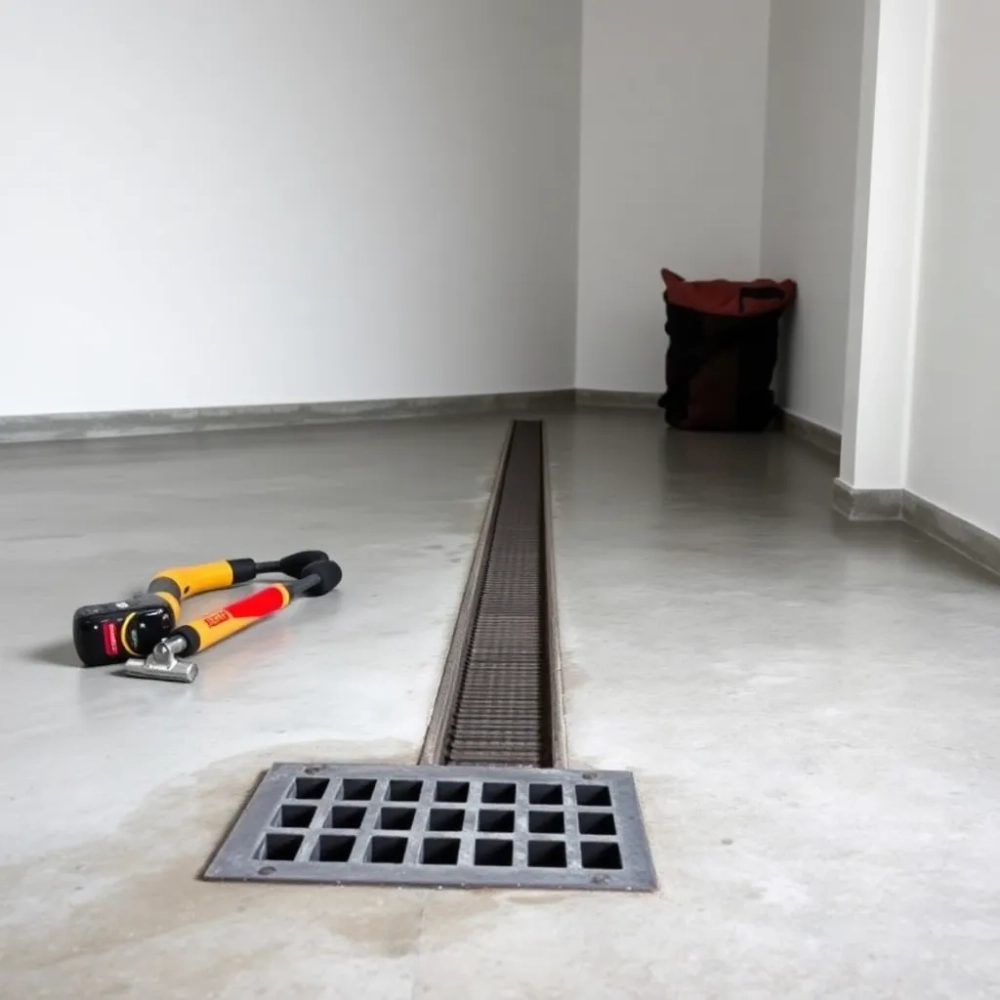

Montaż odpływu liniowego w garażu: praktyczny poradnik bez błędów

Mokra posadzka w garażu to nie tylko kwestia estetyki to realne zagrożenie, o czym przekonuje się co roku tysiące kierowców, gdy pierwszy śnieg topnieje na kołach. Poślizgnięcie z narzędziem w ręku, lód skryty pod cienką warstwą wody, kałuża, która mimo dmuchawy wraca pod progiem drzwi to scenariusze tak powszechne, że aż dziwne, iż wciąż wiele garaży nie ma żadnego odwodnienia. Statystyki pomocy drogowej i oddziałów ratunkowych nie kłamią: znaczna część urazów kończyn w prywatnych warsztatach i garażach to upadki na śliskiej nawierzchni betonowej. Montaż odpływu liniowego w garażu rozwiązuje problem u źródła woda znika, zanim zdąży zebrać się w niebezpieczną warstwę, a posadzka schnie w godzinę zamiast w dwa dni. Poniżej kompletny przewodnik, który oszczędza Ci kilku wizyt na budowie, niepotrzebnych wydatków i niejednego siniaka.

• Odpływ liniowy kontra punktowy: co lepiej sprawdzi się w Twoim garażu
• Klasy obciążenia i materiały korytka: stal, polimerbeton czy PVC
• Spadek, długość i miejsce montażu: przed bramą czy w osi pojazdu
• Koszty montażu odpływu liniowego w garażu: materiał, robocizna, eksploatacja
• Najczęstsze błędy przy odwodnieniu liniowym garażu i jak ich uniknąć
• Gdzie odprowadzić wodę: kanalizacja, studnia chłonna czy zbiornik na deszczówkę

Odpływ liniowy kontra punktowy: co lepiej sprawdzi się w Twoim garażu

Z punktowego wpustu podłogowego korzysta większość starszych budynków metalowy lub plastikowy koszyk, syfon, rura odprowadzająca wodę do kanalizacji. System działa, o ile spadek posadzki został precyzyjnie wyprofilowany w stronę jednego centralnego punktu. Wystarczy jednak minimalny błąd wykonawcy, by woda zaczęła stać po drugiej stronie garażu, a przy większych powierzchniach (powyżej 15 m²) pojedynczy wpust zwyczajnie nie nadąża z odbiorem wody.

Odpływ liniowy działa inaczej: długa, wąska rynna zbiera wodę na całej swojej długości, dzięki czemu spadek posadzki jest łagodniejszy i bardziej tolerancyjny dla błędów wykonawczych. W garażu jedno- lub dwustanowiskowym pojedynczy odpływ liniowy o długości równej szerokości bramy potrafi zebrać tyle wody co trzy klasyczne wpusty. Łatwiej też zachować równe płaszczyzny przy późniejszym układaniu posadzki żywicznej lub płytek.

Przy wyborze warto uwzględnić kilka czynników: powierzchnię garażu, intensywność opadów w regionie, planowaną eksploatację (samochód, mycie, warsztat) oraz dostęp do kanalizacji lub studni chłonnej. W praktyce odpływ liniowy wygrywa wszędzie tam, gdzie brama ma więcej niż 2,5 m szerokości lub garaż styka się z podjazdem bez krawężnika oddzielającego.

Kiedy punktowy wciąż ma sens

W ciasnym garażu wolnostojącym o powierzchni do 12 m², gdzie woda pojawia się wyłącznie z mokrych opon, a podłoga jest pierwotnie wyprofilowana przez firmę budowlaną, klasyczny wpust podłogowy bywa rozwiązaniem tańszym i wystarczającym. Warunek: spadek z każdego rogu ku punktowi wynosi co najmniej 1,5%. Przy braku takiego profilowania dorzucenie odpływu liniowego wygeneruje niższy koszt cyklu życia niż kucie posadzki i wylewanie nowej.

Klasy obciążenia i materiały korytka: stal, polimerbeton czy PVC

Decyzja o materiale korytka w garażu to nie kwestia gustu, lecz konkretnych obciążeń, jakie przyjmie rynna. Norma PN-EN 1433 dzieli odwodnienia liniowe na klasy od A 15 (1,5 tony obciążenie piesze) po F 900 (ciężarówki, lotniska). W typowym garażu przydomowym pojazdy osobowe naciskają na oś od 0,7 do 1,2 tony, dlatego realnie potrzebna klasa B 125 (12,5 t) lub co najmniej C 250 (25 t), jeśli wjeżdża bus lub SUV z przyczepą.

Stal nierdzewna i stal ocynkowana to najczęstszy wybór do garaży: wytrzymują sól, mają gładką powierzchnię, łatwo je myć. Korytka z polimerbetonu (mieszanka żywic i kruszywa kwarcowego) charakteryzują się masą własną 22-35 kg/mb, dzięki czemu nie wypływają z mokrego betonu podczas montażu i tłumią drgania. Sprawdzają się wszędzie tam, gdzie kratka jest narażona na uderzenia (warsztaty, garaże z autami serwisowymi).

PVC i jego ograniczenia

Korytka z twardego PVC są lekkie (1,2-2,4 kg/mb) i tanie, ale przy temperaturach poniżej −10 °C tracą udarność. Koło z kolcami wjeżdżające na kratkę z PVC potrafi ją pęknąć wzdłuż osi po jednej zimie. W ogrzewanym garażu podpiwniczonym PVC da się bezpiecznie stosować przez dekadę; w garażu otwartym lub na nieogrzewanej bryle budynku ryzyko pęknięcia rośnie, więc lepszy będzie polimerbeton albo stal.

Żeliwo: klasyka do garaży wielostanowiskowych

Żeliwne korytka (klasa C 250 i wyższa) są stosowane w parkingach podziemnych osiedli mieszkaniowych oraz w halach serwisowych. Wytrzymują upuszczenie klucza, kontakt z rozpuszczalnikiem, intensywne mycie ciśnieniowe. W prywatnym garażu jednoosobowym to nadmiarowy wydatek, ale w bryle wielostanowiskowej albo w warsztacie przydomowym rozwiązanie na 30 lat bez wymiany.

Spadek, długość i miejsce montażu: przed bramą czy w osi pojazdu

Spadek posadzki w kierunku odpływu liniowego powinien wynosić od 1,0% do 2,0% (czyli 1-2 cm na metr bieżący). Przy zbyt małym spadku woda stoi w rynnie, a liście i piasek osadzają się zamiast zostać wypłukane. Zbyt duży spadek (powyżej 3%) wywołuje efekt nieprzyjemnego „zejścia" auta z poziomu i wibracji przy hamowaniu, a w mroźne dni tworzy się na nim cienka tafla lodu.

Długość korytka dobiera się do szerokości wjazdu optymalnie korytko powinno być o 10-15 cm szersze niż światło bramy po każdej stronie. W garażu z bramą 2,5 m optymalna długość to 2,7-2,8 m. Skracać można wyłącznie wtedy, gdy przewidziano drugą rynnę lub wpust dodatkowy przy ścianie bocznej. Standardowe moduły mają 0,5; 1,0; 1,5 m i łączą się na zatrzask lub śrubę.

Trzy popularne lokalizacje

Montaż przed bramą najprostszy technicznie, ponieważ korytko leży w progu, a samochód wjeżdża już suchą oponą. Wymaga jednego spadku posadzki ku bramie i jednego ku rynnie w progu. Minus: przy intensywnych opadach woda spływająca z dachu (rynna) musi być odprowadzona obok korytka, a nie do niego inaczej przepływ przekroczy wydajność systemu.

Montaż w osi pojazdu korytko biegnie przez środek garażu na całej długości. Estetycznie najczystszy wariant, idealny pod posadzki żywiczne. Wymaga dwóch spadków bocznych ku osi, co przy szerokości 5 m daje łącznie 6-10 cm różnicy poziomów. Lepiej sprawdza się w nowym garażu projektowanym „od zera", bo kucie gotowej posadzki to już poważny remont.

Montaż na obwodzie korytko opasuje garaż wzdłuż trzech ścian, z odpływem w narożniku. Stosowane w halach wielostanowiskowych i garażach podziemnych. W przydomowym warsztacie bywa przepłacone chyba że domownik regularnie myje auto wewnątrz, bo wtedy woda spływa z każdej strony pojazdu jednocześnie.

Schemat rozmieszczenia

Wyobraź sobie rzut garażu od strony bramy. Rynna oznaczona grubą linią przerywaną biegnie wzdłuż progu. Koła auta opisane symbolami „O" przejeżdżają przez nią przy każdym wjeździe, dlatego sama kratka musi być wtopiona na równi z posadzką wystające elementy o więcej niż 3 mm powodują charakterystyczny stuk i przyspieszone zużycie opony.

brama  →  |=================================|
            |                                 |
            |    korytko __________________   |
            |    |  ↓ spadek 1,5%     |  |
            |    |___________________|  |
            |                                 |
        ściana boczna                  ściana boczna

Koszty montażu odpływu liniowego w garażu: materiał, robocizna, eksploatacja

Całkowity koszt odpływu liniowego w garażu składa się z trzech warstw: zakupu korytka z kratką, robocizny instalatorskiej i późniejszej eksploatacji. Przyjmując garaż z bramą o świetle 2,5 m i długości 5 m, łączna długość rynny to 2,8 m. Poniższe widełki obejmują rok 2024 i mogą się różnić regionalnie o 10-15%.

Koszty eksploatacji ograniczają się do corocznego czyszczenia kratki, płukania syfonu (najłatwiej wąż ogrodowy pod ciśnieniem) oraz wymiany uszczelek co 5-7 lat. Przy właściwym montażu żywotność systemu sięga 15-25 lat, co daje roczny koszt amortyzacji rzędu 60-140 zł w wariancie średnim znacznie mniej niż jedna wizyta serwisu posadzek żywicznych.

Kiedy montaż wychodzi drożej

Kucie gotowej posadzki w istniejącym garażu podnosi koszt robocizny o 40-80% względem nowego budynku. Dodatkowo pojawia się wywóz gruzu, konieczność ponownego wylania wylewki z nowym profilem spadku oraz ewentualne poprawki tynku na ścianie, w której poprowadzono rurę. Jeśli więc gruntowny remont garażu nie jest w planach na najbliższe 1-2 lata, montaż odpływu liniowego najlepiej wykonać właśnie przy okazji tego remontu, łącząc ekipy i minimalizując mnożenie kosztów logistycznych.

Checklist przed rozpoczęciem montażu odpływu liniowego w garażu

• Sprawdź stan podłoża (pęknięcia, zawilgocenie, nośność)
• Ustal kierunek spadku posadzki (minimum 1,0%)
• Potwierdź dostęp do pionu kanalizacyjnego lub studni chłonnej
• Określ przewidywane obciążenia (osobowe, dostawcze, ciężarówki)
• Wybierz materiał korytka adekwatny do klasy obciążenia
• Zaplanuj odprowadzenie wody poza obręb fundamentu

Ostrzeżenie

Podłączenie odpływu garażowego do kanalizacji sanitarnej (toalety, pralki) bez syfonu z osadnikiem skutkuje przedmuchiwaniem odorów do wnętrza szczególnie w lecie, gdy różnica temperatur wspomaga ciąg wsteczny. Syfon mokry (z wodą) lub suchy (z membraną i klapką) jest bezwzględnie wymagany. Bez niego inspektor kanalizacyjny może zażądać natychmiastowej korekty przyłącza.

Najczęstsze błędy przy odwodnieniu liniowym garażu i jak ich uniknąć

Lista grzechów głównych powtarza się z zaskakującą regularnością. Pierwsze miejsce zajmuje brak spadku lub spadek odwrócony woda zamiast do rynny, płynie od niej ku ścianie. Przyczyna: brak poziomicy na etapie wylewania jastrychu. Efekt: kałuża wielkości talerza stoi przy ścianie i niszczy tynk, a kratka lśni pustką.

Drugie miejsce: syfon suchy bez rewizji. Wielu producentów oferuje korytka z syfonem zintegrowanym, bez możliwości czyszczenia od góry. Po dwóch latach liście i piasek zatykają membranę klapową, syfon traci szczelność, a zapach z kanalizacji zaczyna przenikać do wnętrza. Rozwiązanie to syfon z odkręcanym koszykiem osadnikowym potem nie trzeba kucia posadzki.

Trzecie miejsce: kratka niewzmocniona pod kołami przy wjeździe. Tani model kratki z siatki nacinanej, klasa A 15, zainstalowany w strefie wjazdu pęka po dwóch zimach pod ciężarem auta. Tu obowiązuje zasada: w pasie ruchu pojazdu klasa minimum B 125, kratka żeliwna lub stalowa wypełniona betonem. Kosztuje więcej, ale znosi 20 sezonów z kolcami.

Czwarte miejsce: brak dylatacji przy ścianie. Wylewka betonowa pracuje sezonowo, a korytko sztywno przylepione do ściany pęka w narożniku już po pierwszej zimie. Standard wymaga 10 mm dylatacji obwodowej wypełnionej trwale elastycznym sznurem i klejem poliuretanowym. Zaniedbanie kosztuje wymianę całego odcinka rynny.

Piąte miejsce: odprowadzenie wody zbyt blisko fundamentu. Rura odpływowa zakończona tuż przy ławie fundamentowej podmywa grunt pod budynkiem przy każdym ulewnym dniu. Norma zaleca odprowadzenie wody co najmniej 1,5 m od ściany budynku najlepiej do studni chłonnej lub skrzynki rozsączającej.

System wodny z funkcją ekologiczną

Opcjonalnie wodę z odpływu garażowego można kierować do podziemnego zbiornika na deszczówkę o pojemności 1 000-2 000 l. Mycie auta zużywa 80-150 l wody, a podlewanie ogrodu latem to kolejne 200-400 l miesięcznie. Instalacja wymaga filtra siatkowego i zaworu zwrotnego, by przy intensywnych opadach zbiornik się nie przelewał. Zwrot z inwestycji przy czteroosobowej rodzinie to 3-4 sezony reszta to czysta oszczędność wody wodociągowej.

Gdzie odprowadzić wodę: kanalizacja, studnia chłonna czy zbiornik na deszczówkę

Decyzja zależy od trzech czynników: lokalnych warunków gruntowych, odległości do kanalizacji ogólnospławnej i przepisów gminnych. Na terenach uzbrojonych najprostsze jest podłączenie do sieci kanalizacji deszczowej, o ile gmina zgadza się na dodatkowy przyłącz. Studnia chłonna działa na glebach piaszczystych i gliniasto-piaszczystych; w glinie woda stoi i trzeba dodać drenaż rozsączający. Zbiornik na deszczówkę łączy obie funkcje: gromadzi wodę i powoli oddaje ją gruncie przez przelew.

Wybór schematu:

• Garaż w mieście, na sieci kanalizacyjnej: podłączenie przez syfon mokry do pionu ogólnospławnego.
• Garaż na działce z piaskiem: studnia chłonna 1,5-2 m głębokości z kręgów betonowych Ø 100 cm.
• Działka gliniasta, brak sieci: skrzynka rozsączająca z perforowanego tworzywa z geowłókniną i żwirem płukanym frakcji 16-32 mm.
• Ekologia + ogród: podziemny zbiornik 1 000 l z filtrem i przelewem do studni chłonnej.

Jak policzyć potrzebną pojemność

Garaz o powierzchni 16 m² pochłania rocznie średnio 80-110 m³ wody pochodzącej z opadów na dachu nad garażem i z mokrych opon. Studnia chłonna o średnicy 100 cm i głębokości 2 m przyjmuje około 1 500 l w ciągu doby. Wystarcza to na 95% opadów w centralnej Polsce. W rejonach podgórskich, gdzie pojedynczy opad przekracza 30 mm, pojemność trzeba zwiększyć o 50% lub dodać równoległą studnię.

Twoja ścieżka wyboru

Planując montaż odpływu liniowego w garażu, odpowiedz na trzy pytania: (1) Czy budujesz nowy obiekt czy remontujesz istniejący? (2) Czy myjesz auto wewnątrz garażu? (3) Czy chcesz wykorzystywać wodę w ogrodzie? Odpowiedzi prowadzą do konkretnego zestawu.

Pobierz checklistę i zaplanuj montaż

Jeśli planujesz realizację w ciągu najbliższych tygodni, warto przygotować szkic pomiaru garażu z zaznaczonym miejscem korytka, kierunkiem spadku i punktem podłączenia. Na tej podstawie wykonawca hydrauliczny przygotuje kosztorys i listę materiałów w jeden dzień, a montaż samego odpływu przygotowanego w trakcie wylewania posadzki zajmuje 4-6 godzin. Skonsultuj projekt z doradcą technicznym producenta korytek większość liczących się marek udostępnia takie wsparcie bezpłatnie, co pozwala uniknąć typowego błędu doboru zbyt słabej klasy obciążenia.

Źródła danych i norm:

• PN-EN 1433:2003/A1:2005 kanały odwadniające powierzchniowo dla ruchu pieszego i kołowego, klasyfikacja, wymagania
• PN-EN 1253 wpusty podłogowe do budynków
• Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75, poz. 690, z późn. zm.)
• Polski Związek Pracodawców Prywatnych Browary i Producenci Piwa dane o opadach dla celów projektowych
• Instytut Meteorologii i Gospodarki Wodnej Państwowy Instytut Badawczy, mapa opadów normalnych (strona: imgw.pl)
• Polski Komitet Normalizacyjny katalog PN, dostęp przez stronę pkn.pl
