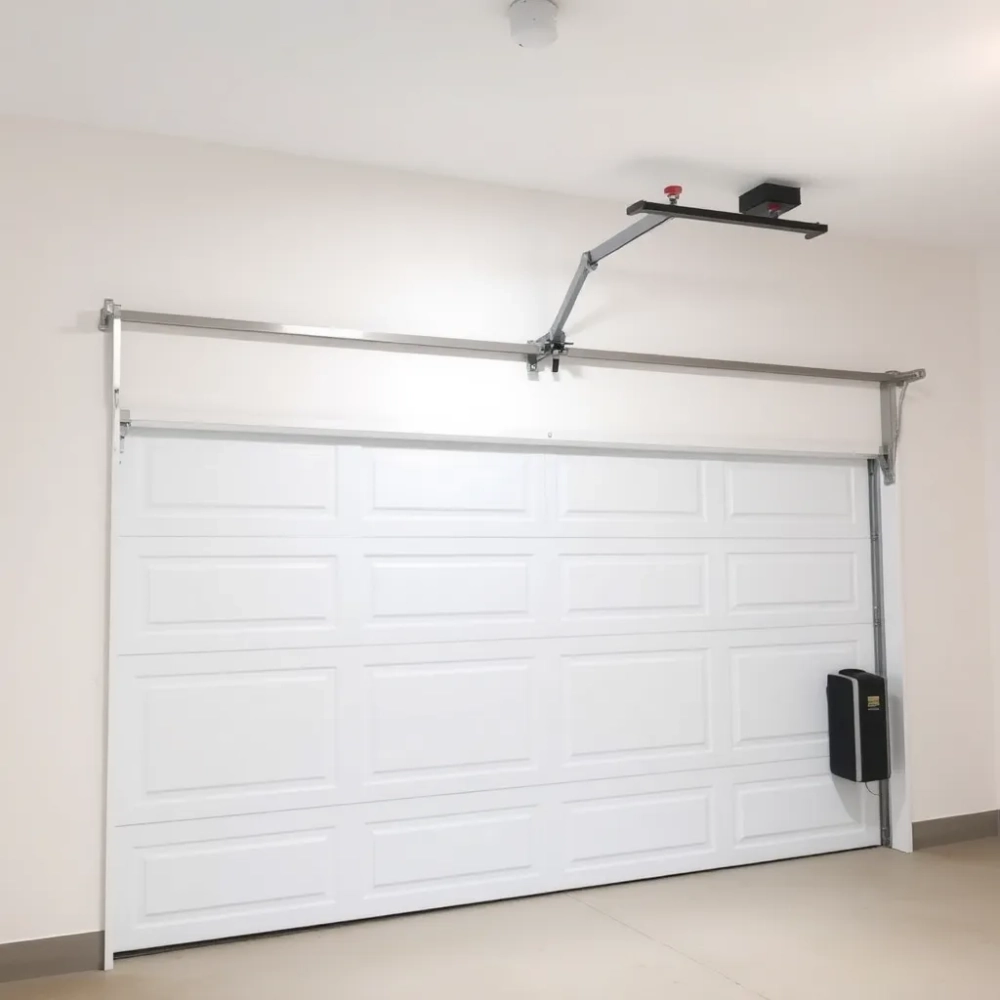

Montaż bramy garażowej uchylnej z napędem – kompletna instrukcja krok po kroku

Wysiadanie z auta w ulewie, żeby ręcznie podnieść ciężkie skrzydło, to irytacja, którą znasz aż za dobrze. Jeszcze gorzej, gdy brama zaczyna szarpać, sprężyna trzeszczy, a Ty stoisz przed garażem z kluczykiem w dłoni i zastanawiasz się, czy następny podmuch wiatru nie wyrwie prowadnicy z nadproża. Ręczne otwieranie skrzydła o masie 80-120 kg zajmuje od 12 do 18 sekund, a automat skraca ten czas do 4-6 sekund i robi to bez Twojego udziału. Montaż bramy garażowej uchylnej z napędem to nie rocket science, ale wymaga precyzji, znajomości fizyki sprężyn i szacunku do napięcia 230 V.

• Niezbędne narzędzia i przygotowanie garażu przed montażem napędu
• Jak podłączyć napęd do bramy uchylnej krok po kroku
• Najczęstsze błędy przy montażu napędu na bramie uchylnej i jak ich uniknąć
• Testy bezpieczeństwa i konfiguracja automatyki po montażu bramy

Niezbędne narzędzia i przygotowanie garażu przed montażem napędu

Zanim wyciągniesz wiertarkę, poświęć 20 minut na audyt stanu bramy. Każdy luz w prowadnicy, każda pęknięta sprężyna skutkuje tym, że napęd będzie kompensował nierówności i zużyje się w ciągu dwóch sezonów zamiast dziesięciu. Zaczynasz od sprawdzenia, czy skrzydło daje się unieść jedną ręką na pełną wysokość i czy w górnym położeniu stabilnie się zatrzymuje, a nie stacza się centymetr po centymetrze. Jeśli tak nie jest, montaż napędu do bramy garażowej uchylnej na takiej bramie to proszenie się o kłopoty.

Przygotuj konkretny zestaw narzędzi, bo połowa frustracji przy tego typu robotach bierze się z trzykrotnego schodzenia do piwnicy po kombinerki. Potrzebujesz wiertarki z wiertłami do metalu 8 i 10 mm, klucza płasko-oczkowego w rozmiarach 10, 13 i 17, poziomicy 60 cm, miarki, ołówka stolarskiego, śrubokrętów krzyżakowych PH2 i płaskich 6 mm. Do elektryki przydadzą się szczypce do ściągania izolacji, miernik napięcia oraz taśma izolacyjna. Drabina aluminiowa o wysokości roboczej 2,5 m, rękawice robocze i okulary ochronne to nie przesada, lecz wymóg zdrowego rozsądku, bo sprężyna skrętna w bramie uchylnej magazynuje energię wystarczającą do złamania palców.

Garaż musi spełniać trzy warunki techniczne, bez których żaden napęd nie zadziała prawidłowo. Pierwszy to gniazdko 230 V z uziemieniem umieszczone nie dalej niż 1,5 m od planowanego położenia jednostki napędowej, najlepiej na wysokości sufitu, żeby kabel nie zwisał w świetle bramy. Drugi to suche, czyste nadproże o wysokości minimum 100 mm, bo tam wjedzie szyna jezdna napędu, a każda nierówność beto­nu spowoduje, że listwa zacznie się klinować. Trzeci warunek to swobodny dostęp do bocznych krawędzi skrzydła od wewnątrz, bez regałów, rowerów i kartonów, bo tam zamontujesz ramiona napędu, a każdy centymetr roboczy jest na wagę złota.

Skrzydło bramy wymaga demontażu dwóch elementów przed instalacją automatu. Usuwasz poziomą poprzeczkę łączącą prowadnice, która w bramach ręcznych usztywnia ramę, ale w napędzanych przeszkadza, bo koliduje z ramionami. Rygiel, czyli metalowy bolec blokujący skrzydło w pozycji zamkniętej, musi zostać zablokowany w pozycji otwartej lub całkowicie usunięty, ponieważ napęd przejmuje funkcję ryglowania za pomocą zamka w szynie. Pozostawienie aktywnego rygla to jeden z klasycznych błędów, który prowadzi do wyłamywania mechanizmu przy pierwszym cyklu pracy.

⚠️ Uwaga: nigdy nie instaluj napędu na bramie ze sprężynami wykazującymi ślady korozji, pęknięcia lub trwałej deformacji. Sprężyna skrętna w bramie uchylnej generuje moment obrotowy rzędu 150-350 Nm, a jej pęknięcie w trakcie pracy napędu oznacza niekontrolowany opad skrzydła o masie przekraczającej 100 kg z wysokości dwóch metrów. Jeśli cokolwiek w mechanizmie sprężyn budzi wątpliwości, wymień je przed montażem.

Jak podłączyć napęd do bramy uchylnej krok po kroku

Montaż napędu do bramy garażowej uchylnej zaczynasz od szyny jezdnej, która jest kręgosłupem całego systemu. Mierzysz odległość od nadproża do punktu na suficie, w którym zamocujesz wieszaki szyny, i docinasz szynę piłą do metalu, pamiętając, że łańcuch lub pasek wewnątrz niej wymaga luzu montażowego około 5 mm na każdy metr długości. Szynę składasz z segmentów zgodnie z oznaczeniami producenta, a następnie mocujesz do sufitu garażu wieszakami w rozstawie nie większym niż 80 cm, bo dłuższe przęsło ugina się pod ciężarem wózka i wprowadza wibracje, które po roku skutkują pęknięciem w punkcie mocowania.

Wózek jezdny wsuwasz w szynę, a następnie mocujesz do wewnętrznej strony skrzydła bramy za pomocą specjalnego uchwytu kątowego, który w bramie uchylnej różni się od tego stosowanego w segmentowej. Uchwyt przykręcasz w osi symetrii skrzydła, mierzonej w odległości równej połowie szerokości bramy, a odchylenie większe niż 15 mm powoduje jednostronne obciążenie rolek, ich nierównomierne zużycie i charakterystyczny metaliczny zgrzyt przy każdym cyklu. Śruby mocujące dobierasz do materiału skrzydła: w blasze stalowej o grubości 0,8-1,2 mm stosujesz śruby samogwintujące M6, w drewnie wkręty 6×40 mm z podkładkami.

Jednostkę napędową zawieszasz na końcu szyny w miejscu, w którym ma dostęp do zasilania i wystarczającą przestrzeń serwisową. Silnik musi wisieć na wieszaku z amortyzacją gumową, bo przekładnia ślimakowa generuje wibracje o częstotliwości 40-80 Hz, które przenoszone na sufit zamieniają się w rezonans słyszalny w całym domu. Kolejny krok to naciągnięcie łańcucha lub paska, w zależności od typu napędu, za pomocą śruby regulacyjnej przy wózku, aż do uzyskania ugięcia pionowego wynoszącego około 10 mm przy nacisku palcem w środku przęsła. Zbyt luźny łańcuch zsuwa się z zębatki, zbyt naciągnięty przegrzewa łożyska.

Podłączenie elektryczne wykonujesz przy wyłączonym napięciu, co w praktyce oznacza wykręcenie bezpiecznika obwodu garażowego i sprawdzenie miernikiem, czy w gniazdku faktycznie nie płynie prąd. Trzy żyły kabla zasilającego podłączasz do zacisków listwy zaciskowej napędu: fazowy L do zacisku L, neutralny N do zacisku N, ochronny PE do zacisku uziemienia oznaczonego symbolem ⏚. Polaryzacja ma znaczenie, bo odwrócenie L i N w napędach z elektroniką mikroprocesorową skutkuje błędnymi odczytami czujników prądu i fałszywymi alarmami przeciążenia. Fotokomórki łączysz dwużyłowym kablem sygnałowym o przekroju 0,5 mm², biegnącym od napędu do wysokości 100 mm nad podłogą po obu stronach światła bramy.

Konfiguracja automatyki odbywa się poprzez panel sterowania na jednostce napędowej, w którym ustawiasz czas pracy, siłę ciągu, tryb autozamykania i czułość fotokomórek. Czas pracy dobierasz empirycznie, mierząc, ile sekund brama potrzebuje od pełnego otwarcia do pełnego zamknięcia, a do ustawionej wartości dodajesz margines bezpieczeństwa 3 sekund. Siłę ciągu ustawiasz tak, aby brama ruszała płynnie z pozycji zamkniętej, ale zatrzymywała się natychmiast przy kontakcie z miękką przeszkodą, na przykład kartonem mleka postawionym w świetle. Zbyt duża siła przepycha przeszkodę, zbyt mała powoduje fałszywe zatrzymania w trakcie normalnej pracy.

Awaryjne otwieranie to funkcja, o której myślisz dopiero wtedy, gdy zabraknie prądu w środku nocy, a Ty musisz wyjechać rano do pracy. Większość napędów uchylnych ma mechanizm rozryglowania awaryjnego w postaci czerwonej dźwigni przy wózku, która po pociągnięciu odłącza wózek od szyny i pozwala otworzyć bramę ręcznie. Testuj tę funkcję od razu po montażie, symulując brak zasilania wykręceniem bezpiecznika i ćwicząc rozryglowanie oraz ponowne zaryglowanie aż do pamięci mięśniowej, bo w ciemności, pod presją czasu, mechanika zawsze stawia opór.

Najczęstsze błędy przy montażu napędu na bramie uchylnej i jak ich uniknąć

Montowanie uchwytu wózka poza osią symetrii skrzydła to błąd, który kosztuje wymianę rolek po roku użytkowania. Siły ciągu rozkładają się wtedy nierównomiernie, a łożyska po jednej stronie przejmują 60-70% obciążenia zamiast 50%. Przed przykręceniem uchwytu odmierz dokładnie środek skrzydła i zaznacz go ołówkiem, a wiercenie otworów rozpocznij od pilota o średnicy 3 mm, żeby uniknąć ześlizgnięcia się wiertła na gładkiej blasze.

Ignorowanie stanu sprężyn skrzydła to drugi grzech montażu, popełniany z nadziei, że napęd jakoś sobie poradzi. Prawda jest taka, że napęd na bramie z niesprawnymi sprężynami pracuje na granicy momentu obrotowego silnika, przegrzewa uzwojenie i wypala przekładnię ślimakową w ciągu kilku tygodni. Sprężyna skrętna w bramie o powierzchni 9 m² powinna kompensować masę skrzydła z marginesem pozwalającym na podniesienie go jedną ręką, a jeśli potrzebujesz dwóch dłoni i kolana, wymień ją przed montażem.

Użycie niewłaściwych śrub mocujących szynę do sufitu to trzeci błąd, szczególnie częsty w garażach ze stropem z płyty warstwowej. Kołki rozporowe 6×40 mm trzymają się w betonie i cegle pełnej, ale w pustkach ceramicznych i stropach gęstożebrowych wymagają kołków sprężystych lub kotew chemicznych. Polipropylenowy kołek w pustce wyciąga się pod obciążeniem 15 kg, a szyna z wózkiem i ramieniem waży 8-12 kg, więc dociążenie dynamiczne przy każdym cyklu pracy szybko przekracza wytrzymałość mocowania.

Brak regulacji luzów na prowadnicach bocznych to czwarty błąd, który objawia się szuraniem i zgrzytem od pierwszego dnia użytkowania. Skrzydło bramy uchylnej musi mieć luz 10-15 mm między krawędzią a prowadnicą na całej wysokości, bo drewno i metal pracują termicznie, a brak luzu prowadzi do klinowania się skrzydła w prowadnicy i przenoszenia tych sił na wózek napędu. Sprawdź luzy po każdej zmianie pogody w pierwszym miesiącu użytkowania, regulując śrubami mocującymi rolki prowadzące.

Zapominanie o zabezpieczeniu napędu przed wilgocią to piąty, szczególnie dotkliwy w polskim klimacie błąd. Jednostka napędowa ma klasę ochrony IP20 lub IP21, co oznacza ochronę przed kroplami wody spadającymi pionowo, ale nie przed wilgocią wnikającą z boku. Garaż ocieplony, z różnicą temperatury 15°C między wnętrzem a podjazdem zimą, wytwarza kondensację na metalowych elementach napędu, a rdza po dwóch sezonach zjada uzwojenie silnika. Zamontuj jednostkę w suchym narożniku garażu, z dala od wjazdu, a jeśli garaż nie jest ocieplony, rozważ dodatkową osłonę z tworzywa.

Nieprzetestowanie fotokomórek po montażu to szósty błąd, który ujawnia się w najmniej oczekiwanym momencie. Fotokomórka wysyła wiązkę podczerwieni o długości fali 940 nm, a odbiornik reaguje na jej przerwanie w czasie krótszym niż 50 ms. Po montażu przetestuj każdą fotokomórkę osobno, przerywając wiązkę ręką, kartonem, a na koniec stopą w bucie, bo odbiornik z ustawionym zbyt wysokim progiem czułości reaguje na liść, ale ignoruje czarny but na ciemnym tle. Regulacja odbywa się potencjometrem na obudowie odbiornika lub automatycznie w trybie kalibracji napędu.

Szósty grzech, zbyt napięty łańcuch lub pasek, prowadzi do przegrzewania silnika i skrócenia żywotności łożysk o 40-60%. Łańcuch rolkowy 08B-1 stosowany w napędach garażowych wymaga ugięcia 8-12 mm na metr długości przy nacisku 5 kG, a pasek zbrojony poliuretanem 8M wymaga ugięcia 5-8 mm. Zbyt mocno naciągnięty łańcuch zaczyna wyć, zbyt mocno naciągnięty pasek szarpie przy każdym starcie silnika.

Testy bezpieczeństwa i konfiguracja automatyki po montażu bramy

Test fotokomórek to absolutne minimum, bez którego nie wolno uruchomić napędu do normalnej eksploatacji. Ustaw w świetle bramy karton o wymiarach 200×300 mm na wysokości 150 mm nad podłogą, w odległości 30 cm od prawej fotokomórki, a następnie wyślij komendę zamykania pilotem. Napęd musi zatrzymać się natychmiast, a następnie cofnąć skrzydło do pełnego otwarcia. Powtórz test z kartonem w różnych pozycjach, w tym 30 cm od lewej fotokomórki, na środku światła i tuż przy podłodze, bo wiązka podczerwieni ma kształt stożka, a martwa strefa w pobliżu odbiornika sięga 50 mm.

Test przeciążeniówki symuluje sytuację, w której brama napotka przeszkodę w trakcie zamykania. Połóż na podłodze w świetle bramy drewniany klocek 40×40×100 mm, a następnie zamknij bramę. Napęd powinien zatrzymać się i cofnąć skrzydło w momencie, gdy krawędź bramy dotknie klocka, a nie go przejedzie. Jeśli brama przepycha klocek, regulujesz próg czułości na panelu sterowania, obniżając wartość o 10% i powtarzając test, aż do uzyskania reakcji w ułamku sekundy. Zgodnie z normą PN-EN 12604 siła nacisku krawędzi bramy na przeszkodę nie może przekraczać 150 N w żadnym punkcie cyklu.

Test listwy krawędziowej, jeśli Twój napęd ją obsługuje, wykonujesz przez naciśnięcie gumowej uszczelki na dolnej krawędzi skrzydła w trakcie zamykania. Styki listwy zwierają się pod naciskiem 20-30 N, a sygnał natychmiast zatrzymuje napęd. Listwa krawędziowa to element wymagany przez normę PN-EN 12604 w bramach o krawędzi zamykającej poniżej 2,5 m nad podłogą, a jej brak w automatycznej bramie garażowej stanowi niezgodność z podstawowymi wymogami bezpieczeństwa maszyn.

Test awaryjnego otwierania symulujesz przez wykręcenie bezpiecznika obwodu garażowego w trakcie normalnej pracy. Mechanizm rozryglowania wózka musi dać się obsłużyć jedną ręką, siłą nie większą niż 100 N, a po pociągnięciu dźwigni skrzydło musi poruszać się swobodnie po prowadnicach. Powtórz tę czynność pięciokrotnie, a za każdym razem sprawdź, czy ponowne zaryglowanie wózka następuje płynnie i nie wymaga użycia narzędzi, bo w realnych warunkach awarii nie będziesz szukał kluczyka w ciemności.

Konfiguracja czasu autozamykania w zakresie od 30 do 240 sekund wymaga złotego środka między wygodą a bezpieczeństwem. Zbyt krótki czas powoduje, że brama zamyka się za wchodzącym pieszym, zbyt długi zostawia otwarty garaż na całą noc. Optymalna wartość w prywatnym garażu to 90 sekund, wystarczająco dużo, żeby wejść pieszo z zakupami, a jednocześnie krótko, żeby zminimalizować ryzyko pozostawienia otwartej bramy po wyjściu. Tryb wakacyjny, w którym napęd ignoruje sygnał z pilotów i reaguje tylko na przycisk ścienny, przydaje się podczas dłuższej nieobecności, bo żaden skradziony pilot nie otworzy bramy.

Rejestracja pilotów w pamięci napędu odbywa się przez przytrzymanie przycisku uczenia na płytce sterowania przez 3 sekundy, aż dioda LED zacznie migać, a następnie naciśnięcie przycisku na pilocie. Kod rolling code o długości 128 bitów generuje nową kombinację przy każdym użyciu, co uniemożliwia przechwycenie sygnału skanerem i jego powtórne użycie. Po zarejestrowaniu wszystkich pilotów wymaż nieużywane kody, bo każdy zarejestrowany pilot to potencjalny wektor dostępu, a napęd przechowuje w pamięci do 20 kodów, z których połowa może być nieaktualna.

Przegląd okresowy po miesiącu eksploatacji wyłapie luzy, które pojawiły się w wyniku drgań i obciążeń dynamicznych. Sprawdź moment dokręcenia śrub mocujących uchwyt wózka, szynę jezdną i jednostkę napędową, a także stan naciągu łańcucha, który mógł się wydłużyć o 1-2 mm w pierwszych tygodniach pracy. Smarowanie łańcucha smarem silikonowym w sprayu przedłuża jego żywotność o 30-50%, a brak smarowania prowadzi do korozji ogniw i pęknięcia w najsłabszym ogniwie, czyli tam, gdzie łańcuch wchodzi w zębatkę silnika.

Samodzielny montaż napędu do bramy garażowej uchylnej pozwala zaoszczędzić od 300 do 500 zł w porównaniu z usługą fachowca, a czas pracy waha się od 2,5 do 3,5 godziny dla osoby z podstawowym doświadczeniem w majsterkowaniu. Warunkiem sukcesu jest brama w dobrym stanie technicznym, właściwy zestaw narzędzi i ścisłe trzymanie się instrukcji producenta, a w razie wątpliwości dotyczących elektryki zlecenie podłączenia elektrykowi z uprawnieniami SEP, bo 230 V nie wybacza błędów. Po zakończeniu montażu i testów bezpieczeństwa brama z napędem służy niezawodnie przez 12-15 lat, a pierwszą czynnością konserwacyjną wykonasz po przejechaniu 5 tysięcy cykli, czyli mniej więcej po dwóch latach normalnej eksploatacji.
