Chcesz zamontować napęd do bramy garażowej? Oto trend 2026

Wysiadujesz z auta w deszcz, żeby ręcznie podnieść ciężką bramę garażową ten obrazek zna każdy, kto jeszcze nie zdecydował się na automatyzację. Montaż napędu do bramy garażowej to inwestycja, która zwraca się nie tylko w wygodzie, ale też w chronionej przed warunkami atmosferycznymi karoserii. Co istotne samodzielne wykonanie tego zadania jest jak najbardziej wykonalne, o ile , na co zwrócić uwagę na każdym etapie robót.

• Niezbędne narzędzia i akcesoria
• Przygotowanie bramy przed montażem
• Montaż napędu i prowadnicy krok po kroku
• Podłączenie elektryczne i konfiguracja systemu
• montaż napędu do bramy garażowej

Niezbędne narzędzia i akcesoria

Przed przystąpieniem do pracy upewnij się, że masz kompletny zestaw narzędzi. Podstawą jest wiertarka udarowa z kompletem wierteł do betonu średnica 10 i 12 mm okaże się niezbędna przy mocowaniu wsporników do sufitu oraz ściany. Potrzebujesz również kluczy płaskich i nasadowych, poziomnicy laserowej o dokładności minimum 0,5 mm/m oraz miarki zwijanej 5-metrowej. Nie zapomnij o szczypcach do ściągania izolacji z przewodów elektrycznych precyzyjne zdjęcie izolacji bez uszkodzenia żyły miedzianej to podstawa bezpiecznego podłączenia.

Prócz narzędzi mechanicznych zgromadź wszystkie elementy dostarczane wraz z napędem. Zestaw zawiera zazwyczaj dwie szyny nośne, silownik liniowy, wsporniki montażowe do bramy oraz do sufitu, a także okablowanie łączeniowe. Fotokomórki bezpieczeństwa to element, którego obecność reguluje norma PN-EN 12453 bez nich automatyczne zamykanie nie spełni wymogów bezpieczeństwa. Sprawdź, czy w opakowaniu znajdują się śruby mocujące odpowiednie do materiału, z którego wykonany jest sufit: kołki rozporowe M10 do betonu, wkręty do stali lub kotwy chemiczne do pustaków.

Warto zaopatrzyć się w multimetr cyfrowy do weryfikacji parametrów zasilania. Przed podłączeniem napędu musisz potwierdzić, że napięcie w gniazdku wynosi 230V z tolerancją ±10%, a obwód jest zabezpieczony bezpiecznikiem automatycznym 10A lub 16A przeciążenie instalacji to najczęstsza przyczyna awarii napędów w pierwszych miesiącach eksploatacji.

Może Cię zainteresować też ten artykuł Brama garażowa cena z montażem

Jeśli brama garażowa waży więcej niż 100 kg, potrzebujesz drugiej osoby do precyzyjnego wypoziomowania szyny nośnej. Samodzielne manewrowanie tak ciężkim elementem na wysokości kilku metrów to ryzyko kontuzji i uszkodzenia sprzętu. Współpraca z asystentem skraca czas montażu o połowę i pozwala na bieżąco korygować ustawienie prowadnicy.

Przygotowanie bramy przed montażem

Ocena stanu technicznego bramy to krok, którego nie wolno pominąć. Sprawdź, czy skrzydło porusza się płynnie w prowadnicach opór przy ręcznym otwieraniu sygnalizuje zużyte rolek lub deformację profili. Norma PN-EN 13241-1 określa, że siła potrzebna do ręcznego przemieszczania bramy nie może przekraczać 260 N w przypadku bram przeznaczonych do użytku domowego. Jeśli czujesz wyraźne zacieranie, najpierw wymień rolki lub nasmaruj prowadnice automatyzacja wadliwej bramy skróci żywotność napędu.

Dokładnie zmierz wymiary otworu garażowego przed zakupem napędu. Wysokość w świetle determinuje, czy szyna zmieści się pod sufitem standardowe napędy wymagają minimum 50 mm przestrzeni między górną krawędzią bramy a stropem. Szerokość skrzydła wpływa na dobór siły ciągnącej: bramy segmentne o szerokości do 3 metrów potrzebują napędu o sile 600-800 N, podczas gdy konstrukcje drewniane lub stalowe mogą wymagać jednostek 1000-1200 N.

Przeczytaj również o Montaż odwodnienia liniowego w garażu cena

Zabezpiecz istniejące okablowanie elektryczne przed przypadkowym uszkodzeniem podczas wiercenia. Jeśli w pobliżu planowanego mocowania wsporników przebiegają przewody sieciowe, skorzystaj z detektora kabli to urządzenie kosztuje kilkadziesiąt złotych, a ratuje przed kosztowną naprawą instalacji. Przewód zasilający napęd poprowadź osobną linią od rozdzielnicy, wyposażoną w wyłącznik różnicowoprądowy 30 mA to wymóg przepisów PUE dotyczący urządzeń o mocy powyżej 200 W.

Sprawdź szczelność mocowania ościeżnicy do muru. Niewystarczająca sztywność ramy spowoduje drgania przenoszące się na napęd, co w efekcie prowadzi do luzów w mechanizmie zębatki i hałaśliwej pracy. Wzmocnij połączenia ścienne dodatkowymi kotwami, jeśli stwierdzisz jakiekolwiek przesunięcia przy uderzeniu w skrzydło. Pamiętaj też o oczyszczeniu rowków dolnych gromadzący się piach i liście blokują prawidłowe domknięcie bramy, a czujnik krańcowy źle wykalibrowanego napędu zgłosi błąd.

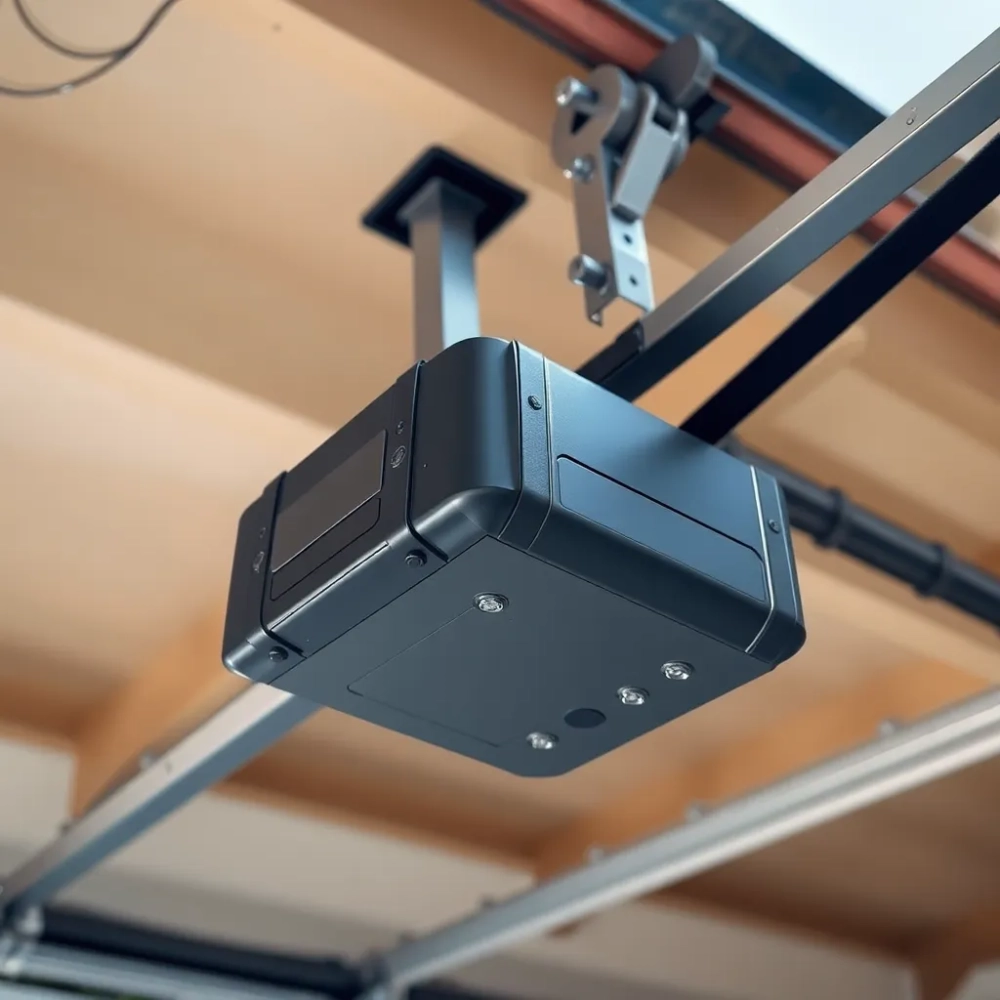

Montaż napędu i prowadnicy krok po kroku

Pierwszym fizycznym etapem jest zamocowanie wspornika sufitowego. Wyznacz punkt na środku szerokości bramy, mierząc odległość od obu bocznych prowadnic musisz trafić w oś symetrii konstrukcji. Wierć otwory pod kotwy M10, używając wiertła z nakładką udarową do betonu. Głębokość osadzenia kotwy powinna wynosić minimum 50 mm płytsze zakotwienie nie zapewni wystarczającej nośności przy obciążeniach dynamicznych generowanych przez rozruch i hamowanie silnika.

Podobny artykuł Brama garażowa segmentowa UniPro Wiśniowski montaż

Przymocuj wspornik poziomo, sprawdzając wypoziomowanie w dwóch płaszczyznach. Niewielkie odchylenie na etapie montażu przełoży się na opór przy przesuwie szyny i nierównomierne obciążenie łańcucha. Po zamocowaniu uchwytu zamontuj na nim jednostkę napędową zazwyczaj łączy się ją czterema śrubami M8, dokręcanymi momentem 25-30 Nm. Zbyt słabe dokręcenie spowoduje wibracje, zbyt mocne może narwać gwint w aluminiowej obudowie.

Połącz szynę nośną z jednostką napędową zgodnie z instrukcją producenta poszczególne segmenty łączą się zatrzaskowo lub za pomocą dostarczonych śrub. Rozłóż łańcuch wzdłuż szyny, zwracając uwagę na prawidłowe napięcie: zbyt luźny będzie skakać po zębatce, zbyt napięty zwiększy opory ruchu i przeciąży silnik. Optymalne napięcie to takie, przy którym możesz wychylić łańcuch na środku przęsła o około 10-15 mm.

Wspornik łańcuchowy zamontuj na skrzydle bramy w miejscu wskazanym przez producenta zazwyczaj jest to środek wysokości profilu wzmocnionego. Przymocuj uchwyt śrubami do metalowej powierzchni, nie bezpośrednio do paneli otwory wentylacyjne paneli nie zapewnią stabilnego mocowania. Połączenie mechaniczne uchwytu z siłownikiem następuje przez przetyczenie bolca napędowego przez otwór wspornika upewnij się, że ramię wchodzi w obudowę prostopadle, bez luzów.

Regulacja siły docisku i wykrywanie przeszkód

Każdy napęd wyposażony jest w funkcję wykrywania przeszkód regulatory siły docisku pozwalają dostosować moment obrotowy silnika do masy skrzydła. Zbyt wysoka wartość sprawi, że brama nie zatrzyma się przy uderzeniu w przeszkodę, stwarzając zagrożenie dla osób i zwierząt. Zbyt niska spowoduje, że napęd zatrzyma się przy pierwszym podmuchu wiatru lub lekkim oblodzeniu prowadnic.

Dla bram segmentnych o masie do 80 kg ustaw moment na około 40-50% skali regulatora. Przy większych konstrukcjach, zwłaszcza stalowych, może zajść konieczność podniesienia wartości do 70%. Po każdej zmianie parametru przeprowadź test: umieść kawałek tektury o grubości 20 mm między skrzydłem a podłożem brama musi się zatrzymać i zmienić kierunek ruchu.

Niektóre modele pozwalają na regulację prędkości zamykania. Wolniejsze zamykanie zmniejsza uderzenia na końcach skoku, ale wydłuża czas cyklu. Dla bram garażowych optymalna prędkość wynosi 0,1-0,15 m/s przy otwieraniu i 0,08-0,12 m/s przy zamykaniu kompromis między komfortem użytkowania a zużyciem mechaniki.

Podłączenie elektryczne i konfiguracja systemu

Zasilanie napędu realizuj wyłącznie z gniazdka wyposażonego w przewód o przekroju minimum 1,5 mm² dłuższe odcinki, powyżej 10 metrów, wymagają przekroju 2,5 mm² ze względu na spadki napięcia. Bezpiecznik 10A charakterystyczny dla obwodów oświetleniowych nie wystarczy przy napędach o mocy 250-400 W, szczególnie podczas rozruchu, gdy prąd chwilowy może przekraczać 5 A przez ułamek sekundy.

Podłącz fotokomórki bezpieczeństwa przed przystąpieniem do programowania. Nadajnik i odbiornik montuj symetrycznie przy bocznych krawędziach otworu garażowego, na wysokości około 150 mm od poziomu posadzki to strefa, w której najczęściej przebywają dzieci i zwierzęta domowe. Dioda sygnalizacyjna na odbiorniku musi świecić ciągłym zielonym światłem, co oznacza prawidłową transmisję wiązki podczerwonej.

Parowanie pilota z odbiornikiem radiowym wykonaj zgodnie z procedurą producenta najczęściej wymaga to wciśnięcia przycisku programowania na płytce odbiornika i jednoczesnego naciśnięcia klawisza na pilocie. Zapisany kod potwierdzi migająca dioda LED. Pamiętaj, że zasięg pilota w warunkach rzeczywistych może być krótszy niż podawany przez producenta metalowe elementy konstrukcji garażu tłumią sygnał, szczególnie przy wilgotności powietrza przekraczającej 70%.

Ostatnim etapem jest regulacja wyłączników krańcowych określających pozycje pełnego otwarcia i zamknięcia. Dla bram segmentnych maksymalne otwarcie to moment, gdy dolna krawędź skrzydła osiągnie wysokość około 2 metrów pełne wsunięcie w strefę nadproża może obciążyć mechanizm przeciwwagi. Wyłącznik zamknięcia ustaw tak, by brama domykała się szczelnie, ale bez nadmiernego docisku siła dociskowa na uszczelce nie powinna przekraczać 50 N, co zapobiega przedwczesnemu zużyciu gumowych profili.

Testy końcowe i harmonogram konserwacji

Po zakończeniu montażu przeprowadź minimum dziesięć pełnych cykli otwieranie-zamykanie, obserwując pracę układu mechanicznego. Niepokojące objawy to: stukanie przy rozruchu, nierównomierny ruch szyny, opóźnienie reakcji na sygnał pilota lub nagrzewanie się obudowy silnika powyżej 60°C. Każde z tych zjawisk wymaga analizy przyczyny przed oddaniem instalacji do użytku.

Regularna konserwacja obejmuje smarowanie łańcucha preparatem o lepkości ISO VG 100 co 5000 cykli lub minimum raz w roku, kontrolę dokręcenia wszystkich połączeń śrubowych oraz czyszczenie fotokomórek z kurzu i pajęczyn. Zaniedbanie tych czynności skraca żywotność napędu o 30-40% według danych producentów systemów automatyki, przeciętny napęd przy właściwej konserwacji pracuje bezawaryjnie przez 8-12 lat.

Użytkownicy decydują się na montaż napędu do bramy garażowej przede wszystkim ze względu na komfort eliminacja konieczności wychodzenia z samochodu w niekorzystnych warunkach atmosferycznych to korzyść odczuwalna od pierwszego dnia eksploatacji. Automatyzacja podnosi również wartość nieruchomości i wpływa na niższe koszty ubezpieczenia, ponieważ zabezpieczona brama zmniejsza ryzyko włamania do pojazdu i samego garażu. Decydując się na samodzielny montaż, oszczędzasz na kosztach robocizny, które w przypadku profesjonalnej ekipy wahają się od 300 do 800 złotych w zależności od regionu i stopnia skomplikowania instalacji.
