Jakie gniazdka do garażu wybrać, żeby nie żałować?

Garaż to pomieszczenie, w którym wilgoć spotyka się z pyłem, mróz z letnim skwarem, a czasem także z deszczem wlatującym przez otwartą bramę. Zwykłe domowe gniazdko wystarczy w sypialni, ale nie przy samochodzie, który zostawia mokre ślady opon i wnosi sól drogową. Jeśli do tego dochodzi ładowarka samochodu elektrycznego albo kompresor pobierający 2 kW, sprawa robi się poważna. Dobrze dobrany osprzęt decyduje o tym, czy instalacja przetrwa dekadę, czy zacznie iskrzyć po dwóch zimach.

• Gniazdka hermetyczne do garażu porównanie serii natynkowych IP44 i IP55
• Jakie gniazdko do ładowarki samochodu elektrycznego w garażu?
• Rozmieszczenie gniazdek w garażu schemat, wysokość i praktyczne zasady
• Najczęstsze błędy przy wyborze i montażu gniazdek garażowych
• Checklist przed zakupem osprzętu do garażu
• Scenariusze użytkowania trzy typowe garaże
• Jeśli masz tylko jedno gniazdo wybierz to jedno

Gniazdka hermetyczne do garażu porównanie serii natynkowych IP44 i IP55

Klasa szczelności IP to pierwszy filtr, przez który musi przejść każdy element osprzętu w garażu. Norma PN-EN 60529 definiuje ją dwucyfrowo: pierwsza cyfra oznacza ochronę przed ciałami stałymi, druga przed wodą. IP44 gwarantuje, że bryzgi wody padające pod dowolnym kątem nie przedostaną się do wnętrza. Bryzgoszczelność pokrywa typowe scenariusze, czyli mycie podłogi, skropliny z auta czy zacinający deszcz przy otwartej bramie. Przy intensywnym myciu ciśnieniowym albo montażu na ścianie zewnętrznej lepiej postawić na IP55, bo pyłoszczelność eliminuje ryzyko, że drobiny cementu osadzą się na stykach.

Odporność mechaniczna IK bywa pomijana, a to poważny błąd. Norma PN-EN 62262 opisuje ją skalą od IK00 do IK10, gdzie IK07 oznacza wytrzymałość na uderzenie 2 dżuli, czyli młotek 500 g rzucony z wysokości 40 cm. W garażu to minimum, bo niosąc metalowe profile rowerowe łatwo zahaczyć o ścianę. Serie z IK08 i IK09 kosztują niewiele więcej, a dają spokój głowy na lata.

Drugą osią wyboru pozostaje typ montażu. W murowanym lub betonowym garażu króluje osprzęt natynkowy, bo kucie rowków pod puszki podtynkowe w betonie to niepotrzebna robota i dodatkowe pylenie. W garażu w bryle domu, otynkowanym i ocieplonym, podtynkowy montaż daje estetykę zbliżoną do wnętrza. Wybór determinuje też grubość przewodu, bo natynkowe korytka ochronne mieszczą najczęściej YDYp 3×2,5 mm². Przy większych przekrojach warto przejść na korytka metalowe lub sztywne rury PVC.

Przesłony torów prądowych to drobny element, który chroni przed ciekawskim palcem dziecka albo końcówką śrubokręta. Działają mechanicznie: plastikowa płytka ustępuje dopiero przy równoczesnym, symetrycznym wciśnięciu obu bolców wtyczki. W garażu, do którego wchodzą dzieci, to wyposażenie obowiązkowe, w dorosłym warsztacie można z niego zrezygnować, choć koszt jest groszowy.

Klapka gniazda wpływa na ergonomię codziennego użytkowania. Przezroczysta pozwala zerknąć, czy wtyczka siedzi pewnie, bez otwierania. Dymna maskuje mechanizm, ale utrudnia kontrolę. Biała zaś najlepiej komponuje się z jasną ścianą, lecz pokazuje każde zabrudzenie. Kolorystyka serii bywa szersza niż w domu: grafit, aluminium, szarość bazaltowa sprawdzają się w ciemnych wnętrzach, bo kurz mniej rzuca się w oczy.

Seria A to klasyka warsztatowa: poliamid odporny na UV, gumowe uszczelki dławików, przesłony torów. Sprawdza się tam, gdzie ściana bywa mokra po myciu samochodu. Cena oscyluje wokół 40 zł za gniazdo pojedyncze, a podwójne w ramce poziomej kosztuje 65-85 zł. Mechanizm zacisków śrubowych toleruje przewody od 1,5 do 4 mm², co ułatwia modernizację starszej instalacji.

Seria B celuje w budżet inwestora, który potrzebuje szczelności, ale nie planuje myjki ciśnieniowej. Stopień ochrony IP44 wystarcza przy zwykłym zamiataniu i myciu mopem. Brakuje IK08, więc uderzenie ostrym narzędziem może odkształcić klapkę, ale rdzeń mechanizmu zwykle przetrwa. To rozsądny wybór do standardowego garażu przydomowego.

Seria C i G to propozycje podtynkowe, różniące się detalami wykończenia. Podtynkowe puszki osadza się w ścianie murowanej lub w płycie g-k na stelażu. W garażach otynkowanych daje to wizualną spójność z resztą domu. Trzeba jednak pamiętać, że gładź i farba ograniczają oddawanie ciepła, więc przy pełnym obciążeniu 16 A gniazdo pracuje w nieco wyższej temperaturze niż natynkowe. Norma IEC 60670 dopuszcza taką pracę pod warunkiem, że zaciski są dokręcone zalecanym momentem 0,8 Nm.

Seria D wyróżnia się aluminium w obudowie i ramce. Aluminium lepiej odprowadza ciepło, więc gniazdo dłużej utrzymuje niższą temperaturę przy długotrwałym obciążeniu. To ważne przy zasilaniu kompresora czy spawarki inwertorowej, które potrafią ciągnąć 3-4 kW przez wiele minut. W takich warunkach zaciski zwykłego gniazda potrafią po roku ściemnieć od przegrzania.

Seria E to wyspecjalizowany element dla posiadaczy samochodów elektrycznych. Gniazda trójfazowe 16 A albo 32 A w obudowie IP55 kosztują więcej, bo zawierają trzy tory prądowe, zwiększony rozstaw bolców i dodatkowy styk sterujący w modelach zgodnych z IEC 62196-2. Temat ładowania EV wymaga osobnego omówienia, bo tu decydują nie tylko parametry gniazda, ale cały obwód.

Seria F pozwala składać konfiguracje wieloramkowe w jednej obudowie natynkowej. Gdy warsztat rozrasta się o kolejne urządzenia, łatwiej dołożyć moduł niż kuć nową puszkę. Ramki 2-, 3- i 4-krotne akceptują zarówno gniazda, jak i łączniki, dzięki czemu cały osprzęt zachowuje jednolity design.

Jakie gniazdko do ładowarki samochodu elektrycznego w garażu?

Ładowanie samochodu elektrycznego z domowego gniazda 230 V jest technicznie możliwe, ale długotrwale ryzykowne. Przewód zasilający o przekroju 2,5 mm² przy ciągłym poborze 16 A nagrzewa się do 60-70°C, co znacząco skraca żywotność izolacji. Gniazdo narażone na takie obciążenie przez 8-12 godzin dziennie może po dwóch latach wykazywać ślady przegrzania: ciemne plamy, stopiony plastik przy zaciskach, utratę sprężystości styków. Norma PN-HD 60364-7-722 zaleca dla pojazdów elektrycznych instalowanie dedykowanego obwodu z gniazdem lub wallboxem.

Kluczowy parametr to prąd znamionowy. Gniazdo jednofazowe 16 A dostarcza maksymalnie 3,7 kW. Tyle wystarczy do aut miejskich z baterią 24-40 kWh, bo nocne ładowanie trwa 8-10 godzin. Gdy bateria rośnie do 60-80 kWh, jednofazowe gniazdo wymusza ponad 16 godzin pod prądem. W praktyce oznacza to ładowanie tylko w weekendy lub konieczność korzystania z publicznych stacji.

Rozwiązaniem jest gniazdo trójfazowe 16 A albo 32 A. Pierwsze daje 11 kW, drugie 22 kW. Większość domowych instalacji nie dysponuje przyłączem 22 kW, ale 11 kW mieści się w typowym zapasie mocy dla domu jednorodzinnego. Gniazda trójfazowe mają pięć otworów zamiast trzech: trzy fazy, neutralny i ochronny. Rozstaw bolców jest większy, więc klasyczna wtyczka Schuko po prostu nie wejdzie.

Wymagane zabezpieczenia obejmują wyłącznik nadprądowy dobrany do przekroju przewodu oraz wyłącznik różnicowoprądowy typu A, czuły na 30 mA prądu upływu. W obwodach EV zaleca się typ B, bo potrafi wykryć gładkie prądy stałe, które generują niektóre ładowarki. Taki wyłącznik kosztuje 200-350 zł, ale eliminuje ryzyko, że ładowarka „oszuka" standardowe zabezpieczenie.

Przewód musi mieć przekrój minimum 4 mm² dla 16 A trójfazowo, a dla 32 A już 6 mm². Długość trasy od rozdzielnicy do gniazda rzadko przekracza 15 m, więc spadki napięcia pozostają w granicach 1-2%. Układaj przewód w peszelach lub korytkach, omijając ostre krawędzie, które mogłyby uszkodzić izolację przy wciąganiu. Unikaj prowadzenia równoległego z kablami sygnałowymi czy antenowymi, bo impulsowe sterowanie ładowarką potrafi generować zakłócenia.

Na ścianie gniazdo EV montuje się 110-130 cm od podłogi. To wyżej niż zwykłe gniazdo, bo wtyczka pojazdu wchodzi od dołu, a kabel swobodnie zwisa bez naprężeń. Miejsce wybierz przy ścianie, do której zawsze podjeżdżasz przodem auta, najlepiej po lewej stronie stanowiska, bo port ładowania najczęściej znajduje się za tylnym lewym nadkolem.

Uwaga: ładowanie z przedłużacza w garażu jest zabronione przepisami przeciwpożarowymi. Przedłużacz spiralny o przekroju 1,5 mm² przy 16 A rozgrzeje się do temperatury zapalenia izolacji w ciągu 30 minut.

Rozmieszczenie gniazdek w garażu schemat, wysokość i praktyczne zasady

Planowanie rozmieszczenia gniazd zaczyna się od analizy trzech stref: wejścia, stanowiska pracy i bramy. Przy drzwiach do domu warto mieć przynajmniej dwa gniazda na wysokości 110-120 cm od podłogi. Jedno obsłuży odkurzacz warsztatowy albo ładowarkę do roweru elektrycznego, drugie posłuży do ładowania telefonu czy podłączenia lampy przenośnej. Wysokość 110 cm sprawia, że gniazdo widać od razu po wejściu, bez schylania się.

Stół warsztatowy potrzebuje co najmniej czterech punktów zasilania. Kompresor, lutownica, lampa stołowa i ładowarka akumulatorowa chcą jednoczesnego dostępu. Rozmieść je w dwóch ramkach podwójnych po obu stronach stołu, na wysokości 120 cm, żeby kable nie plątały się po blacie. Dobrą praktyką jest prowadzenie obwodów oddzielnymi kablami, dzięki czemu zwarcie w jednym urządzeniu nie pozbawia prądu całego warsztatu.

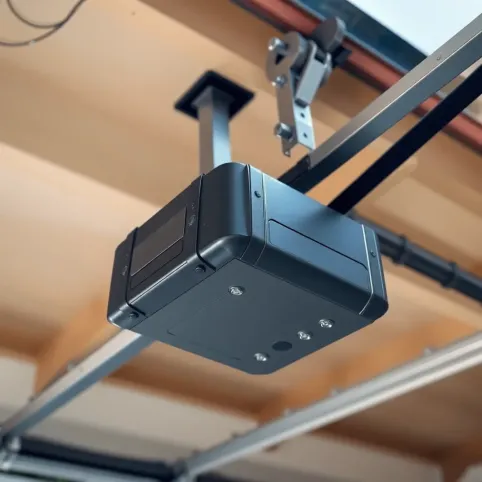

Przy bramie garażowej przydaje się gniazdo do podłączenia napędu, ale warto dodać drugie, na wypadek konieczności awaryjnego zasilania. Napęd bramy pobiera 200-500 W, ale przy rozruchu chwilowo sięga 1 kW. Standardowy obwód 16 A z zabezpieczeniem B10 bez trudu to udźwignie. Gniazdo umieść na wysokości 180 cm, poza zasięgiem dzieci, ale w zasięgu wzroku dla celów serwisowych.

Sufit bywa pomijanym miejscem montażu. Tymczasem wodoszczelne gniazdo sufitowe IP44 z klapką pozwala podłączyć oświetlenie robocze, przedłużacz świetlny czy gwiazdkę świąteczną bez ciągnięcia kabla po podłodze. Montaż na wysokości 220-240 cm wymaga stabilnej drabiny, ale późniejsze podłączanie odbywa się bez schylania się i szukania wolnego gniazda przy ścianie.

Wysokość montażu wynika z dwóch sprzecznych wymagań: ochrony przed zalaniem i wygody codziennego użytkowania. Norma PN-HD 60364-7-708 nakazuje w pomieszczeniach mokrych instalację gniazd co najmniej 25 cm nad podłogą, by zminimalizować ryzyko zalania. W garażu wartość tę podnosi się do 100 cm, bo podłoga bywa myta wodą pod ciśnieniem, a gniazdo na poziomie kolan łatwo zalać strumieniem z węża.

Przy rozstawie gniazd trzymaj się odległości 1,2-1,5 m. Mniejsze odstępy marnują przewody i powodują wizualny chaos na ścianie. Większe utrudniają podłączenie urządzenia bez przedłużacza. Kompromisem są ramki podwójne i potrójne, które w jednym miejscu skupiają kilka punktów, a jednocześnie nie zabierają cennej powierzchni ściennej.

Rozdzielnica garażowa powinna mieć wyłącznik główny odcinający wszystkie obwody. Norma PN-HD 60364 wymaga jego obecności, jeśli instalacja wykracza poza jedno pomieszczenie albo obsługuje więcej niż trzy obwody. W garażu zwykle spełniony jest ten drugi warunek: oświetlenie, gniazda ogólne, napęd bramy, obwód EV. Wyłącznik selektywnie odcina tylko wybrane obwody, co ułatwia diagnostykę i remont.

Najczęstsze błędy przy wyborze i montażu gniazdek garażowych

Osprzęt IP20 w garażu to grzech główny instalacji. Brak uszczelek oznacza, że pierwsze zachlapanie zmywa ochronę z bolców, a kurz z worka po cemencie osiada na stykach. Po dwóch latach eksploatacji takie gniazdo wykazuje opór przejścia o 20-30 mΩ wyższy niż nowe, co przekłada się na nagrzewanie przy pełnym obciążeniu. W skrajnych przypadkach iskrzenie od luźnego styku kończy się pożarem.

Brak wyłącznika głównego w garażu to pozorna oszczędność, która w sytuacji awaryjnej kosztuje czas i nerwy. Pęknięty przewód, zalanie albo pożar wymaga natychmiastowego odcięcia zasilania bez szukania bezpieczników w domowej rozdzielnicy. Wyłącznik selektywny za 80-120 zł przywraca spokój w razie zagrożenia. Dodatkowo ułatwia prace serwisowe, gdy elektryk może bezpiecznie pracować przy odciętym garażu, podczas gdy reszta domu działa normalnie.

Ładowanie samochodu elektrycznego ze zwykłego gniazda 16 A przez wiele godzin to kolejna popularna praktyka, która kończy się przedwczesnym zużyciem instalacji. Gniazda Schuko nie są projektowane do ciągłego poboru 3,7 kW, lecz do krótkotrwałych obciążeń do 3,5 kW przez ograniczony czas. Norma PN-EN 60309 mówi wprost: gniazda domowe nie nadają się do zasilania pojazdów w trybie ciągłym. Po roku takiej eksploatacji widać ślady cieplne na plastikowej ramce i zmianę koloru styków.

Mieszanie obwodów oświetleniowych z gniazdowymi to błąd utrudniający diagnostykę. Gdy w piątek wieczorem gaśnie światło w garażu, chcesz móc sprawdzić zabezpieczenie w rozdzielnicy i przywrócić zasilanie jednym ruchem. Obwód mieszany, w którym jedno zabezpieczenie obsługuje sześć gniazd i cztery lampy, wymaga szukania przyczyny po omacku. Rozdzielenie obwodów kosztuje dodatkowy kabel, ale zwraca się przy pierwszej awarii.

Użycie przedłużaczy jako stałego rozwiązania to kolejna patologia. Przedłużacz bębnowy o przekroju 1,5 mm² przy poborze 16 A rozgrzewa się do 70°C. Izolacja PVC zaczyna mięknąć, a sam kabel staje się palny. Garaż przechowuje benzynę, rozpuszczalniki i tłuszcze, więc ryzyko pożarowe jest nieporównywalnie wyższe niż w salonie. Jedynym akceptowalnym rozwiązaniem jest stała instalacja z odpowiednimi gniazdami rozmieszczonymi tam, gdzie faktycznie potrzebujesz zasilania.

Rada praktyka: przed zakupem gniazd narysuj garaż w skali 1:50 i zaznacz na planie lokalizacje każdego urządzenia, które planujesz podłączać. Wtedy liczba potrzebnych punktów wynika z funkcji pomieszczenia, a nie z domysłów.

Checklist przed zakupem osprzętu do garażu

• Określ klasę szczelności: IP44 do zwykłych garaży, IP55 przy myciu ciśnieniowym lub montażu na ścianie zewnętrznej.
• Sprawdź odporność mechaniczną IK: minimum IK07, przy intensywnym użytkowaniu IK08 lub IK09.
• Wybierz typ montażu: natynkowy dla ścian surowych, podtynkowy dla otynkowanych.
• Zaplanuj liczbę obwodów: osobno oświetlenie, gniazda ogólne, napęd bramy, obwód EV.
• Dobierz przekroje przewodów: 2,5 mm² dla gniazd 16 A, 4 mm² dla trójfazowych 16 A, 6 mm² dla 32 A.
• Dolicz zabezpieczenia różnicowoprądowe: typ A dla obwodów ogólnych, typ B dla EV.
• Uwzględnij przesłony torów: obowiązkowe, gdy w garażu przebywają dzieci.

Scenariusze użytkowania trzy typowe garaże

Garaż wolnostojący, murowany, bez ocieplenia rządzi się twardymi prawami. Zimą temperatura spada do -15°C, latem przekracza 40°C. Osprzęt natynkowy IP55 z poliamidu odpornego na UV przetrwa takie warunki przez 12-15 lat bez widocznych zmian. Warto zainwestować w ramki aluminiowe, bo tworzywo sztuczne w skrajnych temperaturach traci elastyczność i po kilku latach może pęknąć przy uderzeniu.

Garaż w bryle domu, otynkowany i ocieplony, to środowisko łagodniejsze. Różnice temperatur są mniejsze, wilgotność niższa. IP44 w zupełności wystarcza, a podtynkowe puszki nie szpecą ścian. Wyzwanie stanowi akustyka: gładkie ściany odbijają dźwięk kompresora i narzędzi, co może przeszkadzać domownikom. Pianka akustyczna pod sufitem i gumowe maty na podłodze robią więcej niż podwójna warstwa gniazd.

Garaż podziemny w bloku mieszkalnym to środowisko wilgotne, ale z umiarkowaną temperaturą. Przewody muszą być odporne na skropliny, a osprzęt na kurz z kół. IP55 przyda się zwłaszcza przy posadzce, bo mycie ciśnieniowe jest tam normą ze względu na przepisy przeciwpożarowe. Wysokość montażu 120 cm ochroni gniazda przed zalewaniem podczas rutynowego sprzątania.

W garażach podziemnych obowiązują dodatkowe przepisy wentylacyjne i przeciwpożarowe wynikające z rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Warto je zweryfikować z zarządcą przed planowaniem instalacji.

Jeśli masz tylko jedno gniazdo wybierz to jedno

Przy minimalnym budżecie i pojedynczym punkcie zasilania postaw na serię natynkową IP55 z aluminium, z przesłonami torów i przezroczystą klapką. Aluminium odprowadza ciepło lepiej niż tworzywo, IP55 znosi mycie ciśnieniowe, a przesłony chronią przed przypadkowym dotykiem. Gniazdo jednofazowe 16 A z zaciskami śrubowymi obsłuży większość domowych narzędzi, od wiertarki po kompresor. Gdy za rok pojawi się samochód elektryczny, dołożenie drugiego obwodu z gniazdem trójfazowym będzie prostą rozbudową.

Gdy planujesz auto elektryczne już teraz, jedno gniazdo nie wystarczy. Zainstaluj przynajmniej dwa: jedno ogólne IP55 oraz drugie dedykowane EV w obudowie natynkowej, na osobnym obwodzie z wyłącznikiem różnicowoprądowym typu B. Koszt podwaja się, ale zyskujesz niezależność od publicznych ładowarek i spokój, że instalacja domowa wytrzyma dekadę intensywnego użytkowania.

Źródła danych i norm: PN-EN 60529 (stopnie ochrony IP), PN-EN 62262 (odporność mechaniczna IK), PN-HD 60364-7-708 (instalacje w pomieszczeniach mokrych), PN-HD 60364-7-722 (zasilanie pojazdów elektrycznych), PN-EN 60309 (gniazda przemysłowe), IEC 62196-2 (złącza pojazdów elektrycznych). Informacje o klasyfikacji IK i IP oraz zaleceniach montażowych dostępne w serwisach normalizacyjnych PKN oraz w dokumentacji producentów osprzętu elektrycznego.
