Jak podłączyć wentylator łazienkowy z czujnikiem wilgotności?

Wilgoć w łazience to cichy wróg. Kiedy po kąpieli lustro paruje przez pół godziny, a w narożnikach sufitu pojawia się ciemny nalot, problemem nie jest brak wentylatora, lecz brak wiedzy, jak go właściwie dobrać i podłączyć. Sam zakup urządzenia z higrostatem nie rozwiąże sprawy, bo klucz leży w poprawnym schemacie elektrycznym, doborze wydajności do kubatury oraz kilku niuansach montażowych, o których instrukcje producentów często milczą. Poniżej znajdziesz konkretną ścieżkę: od obliczeń, przez cztery warianty podłączenia, aż po listę błędów, które kosztują utratę gwarancji albo, co gorsza, zwarcie.

• Jaką wydajność i średnicę wentylatora dobrać do łazienki
• Schemat podłączenia wentylatora z higrostatem krok po kroku
• Najczęstsze błędy przy montażu wentylatora z czujnikiem wilgotności
• Kup z głową: na co patrzeć w sklepie
• Checklista przed montażem

Jaką wydajność i średnicę wentylatora dobrać do łazienki

Zanim sięgniesz po wiertarkę, musisz policzyć, ile powietrza urządzenie powinno przetłoczyć w ciągu godziny. Polskie przepisy (norma PN-EN 16798 oraz wcześniejsze wytyczne WT) mówią o 6 do 8 wymianach powietrza na godzinę w pomieszczeniach sanitarnych. Mnożysz zatem kubaturę łazienki (długość × szerokość × wysokość) przez 6 dla standardowej rodziny lub przez 8, gdy masz kabinę prysznicową bez drzwi albo suszysz w łazience pranie.

Przykład praktyczny: łazienka 2 × 2,5 m przy wysokości 2,7 m daje 13,5 m³. Razy 6 = 81 m³/h. Razy 8 = 108 m³/h. Potrzebujesz więc wentylatora o wydajności w okolicach 90-110 m³/h, który jednocześnie nie przekroczy komfortowych 30 dB. To kompromis, bo najcichsze modele kanałowe osiągają 25 dB, ale kosztują trzykrotnie więcej niż osiowe odpowiedniki.

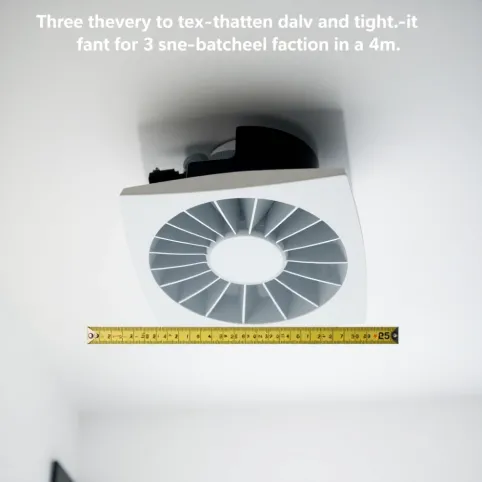

Średnica króćca determinuje z kolei przepustowość kanału. Najpopularniejsze rozmiary to ∅100, ∅120 i ∅150 mm. Do małych łazienek do 6 m² sprawdza się ∅100, pod warunkiem że kanał wentylacyjny nie biegnie dalej niż 1,5 metra i nie ma ostrych kolan. Przy dłuższym podejściu (2-3 m) albo kilku zakrętach ciśnienie spada, więc lepiej wybrać ∅120. W dużych łazienkach powyżej 10 m² albo w domach z rekuperacją stosuje się ∅150.

Łożyska wpływają na trwałość i hałas. Łożysko ślizgowe (tulejowe) jest cichsze na starcie, ale po 2-3 latach zaczyna chropowate szumieć, bo smar wysycha. Łożysko kulkowe pracuje głośniej o 2-3 dB, lecz wytrzymuje 30 000 godzin bez serwisu. Do łazienki, gdzie wentylator włącza się wielokrotnie dziennie, kulkowe to rozsądniejszy wybór.

Stopień ochrony IPX4 to absolutne minimum w łazience. Oznacza, że obudowa jest odporna na bryzgi wody z każdej strony. Modele z IPX2 wystarczą tylko w strefie III (powyżej 2,25 m od podłogi), ale dla spokoju wybieraj IPX4. Klasa szczelności dotyczy samego wentylatora, nie jego silnika, więc czytaj kartę katalogową, nie nalepkę na pudełku.

Schemat podłączenia wentylatora z higrostatem krok po kroku

Czujnik wilgotności, czyli higrostat, to w gruncie rzeczy niewielki moduł elektroniczny, który mierzy wilgotność względną i zamyka obwód, gdy przekroczy ustawiony próg (zwykle 60-90%). Sam wentylator z higrostatem ma zatem cztery zaciski: L (faza zasilająca), N (neutralny), S (faza sterująca z wyłącznika ściennego) oraz PE (uziemienie). Bez podłączenia przewodu S higrostat w ogóle nie zadziała, bo potrzebuje impulsu startowego.

Zanim cokolwiek podłączysz, wyłącz bezpiecznik w rozdzielni i sprawdź próbnikiem napięcia, czy w przewodach faktycznie nie płynie prąd. Próbnik kosztuje 15 zł i ratuje życie.

Wariant 1: wentylator standardowy (L + N). Najprostszy schemat, ale pozbawiony sensu w łazience, bo działa tylko przy wciśniętym klawiszu. Fazę L podłączasz do zacisku L w wentylatorze, neutralny N do zacisku N, a ochronny PE do bolca uziemiającego w obudowie. Schemat wygląda tak:

     Rozdzielnia        Wyłącznik        Wentylator
   ┌───────────┐      ┌─────────┐      ┌───────────┐
   │     L ────────┤  ├──── L ────────┤  L        │
   │     N ──────────────────────────┤  N        │
   │     PE ─────────────────────────┤  PE       │
   └───────────┘      └─────────┘      └───────────┘

Wariant 2: wentylator z opóźnieniem czasowym (3 żyły). Tu pojawia się zacisk S. Faza L idzie bezpośrednio z rozdzielni do wentylatora (zawsze pod napięciem, by zegar odmierzał czas). Faza sterująca S przychodzi z wyłącznika ściennego. Po wyłączeniu klawisza wentylator pracuje jeszcze od 2 do 30 minut (ustawiasz pokrętłem w korpusie).

     Rozdzielnia     Wyłącznik      Wentylator
   ┌───────────┐   ┌─────────┐   ┌───────────┐
   │  L ──────────┤  ├──── L ────┤  L         │
   │              │   │     S ────┤  S (timer) │
   │  N ───────────────────────┤  N         │
   │  PE ──────────────────────┤  PE        │
   └───────────┘   └─────────┘   └───────────┘

Wariant 3: wentylator z higrostatem. Schemat jest identyczny jak wariant 2, lecz zamiast timera działa higrostat. Gdy wilgotność spadnie poniżej progu, wentylator wyłącza się automatycznie. Pamiętaj, że higrostat potrzebuje stałego zasilania (L + N), a wyłącznik ścienny daje jedynie sygnał startowy na zacisk S.

Wariant 4: higrostat + timer + opóźnienie wyłączenia (4 żyły). Najbardziej rozbudowany model, w którym higrostat włącza urządzenie po przekroczeniu wilgotności, a timer wyłącza je po zadanym czasie od spadku poniżej progu. Przewód zasilający to YDYp 4×1,5 mm² lub 3×1,5 mm² z dodatkowym sterującym.

     Rozdzielnia     Wyłącznik      Wentylator
   ┌───────────┐   ┌─────────┐   ┌───────────┐
   │  L ──────────┤  ├──── L ────┤  L (zasil.)│
   │              │   │     S ────┤  S (start) │
   │  N ───────────────────────┤  N         │
   │  PE ──────────────────────┤  PE        │
   │           Higrostat wewn. │  H (czujnik│
   │           (automatyczny)  │   wilgotn.)│
   └───────────┘   └─────────┘   └───────────┘

Przewód YDYp 3×1,5 mm² to standard dla obwodów wentylatorów (maksymalnie 16 A). W ścianie prowadzisz go w peszelu lub pod tynkiem w bruździe. Kostka elektryczna (Wago 221 lub klasyczna śrubowa) pozwala połączyć żyły bez lutowania. Skręcaj żyły wyłącznie w kostce, nigdy bezpośrednio w puszce i nigdy taśmą izolacyjną.

Montaż w otworze wentylacyjnym wymaga kołków rozporowych (∅6 mm) lub pianki montażowej niskoprężnej. Wkładasz korpus wentylatora do szybu, poziomujesz, przykręcasz cztery śruby do kołnierza, zakładasz osłonę frontową. Pianka uszczelnia drgania, więc hałas spada o 2-4 dB. Pamiętaj o nawiewniku w drzwiach lub dolnej krawędzi, bo wentylator wyciągnie powietrze tylko wtedy, gdy coś je wpuści.

Najczęstsze błędy przy montażu wentylatora z czujnikiem wilgotności

Montaż na żywioł, bez wyłącznika serwisowego, to plaga polskich łazienek. Higrostat potrzebuje fazy L stale, więc bez wyłącznika w obwodzie nie da się odciąć urządzenia od sieci, gdy chcesz wymienić filtr lub wyczyścić łopatki. Skutek: po kilku latach wyciągasz wtyczkę z gniazdka (jeśli jest) albo kombinujesz z bezpiecznikiem.

Brak uziemienia to drugi grzech główny. W łazience wilgoć osiada na metalowej obudowie, a brak PE oznacza, że przebicie z silnika na korpus daje napięcie dotykowe. Norma PN-HD 60364 wymaga uziemienia wszystkich urządzeń klasy I w pomieszczeniach mokrych. Pomijanie tego zapisu to proszenie się o porażenie.

Podłączenie fazy na zacisk N to klasyczny błąd laika. Wentylator rusza, higrostat miga, wszystko wydaje się działać, lecz przy każdej wymianie żarówki nad głową dotykasz przewodu pod napięciem. Próbnik to wykryje natychmiast, ale tylko jeśli go użyjesz.

Kanał wentylacyjny za długi lub za wąski to cichy zabójca wydajności. Gdy kanał ma 4 metry i dwa kolana 90°, wentylator ∅100 zamiast 90 m³/h wyciąga realne 35 m³/h, bo opory przewyższają ciśnienie sprężu. Rozwiązanie: skróć kanał, powiększ średnicę do ∅120 albo zainwestuj w model kanałowy o ciśnieniu statycznym 40-60 Pa zamiast 15 Pa.

Ustawienie progu higrostatu na maksimum (90%) sprawia, że urządzenie włącza się, gdy na ścianie już rośnie grzyb. Optymalny próg to 65-70% w łazience z prysznicem i 70-75% w łazience z wanną. Po każdej zmianie odczekaj 24 godziny, bo higrostat ma histerezę (opóźnienie reakcji), by uniknąć ciągłego cyklu włącz/wyłącz.

Montaż bez sprawdzenia ciągu kominowego to strata pieniędzy. Zapal świeczkę lub użyj dymu z papierosa przy otworze wentylacyjnym. Płomień lub dym powinien wyraźnie ciągnąć do wnętrza kanału. Gdy ciągu nie ma, problem leży w kominie (zatkane gniazda, brak nawiewnika w mieszkaniu), nie w wentylatorze.

Utrata gwarancji przy samodzielnym montażu to realne ryzyko. Wielu producentów wymaga, by instalację wykonał elektryk z uprawnieniami SEP. Faktura od fachowca kosztuje 150-250 zł, a utrata gwarancji na wentylator za 400 zł to nieopłacalna oszczędność. Przeczytaj warunki gwarancji przed wierceniem.

Kup z głową: na co patrzeć w sklepie

Karta katalogowa wentylatora łazienkowego z higrostatem powinna zawierać pięć kluczowych wartości: wydajność (m³/h) zmierzoną przy swobodnym wypływie, ciśnienie statyczne (Pa), poziom hałasu (dB) w odległości 3 metrów, pobór mocy (W) oraz deklarowaną żywotność łożysk (godziny). Gdy brakuje choćby jednej, producent ma coś do ukrycia.

Marka producenta nie powinna determinować wyboru, lecz dostępność serwisu i części zamiennych już tak. Śrubki, zatrzaski i uszczelki do popularnych modeli kupisz w marketach budowlanych przez lata. Do egzotycznych urządzeń z importu poczekasz miesiąc na przesyłkę.

Ceny wentylatorów z higrostatem wahają się od 180 do 650 zł. Za 180-250 zł dostaniesz solidny model osiowy do ∅120 z timerem i higrostatem. Za 300-450 zł sięgniesz po cichsze konstrukcje kanałowe. Powyżej 500 zł zaczyna się segment premium z łożyskami kulkowymi i sterowaniem przez aplikację.

Koszt robocizny elektryka z uprawnieniami SEP to 150-250 zł za sam wentylator, plus 80-120 zł za punkt elektryczny, jeśli trzeba go doprowadzić. Łącznie instalacja w gotowej łazience bez kucia ścian to 250-400 zł. Przy remoncie generalnym, gdy ściany są jeszcze surowe, koszt spada do 150 zł.

Checklista przed montażem

• Sprawdzona wydajność (kubatura × 6 wymian/h)
• Sprawdzony ciąg kominowy (świeczka lub dym)
• Sprawdzony próg higrostatu w instrukcji
• Przygotowany przewód YDYp 3×1,5 mm² lub 4×1,5 mm²
• Wyłączony bezpiecznik w rozdzielni
• Sprawdzone napięcie próbnikiem (brak fazy na przewodach)
• Przygotowane kostki Wago 221 (3- lub 5-żyłowe)
• Przygotowane kołki ∅6 mm i wkręty
• Pianka montażowa niskoprężna w pogotowiu
• Instrukcja producenta otwarta na stronie z schematem

Samodzielny montaż wentylatora z higrostatem zajmuje doświadczonemu majsterkowiczowi 1,5-2 godziny, nowicjuszowi pół dnia. Najważniejsze to nie spieszyć się z podłączeniem elektrycznym i potraktować schemat jak mapę, a nie sugestię. Gdy higrostat milczy po włączeniu, przyczynę szukaj w braku przewodu S lub odwróconej fazie z neutralnym. Oba błędy wykryjesz próbnikiem w 30 sekund.

Przepisy i normy: PN-EN 16798 (wentylacja budynków), PN-HD 60364 (instalacje elektryczne niskiego napięcia), Warunki Techniczne WT 2019 §149 (wymiana powietrza w łazienkach). Dane techniczne na podstawie kart katalogowych producentów wentylatorów z higrostatem dostępnych na rynku polskim. Źródła pomocnicze: portal SNB (Stowarzyszenie Nowoczesne Budynki), poradniki SEP dla instalatorów, katalogi techniczne branżowych dystrybutorów HVAC.
