Budowa klamki do drzwi: elementy i mechanizm

Stare drzwi skrzypią, a klamka opada bezwładnie – znasz to napięcie, gdy prosty ruch blokuje cały dzień? Spokojnie, rozłożę budowę klamki na czynniki pierwsze, byś sam ogarnął montaż czy naprawę. Skupimy się na kluczowych elementach jak trzpień kwadratowy i sprężyna zwrotna, roli rozety oraz standardach otworów montażowych, dając ulgę w diagnozie i wymianie.

• Główne części klamki drzwiowej
• Rozeta i sprężyna zwrotna w klamce
• Trzpień kwadratowy klamki drzwiowej
• Konstrukcja klamek dwustronnych
• Mechanizm sprężynowy ślimak klamki
• Materiały budowy klamki do drzwi
• Wymagania otworów w klamce drzwiowej
• Pytania i odpowiedzi

Główne części klamki drzwiowej

Klamka drzwiowa to nie tylko uchwyt, lecz precyzyjny mechanizm łączący ergonomię z funkcjonalnością. Centralnym elementem jest ruchoma rękojeść, zazwyczaj zakrzywiona dla pewnego chwytu, połączona z mechanizmem wewnętrznym. Drugą kluczową częścią okazuje się szyld, czyli rozeta maskująca śruby i osłaniająca otwory w drzwiach. Mocowania, najczęściej śruby imbusowe, zapewniają stabilność całej konstrukcji. Bez zrozumienia tych basics, wymiana staje się loterią.

Uchwyty klamki dzielą się na modele gałkowe i dźwigniowe, gdzie te drugie dominują ze względu na mniejsze wymagania siłowe. Wnętrze kryje trzpień kwadratowy, przenoszący obrót na zamek. Sprężyna zwrotna dba o powrót do pozycji wyjściowej, unikając wiszącej bezwładnie klamki. Te elementy współpracują w harmonii, testowanej na setki tysięcy cykli.

Podstawowy podział obejmuje klamki wciskowe i zintegrowane z zamkiem. W modelach wciskowych rękojeść nasuwa się na trzpień, ułatwiając serwis. Mocowania dobiera się do grubości drzwi, od 35 do 50 mm. Zawsze sprawdzaj kompatybilność przed zakupem, by uniknąć frustracji.

Lista kluczowych komponentów

• Rękojeść ruchoma – ergonomiczny uchwyt.
• Rozeta (szyld) – dekoracyjna osłona montażu.
• Trzpień kwadratowy – rdzeń transmisyjny.
• Sprężyna zwrotna – mechanizm samopowrotu.
• Śruby i podkładki – elementy fixingu.

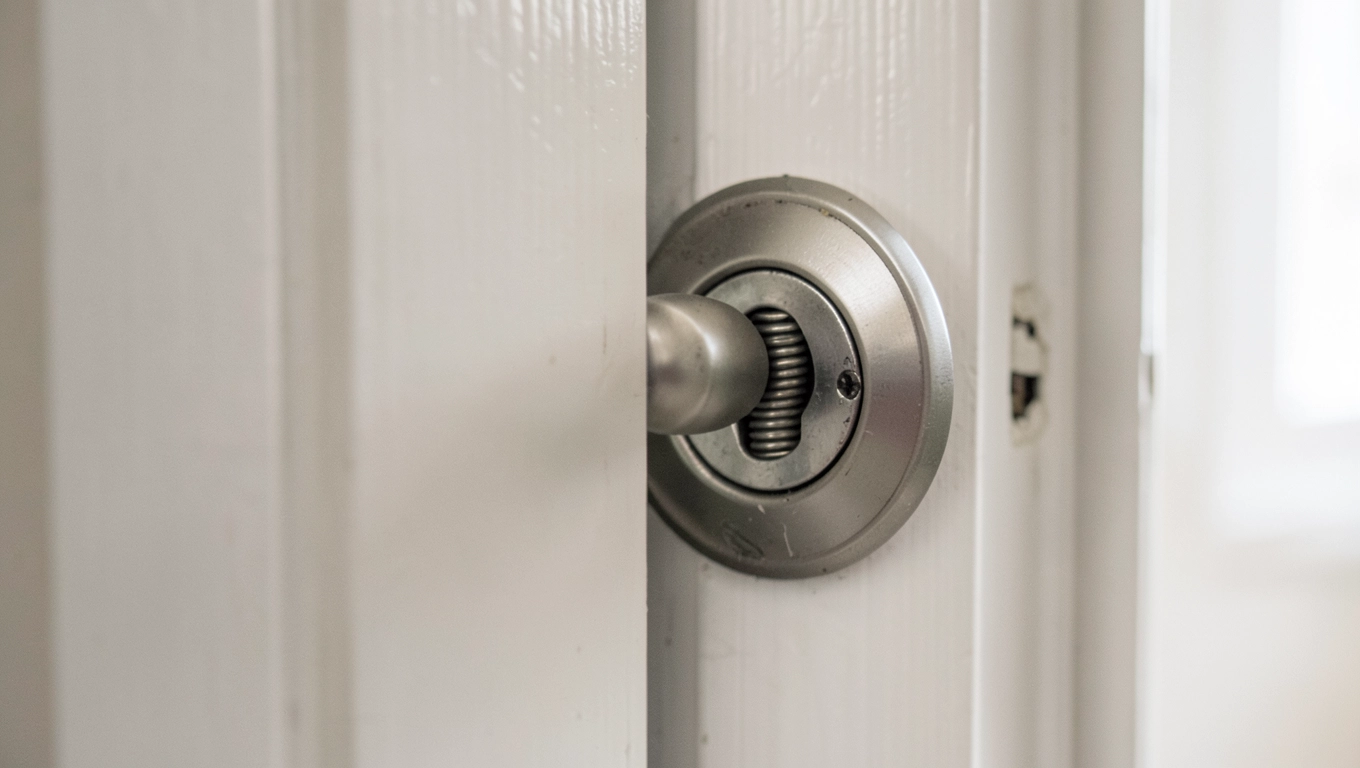

Rozeta i sprężyna zwrotna w klamce

Rozeta, znana też jako szyld, to płaska tarcza o średnicy 50-55 mm, maskująca niedoskonałości otworów drzwiowych. Wykonana z tego samego materiału co klamka, zapobiega przedostawaniu się kurzu do mechanizmu. Jej kształt – okrągły lub kwadratowy – wpływa na estetykę drzwi. Montaż rozety następuje po wciśnięciu klamki, za pomocą dwóch śrub rozstawionych na 38 mm.

Sprężyna zwrotna, ukryta wewnątrz rozety, generuje siłę ok. 1-2 N, przywracając klamkę po obrocie. Jej zużycie objawia się opadaniem rękojeści, co frustruje codziennie. Wymiana sprężyny to prosta operacja: wykręć śruby, zdejmij rozetę i wsuń nową. Zawsze smaruj lekkim olejem, by wydłużyć żywotność.

W nowszych modelach z 2023 roku sprężyny stosują hybrydowe materiały, łączące stal i tworzywo, dla cichszego działania. Rozeta często integruje blokadę prywatności, wciskaną klamkę od wewnątrz. Te detale podnoszą bezpieczeństwo bez komplikacji montażu.

Typowa awaria? Poluzowana rozeta odsłaniająca śruby – dokręć z momentem 2-3 Nm, by uniknąć wibracji. Ulga przychodzi szybko po diagnozie.

Trzpień kwadratowy klamki drzwiowej

Trzpień kwadratowy, o boku 7-8 mm i długości 35-45 mm, to serce klamki, przekazujące obrót z rękojeści na ryglek zamka. Obraca się płynnie w otworze drzwiowym, synchronizując obie strony skrzydła. Materiał – hartowana stal – wytrzymuje 100 000 cykli wg normy PN-EN 12209. Zużyty trzpień ślizga się, blokując ruch.

Montaż trzpienia wymaga precyzji: wsuń go przez otwór 20 mm, wyrównaj z mechanizmem zamka. Klamki wciskowe blokują się na nim klinem lub śrubą boczną. W naprawie wymień cały, jeśli rdzeń jest wyrobiony – koszt niski, efekt natychmiastowy.

W klapkach bez blokady trzpień jest prosty, w modelach z klamką toaletową ma wycięcie na mechanizm blokujący. Sprawdź rozstaw otworów przed zakupem, standard europejski to 72 mm środka do środka.

Z praktyki: luźny trzpień imituje awarię zamka – zawsze zacznij od niego, oszczędzając nerwy.

Konstrukcja klamek dwustronnych

Klamki dwustronne, najpopularniejsze w mieszkaniach, łączą dwie rękojeści jednym trzpieniem przechodzącym przez drzwi. Pozwalają otwierać skrzydło z obu stron bez asymetrii sił. Konstrukcja symetryczna zapewnia identyczny kąt obrotu 45-60 stopni po każdej stronie. Idealne do wejść wewnętrznych i zewnętrznych.

Połączenie realizuje się przez wciśnięcie rękojeści na trzpień, fixowane rozetami. W drzwiach grubości 40 mm trzpień skraca się do 30 mm. Montaż dwustronny upraszcza samodzielna wymiana – zdejmij starą, wsuń nową.

Różnice w modelach: bez blokady dla ciągłych drzwi, z blokadą dla łazienek. Norma PN-EN 12209 wymaga identycznej wytrzymałości obu stron.

Emocje rosną przy skrzypiących drzwiach – dwustronna klamka przywraca spokój jednym obrotem.

Porównanie typów klamek

Mechanizm sprężynowy ślimak klamki

Mechanizm sprężynowy, zwany ślimakiem, to spiralna sprężyna w obudowie rozety, kontrolująca powrót klamki. Zapobiega opadaniu, utrzymując napięcie stałe przez lata. Kąt obrotu ogranicza do 60 stopni, chroniąc zamek przed przeciążeniem. W starszych modelach ślimak stalowy, nowsze – kompozytowe dla redukcji hałasu.

Działanie: po obrocie sprężyna akumuluje energię, puszczając klamkę płynnie. Awaria objawia się bezwładnością – wymiana całego modułu trwa 5 minut. Smaruj co rok, by uniknąć tarcia.

W testach laboratoryjnych ślimak wytrzymuje 200 000 cykli, przekraczając minimum normy. Integracja z rozetą upraszcza serwis.

Ulga po wymianie starego, hałaśliwego mechanizmu jest bezcenna w codziennym użytku.

Materiały budowy klamki do drzwi

Stop aluminium dominuje w budżetowych klamkach – lekki, anodowany przeciw korozji, ale podatny na wgniecenia. Mosiądz, szlachetny i ciepły w dotyku, sprawdza się w premium modelach. Stal nierdzewna AISI 304 to wybór na zewnątrz, odporna na wilgoć i sól drogową. Wybór zależy od ekspozycji drzwi.

Trwałość materiałów mierzy się cyklami obrotów: stal do 300 000, mosiądz 200 000, aluminium 100 000. Powłoki lakiernicze PVD dodają połysk i ochronę.

"Stal nierdzewna to inwestycja na dekady" – mówi stolarz z 20-letnim stażem. Unikaj tanich stopów cynkowych, rdzewiejących szybko.

Wymagania otworów w klamce drzwiowej

Standardowy otwór na trzpień ma średnicę 20-25 mm, wiercony w osi zamka. Rozstaw śrub montażowych to 38-43 mm w normie europejskiej, pasujący do większości drzwi. Głębokość otworu dostosuj do grubości skrzydła, dodając 5 mm luzu.

Montaż wymaga wiertła Forstnera dla czystych krawędzi. Sprawdź szablon od producenta – upraszcza pracę. W drzwiach drewnianych wzmocnij podkładkami.

• Otwór trzpienia: 20-25 mm Ø.
• Rozstaw śrub: 38-43 mm.
• Grubość drzwi: 35-50 mm.
• Norma: PN-EN 12209.

Disclaimer: Przed wierceniem zaznacz punkty ołówkiem, unikając błędów. Precyzja daje satysfakcję z idealnego montażu.

Pytania i odpowiedzi

• Jakie są główne elementy budowy klamki drzwiowej?

  Klamka drzwiowa składa się z ruchomej rękojeści, kwadratowego trzpienia przenoszącego ruch obrotowy, rozety maskującej otwory montażowe, mechanizmu sprężynowego zwanego ślimakiem zapewniającego powrót do pozycji wyjściowej oraz śrub montażowych.

• Jak działa trzpień kwadratowy w klace drzwiowej?

  Trzpień kwadratowy łączy obie klamki po dwóch stronach drzwi i przenosi ich ruch obrotowy na mechanizm zamka, obracając ryglek lub język drzwiowy. Obrót następuje w kącie około 45-60 stopni.

• Z jakich materiałów wykonuje się klamki do drzwi?

  Klamki produkuje się głównie ze stopu aluminium, mosiądzu lub stali nierdzewnej, co zapewnia trwałość, odporność na korozję i wytrzymałość na minimum 100 000 cykli obrotów zgodnie z normą PN-EN 12209.

• Jakie są standardowe wymiary otworów do montażu klamki drzwiowej?

  Standardowy otwór na trzpień ma średnicę 20-25 mm, a rozstaw otworów na śruby wynosi 38-43 mm w standardzie europejskim, co ułatwia montaż i wymianę.
