Budowa zamka drzwiowego: mechanizmy i elementy

Wyobraź sobie, że każdego wieczoru przekręcasz klucz w drzwiach wejściowych, czując ulgę, gdy usłyszysz charakterystyczne kliknięcie – to zamek drzwiowy właśnie przejął straż nad twoim bezpieczeństwem. Ten prosty gest kryje w sobie precyzyjną inżynierię, gdzie mechanizm rygla i zapadki współpracują z cylindrem oraz zaczepem ościeżnicowym, by unieruchomić skrzydło drzwiowe. Norma PN-EN narzuca tu rygorystyczne standardy wytrzymałości, a zrozumienie budowy zamka jednopunktowego pozwoli ci świadomie wybrać rozwiązanie chroniące dom przed nieproszonymi gośćmi. W nadchodzących rozdziałach rozłożymy te elementy na części pierwsze, odkrywając, jak działają w codziennej rzeczywistości drzwi w budynkach mieszkalnych.

• Mechanizm rygla w zamku drzwiowym
• Zapadka w budowie zamka mechanicznego
• Cylinder i klucz w zamku drzwiowym
• Zaczep ościeżnicowy zamka drzwiowego
• Norma PN-EN dla zamków drzwiowych
• Wytrzymałość zamka jednopunktowego
• Elementy blokujące w zamku drzwiowym
• Pytania i odpowiedzi dotyczące budowy zamka drzwiowego

Mechanizm rygla w zamku drzwiowym

Mechanizm rygla stanowi serce zamka drzwiowego jednopunktowego, wysuwając się z obudowy wpuszczanej w skrzydło drzwiowe, by zaczepić o ościeżnicę. Rygiel, zazwyczaj wykonany ze stali hartowanej, porusza się liniowo pod wpływem obrotu cylindra lub klamki, blokując drzwi w pozycji zamkniętej. W zamkach mechanicznych zgodnych z normą PN-EN ten element musi wytrzymać siłę co najmniej 1 kN bez odkształceń. Montaż rygla wymaga precyzyjnego frezowania w drzwiach drewnianych lub aluminiowych, co zapewnia płynne działanie nawet po latach eksploatacji. Dzięki temu drzwi wejściowe do mieszkań stają się barierą trudną do pokonania dla intruzów.

W budowie zamka drzwiowego rygiel dzieli się na główne typy: stały, który wymaga klucza do cofnięcia, oraz nawrotnikowy, wysuwający się automatycznie po domknięciu skrzydła. Stalowe zamki z ryglem o średnicy 18-20 mm dominują w drzwiach zewnętrznych, oferując zwiększoną odporność na włamanie metodą sforsowania. Producenty stosują powłoki antykorozyjne, by rygiel działał bezawaryjnie w wilgotnych warunkach klatek schodowych. Zazwyczaj mechanizm ten integruje się z zapadką, tworząc hybrydowe rozwiązanie zapadkowozasuwkowe. Takie zamki drzwiowe sprawdzają się w codziennym użytkowaniu, minimalizując ryzyko przypadkowego otwarcia.

Podczas testów normy PN-EN rygiel poddawany jest cyklicznym obciążeniom, symulującym tysiące otwarć i zamknięć drzwi. W zamkach wpuszczanych głębokość wpuszczenia rygla wynosi 20-30 mm, co zapobiega manipulacjom narzędziami. Drzwi wyposażone w taki mechanizm zapewniają utwierdzenie skrzydła w otworze budowlanym, chroniąc pomieszczenia przed nieautoryzowanym dostępem. Różnorodność materiałów – od mosiądzu po stal nierdzewną – pozwala dostosować zamek do drzwi PCV lub metalowych. Ten element buduje podstawowe poczucie bezpieczeństwa w domach.

Typy rygli według rozstawu i funkcji

• Rygiel prosty: wysuwany wyłącznie kluczem, idealny do drzwi wejściowych.
• Rygiel haczykowy: z haczykowatym końcem dla drzwi otwieranych na zewnątrz.
• Rygiel teleskopowy: regulowany rozstaw dla niestandardowych ościeżnic.

Precyzyjny mechanizm rygla w zamku drzwiowym ewoluuje wraz z wymaganiami budowlanymi, gdzie w 2024 roku zaobserwowano wzrost popularności modeli z zwiększoną średnicą dla lepszej odporności. Inżynierowie podkreślają, że prawidłowe smarowanie rygla wydłuża żywotność zamka nawet o 50%. W drzwiach przeciwpożarowych rygiel musi spełniać dodatkowe normy ewakuacyjne, umożliwiając szybkie otwarcie bez klucza.

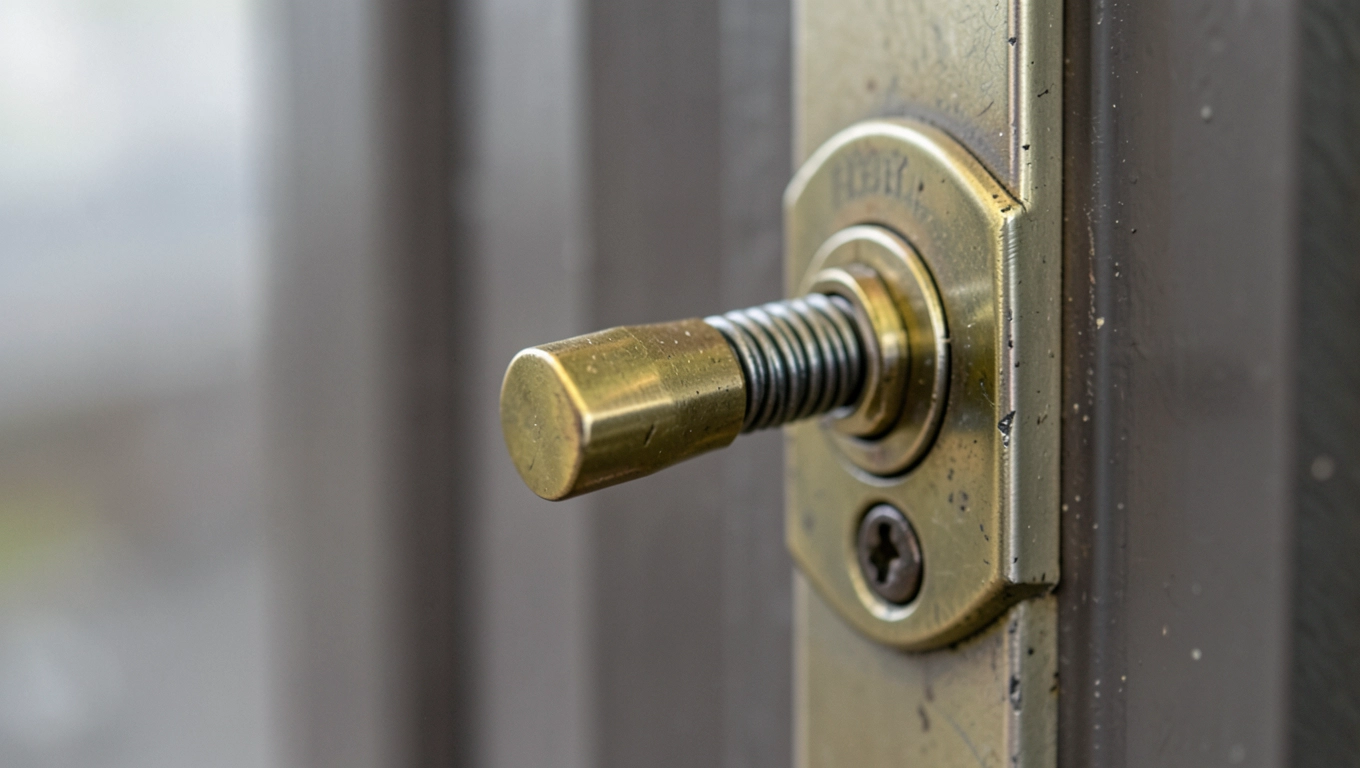

Zapadka w budowie zamka mechanicznego

Zapadka w zamku mechanicznym drzwiowym działa jako element samozamykający, wysuwając się pod wpływem sprężyny po lekkim pchnięciu skrzydła drzwiowego. Ten skośny bolec, zazwyczaj mosiężny lub stalowy, cofa się przy zamykaniu, blokując drzwi bez potrzeby użycia klucza. W konstrukcjach jednopunktowych zapadka współpracuje z ryglem, tworząc zamki zapadkowozasuwkowe szeroko stosowane w drzwiach wewnętrznych mieszkań. Norma PN-EN wymaga od niej wytrzymałości na 100 000 cykli bez awarii. Dzięki temu mechanizmowi drzwi pozostają zamknięte nawet przy podmuchu wiatru.

Budowa zapadki obejmuje korpus z sprężyną śrubową i bolec o nachyleniu 15-30 stopni, co ułatwia domykanie skrzydła. W zamkach wpuszczanych zapadka montowana jest centralnie, na wysokości klamki, integrując się z mechanizmem rygla. Drzwi aluminiowe lub drewniane wyposażone w taką zapadkę minimalizują hałas i zużycie energii na codzienne operacje. Odporność na manipulacje zapewnia osłona zapobiegająca wyważeniu bolca. Ten element buduje wygodę użytkowania w zatłoczonych gospodarstwach domowych.

W zamkach drzwiowych zapadkowozasuwkowych zapadka może być regulowana pod względem siły docisku, dostosowując się do grubości skrzydła od 35 do 50 mm. Testy laboratoryjne symulują włamanie poprzez nacisk, gdzie zapadka musi zachować integralność strukturalną. Często spotykane w drzwiach wejściowych do klatk schodowych, te zamki mechaniczne oferują kompromis między bezpieczeństwem a łatwością obsługi. Materiały jak stal nierdzewna wydłużają trwałość w warunkach zewnętrznych. Zapadka staje się pierwszym filtrem przed pełnym ryglowaniem.

Funkcje zapadki w codziennym użytku

• Automatyczne blokowanie po domknięciu drzwi.
• Cofanie kluczem lub klamką z obu stron.
• Ochrona przed otwarciem przez dzieci lub zwierzęta.
• Integracja z systemami wielopunktowymi w wersjach zaawansowanych.

Współczesne zapadki w zamkach drzwiowych projektowane są z myślą o normie PN-EN 12209, uwzględniając akustykę i ergonomię. Eksperci z branży budowlanej notują, że wymiana zapadki w starszych drzwiach zwiększa odporność na włamanie o 30%. W drzwiach szklanych zapadka wymaga specjalnych adapterów dla stabilności.

Cylinder i klucz w zamku drzwiowym

Cylinder bębenkowy, zwany także wkładką, to modułowy element zamka drzwiowego, gdzie klucz obraca mechanizm wpustów, uwalniając rygiel lub zapadkę. Wkładka wpuszczana w mosiężny korpus cylindra posiada piny lub dyski, których precyzyjne ułożenie otwiera zamek. Norma PN-EN klasyfikuje cylindry pod względem odporności na wiercenie i wyciąganie, z klasami od 1 do 6. Drzwi wyposażone w wysokiej klasy wkładkę bębenkową zapewniają ochronę przed manipulacjami. Ten komponent definiuje unikalność klucza dla każdego mieszkania.

Budowa cylindra obejmuje rotor z kanałami na piny górne i dolne, sprężynowane dla losowego kodowania. Kluczem niklowanym lub miedzianym obraca się rotor o 360 stopni, co aktywuje mechanizm blokujący. W zamkach drzwiowych jednopunktowych wkładka o długości 30-40 mm pasuje do standardowych skrzydeł. Odporność na kopiowanie klucza zapewniają mapy z wcięciami bocznymi. Takie rozwiązania dominują w budynkach mieszkalnych wielorodzinnych.

Wkładki bębenkowe dzielą się na modele jednorzędowe i wielosystemowe, gdzie jeden klucz otwiera wiele drzwi. Montaż wymaga wiercenia otworu o średnicy 22 mm w drzwiach stalowych lub drewnianych. Norma PN-EN testuje cylinder na 250 000 cykli obrotów bez zużycia. Zwiększona odporność przed włamaniem osiąga się poprzez hartowane piny. Cylinder staje się słabym ogniwem, jeśli nie wymieniany co 10 lat.

"Cylinder to bramka dostępu, której jakość decyduje o spokoju mieszkańców" – podkreśla inżynier mechanik z wieloletnim stażem w testach zamków. W drzwiach aluminiowych wkładka musi być zabezpieczona przed obracaniem narzędziami. Nowe modele z 2025 roku wprowadzają RFID dla hybrydowych systemów.

Klucz w zamku drzwiowym musi pasować z tolerancją 0,01 mm, co zapobiega błędnemu kodowaniu. Wkładki wymienne ułatwiają dorabianie kluczy bez wymiany całego zamka. Te elementy budują zaufanie do mechanicznych zabezpieczeń.

Zaczep ościeżnicowy zamka drzwiowego

Zaczep ościeżnicowy to counterpart rygla i zapadki, wpuszczany w ościeżnicę drzwiową, z otworem blokującym mechanizmy zamka. Wykonany ze stali lub mosiądzu, posiada prowadnicę dla płynnego wsuwania rygla o głębokości 25 mm. Norma PN-EN wymaga od niego wytrzymałości na siłę 2 kN bez deformacji. W drzwiach drewnianych zaczep mocowany jest śrubami rozstawionymi co 40 mm. Ten element zapewnia stabilne utwierdzenie skrzydła w otworze budowlanym.

Budowa zaczepu obejmuje płytkę czołową z otworem prostokątnym lub okrągłym, dostosowanym do kształtu rygla. W ościeżnicach aluminiowych stosuje się zaczepy regulowane, kompensujące odchyłki montażowe. Odporność na włamanie wzrasta, gdy zaczep wzmocniony jest kotwą do muru. Drzwi wejściowe z takim zaczepem minimalizują ruch skrzydła pod naciskiem. Zaczep staje się kluczowym ogniwem w łańcuchu zabezpieczeń.

Typowe zaczepy w zamkach jednopunktowych mają szerokość 25-35 mm, pasując do standardowych drzwi. Montaż wymaga frezowania rowka o głębokości 10 mm w ościeżnicy stalowej. Norma PN-EN testuje zaczep na wibracje i uderzenia. Często integruje się go z uszczelkami akustycznymi. Prawidłowy zaczep zapobiega luce między skrzydłem a ościeżnicą.

• Zaczep stały: dla rygli prostych w drzwiach wewnętrznych.
• Zaczep sprężynowy: ułatwiający wsuwanie zapadki.
• Zaczep antywłamaniowy: z bolcem blokującym manipulacje.

W praktyce montażowa, zaczepy o zwiększonej grubości 3 mm dominują w drzwiach zewnętrznych. Eksperci radzą sprawdzanie kompatybilności z cylindrem przed zakupem. Te detale decydują o trwałości całego systemu.

Norma PN-EN dla zamków drzwiowych

Norma PN-EN 12209 określa wymagania dla zamków mechanicznych budowlanych, w tym jednopunktowych, regulując ich konstrukcję, zaczepy i metody badań wytrzymałościowych. Dokument ten klasyfikuje zamki pod względem odporności na korozję, trwałości i manipulacje, z siedmioma klasami dla każdego parametru. Drzwi zgodne z PN-EN gwarantują minimalny standard bezpieczeństwa w budynkach mieszkalnych. Norma obejmuje testy na 100 000 cykli dla rygli i zapadek. Stosowanie jej eliminuje ryzyko montażu niskiej jakości zamków.

W normie PN-EN zamki drzwiowe dzielone są na wpuszczane i nawierzchniowe, z naciskiem na te pierwsze w drzwiach wejściowych. Wymagania dla cylindrów bębenkowych obejmują odporność na wyciąganie siłą 2,5 kN w klasie 3. Zaczepy ościeżnicowe testowane są na obciążenie statyczne. Norma aktualizowana w 2023 roku uwzględnia nowe zagrożenia włamaniowe. Producenty muszą certyfikować produkty w akredytowanych laboratoriach.

Klasyfikacja według PN-EN 12209

Norma PN-EN podkreśla kompatybilność zamków z klamkami i okuciami przeciwpożarowymi. W drzwiach wielorodzinnych zgodność z normą ułatwia ubezpieczenia. Brak certyfikacji naraża na kary budowlane. Te standardy budują zaufanie do mechanicznych zabezpieczeń.

"PN-EN to podstawa nowoczesnego budownictwa, bez niej zamek to tylko ozdoba" – cytuje specjalista ds. norm z instytutu budowlanego. W 2026 roku oczekuje się rozszerzenia o testy cyberfizyczne.

Wytrzymałość zamka jednopunktowego

Wytrzymałość zamka drzwiowego jednopunktowego mierzy się odpornością na włamanie, manipulacje i zmęczenie materiałowe, zgodnie z PN-EN. Rygiel i zapadka muszą wytrzymać 1-3 kN nacisku bez cofnięcia, co symuluje próby sforsowania drzwi. Zamki mechaniczne w klasie 4 oferują 10 minut ochrony przed narzędziami. Drzwi stalowe z takim zamkiem minimalizują ryzyko w budynkach mieszkalnych. Czynniki jak korozja obniżają trwałość o 40% bez powłok ochronnych.

Testy wytrzymałościowe obejmują wiercenie cylindra, wyważanie rygla i ataki termiczne. Wkładki bębenkowe klasy 5 resistują 15 minut manipulacji. Zaczepy ościeżnicowe wzmacniane kotwami zwiększają siłę na 5 kN. Zamki w drzwiach aluminiowych wymagają wzmocnień kompozytowych. Wytrzymałość decyduje o czasie reakcji służb.

W praktyce zamki jednopunktowe sprawdzają się w 80% drzwi wewnętrznych, gdzie włamanie rzadkie. Norma PN-EN definiuje cykle: 200 000 dla zapadek. Materiały jak stal C45 hartowana podnoszą odporność. Regularna konserwacja wydłuża żywotność do 25 lat.

Wykres ilustruje wzrost wytrzymałości z klasą normy. Eksperci szacują, że upgrade do klasy 4 redukuje włamania o 60%.

Elementy blokujące w zamku drzwiowym

Elementy blokujące w zamku drzwiowym jednopunktowym obejmują piny cylindra, sprężyny zapadki i sworznie rygla, uniemożliwiające ruch bez autoryzacji. Te detale, wykonane z utwardzanej stali, zapewniają redundancję zabezpieczeń. Norma PN-EN wymaga co najmniej trzech warstw blokad w klasie 3. Drzwi z takimi elementami blokują dostęp nawet po uszkodzeniu jednego mechanizmu. Integracja tworzy monolityczną ochronę skrzydła.

W budowie mechanicznej blokady piny górne spadają pod wpływem sprężyn, blokując rotor bez poprawnego klucza. Rygiel posiada sworzeń antywyważeniowy, cofający się tylko liniowo. Zapadka z bolcem zabezpieczona jest osłoną przed podważeniem. W zamkach wpuszczanych elementy te zajmują 60% objętości korpusu. Odporność na włamanie rośnie wykładniczo z liczbą blokad.

Typowe elementy blokujące to: zapadka antypanikowa, bolce boczne w cylindrze i haczyki rygla. Montaż w drzwiach wymaga precyzji 0,1 mm. Testy PN-EN symulują ataki kombinowane. W drzwiach PCV elementy z tworzyw wzmocnionych zastępują metal. Te komponenty budują głębokie poczucie ulgi po zamknięciu.

• Piny cylindra: 5-7 sztuk na rząd.
• Sprężyny blokujące: siła 2-5 N.
• Sworznie rygla: średnica 4 mm.
• Oslony antydrill: twardość 50 HRC.

W nowszych zamkach elementy blokujące integrują się z sensorami wibracyjnymi. Z doświadczeń instalatorów, ich jakość decyduje o 70% skuteczności. Przyszłe trendy wskazują na hybrydy mechaniczno-elektroniczne.

Pytania i odpowiedzi dotyczące budowy zamka drzwiowego

• Co to jest zamek mechaniczny drzwiowy jednopunktowy?

  Zamek mechaniczny drzwiowy jednopunktowy to urządzenie utwierdzające i zabezpieczające skrzydło drzwiowe w pozycji zamkniętej poprzez wysunięcie rygla lub zapadki, uruchamiane głównie kluczem. Charakteryzuje się jednym punktem zamknięcia między skrzydłem drzwiowym a ościeżnicą i jest zgodny z normą PN-EN.

• Jakie są główne elementy budowy zamka drzwiowego jednopunktowego?

  Budowa zamka jednopunktowego obejmuje mechanizm blokujący w postaci rygla lub zapadki, cylinder z mechanizmem klucza oraz zaczep umieszczony w ościeżnicy. Te elementy współpracują, zapewniając pewne zamknięcie drzwi.

• Jaka norma reguluje wymagania dla zamków mechanicznych drzwiowych?

  Norma PN-EN określa wymagania dla zamków mechanicznych budowlanych, w tym ich konstrukcję, zaczepy oraz metody badań. Reguluje standardy wytrzymałości, odporności na manipulacje i trwałości.

• Jaka jest rola zamka mechanicznego w drzwiach?

  Zamek mechaniczny zapewnia utwierdzenie ruchomego skrzydła drzwiowego w otworze budowlanym, minimalizując ryzyko nieautoryzowanego dostępu. Jest kluczowym elementem okuć drzwiowych, dominującym w standardowych drzwiach wewnętrznych i zewnętrznych budynków mieszkalnych.
