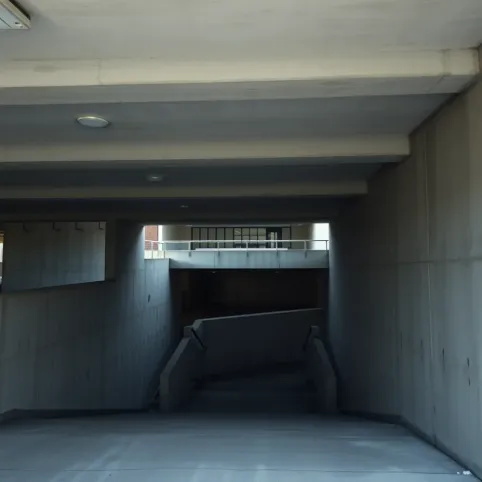

Zjazd do garażu podziemnego: jaki spadek pochylni jest dopuszczalny?
Masz przed sobą projekt garażu podziemnego i nagle okazuje się, że jeden parametr potrafi zatrzymać całą inwestycję. Spadek zjazdu do garażu podziemnego to pozornie prosta liczba w procentach, a w praktyce decyduje o tym, czy kierowca wjedzie suchą stopą, czy też zimą wyląduje na lodowej ślizgawce. Za tym parametrem stoją konkretne paragrafy rozporządzenia, normy europejskie i fizyka spływającej wody.
- Maksymalne nachylenie zjazdu do garażu podziemnego co mówią warunki techniczne?
- Szerokość pochylni garażowej tabela wymiarów dla garaży podziemnych
- Odwodnienie zjazdu podziemnego i antypoślizgowa nawierzchnia pochylni
- Najczęstsze błędy przy projekcie zjazdu do garażu podziemnego checklista inwestora
Maksymalne nachylenie zjazdu do garażu podziemnego co mówią warunki techniczne?
Polskie przepisy nie pozostawiają pola do swobodnej interpretacji. Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie, w §70 jasno ustalają górną granicę spadku pochylni dla samochodów osobowych na poziomie 15% w garażach zamkniętych oraz 20% w przypadku pochylni zewnętrznych, niezadaszonych. Wartość 15% oznacza, że na każdy metr bieżący rzutu poziomego pochylnia obniża się o 15 cm.
Dla typowego garażu podziemnego zlokalizowanego pod budynkiem mieszkalnym obowiązuje więc ta łagodniejsza wartość. W praktyce projektowej celuje się w przedział 10-12%, co daje kierowcy margines błędu przy ruszaniu na mokrej nawierzchni i nie powoduje zahaczenia przednim zderzakiem o krawężnik na szczycie podjazdu.
Przekroczenie normy, nawet o 2 punkty procentowe, uruchamia kaskadę problemów eksploatacyjnych. Samochód z niskim zawieszeniem zaczyna szorować, automatyczna skrzynia biegów przegrzewa się od ciągłego hamowania silnikiem, a dzieci wysiadające z auta na pochyłości tracą równowagę. Każdy z tych scenariuszy kończy się reklamacją do dewelopera.
Norma PN-EN 1991-1-1, czyli Eurokod 1, uzupełnia przepisy krajowe o wymiarowanie obciążeń dynamicznych. Standardowe auto osobowe waży około 1,5 tony, lecz w ruchu po pochylni siły działające na posadzkę rosną o współczynnik dynamiczny przyjęty na poziomie 1,4. To właśnie dlatego nawierzchnia betonowa musi mieć grubość minimum 12 cm.
Pochylnia zewnętrzna dopuszczona do 20% wymaga dodatkowego zabezpieczenia przed oblodzeniem, ponieważ tak stromy zjazd jest wrażliwszy na nawet milimetrową warstwę lodu. System antyoblodzeniowy, mata grzewcza lub nawierzchnia z fazowanego kamienia, podnosi koszt inwestycji, lecz ratuje garaż przed pozwami zimowej zimy.
| Rodzaj pochylni | Maksymalny spadek | Zalecany spadek projektowy | Uwagi |
|---|---|---|---|
| Wewnętrzna, zamknięta | 15% | 10-12% | Standard w budownictwie mieszkaniowym |
| Zewnętrzna, niezadaszona | 20% | 14-16% | Wymaga ogrzewania lub antypoślizgu |
| Dla pojazdów ciężarowych | 8% | 5-7% | Odrębna kategoria w §70 |
Szerokość pochylni garażowej tabela wymiarów dla garaży podziemnych
Szerokość jezdni na pochylni reguluje §103 rozporządzenia, który uzależnia minimalny wymiar od liczby stanowisk postojowych obsługiwanych przez dany zjazd. Pojedynczy pas ruchu dla samochodu osobowego mierzy 2,5 m, lecz manewr wjazdu na łuku wymaga poszerzenia nawet o metr.
Przy garażu do 25 stanowisk zjazd może mieć szerokość 3,0 m bez konieczności organizowania ruchu dwukierunkowego. Powyżej tej liczby wymiar rośnie do 5,0 m dla dwóch pasów, a każdy kolejny dochodzący pas dodaje kolejne 2,5 m. Warto zapamiętać tę zależność, bo oszczędność 50 cm na etapie projektowania oznacza utratę kilku miejsc parkingowych w docelowym garażu.
Ruch jednokierunkowy pozwala zmieścić się w węższej pochylni, lecz wymaga wydzielenia kierunków już na poziomie ulicy. Kierowca, który podjeżdża pod blok i widzi dwa przeciwne wloty, intuicyjnie wybiera prawy, więc asymetria wjazdów musi być czytelna architektonicznie. Zbyt wąska brama wjazdowa zmusza do montażu sygnalizacji świetlnej, a ta kosztuje i wymaga zasilania awaryjnego.
Kiedy pochylnia łączy się z rampą zakrętową, minimalna szerokość rośnie, ponieważ nadwozie auta wystaje poza geometryczny obrys toru jazdy. Praktyka projektowa pokazuje, że dla promienia wewnętrznego 6,5 m poszerzenie jezdni powinno wynosić 80 cm po stronie wewnętrznej łuku. Przy mniejszych promieniach kierowca wyjeżdżający SUV-em wyciera lusterkami ścianę.
| Liczba stanowisk | Min. szerokość zjazdu | Ruch | Dodatkowe wymagania |
|---|---|---|---|
| do 25 | 3,0 m | jednokierunkowy | brak sygnalizacji |
| 26-75 | 5,0 m | dwukierunkowy | spocznik co 25 m |
| 76-150 | 6,0 m | dwukierunkowy | wydzielone strefy ruchu pieszego |
| powyżej 150 | 6,5 m | dwukierunkowy | wentylacja pożarowa |
Odwodnienie zjazdu podziemnego i antypoślizgowa nawierzchnia pochylni
Spadek poprzeczny nawierzchni decyduje o tym, czy woda deszczowa spłynie do wpustu, czy też zamarznie w zagłębieniach betonu. Norma zakłada 1-2% spadku poprzecznego w kierunku korytka odwadniającego, umieszczonego przy krawędzi pochylni od strony spływu. Brak tego detalu to najczęstsza przyczyna reklamacji w pierwszym sezonie zimowym.
Wpust podłużny montowany na dolnym odcinku pochylni musi mieć przepustowość dostosowaną do natężenia deszczu miarodajnego, wynoszącego w Polsce 130-150 l/s na hektar przy zlewni szczelnej. Zbyt mała średnica rury powoduje cofanie się wody i powstawanie kałuż tuż przed bramą garażową, gdzie temperatury oscylują wokół zera przez kilka tygodni w roku.
Nawierzchnia pochylni wymaga współczynnika tarcia na mokrej powierzchni nie niższego niż R11 w skali RampTest, co odpowiada klasie antypoślizgowości PCV stosowanej w strefach mokrych. Przy spadku powyżej 15% przepisy wymagają dodatkowego karbowania betonu lub nacięć poprzecznych co 4 cm, ponieważ gładka powierzchnia staje się niebezpieczna już po pierwszym zmrożeniu.
Karbowanie wykonane zbyt płytko, poniżej 3 mm, nie spełnia funkcji trakcyjnej, a jedynie pogarsza odprowadzanie wody. Po dwóch sezonach eksploatacji rowki zapełniają się brudem i przestają działać.
Materiał posadzki powinien wytrzymywać cykliczne zamrażanie i rozmrażanie, oznaczone klasą ekspozycji XF4 według PN-EN 206. Beton C30/37 z domieszką napowietrzającą oraz żywicą polimerową na powierzchni kosztuje około 180-240 zł netto za metr kwadratowy wraz z wykonaniem, lecz wytrzymuje 25 lat bez widocznych ubytków.
Ruch prosty
Minimalna szerokość 3,0 m przy spadku 12% wystarcza dla aut osobowych. Odwodnienie liniowe po jednej stronie, karbowanie poprzeczne co 4 cm.
Ruch na łuku
Poszerzenie jezdni o 0,8 m przy promieniu wewnętrznym 6,5 m. Dodatkowy wpust w najniższym punkcie łuku, odwodnienie kierunkowe 2%.
Najczęstsze błędy przy projekcie zjazdu do garażu podziemnego checklista inwestora
Zbyt ostry łuk wewnętrzny to klasyczna pomyłka projektowa, która ujawnia się dopiero po oddaniu garażu do użytku. Promień wewnętrzny poniżej 5,5 m zmusza kierowców SUV-ów do manewrowania na kilku próbach, a lusterka boczne zaczepiają o narożniki ścian. W praktyce deweloperzy wracają do tematu po pierwszych skargach i przebudowują ściany, co kosztuje kilkadziesiąt tysięcy złotych.
Brak widoczności przy wlocie do garażu to drugie najczęstsze uchybienie. Kierowca wyjeżdżający z pochyłości potrzebuje minimum 2,5 m wolnej przestrzeni przed bramą, by zobaczyć nadjeżdżający samochód lub pieszego. Zasłonięcie pola widoczności reklamą lub zielenią oznacza, że pierwszy wypadek to kwestia tygodni.
Pomijanie ogrzewania wpustu podłużnego skutkuje zamarzaniem odpływu zimą i cofaniem się wody na pochylni. Kabel grzewczy o mocy 25 W na metr bieżący rury rozwiązuje problem, lecz wymaga doprowadzenia zasilania i zabezpieczenia różnicowoprądowego już na etapie instalacji elektrycznej. Dopisanie go po fakcie oznacza kucie posadzki.
Przy odbiorze garażu podziemnego warto zabrać ze sobą poziomicę laserową i plastikowy kątownik 30 cm. Poziomica pokaże, czy spadek poprzeczny faktycznie wynosi deklarowane 2%, a kątownik pozwoli zmierzyć głębokość karbowania w kilku punktach pochylni.
Sygnalizacja świetlna na wąskiej pochylni dwukierunkowej musi działać w trybie priorytetowym i posiadać własne zasilanie awaryjne na wypadek pożaru. Sam zapalony napis „STOP" przed wjazdem, bez sensora zajętości, nie chroni przed kolizją dwóch aut jadących z przeciwnych kierunków. Rozwiązaniem jest czujka indukcyjna w nawierzchni.
Wentylacja mechaniczna garażu podziemnego powinna zapewniać wymianę powietrza na poziomie 1,5 wymiany na godzinę przy ruszaniu aut zimą, gdy spaliny kumulują się przy wlocie pochylni. Zbyt słaby wentylator sprawia, że tlenek węgla przedostaje się do klatki schodowej, szczególnie przy różnicy ciśnień między poziomem ulicy a podziemiem.
Checklista odbiorowa zjazdu
- Pomiar spadku podłużnego laserem na całej długości pochylni, wartość nie powinna przekraczać 15% w garażu zamkniętym.
- Sprawdzenie głębokości karbowania w pięciu losowych punktach, minimum 3 mm przy spadku powyżej 12%.
- Próba wodna wpustu podłużnego przy intensywnym nalewaniu z węża ogrodowego przez 5 minut.
- Pomiar widoczności przy otwartej bramie, kierowca siedzący w aucie powinien widzieć ulicę w całym lusterku wstecznym.
- Test sygnalizacji świetlnej w obu kierunkach przy symulowanym zatorze dwóch pojazdów.
- Weryfikacja promienia wewnętrznego łuku szablonem o wymiarze 4,7 m, czyli obrysie typowego SUV-a.
- Kontrola ogrzewania wpustu po 30 minutach pracy w temperaturze -5°C.
- Sprawdzenie oznakowania poziomego, białe pasy o szerokości 12 cm co 50 cm na całej długości.
Spadek zjazdu do garażu podziemnego to nie samowola projektanta, lecz ściśle określony kompromis między komfortem kierowcy, bezpieczeństwem pieszych i kosztami inwestycji. Trzymanie się wartości 10-12% dla ruchu prostego, staranne odwodnienie i antypoślizgowa posadzka pozwalają uniknąć reklamacji oraz kosztownych modernizacji w pierwszych latach użytkowania obiektu.
Źródła danych: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm., isap.sejm.gov.pl), PN-EN 1991-1-1 Eurokod 1, PN-EN 206 Beton, klasyfikacja RampTest R11 (bfrl.bam.de).
