Pochylnia do garażu podziemnego – wymiary, spadek i przepisy, które musisz znać

Projektowanie zjazdu do garażu podziemnego to moment, w którym rachunek błędów rośnie bardzo szybko. Za wąska jezdnia, zbyt stromy spadek, brak miejsca na manewr kierowcy z niepełnosprawnością każda taka decyzja kosztuje potem przebudowy albo odmowę odbioru. Polskie warunki techniczne (§102-108 rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie) precyzyjnie regulują te parametry, ale surowy zapis urzędowy rzadko mówi wprost, co to oznacza dla Twojej płyty fundamentowej, dla spadku posadzki i dla wentylacji. Poniżej znajdziesz konkretne wartości liczbowe, mechanizmy stojące za przepisami oraz siedem pułapek, w które wpadają inwestorzy.

• Szerokość i spadek zjazdu do garażu podziemnego co mówią warunki techniczne
• Droga manewrowa przy pochylni i wymogi dostępności
• Wentylacja i bezpieczeństwo garażu podziemnego
• Najczęstsze błędy przy projektowaniu pochylni do garażu podziemnego

Szerokość i spadek zjazdu do garażu podziemnego co mówią warunki techniczne

Zacznijmy od samej pochylni, bo to ona dyktuje geometrię całego garażu. Jej minimalna szerokość to 2,7 m dla ruchu jednopasmowego oraz 5,5 m dla dwupasmowego różnica wynika z fizyki mijania się dwóch samochodów osobowych na wzniesieniu, gdzie kierowca nie ma możliwości gwałtownego skrętu w razie błędu.

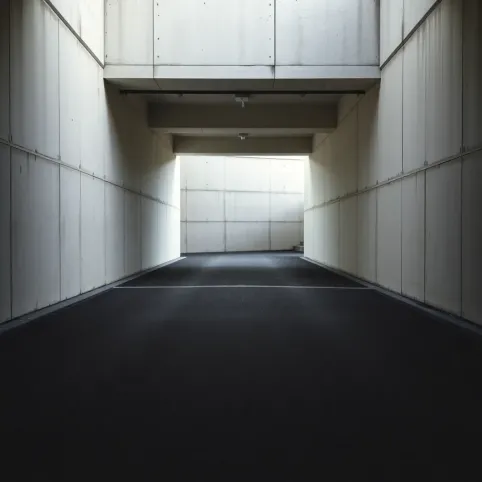

Spadek podłużny pochylni na zewnątrz budynku nie może przekraczać 15% w strefie pierwszych 5 metrów od wjazdu, licząc od krawędzi jezdni. Dalej, już wewnątrz garażu, dopuszczalne nachylenie rośnie do 25% w przypadku garaży wielopoziomowych i do 18% w garażach jednopoziomowych podziemnych. Te liczby nie są przypadkowe 15% to próg, przy którym standardowy samochód osobowy zaczyna tracić przyczepność przedniej osi na mokrej nawierzchni.

Załamanie niwelety na granicy strefy zewnętrznej i wewnętrznej musi mieć łuk pionowy o promieniu co najmniej 15 m. Bez tego podwozie nisko zawieszonych aut (obecnie popularne SUV-y coupe) zahacza o krawężnik przy wjeździe. W praktyce oznacza to cofnięcie ściany garażu o dodatkowe 1,5-2 m względem lica budynku.

Przy pochylni jednopasmowej niezbędna jest sygnalizacja świetlna informująca o zajętości pasa najczęściej stosuje się czerwoną i zieloną strzałkę na wysokości 2,2 m nad jezdnią, sterowaną fotokomórką na wlocie i wylocie. Brak tej sygnalizacji to najczęstsza przyczyna kolizji w wąskich zjazdach osiedlowych.

Wysokość w świetle bramy wjazdowej oraz pierwszych 5 m pochylni nie może być mniejsza niż 2,2 m. Dalej, już w poziomej części garażu, wymiar ten rośnie do 2,3 m w świetle konstrukcji. To ważne rozróżnienie, bo na pochylni liczy się geometria pionowa samochodu w ruchu, a nie statyczne światło bramy.

Droga manewrowa przy pochylni i wymogi dostępności

Szerokość drogi manewrowej zależy od kąta ustawienia stanowisk postojowych względem osi jazdy. Przy parkowaniu prostopadłym potrzebujesz 5,0 m, przy 60° 4,0 m, przy 45° 3,5 m, a przy równoległym zaledwie 3,0 m. Te wartości wynikają z promienia skrętu samochodu osobowego klasy średniej (obecnie ok. 5,5 m) i zapasu 0,5 m na otwarcie drzwi.

W garażu podziemnym dochodzi jeszcze jeden wymóg: dojazd do windy lub pochylni dla osób z niepełnosprawnością ruchową. Szerokość tego dojazdu musi wynosić co najmniej 1,2 m, a przy różnicach poziomów powyżej 0,5 m konieczna jest winda, nie pochylnia. Pochylnia dla pieszych dopuszczalna jest tylko przy niewielkich deniwelacjach, z nachyleniem do 8%.

Pochylnia dla samochodów i pochylnia dla pieszych to dwa odrębne elementy projektu, choć często mylnie łączone. Przy różnicy poziomów powyżej jednej kondygnacji garażowej schody jako dojście mogą zastępować pochylnię pieszą, ale tylko wtedy, gdy w budynku istnieje równoległy dostęp windowy. W przeciwnym razie co najmniej 0,75 m pasa ruchu pieszego trzeba wydzielić balustradą o wysokości 1,1 m od strony jezdni.

Wentylacja i bezpieczeństwo garażu podziemnego

Garaż podziemny zamknięty wymaga wentylacji mechanicznej z czujnikami tlenku węgla i LPG to bezwzględny wymóg §108. Krotność wymiany powietrza wynosi minimum 1,5 raza na godzinę dla wentylacji grawitacyjnej, ale w praktyce przy garażach podziemnych stosuje się wyłącznie mechaniczną, sterowaną czujnikami. Sterowanie reaguje na stężenie CO powyżej 30 ppm lub LPG powyżej 10% dolnej granicy wybuchowości.

Garaż otwarty to szczególny przypadek ściany zewnętrzne muszą mieć otwory wentylacyjne o łącznej powierzchni co najmniej 35% powierzchni ścian, a zagłębienie posadzki poniżej poziomu terenu nie może przekraczać 0,6 m. Przy głębszym posadowieniu garaż formalnie przechodzi w kategorię podziemnego, a wymagania wentylacyjne zaostrzają się radykalnie.

System detekcji musi automatycznie załączać wentylatory awaryjne o wydajności co najmniej 6-krotnej wymiany na godzinę w przypadku przekroczenia progu alarmowego. Centrale wentylacyjne w garażach podziemnych lokalizuje się poza strefą pożarową garażu, a kanały wywiewne prowadzi ponad dach budynku, minimum 1 m powyżej okien najwyższej kondygnacji mieszkalnej.

Najczęstsze błędy przy projektowaniu pochylni do garażu podziemnego

Za mała wysokość w świetle to klasyk. Projektant rysuje 2,2 m na pochylni, zapominając, że próg bramy podnosi się o 15-20 cm względem posadzki, a zawieszenia nowoczesnych aut sięgają już 1,4 m przy masywnych felgach. Efekt? Brama uderza w dach SUV-a przy wjeździe.

Brak sygnalizacji na pochylni jednopasmowej to drugi grzech główny. Dwa samochody wjeżdżają jednocześnie, nie ma jak się minąć, a awaryjne wycofywanie na spadku 18% kończy się zarysowaniem zderzaków. Rozwiązanie to fotokomórki na wlocie i wylocie oraz sygnalizator świetlny.

Pomijanie wymagań dostępności to trzecia pułapka. Inwestorzy zakładają, że skoro nie ma mieszkań powyżej, winda nie jest potrzebna. Tyle że przepis (§194) mówi o dostępie do kondygnacji garażowych, a nie mieszkalnych. Przy więcej niż jednej kondygnacji podziemnej winda jest obowiązkowa.

Spadek posadzki poniżej 1% w obrębie stanowisk postojowych to czwarty błąd. Woda z mycia samochodów, topniejącego śniegu i skroplin nie spływa do wpustów, stagnuje i powoduje korozję posadzki oraz oblodzenie zimą. Norma wymaga spadku 1,5-2,5% w kierunku wpustów, a przy stanowiskach progu 30 mm oddzielającego je od drogi manewrowej.

Niewłaściwe odprowadzenie wody z pochylni to piąty błąd. Deszczówka spływająca po zjeździe trafia prosto do garażu, jeśli nie ma odwodnienia liniowego na granicy strefy zewnętrznej i wewnętrznej. Wpust podgrzewany elektrycznie lub podłączony do instalacji deszczowej to absolutne minimum.

Brak rezerwy na instalacje to szósty problem. Pochylnia zajmuje przestrzeń, w której zwykle planowano piony wentylacyjne, kanały kablowe i przepusty instalacji ppoż. Bez koordynacji międzybranżowej projektant pochylni musi przebudowywać trasy po akceptacji rysunków architektonicznych.

Siódmy, często pomijany błąd to niewłaściwe cofnięcie ściany garażu otwartego względem budynku mieszkalnego. Jeśli garaż jest otwarty i bezpośrednio przylega do elewacji z oknami, wymagane jest cofnięcie o 6 m lub zastosowanie okien nieotwieralnych z wentylacją mechaniczną (§12 oraz §271 WT). Lista pomieszczeń wykluczonych nad garażem otwartym obejmuje sypialnie, pokoje dziecięce i pomieszczenia pracy stałej.

Checklista projektowa przed odbiorem garażu podziemnego

• Szerokość pochylni: 2,7 m (jednopasmowa) lub 5,5 m (dwupasmowa)
• Spadek zewnętrzny do 15%, wewnętrzny do 18% (jednopoziomowy) lub 25% (wielopoziomowy)
• Łuk załamania niwelety o promieniu min. 15 m
• Sygnalizacja świetlna na pochylni jednopasmowej
• Wysokość w świetle: 2,2 m na pochylni, 2,3 m w poziomie garażu
• Szerokość drogi manewrowej: 5,0 m przy parkowaniu prostopadłym
• Dojazd dla osób z niepełnosprawnością: 1,2 m + winda przy różnicy powyżej 0,5 m
• Spadek posadzki: 1,5-2,5% w kierunku wpustów
• Próg 30 mm oddzielający stanowiska od drogi manewrowej
• Wentylacja mechaniczna z czujnikami CO i LPG
• Krotność wymiany min. 1,5×/h, awaryjna 6×/h
• Izolacyjność akustyczna stropu nad garażem: R'A1 = 55 dB
• Szczelność na przenikanie spalin do pomieszczeń mieszkalnych
• Odwodnienie liniowe pochylni z wpustem podgrzewanym

Źródła danych: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), §102-108, §186, §194, §237, §271, §326. Norma PN-EN 1991-1-1 (Eurocode 1) oddziaływania na konstrukcje, część 1-1. Polska Norma PN-B-02151-3:2015 akustyka budowlana. Serwis isap.sejm.gov.pl pełny tekst aktualnego rozporządzenia.
