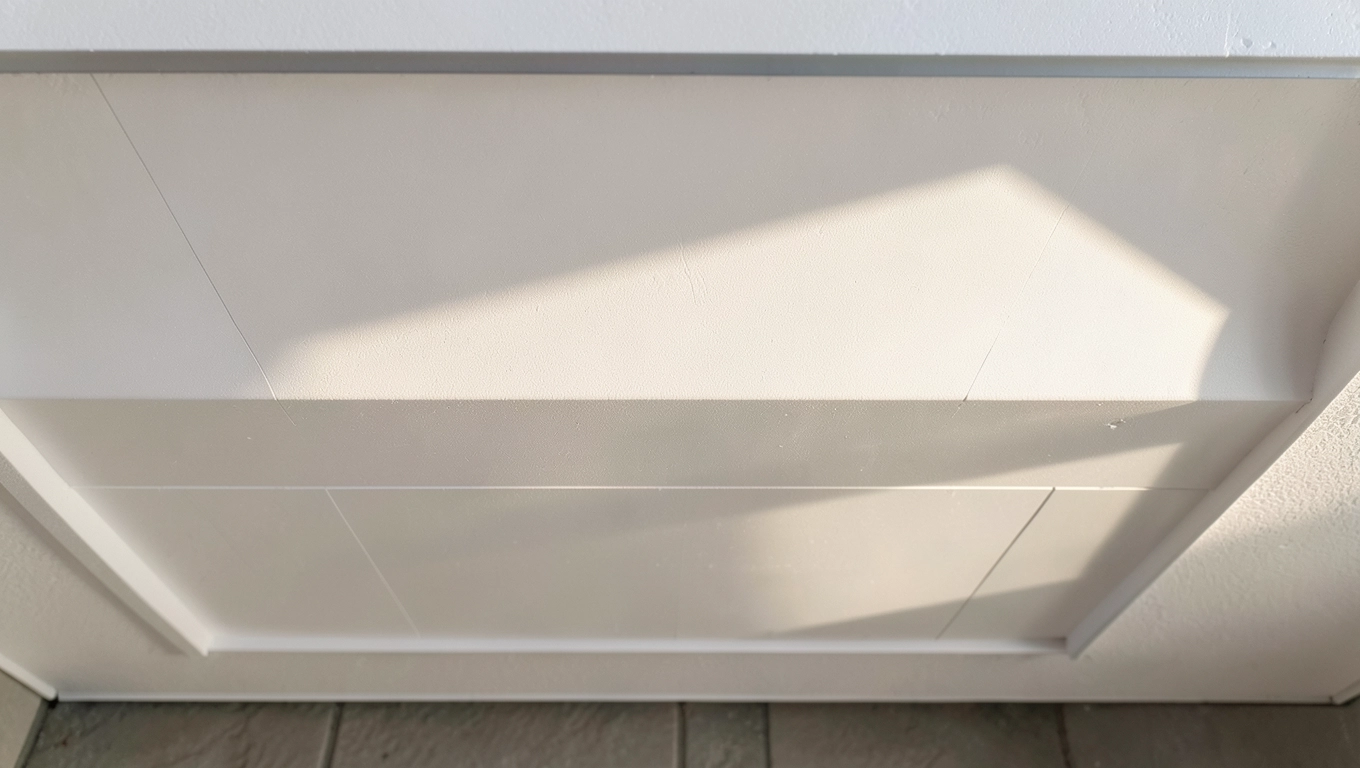

Wentylacja podbitki styropianowej: jak uniknąć zagrzybienia?

Podbitka styropianowa bez otworów wentylacyjnych to cichy problem, który przez dwa, trzy sezony potrafi zamienić solidny dach w wilgotną pułapkę. Para wodna z kuchni, łazienek i piwnicy przenika przez strop, kondensuje się na zimnych elementach więźby i nasącza ocieplenie. Wystarczy brak ciągłej szczeliny nad membraną lub choćby jedna zatkana kratka w okapie, żeby lambda wełny wzrosła o 30-40%, a krokwie pokryły się ciemnymi nalotami grzybów pleśniowych. Poniżej znajdziesz konkretne liczby, mechanizmy fizyczne i kolejność czynności, które pozwalają tego uniknąć.

• Ile otworów wentylacyjnych w podbitce styropianowej na parę krokwi?
• Kratki wentylacyjne do podbitki styropianowej: typy i rozmieszczenie
• Montaż kratek w podbitce styropianowej krok po kroku
• Skutki braku wentylacji podbitki styropianowej i najczęstsze błędy

Ile otworów wentylacyjnych w podbitce styropianowej na parę krokwi?

Podstawowa reguła wynika z prostej zależności: na każdy metr kwadratowy połaci dachu potrzeba około 0,5-1,0 cm² powierzchni otworów wlotowych w okapie. Przy typowej krokwi o rozstawie 80-90 cm wychodzi jedno okrągłe wlot powietrza o średnicy 5-6 cm na każdą parę krokwi. W dachu o powierzchni 200 m² z rzędem 30 par krokwi daje to 30 kratek, choć przy mniejszym rozstawie wystarczy co trzecia para.

Kiedy pokrycie opiera się na sztywnym poszyciu z desek lub płyt OSB, szczelina wentylacyjna musi mierzyć minimum 3-4 cm pomiędzy poszyciem a spodem kontrłat. W takiej sytuacji kratki w podbitce pełnią rolę jedynego wlotu powietrza, więc wymagana gęstość rośnie: jedno wlot na każdą parę krokwi, by przepływ objętościowy osiągnął 0,0025 m³/s na metr kwadratowy dachu, zgodnie z zasadami projektowania przekroju wentylowanego w PN-EN 1991-1-3 oraz wytycznymi producentów membran dachowych.

Inaczej wygląda kalkulacja, gdy dach kryje membrana wysokoparoprzepuszczalna i brak sztywnego poszycia. Para może wydostać się przez membranę, ale świeże powietrze wciąż musi wejść przez okap, by wymieść wilgoć. Tutaj jedno wlot powietrza na dwie, a nawet trzy pary krokwi zwykle wystarcza, o ile szczelina między membraną a wełną ma 2-3 cm. Każdy milimetr zwężenia tej szczeliny zwiększa opór przepływu i wymusza częstsze rozmieszczenie kratek.

Styropianowa podbitka zachowuje się podobnie do paneli PVC: nie przepuszcza pary, więc każdy element nieprzecięty otworem staje się barierą dla ciągu. W praktyce oznacza to, że projektując rozmieszczenie kratek, trzeba pamiętać o ciągłości kanału od okapu do kalenicy, bo jedynie wtedy wymuszony ruch powietrza usuwa wilgoć. Pojedyncze otwory rozstawione nieregularnie działają słabiej niż systematyczny ciąg, nawet jeśli ich sumaryczna powierzchnia teoretycznie zaspokaja normę.

Kratki wentylacyjne do podbitki styropianowej: typy i rozmieszczenie

Kratki okrągłe z siatką metalową pozostają najczęstszym rozwiązaniem dla podbitki ze styropianu, bo montaż wymaga jedynie nawiercenia otworu wiertłem koronowym i wciśnięcia elementu. Średnica 4,8-6 cm zapewnia 18-28 cm² przekroju, co dla typowych rozstawów krokwi w zupełności wystarcza. Siatka o oczku 1-1,5 mm chroni przed osami i szerszeniami, jednocześnie nie hamując przepływu w zauważalny sposób, ponieważ strata ciśnienia na siatce wynosi zaledwie 2-3 Pa przy typowej prędkości 0,5 m/s.

Drugim popularnym wariantem są perforowane pasy listwowe, montowane wzdłuż okapu. W podbitce styropianowej sprawdzają się gorzej niż w drewnianej, bo wymagają podcięcia materiału na całej długości pasa, a to otwiera drogę wilgoci w głąb płyty. Lepszym kompromisem są krótkie listwy z tworzywa o długości 50-80 cm, przykręcone co drugą parę krokwi i wyposażone w siatkę od wewnątrz. W domach z gotowymi panelami styropianowymi producenci oferują gotowe wkładki z PVC z filtrem na pył i owady.

Przy wyborze kratki liczy się materiał ramki. Stal ocynkowana wytrzymuje 15-20 lat w okapie, ale w strefie nadmorskiej warto wziąć stal nierdzewną A2, bo sól z powietrza przyspiesza korozję. PVC białe żółknie po 8-10 latach ekspozycji na UV i wówczas kratka zaczyna pękać, odsłaniając otwór. W dachach narażonych na silne nasłonecznienie lepsze są kratki w kolorze antracytowym z filtrem UV.

Rozmieszczenie otworów w podbitce styropianowej powinno tworzyć symetryczny, równomierny rząd wzdłuż całego okapu. Unikaj umieszczania kratek przy narożnikach budynku, bo tam ruch powietrza bywa zaburzony i tworzą się martwe strefy. Najlepszy efekt daje rzędowanie co drugą lub trzecią parę krokwi w środku długości ściany szczytowej, z zachowaniem minimum 60 cm od narożnika.

Kiedy otwory NIE wystarczą

Sama wentylacja podbitki styropianowej nie rozwiąże problemu, jeśli brakuje wylotu w kalenicy lub na dachu nie ma kominków wentylacyjnych. Najczęstszy błąd polega na łączeniu ciągu okapu z wentylacją łazienki, gdyż ciąg ten zasysa wilgotne powietrze z pomieszczenia i kieruje je prosto do konstrukcji dachu. Powietrze z kratki w okapie powinno pochodzić wyłącznie z zewnątrz, a nie z instalacji wywiewnej budynku.

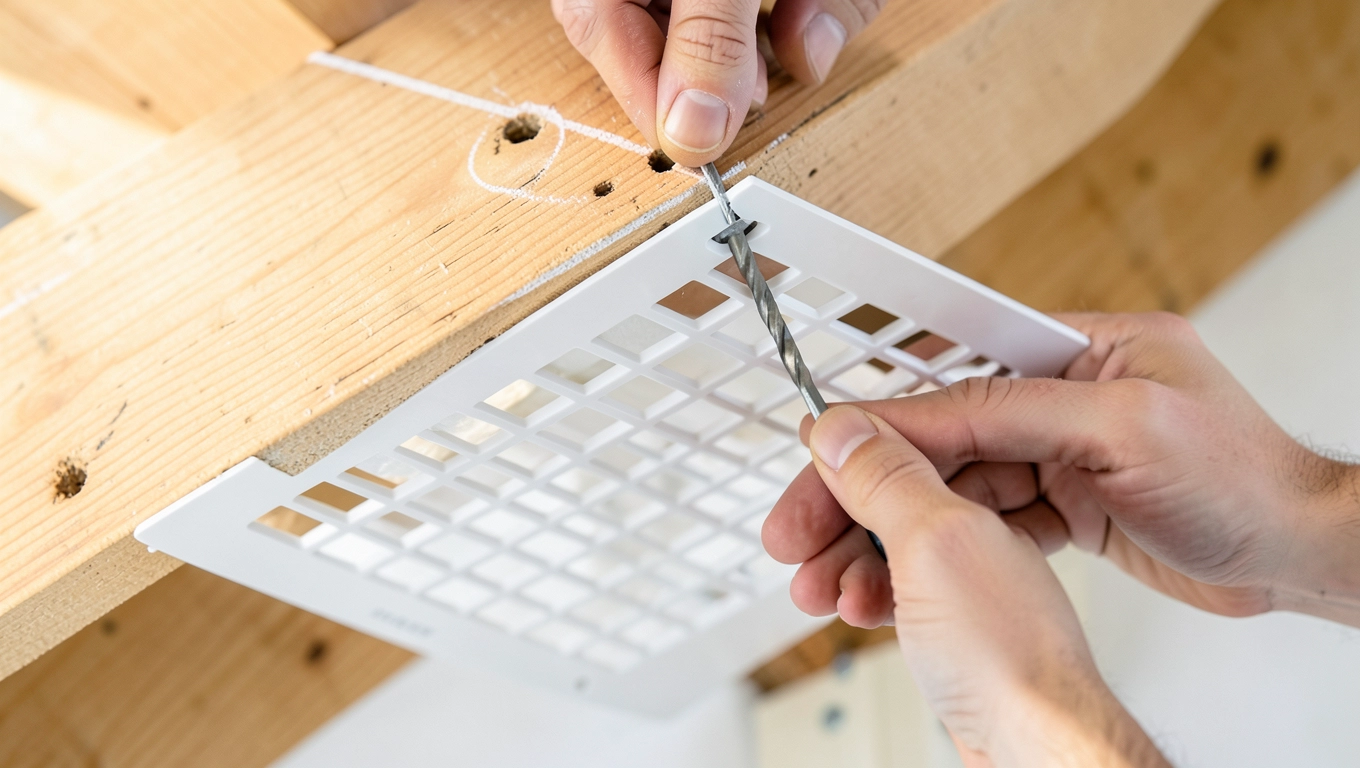

Montaż kratek w podbitce styropianowej krok po kroku

Montaż rozpoczynamy od wyznaczenia punktów, najlepiej kredą rysując linię poziomą w połowie wysokości końca krokwi, około 10-12 cm od dolnej krawędzi. W punktach tych nawiercamy otwory wiertłem koronowym 50-60 mm. Prędkość obrotowa 600-800 obr./min i niewielki docisk zapobiegają wyrwaniu styropianu, bo przy zbyt agresywnym wierceniu obrzeża otworu pękają i utrudniają potem szczelne osadzenie kratki.

Nawiercone otwory czyścimy z resztek styropianu, po czym wkładamy kratki z siatką, lekko wciskając je w wycięcie. Większość kratek ma kołnierz o średnicy o 8-10 mm większej od otworu, co zapewnia zakleszczenie bez dodatkowych wkrętów. W przypadku podbitki laminowanej cieńszą warstwą tynku cienkowarstwowego warto pod kołnierz podłożyć kroplę kleju montażowego, który wypełni mikroszczeliny i ustabilizuje kratkę na lata.

Przed przykręceniem kratek do podbitki warto skontrolować drożność szczeliny. Zwykła kartka A4 wsunięta przez otwór powinna lekko wysunąć się od strony dachu. Jej brak oznacza, że membrana jest przyklejona do kontrłat lub wełna wypełniła kanał i trzeba udrożnić szczelinę przed dalszą zabudową. Bez tego testu nawet idealnie rozmieszczone kratki w podbitce styropianowej nie zapewnią przepływu.

Narzędzia i materiały

• Wiertarka z wiertłem koronowym 50 mm oraz wiertło pilotujące 8 mm.
• Kratki wentylacyjne z siatką: najczęściej 30-60 sztuk w zależności od dachu.
• Klej montażowy do styropianu lub wkręty z kołkami do podbitki o zwiększonej twardości.
• Miarka, kreda, nóż montażowy do wyrównania obrzeży.
• Kliny dystansowe do utrzymania kratek w trakcie wiązania kleju.

Koszt materiałów przy dachu 200 m² to zwykle 80-200 zł, w tym kratki, siatki, wiertło i klej. Robocizna zajmuje dekarzowi 2-4 godziny, jeśli dach ma ciągłą szczelinę wentylacyjną i nie trzeba przebijać sztywnego poszycia. Najlepszy okres montażu to późna wiosna lub wczesna jesień, gdy temperatura powietrza oscyluje między 10 a 20°C. W silnym mrozie klej montażowy nie wiąże prawidłowo, a w upał powyżej 30°C styropian robi się zbyt miękki i kratka nie trzyma się obrzeża.

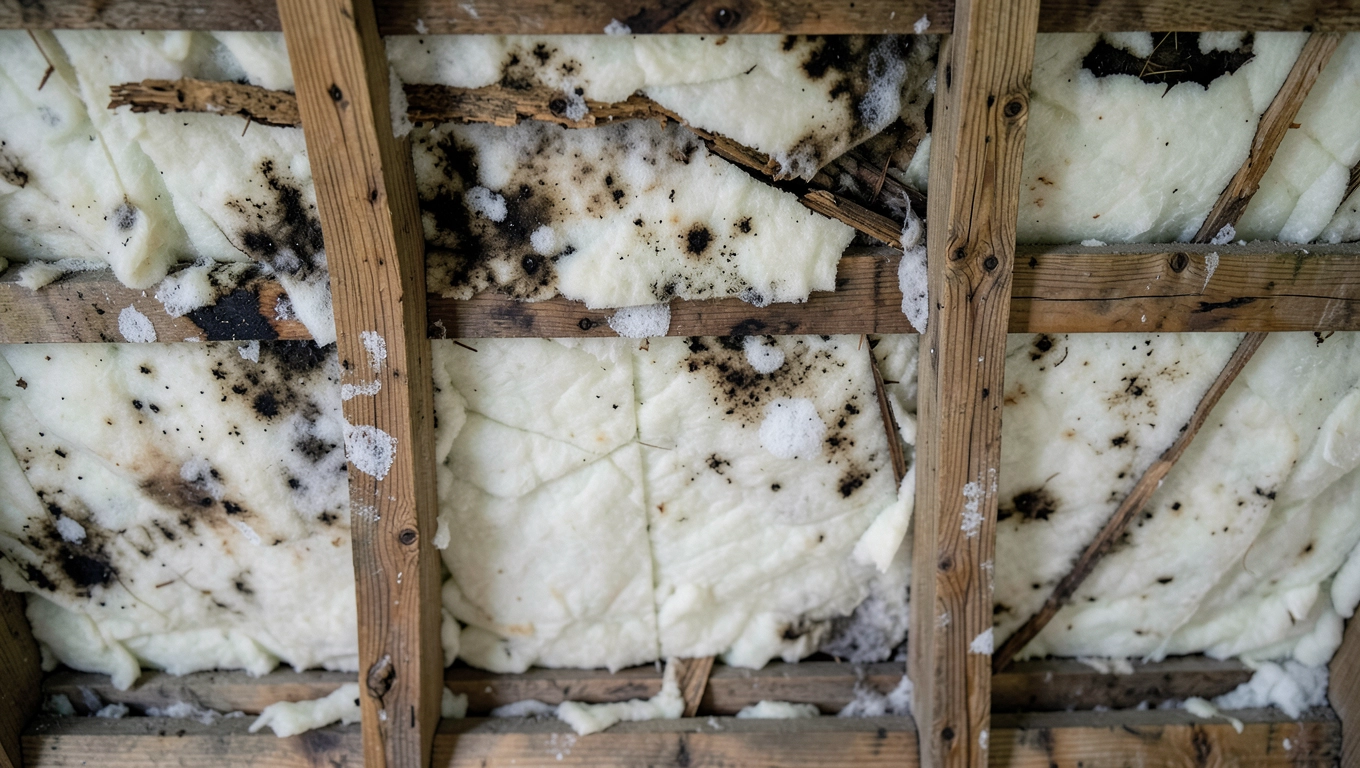

Skutki braku wentylacji podbitki styropianowej i najczęstsze błędy

Brak otworów wentylacyjnych w podbitce styropianowej prowadzi do gromadzenia wilgoci w warstwie ocieplenia i na spodniej stronie sztywnego poszycia. Para wodna z wnętrza domu przechodzi przez folię paroizolacyjną, w ilości 200-400 g na dobę dla 4-osobowej rodziny, a następnie kondensuje na chłodniejszych powierzchniach. Wełna mineralna przy 5% wilgoci traci około 30% właściwości izolacyjnych, przy 10% już ponad połowę, a punkt rosy wypada w obrębie krokwi, gdzie pleśń ma idealne warunki do rozwoju.

Kolejnym skutkiem jest biodegradacja drewna. Grzyb domowy rozkłada ligninę w tempie 0,5-1,5 mm rocznie przy wilgotności 22-28%, co w ciągu dekady potrafi osłabić przekrój krokwi o 10-15%. Koszt wymiany fragmentu więźby sięga kilkunastu tysięcy złotych, nie licząc konieczności demontażu dachu i ponownego krycia. Tymczasem 30-50 kratek w okapie kosztuje mniej niż 200 zł i zajmuje kilka godzin montażu.

Częstym błędem jest zaszpachlowanie lub zamalowanie otworów wentylacyjnych po sezonie, gdyż lato bywa suche i kratki wydają się zbędne. To pozorne rozwiązanie, gdyż wilgoć wraca wraz z pierwszymi przymrozkami i mostki termiczne w okolicy styropianu stają się widoczne jako ciemne smugi na otynkowanej elewacji. Inny grzech wykonawczy to pozostawienie otworów bez siatki, co w sierpniu kończy się gniazdem os w warstwie ocieplenia, a wybijanie gniazda to interwencja straży pożarnej.

Piątą pułapką jest zbyt mała powierzchnia otworów, poniżej 0,5‰ połaci dachu, która nie zapewnia wystarczającej wymiany powietrza nawet przy szczelnej membranie. W takiej sytuacji pomaga jedynie doróbka kratek w już zamontowanej podbitce, co wymaga zdjęcia paneli lub wycięcia otworów od strony elewacji. Szóstą, często pomijaną kwestią okazuje się brak nawiewników w ścianie szczytowej lub kalenicy, przez co powietrze nie ma dokąd uciekać i w podbitce tworzy się martwa strefa nadciśnienia.

Czy Twój dach potrzebuje wentylacji podbitki?

Jeśli odpowiesz twierdząco na poniższe pytania, montaż kratek wentylacyjnych jest konieczny. Dachy płaskie odwrócone lub kryte papą na pełnym deskowaniu z paroizolacją wymagają dodatkowo kominków w połaci, a sama podbitka nie wystarcza do odprowadzenia wilgoci.

• Czy Twoje pokrycie dachu opiera się na sztywnym poszyciu (deski, płyty OSB, MFP)?
• Czy między wełną a membraną lub sztywnym poszyciem jest ciągła szczelina 2-4 cm na całej długości krokwi?
• Czy w kalenicy lub na dachu znajdują się wyloty wentylacyjne (kominki, wywietrzniki, otwory w grzebieniu)?

Jeśli choćby na jedno pytanie odpowiadasz „nie", podbitka styropianowa bez otworów będzie się zawilgacać. W takim wypadku przed montażem kratek warto poprawić szczelinę wzdłuż okapu, zamontować kominek kalenicowy albo ułożyć dodatkowy pas kontrłat o grubości 2,5 cm.

Checklista dla wykonawcy

1. Zweryfikuj projekt dachu pod kątem szczeliny wentylacyjnej nad membraną lub poszyciem.
2. Wyznacz rzędy otworów w połowie wysokości końców krokwi, 60 cm od narożników.
3. Nawierć otwory wiertłem koronowym 50 mm, unikając szarpania struktury styropianu.
4. Osadź kratki z siatką, przyklej kołnierz do obrzeża jeśli podbitka ma warstwę tynku.
5. Sprawdź drożność szczeliny kartką A4 i usuń ewentualne zawinięcia membrany.
6. Zamontuj lub zweryfikuj wyloty w kalenicy: kominki, grzebień lub pas nadrynnowy.
7. Nie łącz ciągu podbitki z wentylacją łazienki, kuchni ani kotłowni.
8. Zabezpiecz otwory siatką o oczku 1-1,5 mm przed osami i szerszeniami.
9. Udokumentuj rozmieszczenie kratek zdjęciem w Exif z datownikiem dla inwestora.
10. Przekaż inwestorowi mapę z rozmieszczeniem otworów i zalecany przegląd co 2 lata.

Wentylacja podbitki styropianowej nie wymaga ani drogich komponentów, ani tygodni pracy. Trzeba natomiast trzymać się konkretnych wymiarów, rozmieścić kratki w równych odstępach i pilnować ciągłości szczeliny od okapu do kalenicy. W dachach o powierzchni do 200 m² wystarczy jedno popołudnie ekipy dekarskiej, 30-50 otworów nawierconych co 1,7-2,5 m oraz jedna kontrola kartką A4. Efektem jest sucha więźba, niezmienna lambda wełny i brak nalotów pleśni w obrębie ościeży okien dachowych nawet po ostrych zimach.

Jeśli Twój dach kryje membrana i nie masz sztywnego poszycia, w zupełności wystarczy 10-15 kratek ⌀ 5 cm rozmieszczonych co trzecią parę krokwi. Przy sztywnym posyciu z desek lub płyt OSB zwiększ liczbę do pełnej siatki: jedna kratka na każdą parę krokwi. Wpisz w komentarzu poniżej: membrana czy poszycie? Podpowiemy konkretną liczbę otworów dla Twojej połaci.

Źródła danych i normy: PN-EN 1991-1-3 (Eurocode 1, obciążenia śniegiem), PN-EN ISO 6946 (przenikanie ciepła), wytyczne producentów membran dachowych (BMI, Icopal, Creaton), instrukcje montażowe paneli styropianowych, dane GUS dotyczące typowej geometrii dachów w budownictwie jednorodzinnym (Central Statistical Office, strona internetowa: stat.gov.pl).
