Styropian pod ogrzewanie podłogowe z wypustkami

Wybór odpowiedniej izolacji pod rury grzewcze potrafi zadecydować o rachunkach za ogrzewanie na następne dwadzieścia lat. Źle dobrana płyta oznacza ucieczkę ciepła w dół, dłuższą reakcję termiczną wylewki i mostki termiczne przy ścianach. Styropian pod ogrzewanie podłogowe z wypustkami rozwiązuje oba problemy jednocześnie: izoluje i mocuje rurę bez spinek, folii ani dodatkowego rusztu. Poniższy tekst rozbiera ten produkt na czynniki pierwsze, od kodów EPS, przez prawidłowy montaż, po realne ceny i najczęstsze błędy wykonawcze.

• Parametry techniczne płyty EPS z wypustkami
• Montaż ogrzewania podłogowego na styropianie krok po kroku
• Styropian z wypustkami a mata profilowana i XPS
• Jaka grubość styropianu pod ogrzewanie podłogowe?
• 7 błędów montażowych, które kosztują reklamację
• Dokumentacja i normy
• Koszt systemu ogrzewania podłogowego
• Najczęstsze pytania inwestorów

Parametry techniczne płyty EPS z wypustkami

Każda płyta styropianowa z wypustkami do ogrzewania podłogowego otrzymuje kod zgodny z normą PN-EN 13163. Rozszyfrowanie tego ciągu liter i cyfr mówi więcej niż opis na opakowaniu, dlatego warto go znać przed zakupem.

Symbol EPS oznacza polistyren ekspandowany, czyli spieniony granulat styropianowy. Litera T informuje o tolerancji grubości (zwykle ±1 mm), CS(10) to wytrzymałość na ściskanie przy 10% odkształceniu, a BS określa wytrzymałość na zginanie. Symbol DS(N) gwarantuje stabilność wymiarową w warunkach normalnych, natomiast DLT(1) potwierdza odporność na odkształcenia pod długotrwałym obciążeniem termiczno-mechanicznym. Pełny opis konkretnego wyrobu znajduje się w Deklaracji Właściwości Użytkowych wystawianej przez producenta.

Klasa EPS 200 stanowi najczęstszy wybór pod wylewki cementowe i anhydrytowe w budynkach mieszkalnych. W garażach, halach przemysłowych czy na stropach o podwyższonym obciążeniu stosuje się EPS 300, ponieważ jego CS(10)300 sięga 30 000 kg/m². Z kolei EPS 100 sprawdza się tylko jako warstwa bazowa pod płytę z wypustkami, nigdy bezpośrednio pod rurę, gdyż przy długotrwałym obciążeniu termicznym wykazuje zbyt duże odkształcenia.

Wymiary i geometria wypustek

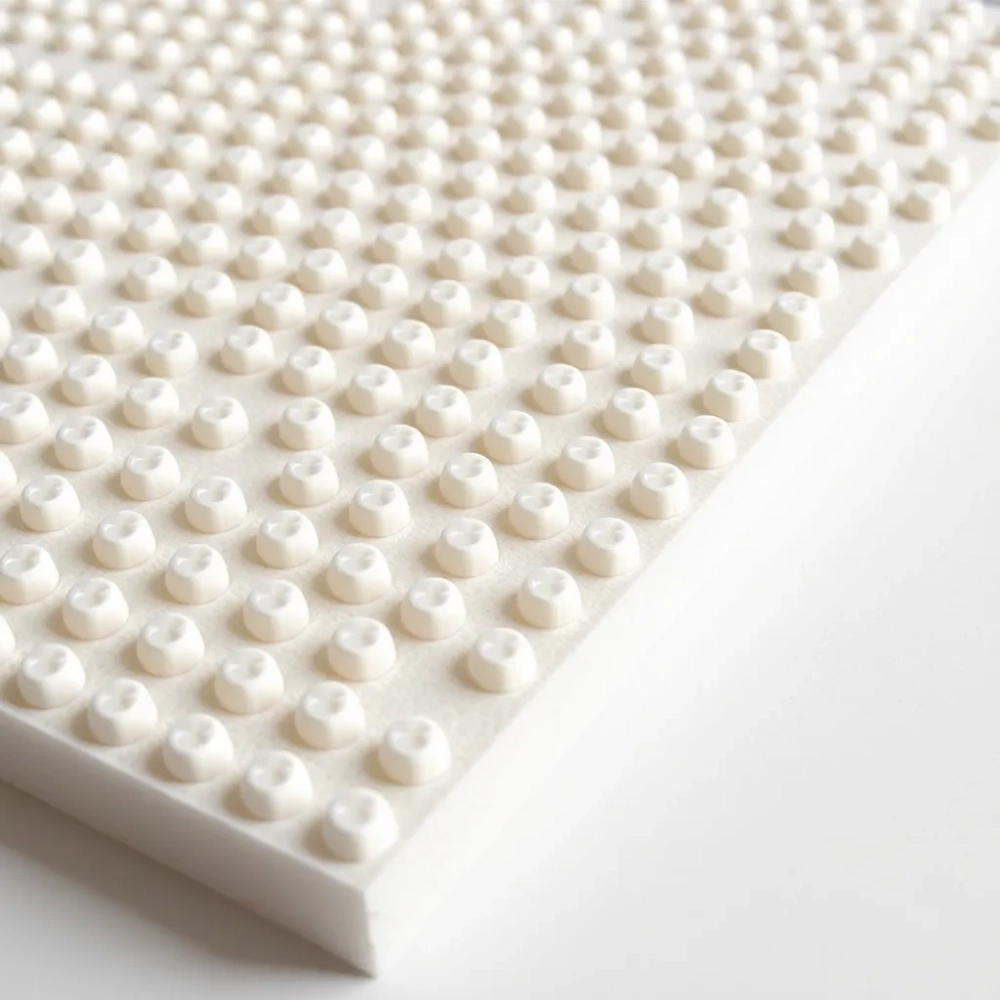

Standardowa płyta ma wymiar 1000 × 1000 mm lub 1200 × 800 mm. Grubość bazowa wynosi 20 mm, na której rozmieszczone są wypustki o wysokości 27 mm. Łączna wysokość gotowej warstwy izolacyjnej sięga więc 47 mm bez wylewki.

Wypustki ustawione są w rozstawie 50 mm w obu kierunkach, co pozwala prowadzić rurę w kroku co 5 cm. Średnice rur mieszczą się w przedziale 14-18 mm, a kształt wypustki zapewnia minimalny promień skrętu 60 mm dla rury 16 mm. Poniżej tej wartości rura zaczyna się zaciskać i rośnie opór hydrauliczny całej pętli.

Spodnia strona płyty posiada profil szachownicy z rowkami, które odprowadzają ewentualną wilgoć resztkową z podłoża. Krawędzie boczne wyprofilowane są na pióro-wpust, co eliminuje mostki termiczne i unoszenie się płyt podczas wylewania jastrychu. To rozwiązanie zastępuje tradycyjne łączenie na zakładkę, które w praktyce rozchodziło się pod naporem mieszanki.

Montaż ogrzewania podłogowego na styropianie krok po kroku

Poprawny montaż zaczyna się od podłoża, a nie od samej płyty. Betonowy strop musi być suchy, czysty i równy. Dopuszczalne nierówności wynoszą 3 mm na łacie dwumetrowej; większe różnice trzeba wyrównać masą samopoziomującą, ponieważ wypustki nie korygują krzywizn, tylko je powielają.

Krok 1 folia PE i dylatacja obwodowa

Na czysty strop rozkłada się folię polietylenową o grubości 0,2 mm z wywinięciem na ścianę do wysokości planowanej wylewki. Folia chroni styropian przed wilgocią resztkową i mleczkiem cementowym, które mogłyby wniknąć w szczeliny między płytami. Wzdłuż wszystkich ścian, słupów i progów układa się taśmę dylatacyjną z pianki PE o grubości 8-10 mm. Jej zadaniem jest kompensacja rozszerzalności termicznej jastrychu; bez niej wylewka pęknie przy pierwszym mocnym grzaniu.

Krok 2 warstwa bazowa EPS 100

Pierwszą warstwę stanowią płyty EPS 100 036 o grubości 10-12 cm (w domach energooszczędnych nawet 15 cm). To właściwa izolacja termiczna o deklarowanym λ ≤ 0,036 W/(m·K). Układa się je mijankowo, z przesunięciem spoin o połowę długości, bez szczelin większych niż 2 mm.

Krok 3 płyta z wypustkami

Na warstwę bazową nakłada się płyty EPS 200 z wypustkami, łącząc je na pióro-wpust. Mocowanie do podłoża wykonuje się klejem poliuretanowym w aerozolu lub niskoprężną pianką montażową; nie stosuje się kołków, bo przebijają folię PE i tworzą mostki akustyczne. Przy cięciu płyty nożem termicznym krawędź pozostaje gładka i nie kruszy się, co ma znaczenie przy łączeniu z sąsiednim arkuszem.

Krok 4 prowadzenie rur

Rurę PE-Xc lub PE-RT II o średnicy 16 × 2 mm wciska się stopą między wypustki bez żadnych spinek. Najczęściej stosowane układy to ślimak (spiralny) przy dużych powierzchniach oraz meander w strefach brzegowych i wąskich wnękach. Rozstaw rur wynosi 15 cm w strefie normalnej i 10 cm przy ścianach zewnętrznych, gdzie straty ciepła są największe.

Krok 5 próba ciśnieniowa

Przed wylewką instalację napełnia się wodą i poddaje próbie ciśnieniowej 6 bar przez 30 minut. Każdy spadek ciśnienia oznacza nieszczelność, zwykle w złączce lub miejscu, gdzie rura została przypadkowo przecięta. Wylanie jastrychu na niesprawdzony system to najdroższy błąd w całym procesie.

Krok 6 wylewka i wygrzewanie

Jastrych cementowy CT-C20-F4 lub anhydrytowy CAE-C25-F4 układa się warstwą 45 mm powyżej wypustek (czyli 70-75 mm razem z rurą). Po 21 dniach schnięcia cementu i 7 dniach anhydrytu wykonuje się wygrzewanie wstępne: temperatura wody rośnie o 5°C dziennie do osiągnięcia temperatury projektowej, a potem spada. Ten cykl stabilizuje warstwę i pokazuje ewentualne pęknięcia jeszcze przed ułożeniem posadzki.

Styropian z wypustkami a mata profilowana i XPS

Rynek oferuje trzy konkurencyjne systemy mocowania rur: płytę EPS z wypustkami, matę profilowaną z EPS (cieńszą, często z folią aluminiową) oraz folię z rowkami układaną na dowolnej izolacji. Poniższe porównanie pozwala dobrać wariant do konkretnej inwestycji.

Płyta EPS z wypustkami wygrywa w nowym budownictwie, gdzie liczy się szybki montaż, nośność i niski lambda. Mata profilowana sprawdza się przy remontach z ograniczoną wysokością podłogi (np. 6 cm zamiast 8 cm), ale wymaga dodatkowej warstwy folii aluminiowej dla równomiernego rozłożenia ciepła. XPS z rowkami to opcja premium: najniższy lambda, najwyższa wytrzymałość, ale cena dwu- lub trzykrotnie wyższa. Folia z rowkami pozostaje rozwiązaniem awaryjnym na istniejących izolacjach, gdy nie ma miejsca na klasyczną płytę.

Jaka grubość styropianu pod ogrzewanie podłogowe?

Grubość izolacji dobiera się na podstawie dwóch kryteriów: oporu cieplnego podłogi i dopuszczalnego obciążenia stropu. Polskie przepisy techniczno-budowlane nie narzucają sztywnych wartości dla domów jednorodzinnych, ale Warunki Techniczne 2021 wymagają, by łączny opór cieplny podłogi na gruncie wynosił co najmniej R ≥ 0,5 m²·K/W. W praktyce oznacza to 10-15 cm EPS 100 pod płytą z wypustkami.

Przelicznik jest prosty: R = d / λ. Dla EPS 100 036 o λ = 0,036 każdy centymetr grubości daje 0,028 m²·K/W oporu. Żeby osiągnąć R = 0,5, potrzeba więc 18 cm EPS 100. W praktyce wystarcza 12-15 cm, bo resztę dokłada warstwa z wypustkami (EPS 200, λ = 0,033) oraz jastrych. Pamiętaj, że podłoga na gruncie traci ciepło inaczej niż ta na stropie międzykondygnacyjnym, gdzie od dołu grzeje niższa kondygnacja.

7 błędów montażowych, które kosztują reklamację

Najczęstsze usterki ogrzewania podłogowego wynikają nie z wad produktu, lecz z pośpiechu lub niewiedzy wykonawcy. Oto lista grzechów głównych, które pojawiają się niemal na każdej kontroli powykonawczej.

• Brak dylatacji obwodowej przy ścianach powoduje pękanie wylewki i odspajanie jej od styropianu. Taśma dylatacyjna to nie ozdoba, lecz element obowiązkowy.
• Pominięcie folii PE pod styropianem sprawia, że mleczko cementowe wchodzi w szczeliny płyt i tworzy tzw. mostki akustyczne. Efektem są trzaski przy chodzeniu i nierówna płaszczyzna podłogi.
• Zbyt cienka wylewka poniżej 35 mm nad rurą powoduje pękanie i przegrzewanie fragmentów posadzki. Polskie wytyczne ITB mówią o minimum 45 mm nad rurą dla wylewek cementowych.
• Brak izolacji obwodowej w narożnikach to klasyczny mostek termiczny. W narożnikach budynku temperatura podłogi spada o 2-3°C, a wrażenie zimnej stopy wraca przy każdym poranku.
• Łączenie płyt bez pióra-wpustu w miejscach cięcia pozostawia szczeliny, przez które wylewka wpływa pod izolację. Skutkuje to punktowym osiadaniem i trzaskami w podłodze.
• Prowadzenie rur bez próby ciśnieniowej oznacza ukrycie ewentualnego wycieku pod wylewką. Naprawa wymaga kucia całej podłogi, a niekiedy także sąsiedniego pomieszczenia.
• Wylewanie jastrychu na mokrą folię lub brudne wypustki obniża przyczepność i powoduje odspajanie się warstwy wierzchniej. Przed wylewką powierzchnię płyt odkurza się i lekko zwilża.

Dokumentacja i normy

Każda płyta styropianowa z wypustkami dopuszczona do obrotu na polskim rynku musi posiadać Deklarację Właściwości Użytkowych (DWU) wystawioną na podstawie normy zharmonizowanej EN 13163:2012+A1:2015. Dokument ten zawiera deklarowane wartości wszystkich parametrów oznaczonych kodem, klasę reakcji na ogień (zwykle E), nasiąkliwość i stabilność wymiarową. Bez DWU nie można wprowadzić wyrobu na rynek budowlany w UE.

Projekt ogrzewania podłogowego wykonuje się zgodnie z normą PN-EN 1264 (systemy ogrzewania podłogowego wbudowanego), a obliczenia cieplne opierają na PN-EN ISO 13370 (wymiana ciepła przez grunt) i PN-EN 12831 (obciążenie cieplne budynków). Dobór grubości izolacji podłogi na gruncie wynika z obowiązujących Warunków Technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z 2002 r. z późniejszymi zmianami).

Koszt systemu ogrzewania podłogowego

Cena samej płyty EPS 200 z wypustkami wynosi orientacyjnie 55-85 PLN/m², w zależności od producenta i grubości. Do tego dochodzi warstwa bazowa EPS 100 036 (10-15 cm) w cenie 35-55 PLN/m², rura PE-Xc 16 × 2 mm (4-7 PLN/mb) oraz taśma dylatacyjna, folia PE i rozdzielacz.

Kompletny system z robocizną to koszt rzędu 30 000-38 000 PLN dla 100 m², czyli 300-380 PLN/m². Cena obejmuje wszystkie warstwy od folii po jastrych, ale nie uwzględnia źródła ciepła (kotłowni, pompy ciepła) ani wykończenia podłogi.

Najczęstsze pytania inwestorów

Czy płyta z wypustkami może leżeć bezpośrednio na gruncie?

Nie, bo nie spełnia wymagań wytrzymałościowych i izolacyjnych dla podłogi na gruncie. Pod nią zawsze układa się warstwę EPS 100 036 lub XPS o łącznej grubości wynikającej z obliczeń cieplnych.

Jaką średnicę rury wybrać do wypustek?

Najczęściej stosuje się 16 mm, bo mieści się w standardowym rozstawie wypustek i zapewnia optymalny stosunek wydajności do oporów. Rury 18 mm stosuje się przy rozstawie co 20 cm w dużych halach, a 14 mm przy remontach z ograniczoną wysokością.

Czy wypustki wytrzymują chodzenie podczas montażu?

Płyta EPS 200 z wypustkami ma CS(10)200, więc chodzenie po niej w miękkim obuwiu nie stanowi problemu. Montażyści powinni jednak unikać stawiania ciężkich palet z wylewką bezpośrednio na krawędziach, bo mimo pióra-wpustu mogą punktowo wgnieść wypustki.

Czy można łączyć płyty różnych producentów?

Geometria wypustek bywa zbliżona, ale tolerancje różnią się. Bezpieczniej trzymać się jednego producenta w obrębie jednej kondygnacji, bo minimalna różnica 1 mm w rozstawie potrafi utrudnić prowadzenie rury na styku arkuszy.

Ile trwa wygrzewanie wstępne?

Standardowy cykl trwa 7-10 dni. Temperatura wody rośnie o 5°C dziennie od 20°C do maksimum projektowego, utrzymuje się przez 2-3 dni, a potem spada. Wygrzewanie można zacząć po 21 dniach od wylania jastrychu cementowego lub 7 dniach w przypadku anhydrytu.

Styropian pod ogrzewanie podłogowe z wypustkami łączy dwie role: izolacji termicznej i szalunku montażowego dla rury. Prawidłowo dobrany (EPS 200, λ 0,033, CS(10)200) i ułożony na warstwie bazowej EPS 100 036 zapewnia niskie straty ciepła, szybki montaż bez spinek oraz trwałość na dwadzieścia kilka lat eksploatacji. Najważniejsze pozostają trzy rzeczy: właściwa grubość izolacji bazowej, szczelna folia PE i dylatacja obwodowa oraz próba ciśnieniowa przed wylewką. Te trzy elementy decydują o tym, czy podłoga będzie grzała bezawaryjnie przez następne dekady, czy też stanie się kosztowną lekcją.

Zadzwoń lub napisz, pomożemy dobrać grubość bazową, obliczyć liczbę obwodów i przygotować zestawienie materiałów dla Twojej kondygnacji.

Źródła: PN-EN 13163:2012+A1:2015 (Wyroby do izolacji cieplnej w budownictwie Wyroby ze styropianu EPS), PN-EN 1264 (Ogrzewanie podłogowe wbudowane), Warunki Techniczne 2021 (Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. z późn. zm.), Deklaracja Właściwości Użytkowych producenta płyt EPS, Instytut Techniki Budowlanej ITB instrukcje projektowania ogrzewania podłogowego.
