Płyty styropianowe z klinkierem: rodzaje, grubość, montaż

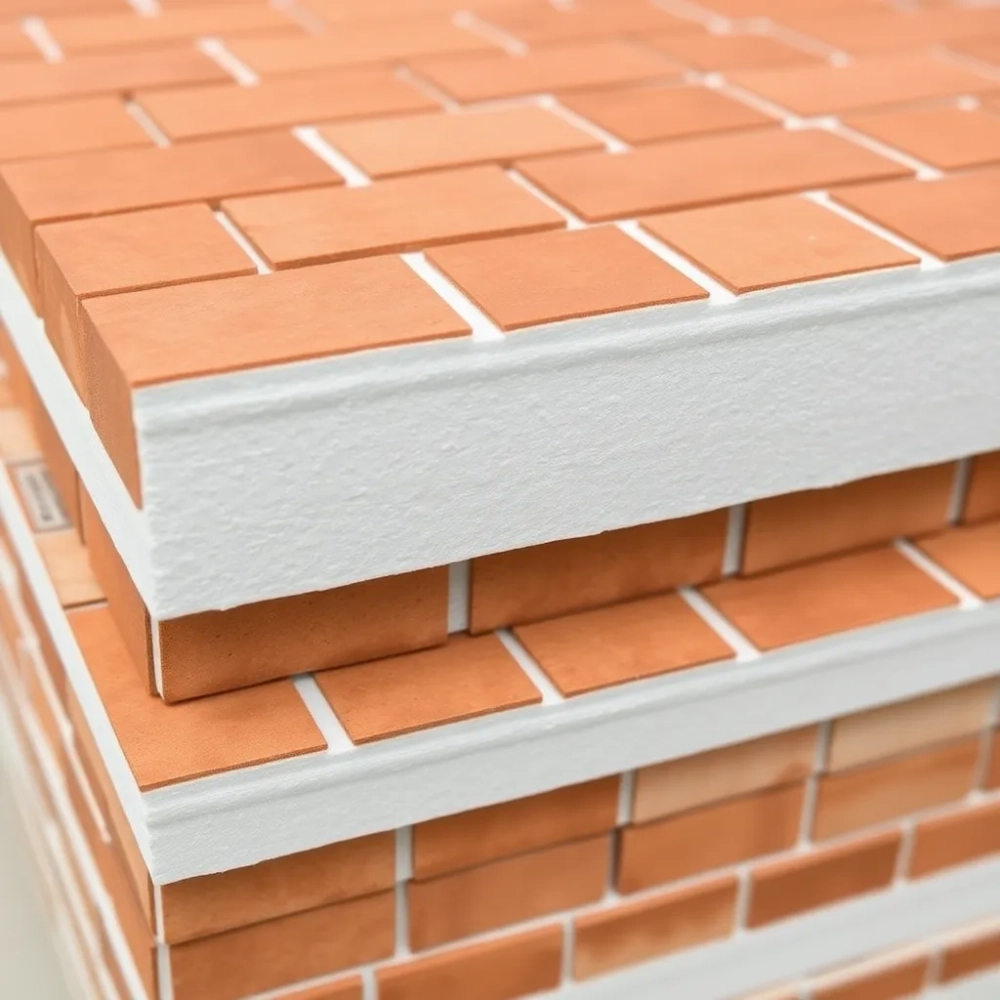

Płyty styropianowe z klinkierem to płyty ocieplające z EPS, w które fabrycznie wprasowano płytki klinkierowe albo na których płytki przykleja się w wyprofilowanych prowadnicach. Dzięki temu jedna warstwa systemu ociepla ścianę zewnętrzną i od razu tworzy elewację z cegły. Stosuje się je w nowych domach i przy termomodernizacji, gdy inwestor chce wyglądu klinkieru bez osobnego fundamentu pod ścianę licową. Przed wyborem porównaj trzy rzeczy: sposób łączenia płytki z płytą, grubość i lambdę styropianu oraz dokumenty techniczne systemu.

• Jak działają płyty styropianowe z klinkierem?
• Jaka grubość styropianu i jaka lambda?
• Czy elewacja z klinkieru na styropianie jest możliwa?
• Czy płytka klinkierowa nadaje się na zewnątrz?
• Jak wygląda montaż płyt styropianowych z klinkierem?
• Ile kosztuje m² elewacji z klinkieru na styropianie?
• Najczęstsze błędy przy płytach styropianowych z klinkierem

Jak działają płyty styropianowe z klinkierem?

Płyta styropianowa z klinkierem łączy izolację cieplną i okładzinę w jednym systemie, ale producenci robią to na trzy sposoby: płytka jest wprasowana w styropian, wklejana w prowadnice albo przyklejana na zwykłe ocieplenie zamiast tynku. Od wariantu zależy, jakich płytek możesz użyć, jak ułożysz fugi i ile pracy zostaje na budowie.

Styromat od 2009 roku wytwarza bezklejowy system płyt klinkierowych Styromat, w którym płytka jest trwale połączona ze styropianem bez kleju, a gotowe płyty montuje się na sucho. W systemie ArtBrick na styropianie EPS płyta ma profilowane prowadnice, a płytki przykleja się dopiero na ścianie, bez zatapiania siatki zbrojącej. Trzecia droga to system ociepleń EPS z płytką klinkierową Termo Organika: klasyczny ETICS, w którym tynk cienkowarstwowy zastępują lekkie mineralne płytki ELASTOLITH.

W systemach ociepleń INFATEC podstawą jest formowana automatycznie płyta INFATEC P o wysokiej gęstości i stabilnych wymiarach, a zaprawa ThinB pozwala przykleić płytki i wypełnić fugi jednocześnie.

Który wariant płyt z klinkierem wybrać?

• Jeśli ściany są długie i proste, a chcesz płytek 14 mm lub grubszych w układzie poziomym, wybierz płytę z prowadnicami: fugi poziome wychodzą równo, a pionowe się pokrywają.
• Jeśli planujesz jodełkę, układ pionowy albo elewacja ma dużo okien i trudno utrzymać równy podział, wybierz płytę bez prowadnic, na której fugę można lekko przesuwać.
• Jeśli zależy ci na montażu bez mokrych zapraw i niezależnym od pogody, wybierz płytę z wprasowanym klinkierem.
• Jeśli dom ma już typowe ocieplenie ETICS albo chcesz łączyć klinkier z tynkiem na tej samej ścianie, rozważ lekką płytkę systemową w miejsce tynku.

Jaka grubość styropianu i jaka lambda?

Grubość płyty styropianowej z klinkierem dobiera się do wymaganego współczynnika U całej ściany: dla ścian zewnętrznych nowych budynków Warunki Techniczne 2021 dopuszczają najwyżej 0,20 W/(m²·K). W systemie ArtBrick izolacja ma od 6 do 30 cm, ze styropianu białego o λ 0,036 W/(m·K) albo grafitowego o λ 0,031 W/(m·K).

Niższa lambda oznacza, że ten sam opór cieplny daje cieńsza warstwa. Opór warstwy izolacji to jej grubość podzielona przez lambdę (R = d / λ); tabela pokazuje wyniki dla obu odmian, zaokrąglone do dwóch miejsc.

Przykład: chcesz uzyskać taki opór izolacji jak przy 15 cm białego EPS, ale z płyty grafitowej. Działanie: 15 cm × 0,031 / 0,036 = 12,9 cm, po zaokrągleniu w górę 13 cm. Wynik dotyczy tylko warstwy styropianu; U ściany zależy też od materiału muru, dlatego grubość dla konkretnego budynku powinien policzyć projektant.

Wyroby z EPS do budownictwa opisuje norma PN-EN 13163. Oznaczenie EPS 100 lub EPS 200 to wytrzymałość na ściskanie 100 lub 200 kPa przy 10% odkształcenia; wyższa klasa lepiej znosi obciążenia mechaniczne. Różnice między odmianami rozwija tekst o tym, kiedy wybrać styropian grafitowy na elewację, a przy cieńszych dociepleniach przyda się poradnik o płycie styropian 10 cm na elewację.

Czy elewacja z klinkieru na styropianie jest możliwa?

Tak, elewację z klinkieru wykonuje się na styropianie bez muru licowego, pod warunkiem że płytki, kleje i izolacja tworzą jeden system z dokumentami technicznymi. Termo Organika udostępnia dla systemu z płytkami ELASTOLITH Krajową Ocenę Techniczną, klasyfikację NRO oraz instrukcję montażu i magazynowania, a ArtBrick podaje ocenę ICiMB-KOT-2023_0196_1_20231206.

Decyduje masa okładziny. ELASTOLITH jest opisywany przez producenta jako najlżejszy system klinkierowy na świecie, który montuje się wprost na docieplenie, podczas gdy okładzina z tradycyjnego klinkieru bywa cięższa o kilkadziesiąt kilogramów na m² i wymaga kosztownych wzmocnień. Na zwykłe ocieplenie nie przykleja się więc dowolnej płytki z cegły, tylko tę przewidzianą w danym systemie.

Styropian w systemie ArtBrick ma klasę ogniową E, a sama płytka klinkierowa jest niepalna. Jeśli projekt budynku stawia elewacji wymagania ogniowe, sprawdź klasyfikację NRO całego systemu; INFATEC ma w ofercie także wariant o podwyższonej odporności ogniowej.

Czy płytka klinkierowa nadaje się na zewnątrz?

Tak, płytka klinkierowa jest typowym materiałem elewacyjnym: jest mrozoodporna, nie zmienia koloru od słońca i UV, nie pali się i ma nasiąkliwość poniżej 6%. Te cechy wynikają z wypalania gliny łupkowej w temperaturze ponad 1200°C, tak samo jak przy cegłach i bruku klinkierowym.

Mrozoodporność płytek ceramicznych bada się według PN-EN ISO 10545-12. Klinkier dobrze znosi też uszkodzenia mechaniczne i działanie chemikaliów, a producenci systemów deklarują, że elewacja nie wymaga malowania ani konserwacji; zabrudzenia zmywa się wodą. Styromat podaje dodatkowo, że warstwa izolacji ogranicza hałas z zewnątrz, a układ warstw chroni mur przed wodą opadową, przepuszczając parę wodną.

Kolory, faktury i kształtki klinkieru na płytach

Płytki na płytach styropianowych występują w barwach od ceglastej czerwieni i terakoty po beże, szarości i grafit, w fakturach gładkich, szorstkich i łupanych. W ofercie systemowej spotkasz m.in. klinkier ciągniony, ręcznie formowany, postarzany (Vintage) i format cegły duńskiej. W okolicy z tradycyjną zabudową lepiej wypadają ciepłe tony czerwieni, przy nowoczesnej bryle grafit lub biel.

Efekt pełnej cegły dają kształtki narożne i parapety, a modułowa budowa pozwala łączyć klinkier na jednej ścianie z tynkiem, drewnem lub kamieniem.

Jak wygląda montaż płyt styropianowych z klinkierem?

Montaż zaczyna się od listwy startowej na dole ściany, płyty układa się rzędami z przesunięciem spoin i mocuje kołkami, a w systemach klejonych na końcu osadza płytki i fuguje. Dopuszczalne odchyłki podłoża i schemat kołkowania podaje instrukcja konkretnego systemu; Styromat deklaruje montaż na każdym rodzaju ściany.

1. Sprawdź nośność, pion i płaskość muru. Nierówności wyrównaj przed montażem, a beton i tynk zagruntuj, jeśli wymaga tego system.
2. Zamocuj listwę startową do profilu cokołowego kołkami lub wkrętami, żeby dolny rząd płyt nie osiadał.
3. Pierwszą płytę osadź przy narożniku i wypoziomuj. Każdy kolejny rząd przesuń o pół płyty (mijanka); połączenie płyt na zakład ogranicza mostki termiczne na stykach.
4. Kołkuj płyty: w systemie ArtBrick 6-9 kołków na m², zależnie od konstrukcji budynku, posadowienia i strefy wiatrowej.
5. Szczeliny między płytami uszczelnij pianką poliuretanową niskoprężną lub taśmą, jeśli przewiduje to instrukcja.
6. W płycie z prowadnicami płytki nie zsuwają się, więc klejenie można zacząć na dowolnej wysokości; normatywna fuga ma 10 x 10 mm. Zaprawę dobierz do podłoża, co opisuje tekst o tym, jaki klej do płytek na styropian się sprawdza.
7. Narożniki i ościeża okien wykończ kształtkami narożnymi, parapetami lub profilami systemowymi, które chronią krawędzie płyt.

Przykład: ściana do ocieplenia ma 140 m² po odjęciu okien. Przy 6 kołkach na m²: 140 × 6 = 840 szt.; przy 9 kołkach na m²: 140 × 9 = 1260 szt. Do zamówienia przyjmij zakres 840-1260 kołków, a dokładną liczbę i rozmieszczenie ustal według strefy wiatrowej z projektu lub wytycznych systemu.

Ile kosztuje m² elewacji z klinkieru na styropianie?

Cenę m² płyt styropianowych z klinkierem ustala się w wycenie pod konkretny budynek, bo zależy od grubości i rodzaju styropianu, wybranej płytki, liczby kształtek i robocizny. ArtBrick deklaruje, że elewacja w jego systemie kosztuje niewiele więcej niż tynkowana i około połowę tego, co elewacja z tradycyjnej cegły; producent oferuje bezpłatną wycenę, a Termo Organika i INFATEC doradztwo techniczne.

• grubość płyt (6-30 cm) i odmiana EPS: biały albo grafitowy,
• rodzaj, faktura i kolor płytki oraz liczba kształtek narożnych i parapetów,
• liczba kołków, 6-9 na m², zależna od strefy wiatrowej,
• liczba okien, drzwi i narożników do obrobienia,
• robocizna: w systemach bez siatki zbrojącej odpada jej zatapianie i nie jest potrzebna ekipa murarska.

Przy porównaniu z murem z cegły licowej uwzględnij koszty, które w systemie na styropianie znikają: według ArtBrick dodatkowy fundament pod elewację domu jednorodzinnego to ponad 10 tys. zł, a zbrojenie nadproży może pochłonąć kilka tysięcy zł. To deklaracje producenta, nie ceny rynkowe; realny koszt pokaże wycena dla twojego projektu.

Najczęstsze błędy przy płytach styropianowych z klinkierem

Większość problemów wynika z łączenia elementów spoza systemu i z doboru płytki niezgodnego z typem płyty. Dokumenty techniczne opisują konkretny zestaw składników, więc każda zamiana wychodzi poza nie.

• Mieszanie płyt, zapraw i płytek różnych producentów.
• Płytki 10 mm na płycie z prowadnicami przewidzianej dla 14 mm i grubszych albo jodełka na prowadnicach poziomych.
• Ciężka płytka z cegły na zwykłym dociepleniu, bez wzmocnień wymaganych przy tradycyjnym klinkierze.
• Minimalna liczba kołków bez sprawdzenia strefy wiatrowej i konstrukcji budynku.
• Grubość styropianu dobrana na oko, bez obliczenia U całej ściany.

Co sprawdzić przed zamówieniem płyt z klinkierem

• numer Krajowej Oceny Technicznej i klasyfikację ogniową systemu,
• grubość płyt i lambdę styropianu (0,036 czy 0,031 W/(m·K)),
• grubość płytek i układ zgodne z typem płyty,
• kształtki narożne, parapety i listwy startowe w zestawie,
• schemat kołkowania dla twojej strefy wiatrowej,
• instrukcję montażu i magazynowania.
