Oświetlenie strzelnicy – normy, wymagania i praktyczne wskazówki

Źle dobrane oświetlenie strzelnicy potrafi zniweczyć wieloletni trening. Zbyt słabe światło wywołuje zmęczenie oczu i błędne odczytywanie celów, a zbyt mocne produkuje odblaski i tak zwane olśnienie wtórne. Przepisy polskie nie pozostawiają tu pola do improwizacji: jasność, równomierność i barwa muszą mieścić się w konkretnych widełkach, a sygnalizacja bezpieczeństwa musi być widoczna z każdego stanowiska. Na szczęście technologia LED pozwala dziś spełnić te wymagania bez kosmicznych rachunków za prąd.

• Normy natężenia światła na strzelnicy według przepisów
• Maszty sygnalizacyjne i oświetlenie stref bezpieczeństwa
• Dobór lamp LED do strzelnicy wewnętrznej i zewnętrznej
• Projektowanie rozstawu opraw krótki przewodnik
• Częste błędy przy modernizacji istniejących obiektów

Normy natężenia światła na strzelnicy według przepisów

Polskie prawo opiera się na dwóch filarach: rozporządzeniu Ministra Spraw Wewnętrznych z 2014 r. w sprawie szczegółowych warunków organizowania i prowadzenia strzelnic oraz normie PN-EN 12193 dotyczącej oświetlenia obiektów sportowych. Pierwszy akt wymaga, by tory i stanowiska strzeleckie były oświetlone w sposób zapewniający pełną widoczność tarczy i sylwetki strzelca, drugi podaje konkretne liczby w luksach.

Według normy PN-EN 12193 strzelnice należą do klasy oświetlenia II, a minimalne natężenie w strefie strzału wynosi 200 lx przy współczynniku równomierności Uo ≥ 0,6. W praktyce oznacza to tyle, że najciemniejszy punkt toru może świecić z mocą 60% wartości maksymalnej inaczej strzelec zauważy plamy światła i jego źrenica będzie się ciągle adaptować. Dla porównania dobrze oświetlone biuro wymaga około 500 lx, ale tam nie liczy się czas reakcji na milimetry.

Tabela poniżej pokazuje minimalne wartości dla poszczególnych stref:

Indeks oddawania barw Ra ma tu znaczenie większe, niż się wydaje. Przy Ra poniżej 80 trudniej odróżnić ciemnobrązową tarczę od czarnego tła w lesie i to jest realne zagrożenie przy strzelaniu na odległość. Dioda o Ra = 90 kosztuje dziś około 15% więcej od standardowej, a różnica w bezpieczeństwie pozostaje bezcenna.

Jak zmierzyć natężenie w praktyce

Luksomierz kosztuje mniej niż porządny celownik, a jego regularne stosowanie eliminuje spory. Pomiar wykonuje się w płaszczyźnie poziomej na wysokości 1 m, w siatce 2 × 2 m, przy zgaszonych wszystkich pomocniczych źródłach światła. Najniższy odczyt z całej siatki dzieli się przez najwyższy wynik to właśnie współczynnik Uo. Jeśli wypada poniżej 0,6, konieczne jest przeprojektowanie rozstawu opraw lub wymiana ich na modele o węższym kącie świecenia.

Maszty sygnalizacyjne i oświetlenie stref bezpieczeństwa

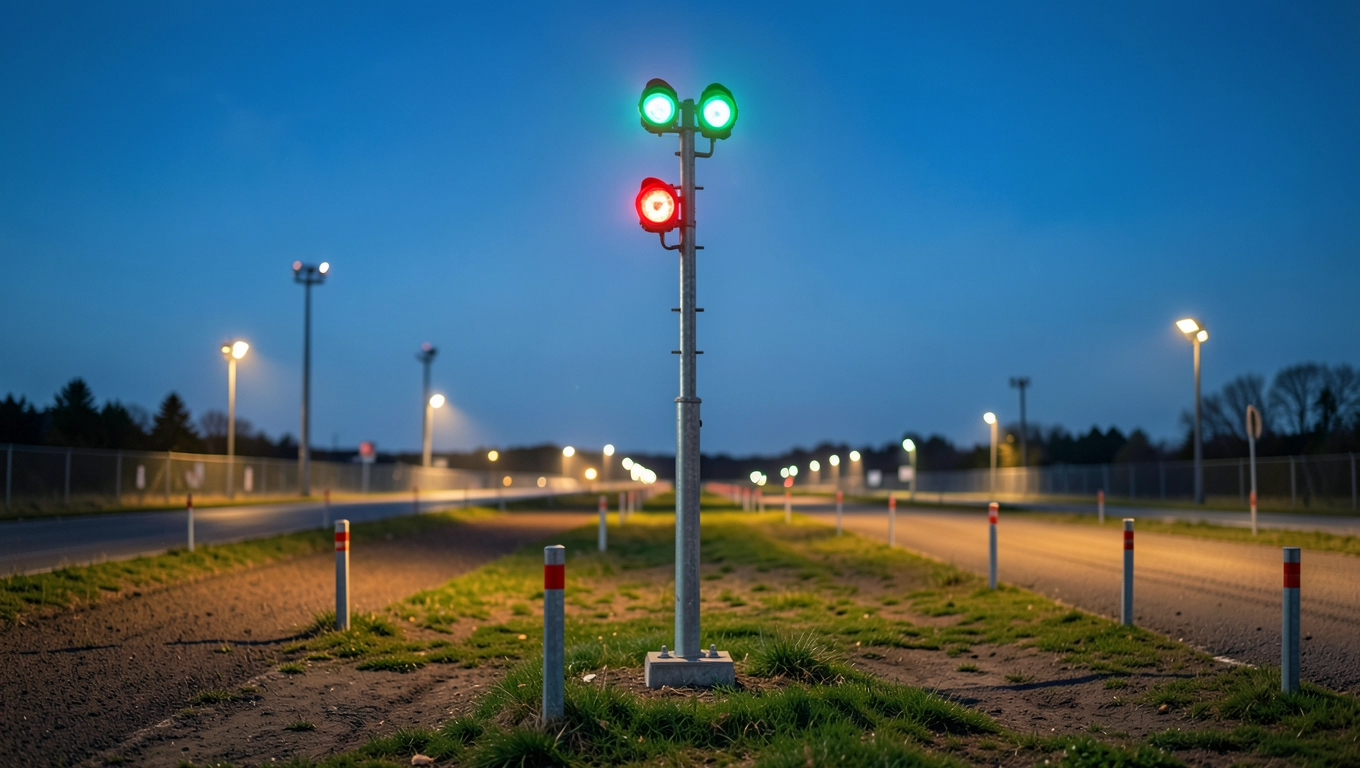

Maszt sygnalizacyjny pełni na strzelnicy podobną funkcję co semafor na kolei: czerwone światło oznacza zakaz wejścia na tor, zielone zezwala na rozpoczęcie strzelania. Wymóg jego posiadania wynika wprost z rozporządzenia MSW, ale rozwiązania techniczne pozostawiono operatorom. Najczęściej spotyka się maszty rurowe o wysokości od 2,5 do 4 m z dwoma niezależnymi obwodami świetlnymi.

Górny obwód to biały reflektor o mocy 50-100 W, który oświetla okolicę masztu i ułatwia zlokalizowanie go po zmroku. Dolny obwód stanowi właściwy układ sygnalizacyjny: dioda czerwona 230 V AC lub 24 V DC, świecąca w trybie ciągłym, z widocznością gwarantowaną na 300 m. Zasilanie rezerwowe w postaci akumulatora żelowego 12 V / 7 Ah podtrzymuje pracę przez minimum 4 godziny tyle, ile trwa standardowy turniej nocny.

Wybór między tymi rozwiązaniami zależy od skali obiektu. Przy trzech masztach i krótkim torze różnica w kosztach zwraca się po pięciu latach dzięki mniejszemu zużyciu energii w systemie DC. Przy dziesięciu masztach i rozbudowanej automatyce zwycięża klasyczne 230 V, bo każdy dodatkowy zasilacz to potencjalne miejsce awarii.

Oświetlenie strefy oczekiwania i kulochwytu

Kulochwyt potrzebuje osobnego podejścia. Światło pada tam pod ostrym kątem na stalową płytę, tworząc lustrzane refleksy, które przez sekundę oślepiają osoby wychodzące na tor. Standardowa oprawa przemysłowa 4000 K o kącie 120° załatwia sprawę, ale kluczowy jest jej montaż pod kątem 30° do powierzchni płyty wtedy odbicie trafia w sufit, a nie w oczy.

Dobór lamp LED do strzelnicy wewnętrznej i zewnętrznej

Technologia LED zdominowała rynek oświetlenia strzelnic z trzech powodów: pobiera 60-70% mniej energii od halogenów, nie wymaga wymiany przez 50 000 godzin i nie produkuje promieniowania UV, które niszczy maty i cele papierowe. Każdy z tych argumentów ma zresztą konkretną mierzalną konsekwencję, którą warto poznać przed zakupem.

Halogen o mocy 500 W oddaje około 8500 lumenów. Jego odpowiednikiem LED jest oprawa 150 W, dająca te same 8500 lumenów przy współczynniku mocy 0,95. Przy oświetlaniu 20 stanowisk przez 4 godziny dziennie roczna oszczędność sięga 2300 kWh, czyli przy taryfie 1,20 zł brutto niespełna 2800 zł. Żywotność LED-ów to 50 000 h, halogenów 2000 h wymiana jest więc nieporównywalnie rzadsza.

Oprawy asymetryczne zasługują na osobny akapit. Świecą pod kątem, który kieruje strumień ku dołowi i w bok, a nie prostopadle do podłoża. Na strzelnicy zewnętrznej eliminują olśnienie strzelców stojących 30 m od masztu to różnica między przyjemnym treningiem a rwaniem się do zakończenia sesji po dwóch godzinach.

Kiedy NIE stosować standardowego panelu 60 × 60

Panele sufitowe sprawdzają się w halach o wysokości do 4 m, ale przy sufitach 6-8 m ich kąt świecenia 110° produkuje zbyt mały strumień na poziomie podłogi. Konsekwencja jest prosta: trzeba montować ich trzy razy więcej, co winduje koszt inwestycji i pobór prądu. Lepsza w takiej sytuacji oprawa high-bay o wąskim kącie 60°, zamontowana w rozstawie 5 × 5 m zamiast 3 × 3 m.

Oświetlenie zewnętrzne odporność i barwa

Obudowa musi mieć klasę szczelności minimum IP65 i odporność mechaniczną IK08. Niższe klasy zawodzą przy pierwszym gradobiciu lub silnym mrozie plastik pęka, uszczelka traci elastyczność, do wnętrza wnika wilgoć. Barwa 5000 K poprawia kontrast tarcz, ale w lesie zbyt zimne światło wygląda nienaturalnie i zaburza adaptację wzroku strzelca. W takim otoczeniu lepiej sprawdza się 4000 K z Ra = 85.

Uwaga: oprawy bez certyfikatu ENEC lub CE z pełną deklaracją zgodności nie powinny trafiać na strzelnicę. W razie wypadku ubezpieczyciel odmówi wypłaty, a prokuratura potraktuje brak certyfikatu jako rażące niedbalstwo operatora.

Sterowanie i automatyka

Czujniki zmierzchowe wyłączają zbędne oświetlenie dzienne, ale na strzelnicy lepiej sprawdzają się astro-zegary synchronizują się z godzinami wschodu i zachodu przez cały rok, bez zależności od czujnika, który może zawieść podczas silnej mgły. Tryb nocny uruchamia się automatycznie o zaprogramowanej godzinie, a jasność obniża o 40% po pierwszej minucie od ostatniego strzału to realna oszczędność przy sesjach, w których strzelcy długo rozmawiają między seriami.

Projektowanie rozstawu opraw krótki przewodnik

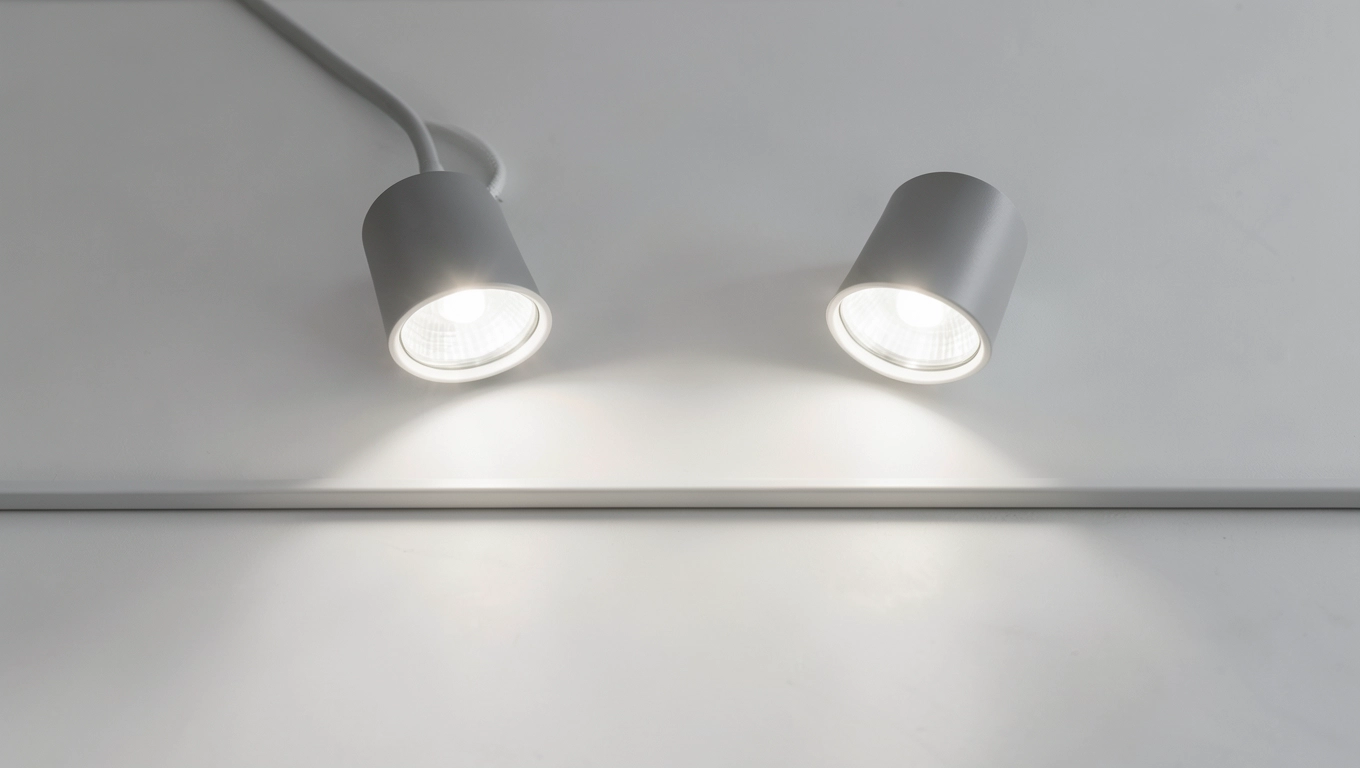

Wzór na rozstaw prosty: dzielisz strumień jednej oprawy przez wymagane natężenie w luksach, a wynik mnożysz przez współczynnik zapasu 1,25. Dla oprawy 18 000 lm i wymogu 300 lx na torze dynamicznym daje to 6 m rozstawu w siatce kwadratowej. W praktyce koryguje się tę wartość o straty w odbiciach (ściany ciemne = +15%), wysokość montażu (co każdy metr powyżej 5 m zabiera 10% skuteczności) oraz efekt olśnienia (matowe dyfuzory kosztują 8% strumienia, ale ratują oczy).

Większość producentów udostępnia pliki photometric (LDT lub IES), które wrzuca się do darmowych programów takich jak DIALux evo czy Relux. Po wczytaniu geometrii hali program rysuje mapę luxów na każdej ścianie i podłodze. Bezpłatna licencja wystarcza dla projektu do 5000 m², a wynik profesjonalny jak z kancelarii architektonicznej. Bez tej symulacji dobór opraw przypomina zgadywanie nikt przy zdrowych zmysłach nie stawia dziś oświetlenia na czuja.

Częste błędy przy modernizacji istniejących obiektów

Trzy grzechy pojawiają się regularnie. Pierwszy to wymiana żarówek na LED-y bez wymiany stateczników magnetycznych migotanie 50 Hz wprost przenosi się na siatkówkę, wywołując bóle głowy i zmęczenie wzroku po 30 minutach. Drugi to montaż opraw z grubym mlecznym dyfuzorem „dla bezpieczeństwa": redukuje strumień o 40%, więc trzeba ich wieszać dwa razy więcej. Trzeci to oszczędność na okablowaniu cienkie przewody 1,5 mm² przy oprawach 200 W grzeją się, a izolacja po trzech latach zaczyna pękać.

Sygnał ostrzegawczy

Migotanie widoczne na filmie przy 25 kl/s oznacza, że lampa nie ma stabilizacji prądu. Na ludzkim oku efekt nie zawsze widać, ale jego wpływ na koncentrację jest potwierdzony badaniami. Taka oprawa nie ma prawa znaleźć się w strefie strzału.

Realna skala oszczędności przy pełnej modernizacji z halogenów na LED sięga 60% energii, ale zwrot z inwestycji wymaga minimum 6 lat. Jeśli operator planuje wymianę w perspektywie krótszej niż 5 lat, lepsze wyniki daje modernizacja etapowa zaczyna się od torów dynamicznych, gdzie rażące różnice widoczne są od razu, a na końcu zostawia się ciągi komunikacyjne.

Checklist przed oddaniem do użytku:

• Natężenie zmierzone luxomierzem w siatce 2 × 2 m, Uo ≥ 0,6
• Ra ≥ 80 na tarczach, barwa 4000-5000 K zależnie od otoczenia
• Maszty sygnalizacyjne z zasilaniem rezerwowym minimum 4 h
• Oprawy z certyfikatem ENEC/CE, klasa szczelności IP65 na zewnątrz
• Dokumentacja fotometryczna w programie DIALux lub Relux
• Protokół pomiarów podpisany przez uprawnionego elektryka

Kompletne oświetlenie strzelnicy to nie wydatek, lecz inwestycja w bezpieczeństwo i komfort ludzi, którzy tam trenują. Każdy dodatkowy lux na tarczy przekłada się na milimetry lepszą korektę, a każdy rok bez migotania na setki godzin treningu bez zmęczonych oczu.
