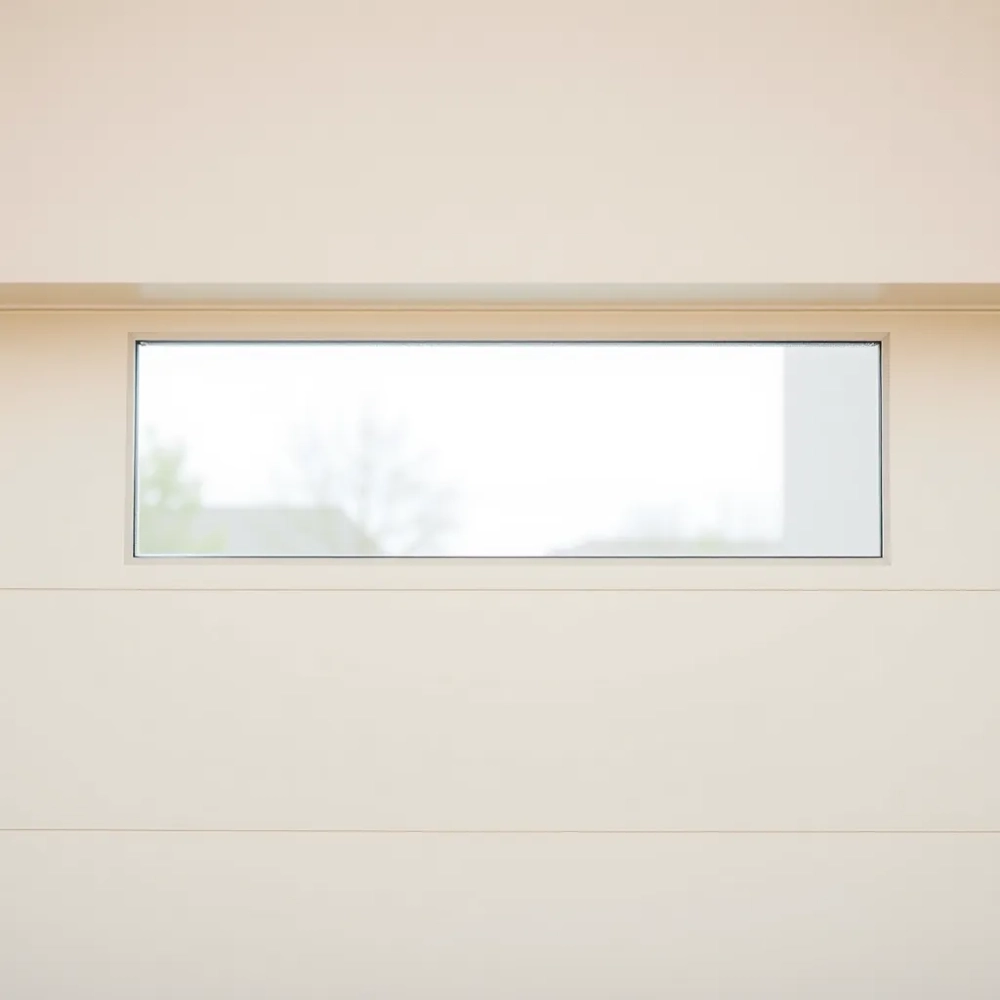

Okno do bramy garażowej segmentowej 610x203 mm – praktyczny poradnik montażu

Jak zamontować okno w bramie segmentowej krok po kroku

Wycięcie otworu 180x588 mm w panelu o grubości 40 mm wymaga precyzji, ponieważ każdy milimetr luzu przełoży się na późniejsze mostki termiczne i nieszczelności. Najpierw trasuje się obrys z marginesem 11 mm od krawędzi ramy okna, potem wierci otwór pilotujący o średnicy 10 mm w narożniku i dopiero wtedy wprowadza piłę szablastą z brzeszczotem do metalu. Cięcie prowadzi się powoli, bez docisku, bo gwałtowny ruch wyrywa warstwę pianki poliuretanowej z rdzenia panelu.

• Jak zamontować okno w bramie segmentowej krok po kroku
• Kompatybilność okna 610x203 z różnymi markami bram segmentowych
• Kiedy warto wybrać okno 610x203, a kiedy większy rozmiar 640x336 mm

Po wyjęciu wycinka trzeba oczyścić krawędzie z luźnych włókien i pyłu, a następnie sprawdzić płaskość powierzchni linijką stalową. Gdy szczelina między linijką a panelem przekracza 1 mm, różnicę niweluje się elastycznym uszczelniaczem na bazie MS-polimeru, który po utwardzeniu tworzy warstwę zdolną kompensować ruchy termiczne panelu rzędu 0,3 mm na każdy metr bieżący przy skoku temperatury od minus dwudziestu do plus czterdziestu stopni Celsjusza.

Przed włożeniem ramy okna do otworu nakłada się na jej tylną stronę ciągły wałek butylu o średnicy 4 mm. Butyl zachowuje plastyczność przez cały okres eksploatacji bramy i nie twardnieje pod wpływem UV, w przeciwieństwie do taśm bitumicznych, które po pięciu latach zaczynają pękać i tracą przyczepność. Tak przygotowaną ramę wsuwa się od strony zewnętrznej garażu i dociska równomiernie, aby butyl rozłożył się na pełną grubość szczeliny.

Montaż śrubowy wykonuje się od wewnątrz, wkrętami samogwintującymi 4,8x32 mm co 150 mm wzdłuż obwodu. Klucz dynamometryczny ustawia się na 2,5 N·m, ponieważ moment powyżej 3 N·m powoduje odkształcenie tworzywa ABS i trwałe naprężenia prowadzące do pęknięcia szyby zespolonej przy pierwszym silnym mrozie. Po skręceniu sprawdza się szczelność strumieniem wody z węża ogrodowego skierowanym prostopadle do szyby przez minutę.

Ostatnim etapem jest kontrola równomierności fugi między ramą a panelem za pomocą szczelinomierza. Wartość powinna oscylować w granicach 1-1,5 mm na całym obwodzie. Gdy odchyłka przekracza 2 mm, dokręca się śruby w miejscu większego luzu, aż do uzyskania równej szczeliny. Dopiero wtedy montaż okna do bramy garażowej segmentowej uznaje się za zakończony prawidłowo.

Kompatybilność okna 610x203 z różnymi markami bram segmentowych

Wymiar 610x203 mm to jeden z najpopularniejszych formatów przeszkleń stosowanych w panelach o grubości 40 mm, ponieważ wpisuje się w modularną siatkę większości europejskich producentów bram segmentowych. Standardowy panel ma szerokość 500 lub 610 mm i wysokość roboczą od 203 do 610 mm, co wynika z optymalizacji produkcyjnych linii formujących blachę stalową. Okno o tych wymiarach pasuje do paneli środkowych i górnych, natomiast w panelu dolnym wymaga dodatkowego wzmocnienia ze względu na punktowe obciążenie od podłogi.

Listę kompatybilnych producentów otwierają firmy o zunifikowanym systemie łączeń panelowych zgodnym z normą PN-EN 13241-1 dotyczącą bram przemysłowych i garażowych. Wśród nich znajdują się zarówno marki premium z segmentu premium z automatyką na szynie C, jak i producenci średniej półki stosujący identyczny profil krawędzi panelu. Różnica sprowadza się zwykle do grubości blachy zewnętrznej: 0,55 mm w tańszych modelach, 0,75 mm w droższych, co wpływa na sztywność krawędzi po wycięciu otworu.

W bramach z panelem 40 mm typu sandwich z rdzeniem poliuretanowym PIR o gęstości 42 kg/m³ okno trzyma się sztywno dzięki symetrycznemu dociskowi śrub. Inaczej wygląda sytuacja w panelach z rdzeniem EPS o gęstości 18 kg/m³, gdzie śruby mogą się stopniowo obluzowywać pod wpływem cyklicznych obciążeń wiatrem. W takim przypadku zaleca się wklejenie dodatkowych tulei gwintowanych z mosiądzu w rdzeń panelu przed przykręceniem ramy.

Przeszklenie bramy segmentowej czarne o wymiarze 610x203 mm współpracuje również z bramami o podwyższonej izolacyjności cieplnej, gdzie współczynnik U całego panelu nie przekracza 0,9 W/m²K. Współczynnik przenikania samego okna wynosi 2,83 W/m²K, co w bilansie termicznym bramy wprowadza lokalny mostek, ale na tyle mały, że przy powierzchni 0,124 m² straty ciepła wynoszą około 3,5 W przy różnicy temperatur 10 K. To mniej niż ucieczka ciepła przez nieszczelną uszczelkę dolną bramy.

Czarne okno skręcane do bram segmentowych występuje w kolorystyce RAL 9005 z matową fakturą, która maskuje drobne zarysowania powstające przy codziennym użytkowaniu. Odporność na UV zapewnia dodatek sadzy technicznej w tworzywie ABS, dzięki czemu kolor nie blaknie przez co najmniej piętnaście lat ekspozycji na słońce w klimacie umiarkowanym. Rama zachowuje pierwotną geometrię w zakresie temperatur od minus trzydziestu do plus siedemdziesięciu stopni Celsjusza, co potwierdza certyfikat CE w klasie izolacji I oraz stopień ochrony IP33.

W bramach z systemem antywłamaniowym RC2 okno może wymagać zastosowania szyby zespolonej klasy P4A zamiast standardowej. W takiej konfiguracji rama ABS pozostaje ta sama, lecz wymienny pakiet szybowy mocuje się od wewnątrz dodatkowymi klipsami. Koszt takiej modyfikacji rośnie o około czterdzieści procent, ale zgodność z normą PN-EN 1627 zostaje zachowana, a ubezpieczyciel nie obniża sumy gwarancyjnej polisy mieszkaniowej.

Kiedy warto wybrać okno 610x203, a kiedy większy rozmiar 640x336 mm

Decyzja o rozmiarze przeszklenia powinna wynikać z trzech kryteriów: potrzeb doświetleniowych, proporcji elewacji oraz wymagań konstrukcyjnych panelu. Okno 610x203 mm sprawdza się w garażach na jedno stanowisko, gdzie powierzchnia podłogi nie przekracza osiemnastu metrów kwadratowych, a brama ma do trzech metrów szerokości. Wpada przez nie około 1800 lumenów przy pochmurnej pogodzie, co wystarcza do komfortowego parkowania i drobnych napraw bez sztucznego oświetlenia w dzień.

Większy format 640x336 mm stosuje się w garażach dwustanowiskowych, warsztatach i pomieszczeniach gospodarczych z oknem pełniącym jednocześnie funkcję dekoracyjną. Powierzchnia przeszklenia 0,215 m² dostarcza nawet 3100 lumenów, co realnie obniża zużycie energii elektrycznej na oświetlenie o 25-30 procent w skali roku. Trzeba jednak pamiętać, że okno tej wielkości wymaga panelu o podwyższonej sztywności, ponieważ wycięcie w blasze stalowej osłabia przekrój o blisko trzydzieści procent.

Cena okien rośnie niemal proporcjonalnie do powierzchni szyby, ale koszt montażu pozostaje stały. Przy wycinaniu jednego dużego otworu 800x400 mm w blasze 0,55 mm istnieje realne ryzyko deformacji panelu, dlatego producenci często odmawiają gwarancji na bramę po takiej przeróbce. Bezpieczniejszym rozwiązaniem bywa zamontowanie dwóch okien 610x203 mm obok siebie, co daje łączne przeszklenie 0,248 m² bez utraty sztywności konstrukcji.

Kiedy warto zrezygnować z okna 640x336 mm? Przede wszystkim w bramach narażonych na silne podmuchy wiatru od strony zachodniej, gdzie ciśnienie dynamiczne przekracza 600 Pa. Duża powierzchnia szyby działa jak żagiel i przenosi dodatkowe obciążenie na zawiasy, przyspieszając ich zużycie. W takich lokalizacjach lepiej sprawdzają się dwa mniejsze okna rozmieszczone symetrycznie, które rozkładają naprężenia na większą liczbę punktów mocowania.

Kiedy nie wybrać okna 610x203 mm

Okno w kolorze RAL 9005 nie pasuje do bram białych, kremowych ani w odcieniach szarości RAL 7035, gdzie kontrast staje się dominującym elementem elewacji i zaburza proporcje architektoniczne. W takich przypadkach stosuje się ramy w kolorze dopasowanym do panela lub okna z szybą refleksyjną, które wizualnie zlewają się z tłem.

Panel o grubości 20 lub 25 mm, spotykany w bramach starszego typu z lat dziewięćdziesiątych, nie pozwala na bezpieczne osadzenie okna ze względu na zbyt małą głębokość mocowania śruby. Próba montażu kończy się zwykle wyrwaniem gwintu w rdzeniu piankowym, a okno trzyma się wyłącznie na uszczelce. Brama z takim panelem wymaga wymiany całego segmentu lub rezygnacji z przeszklenia na rzecz okienka w ścianie bocznej garażu.

Checklista przed zakupem

• Grubość panela wynosi dokładnie 40 mm (pomiar suwmiarką w kilku miejscach)
• Wymiar otworu w panelu wycięto 180x588 mm z tolerancją plus/minus 1 mm
• Kolor ramy odpowiada RAL 9005 (czerń matowa) lub innemu zamówionemu odcieniowi
• Liczba okien nie przekracza dwóch na panel ze względu na sztywność konstrukcji
• Śruby montażowe mają długość 32 mm (dla paneli 40 mm) lub 38 mm (dla paneli 42 mm)
• Uszczelniacz MS-polimer jest kompatybilny z powłoką lakierniczą bramy
• Garaż nie wymaga klasy antywłamaniowej RC2 bez wymiany szyby na P4A

Eksploatacja i konserwacja

Szybę zespoloną myje się wodą z dodatkiem neutralnego płynu o pH 6,5-7,5, unikając środków zawierających amoniak lub rozpuszczalniki organiczne. Substancje alkaliczne atakują uszczelkę dystansową między taflami szkła i po dwóch latach mogą spowodować kondensację pary wodnej w komorze. Po umyciu ramy ABS wystarczy przetrzeć wilgotną ściereczką z mikrofibry, aby usunąć osad z kurzu drogowego.

Raz w roku, najlepiej jesienią, sprawdza się stan uszczelniacza butylowego wzdłuż obwodu ramy. Gdziekolwiek pojawia się pęknięcie lub odspojenie, nakłada się nową warstwę butylu po uprzednim usunięciu starej. Zabieg trwa około piętnastu minut na okno i przywraca pełną szczelność, zapobiegając przedostawaniu się wody deszczowej do rdzenia panela.

Kilkaset montaży tego samego typu okna w bramach segmentowych o różnych producentach potwierdziło jedną prawidłowość: najczęstszą przyczyną reklamacji nie jest wada fabryczna, lecz niewłaściwe wycięcie otworu w panelu. Zbyt duży luz prowadzi do odkształceń ramy przy skokach temperatury, a zbyt mały nie pozwala na swobodne osadzenie okna i powoduje naprężenia w szybie zespolonej. Precyzja wykonania otworu decyduje o trwałości przeszklenia bardziej niż jakość samego okna.

Wymienne okno do bramy garażowej segmentowej o wymiarze 610x203 mm pozostaje najbardziej ekonomicznym sposobem na doświetlenie wnętrza garażu. Przy zachowaniu opisanych wytycznych montażowych i regularnej konserwacji posłuży bezawaryjnie przez cały okres eksploatacji bramy, wynoszący dwadzieścia pięć do trzydziestu lat. Wybór sprawdzonego formatu, zgodnego z modularną siatką paneli, eliminuje konieczność stosowania adapterów i dodatkowych wzmocnień.
