Montaż wentylatora łazienkowego w suficie krok po kroku

W łazience bez okna o powierzchni czterech metrów kwadratowych, gdzie po każdym prysznicu lustro pokrywa się mgłą, a w narożnikach sufitu widać ciemne punkty, sam kratka wentylacyjna w ścianie nie wystarczy. Para wodna osiada na najchłodniejszych powierzchniach, a w polskich warunkach klimatycznych to właśnie strop, nie ściana, zbiera wilgoć jako pierwszy. Montaż wentylatora łazienkowego w suficie rozwiązuje problem u źródła, bo wymusza ruch powietrza tam, gdzie konwekcja naturalna działa najsłabiej. Pytanie brzmi nie „czy", lecz „jak zrobić to tak, żeby po roku w kanał nie wpadł grzyb, a sąsiad z dołu nie słyszał wycia turbiny o trzeciej w nocy".

• Jak wyciąć otwór i doprowadzić zasilanie w suficie podwieszanym
• Wentylator sufitowy do łazienki z zaworem zwrotnym i wyciszeniem
• Montaż krok po kroku: dziesięć etapów bez pomyłki
• Najczęstsze błędy przy montażu wentylatora w suficie łazienki
• Serwis i konserwacja wentylatora sufitowego
• Checklist przed zakupem: osiem punktów, które oszczędzą kłopotu

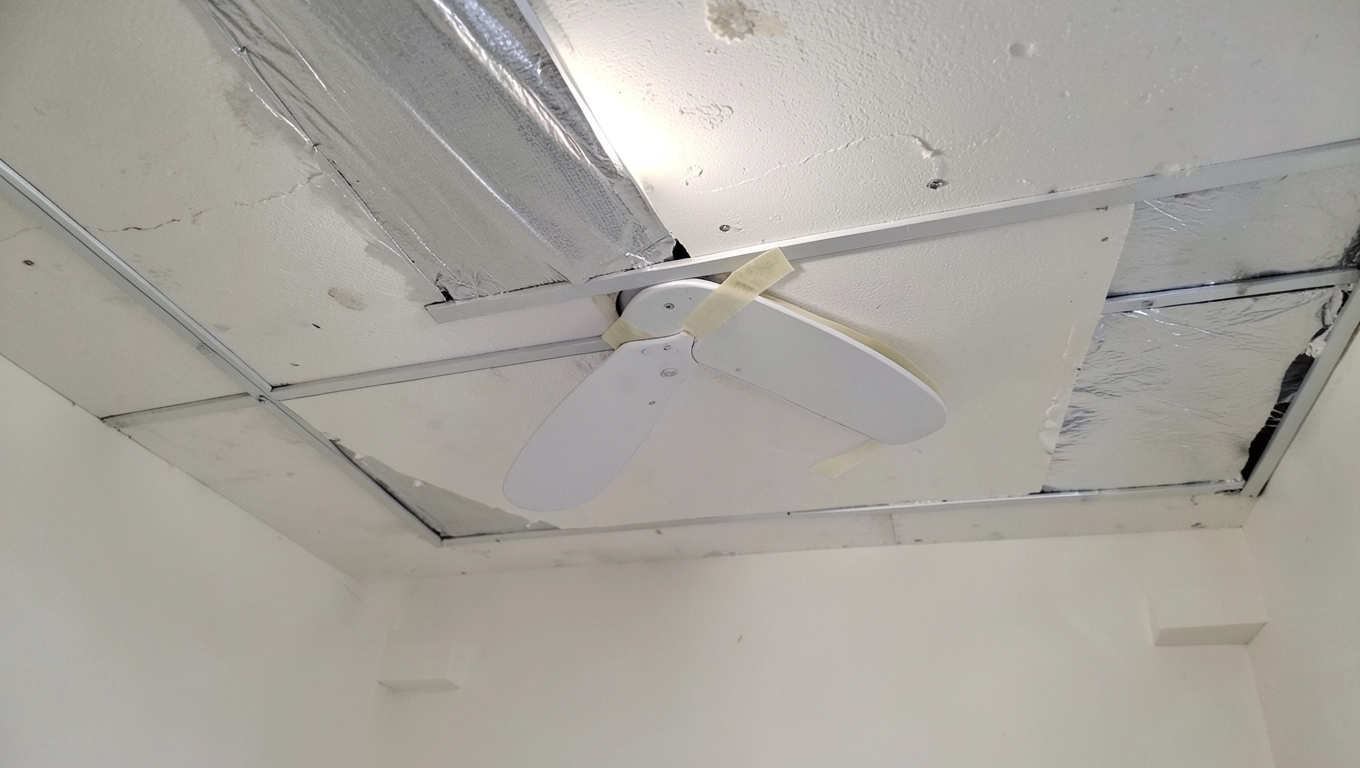

Jak wyciąć otwór i doprowadzić zasilanie w suficie podwieszanym

Sufit podwieszany z płyt gipsowo-kartonowych daje swobodę prowadzenia przewodów, ale wymaga chirurgicznej precyzji przy wycinaniu. Zanim wiertło dotknie płyty, trzeba ustalić, gdzie biegną profile CD i czy w stropie właściwym jest już kanał wentylacyjny. Prowadzenie kabla zasilającego „na ślepo" kończy się przebiciem przewodu lub przecięciem profilu nośnego, a oba błędy są kosztowne w naprawie.

Trasę kabla YDYp 3x1,5 mm² planuje się od puszki rozgałęźnej w ścianie do punktu nad przyszłym wentylatorem. Najkrótsza droga to zazwyczaj 30-60 cm wzdłuż profilu przyściennego UD, a potem przez otwór w profilu CD. Kabel mocuje się do stropu właściwego opaskami z co 40 cm, nie do profili sufitu podwieszanego, bo te ugną się pod ciężarem tynku.

Średnicę otworu dobiera się do modelu wentylatora, ale zanim cokolwiek się wytnie, warto zrobić próbę suchą. Szablon z kartonu o średnicy 100, 125 lub 150 mm przyłożony do sufitu pozwala sprawdzić, czy nie wchodzi na profil i czy trafia w kanał. Przesunięcie o 2 cm w bok oznacza konieczność kucia bruzdy w stropie lub rezygnację z danego miejsca.

Wiercenie zaczyna się otwornicą lub koronką, nigdy szlifierką kątową. Prędkość obrotowa 600-800 obr./min i lekki docisk zapobiegają wyrwaniu płyty po drugiej stronie. Gdy otwór jest gotowy, wprowadza się rękaw z tworzywa lub elastyczny przewód aluminiowy o tej samej średnicy, który połączy wylot wentylatora z kanałem w stropie. Długość rękawa nie powinna przekraczać 1 m, bo każdy metr poziomego odcinka zabiera około 15% wydajności.

Lista narzędzi i materiałów

• otwornica Φ100, Φ125 lub Φ150 mm z wiertłem prowadzącym
• szukacz profili i przewodów pod napięciem
• wiertarko-wkrętarka z ogranicznikiem głębokości
• kabel YDYp 3x1,5 mm², puszka natynkowa, wyłącznik
• rękaw elastyczny aluminiowy lub PVC, opaski montażowe
• silikon dekarski i taśma akustyczna
• kołki sprężynowe do płyt G-K (motylkowe, 4 sztuki)

Przed pierwszym wierceniem wyłącza się bezpiecznik obwodu łazienkowego i sprawdza brak napięcia próbnikiem. To nie formalność, bo w nowych mieszkaniach elektrycy często prowadzą dodatkowe przewody w stropie pod oświetlenie. Jedno przecięcie kabla oznacza kucie sufitu od nowa.

Wentylator sufitowy do łazienki z zaworem zwrotnym i wyciszeniem

Wentylator w suficie pracuje w trudniejszych warunkach niż ścienny. Ciepłe, wilgotne powietrze unosi się do góry i to właśnie on musi je wyrzucić, zanim skropli się na płycie g-k. Wybór modelu sprowadza się do trzech parametrów: wydajności, klasy szczelności i poziomu hałasu. Pozostałe funkcje, takie jak timer, czujnik wilgotności czy łożyska kulkowe, są kwestią komfortu i trwałości.

Kryterium wydajności: ile m³/h potrzebuje konkretna łazienka

Norma PN-83/B-03430 mówi o 8-10 wymianach powietrza na godzinę w pomieszczeniach sanitarnych. Łazienka o powierzchni 5 m² i wysokości 2,5 m ma kubaturę 12,5 m³, co przy ośmiu wymianach daje 100 m³/h. Przy dziesięciu wymianach wartość rośnie do 125 m³/h. W praktyce przyjmuje się, że wentylator powinien być nieco mocniejszy, bo kanał wentylacyjny w bloku z wielkiej płyty ma opory wynikające z chropowatości i zakrętów.

Średnica Φ100 mm wystarcza w małych łazienkach, ale każdy metr elastycznego przewodu redukuje strumień. Dlatego przy kanałach dłuższych niż 1,5 m lepiej od razu wziąć model Φ125 mm, nawet jeśli wymiana powietrza teoretycznie byłaby zapewniona przy Φ100 mm. Większa średnica oznacza niższą prędkość liniową powietrza, a co za tym idzie, cichszą pracę turbiny.

Klasa szczelności i strefy wilgotności

Wentylator zamontowany bezpośrednio nad prysznicem musi mieć klasę co najmniej IPX4. Oznacza to ochronę przed bryzgami wody z każdego kierunku, co wynika z umiejscowienia w strefie 1 według normy IEC 60364-7-701. Modele IP24, często tańsze, nadają się tylko do strefy 2, czyli minimum 60 cm od krawędzi brodzika. W praktyce umieszczenie wentylatora nad samą kabiną prysznica daje najlepszą efektywność, ale wymaga najwyższej klasy szczelności.

Zawór zwrotny: mechanizm działania i dlaczego jest niezbędny

Zawór zwrotny to cienka membrana lub klapka, która pod wpływem strumienia powietrza wychylanego z łazienki otwiera się, a przy próbie cofnięcia zamyka się szczelnie. W blokach z wentylacją naturalną zdarza się ciąg wsteczny, czyli cofanie się powietrza z sąsiednich mieszkań, szczególnie zimą, gdy komin wentylacyjny wychładza się i traci ciąg. Bez zaworu do łazienki dostają się zapachy z kuchni sąsiada z góry.

Membranowe zawory zwrotne montuje się bezpośrednio na wylocie wentylatora lub w rękawie przy kanale. Modele z tworzywa sztucznego kosztują 15-30 zł, aluminiowe 40-60 zł. Różnica tkwi w trwałości: plastik po dwóch latach traci sprężystość i zaczaje przepuszczać powietrze w obie strony.

Wyciszenie: mata akustyczna i uszczelki

Sufit podwieszany z płyty g-k ma masę powierzchniową około 9 kg/m² i słabo tłumi dźwięki. Wentylator o mocy 35 dB słyszalny w sypialni dziecka dwa piętra wyżej jakby działał przy samym uchu. Rozwiązanie stanowią trzy warstwy: mata akustyczna z wełny mineralnej o grubości 40 mm między stropem właściwym a płytą g-k, elastyczny rękaw PVC zamiast aluminiowego (tłumi drgania) oraz uszczelka sylikonowa między obudową wentylatora a płytą sufitową.

Trzeba pamiętać, że każdy element sprężysty w torze powietrznym zmniejsza wydajność o 5-10%. Dlatego wyciszenie wykonuje się w pierwszej kolejności, a regulację obrotów silnika w drugiej. Modele z silnikiem na łożyskach kulkowych pracują cicho nawet przy 40 dB deklarowanych przez producenta, podczas gdy łożyska ślizgowe po roku zaczynają brzęczeć.

Montaż krok po kroku: dziesięć etapów bez pomyłki

Każdy etap wymaga innego narzędzia i innego poziomu koncentracji. Pominięcie któregokolwiek oznacza konieczność demontażu fragmentu sufitu lub wymianę elementu po kilku miesiącach.

Krok 1: audyt kanału wentylacyjnego

Przed zakupem wentylatora sprawdza się ciąg w kanale. Kartka A4 przyłożona do kratki ściennej powinna lekko przywierać pod wpływem ssania. Jeśli tak nie jest, kanał jest zapchany lub wadliwie podłączony do komina. W takiej sytuacji montaż wentylatora w suficie nie pomoże, bo urządzenie nie ma dokąd tłoczyć powietrza.

Krok 2: dobór średnicy i modelu

Średnica kanału wentylacyjnego w stropie narzuca średnicę wentylatora. Polskie budynki z wielkiej płyty mają kanały Φ150 mm, nowe mieszkania często Φ125 mm, a domy jednorodzinne Φ100 mm. Dobór zbyt małego wentylatora do dużego kanału obniża wydajność, zbyt dużego do małego powoduje hałas i wibracje.

Krok 3: trasowanie najkrótszej drogi kabla

Trasę kabla zaznacza się na ścianie i stropie ołówkiem, uwzględniając profile CD. Kabel powinien biec prostopadle do profili, nie równolegle, żeby nie kolidował z mocowaniami. Długość kabla liczy się z 20% zapasem na ewentualne poprawki przy podłączaniu.

Krok 4: montaż zaworu zwrotnego

Zawór wsuwa się do rękawa elastycznego od strony kanału. Strzałka na obudowie wskazuje kierunek przepływu z łazienki na zewnątrz. Odwrotne zamontowanie sprawia, że klapka nie otwiera się pod własnym ciężarem i wentylator pracuje pod pełnym obciążeniem bez efektu.

Krok 5: mocowanie rury lub rękawa elastycznego

Rękaw łączy wylot wentylatora z kanałem w stropie. Połączenie opaskami zaciskowymi z dwóch stron zabezpiecza przed rozszczelnieniem pod wpływem wibracji. Rękaw powinien mieć lekki łuk, nie być naprężony, bo zmiany temperatury powodują jego kurczenie się i rozszerzanie.

Krok 6: izolacja akustyczna stropu

Jeśli strop nie został wyciszony na etapie budowy sufitu podwieszanego, wokół rękawa owija się pas wełny mineralnej o grubości 40 mm i szerokości 20 cm. Wełna tłumi drgania przenoszone z wentylatora na profile stalowe. Taśma akustyczna na profilach CD dodatkowo redukuje rezonans.

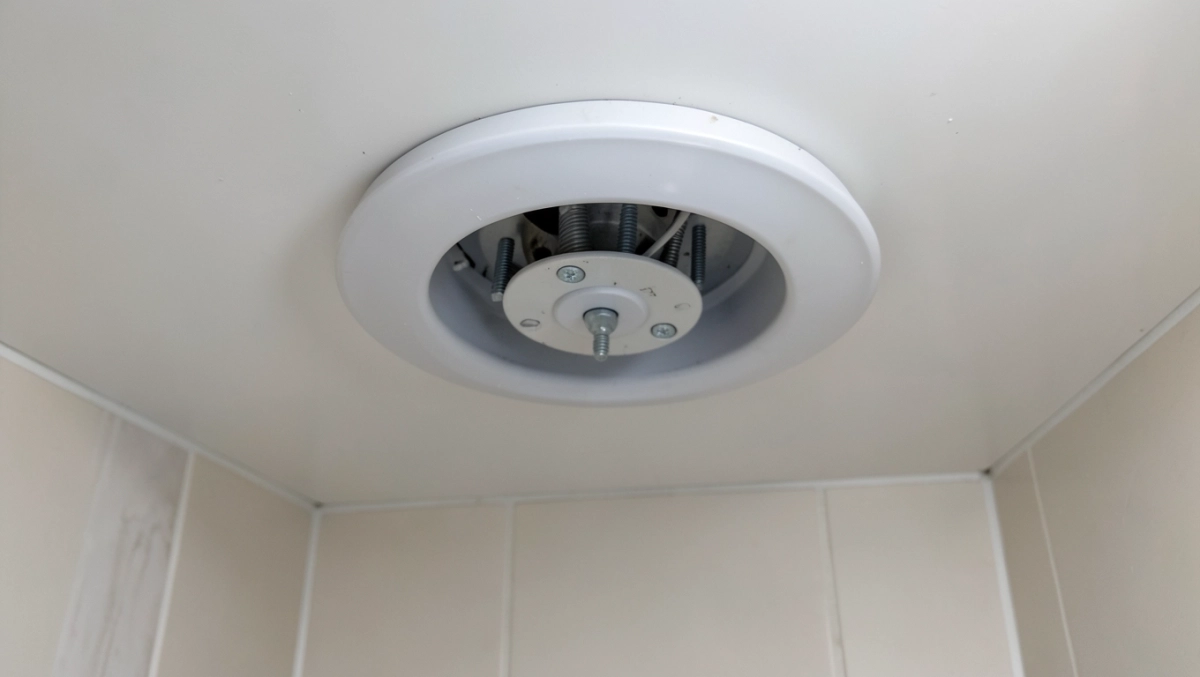

Krok 7: montaż wentylatora z uszczelnieniem

Korpus wentylatora wsuwa się w otwór sufitowy i mocuje czterema kołkami sprężynowymi do płyty g-k. Pod krawędź obudowy nakłada się pasek sylikonu sanitarnego, który po wyschnięciu tworzy elastyczną uszczelkę. Po 24 godzinach silikon zastyga i można uruchomić urządzenie.

Krok 8: podłączenie do zasilania i wyłącznik

Kabel YDYp podłącza się do zacisków wentylatora zgodnie ze schematem na obudowie: faza L, neutralny N, uziemienie PE. Wyłącznik montuje się przy drzwiach, na wysokości 120-140 cm od podłogi. Modele z timerem wymagają dodatkowego przewodu sterującego, który podłącza się do zacisku LT lub T.

Krok 9: test szczelności

Po podłączeniu zasilania, jeszcze przed założeniem kratki ozdobnej, włącza się wentylator i sprawdza dłonią ciąg powietrza przy kratce ściennej w łazience. Powietrze powinno być wyraźnie zasysane. Jednocześnie kontroluje się szczelność połączeń rękawa: przy świeczce lub lusterku nie powinno być ruchu płomienia w okolicach połączeń.

Krok 10: pierwszy rozruch i regulacja

Wentylator powinien pracować co najmniej 30 minut bez przerwy. Po tym czasie sprawdza się temperaturę obudowy (nie powinna przekraczać 40°C) i poziom hałasu z sąsiedniego pomieszczenia. Jeśli hałas jest zbyt duży, reguluje się obroty potencjometrem w modelach z taką opcją lub montuje dodatkowy tłumik akustyczny w rękawie.

Najczęstsze błędy przy montażu wentylatora w suficie łazienki

Większość usterek wentylacji sufitowej wynika z pięciu powtarzających się błędów. Każdy z nich da się uniknąć, pod warunkiem świadomości mechanizmu, który za nim stoi.

⚠️ Brak zaworu zwrotnego powoduje cofanie się powietrza z sąsiednich mieszkań zimą, gdy komin wentylacyjny wychładza się i traci ciąg naturalny. W konsekwencji do łazienki dostają się zapachy kuchenne, a wilgoć z rur sąsiada skrapla się na suficie.

Zbyt długi kanał poziomy to druga najczęstsza przyczyna słabej wydajności. Przy odcinku dłuższym niż 1,5 m opory przepływu rosną geometrycznie, a silnik wentylatora nie jest w stanie ich pokonać przy standardowych obrotach. Rozwiązaniem jest skrócenie trasy lub zwiększenie średni kanału o jeden rozmiar.

Brak izolacji akustycznej sufitu sprawia, że wentylator o deklarowanych 28 dB słyszalny jest w sypialni dziecka jako 40 dB. Dźwięk przenosi się przez profile CD, które działają jak membrany. Wełna mineralna i taśma akustyczna na profilach rozwiązują problem u źródła.

Podłączenie wentylatora łazienkowego do tego samego kanału co wyciąg kuchenny to błąd wynikający z oszczędności przy budowie domu. Zapachy smażenia i pary kuchenne wracają do łazienki przy każdym włączeniu okapu. Każde pomieszczenie sanitarne musi mieć własny kanał lub oddzielny wentylator z osobnym podejściem do komina.

Montaż wentylatora bezpośrednio przy profilu nośnym CD powoduje przenoszenie drgań na cały sufit. Odstęp minimum 5 cm między obudową a profilem, wypełniony paskiem wełny, eliminuje rezonans. W nowych sufitach warto zaplanować pozycję wentylatora jeszcze przed montażem profili.

Serwis i konserwacja wentylatora sufitowego

Wentylator łazienkowy wymaga przeglądu co 12 miesięcy, a w łazienkach intensywnie użytkowanych co 6 miesięcy. Kurz i osady mydła osiadają na łopatkach turbiny, zwiększają masę wirnika i obciążają łożyska. Zaniedbanie skraca żywotność silnika z 10 do 4-5 lat.

Co czyścić i jak często

• łopatki turbiny: co 6 miesięcy, miękką szczotką i wodą z płynem
• kratka ozdobna: co 3 miesiące, pod bieżącą wodą
• zawór zwrotny: co 12 miesięcy, kontrola ruchomości klapki
• łożyska: co 24 miesiące, smarowanie olejem silikonowym (modele ślizgowe)
• rękaw elastyczny: co 24 miesiące, kontrola szczelności i braku pęknięć

Czyszczenie rozpoczyna się od wyłączenia bezpiecznika. Kratkę ozdobną ściąga się delikatnie, podważając śrubokrętem płaskim owinientym taśmą malarską. Łopatki turbiny przemywa się wilgotną ściereczką z mikrofibry, unikając zamakania silnika. Po 15 minutach schnięcia wentylator można uruchomić.

Kiedy wymienić wentylator? Sygnałem jest głośniejsza praca niż zwykle, wibracje odczuwalne w podłodze lub zapach spalenizny. Silniki z łożyskami ślizgowymi wymagają wymiany po 5-7 latach, kulkowe pracują 10-15 lat. Wymiana polega na odłączeniu kabla i wyjęciu korpusu z otworu, bez kucia sufitu.

Checklist przed zakupem: osiem punktów, które oszczędzą kłopotu

• wydajność [m³/h] dobrana do kubatury łazienki
• średnica kanału w stropie (zmierzyć, nie zgadywać)
• klasa szczelności minimum IPX4 dla strefy mokrej
• poziom hałasu ≤30 dB, jeśli pod spodem jest sypialnia
• zawór zwrotny w komplecie lub dokupiony osobno
• czujnik wilgotności, jeśli wentylator ma pracować automatycznie
• timer do opóźnionego wyłączenia po wyjściu z łazienki
• możliwość serwisu (dostępność części zamiennych)

Wentylator sufitowy to urządzenie na lata, ale tylko wtedy, gdy dobór i montaż idą w parze. Wydajność oblicza się na podstawie kubatury, średnicę na podstawie istniejącego kanału, a klasę szczelności na podstawie strefy wilgotności. Reszta to kwestia komfortu i indywidualnych preferencji. Warto poświęcić godzinę na audyt kanału i trasowanie kabla, bo te dwie czynności decydują, czy wentylator będzie działał cicho i bezawaryjnie, czy po roku zacznie przypominać o sobie nieprzyjemnym szumem.

Źródła i normy: PN-83/B-03430 „Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej", norma IEC 60364-7-701 „Instalacje elektryczne w pomieszczeniach z wanną lub prysznicem", Warunki Techniczne 2024 (Rozporządzenie Ministra Rozwoju i Technologii z dnia 27 października 2022 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie). Dane o oporach kanałów wentylacyjnych na podstawie materiałów Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych (PZITS), dział Wentylacja i Klimatyzacja.
