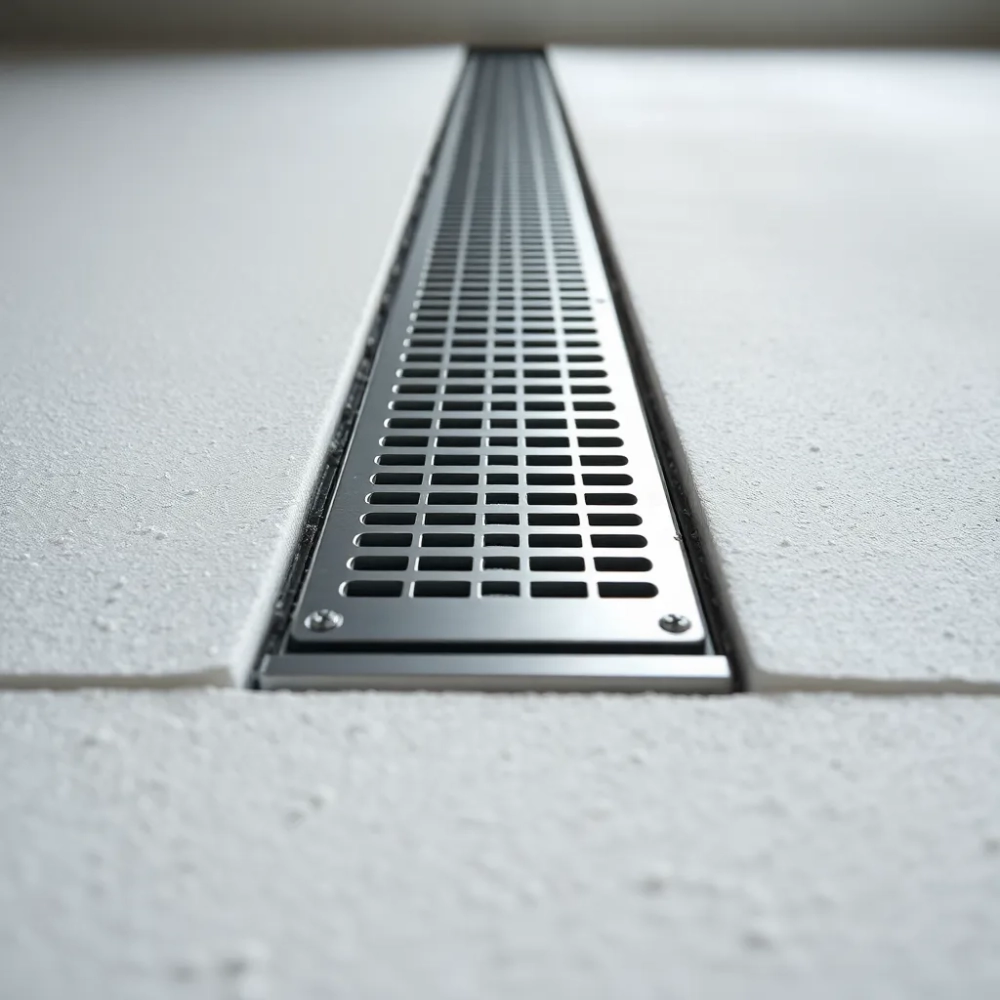

Montaż odpływu liniowego na styropianie bez błędów

Montaż odpływu liniowego na styropianie potrafi spędzić sen z powiek nawet doświadczonym majsterkowiczom, bo w tym jednym złączu stykają się trzy różne światy: nośna płyta betonowa, miękka warstwa termoizolacji i cienka powłoka hydroizolacyjna pod płytkami. Każdy z tych materiałów pracuje inaczej pod wpływem temperatury, obciążenia i wilgoci, a odpływ stanowi krytyczny punkt, w którym wszystkie trzy muszą ze sobą szczelnie i trwale współpracować. Poniżej rozbito ten temat na cztery praktyczne etapy, wzbogacając go o szczegóły techniczne, konkretne liczby oraz mechanizmy fizyczne stojące za każdym zaleceniem.

• Przygotowanie podłoża ze styropianu pod odpływ
• Osadzenie korpusu odpływu w warstwie styropianu
• Uszczelnienie i izolacja styku odpływu ze styropianem
• Najczęstsze błędy przy montażu odpływu na styropianie

Przygotowanie podłoża ze styropianu pod odpływ

Klucz do trwałego montażu odpływu liniowego na styropianie leży w odpowiednim przygotowaniu podłoża, zanim w ogóle sięgniemy po korpus odpływu. Styropian pod prysznicem pełni jednocześnie funkcję izolacji termicznej i warstwy wyrównującej spadki, dlatego jego górna powierzchnia musi być twarda, czysta i stabilna wymiarowo.

Najczęściej stosowanym materiałem jest polistyren ekspandowany (EPS) o gęstości minimum 20 kg/m³, a w strefach mokrych lepiej sprawdza się EPS 100 lub XPS o gęstości 30-40 kg/m³, który pod dużym naciskiem kleju i płytek nie ugina się nadmiernie. Zbyt miękki styropian ugina się pod stopami, a fleksja płytek prowadzi do mikropęknięć fug i w konsekwencji do przecieków przy krawędzi odpływu.

Przed montażem odpływu należy wyciąć w płycie styropianowej precyzyjne gniazdo pod korpus, uwzględniając spadek dna 1,5-2% w kierunku syfonu. Spadek ten gwarantuje, że woda spłynie grawitacyjnie z całej powierzchni brodzika, a nie zastoi się przy krawędzi rynny. Cięcie najłatwiej wykonać ostrym nożem termicznym albo piłą piórową, pilnując, aby krawędzie były równe i pionowe względem płaszczyzny posadzki.

Po wycięciu gniazda powierzchnię styropianu warto zagruntować cienką warstwą kleju elastycznego C2TE S1, który wniknie w pory i stworzy mostek sczepny. Bez tego mostka masa szpachlowa nakładana na styropian może z czasem odspajać się płatami, ponieważ gładka powierzchnia EPS-u nie sprzyja adhezji mechanicznej. Grunt zamyka też pory, co ogranicza wciąganie wody z zaprawy w głąb izolacji.

Na tym etapie wielu wykonawców zapomina o wygłuszeniu akustycznym, a odpływ liniowy potrafi rezonować pod prysznicem, gdy rynna zacznie drgać pod wpływem strumienia wody. Pod stopki montażowe odpływu warto podłożyć paski filcu bitumicznego lub maty akustycznej 3-5 mm, które tłumią wibracje przenoszone na strop.

Dobór grubości styropianu i rzędnej montażu

Rzędna górnej krawędzi odpływu musi pokrywać się z docelową wysokością posadzki prysznica po ułożeniu płytek, zwykle 10-15 mm poniżej poziomu gotowej podłogi. To wymusza odpowiednią grubość warstwy styropianu, która w prysznicach bez brodzika wynosi najczęściej 50-80 mm. Cieńsza warstwa nie zapewni komfortu cieplnego ani akustycznego, a grubsza zmusi do podnoszenia progu strefy mokrej, co bywa uciążliwe przy wjeździe wózkiem czy wchodzeniu starszych domowników.

Narzędzia i materiały potrzebne na starcie

Lista niezbędnych narzędzi jest krótka, lecz wymagająca precyzji: piła piórowa lub nóż termiczny, poziomica 60 cm i 20 cm, miarka, ołówek, szpachla zębata 10 mm, wiadro, mieszadło oraz marker do zaznaczenia osi odpływu. Bez poziomicy 60 cm trudno skontrolować spadek na całej długości rynny, dlatego warto ją wypożyczyć, jeśli nie ma się jej w warsztacie.

Osadzenie korpusu odpływu w warstwie styropianu

Samo osadzenie korpusu odpływu liniowego w warstwie styropianu to etap, w którym decyduje się geometria całej posadzki prysznica. Korpus trzeba ustawić równo z uwzględnieniem kierunku spadku, a następnie sztywno połączyć go ze styropianem i rurą kanalizacyjną.

Pierwszym krokiem jest połączenie odpływu z pionem lub poziomem kanalizacji za pomocą rury HT DN 50, uszczelnionej pierścieniem elastomerowym. Głębokość osadzenia rury w kielichu powinna wynosić co najmniej 30 mm, bo zbyt płytkie włożenie powoduje rozszczelnienie przy skurczu termicznym tworzywa. Rurę prowadzi się ze spadkiem minimum 1,5% w stronę pionu, by ciśnienie hydrauliczne samo pchało wodę w dół, bez konieczności czekania na grawitację.

Po podłączeniu kanalizacji korpus odpływu ustawia się w wyciętym gnieździe i reguluje wysokość śrubami montażowymi, które zwykle pozwalają na zakres 30-60 mm. Poziomica przyłożona wzdłuż rynny powinna wykazać delikatny, ale wyraźny spadek w kierunku syfonu. Spadek mniejszy niż 1% sprawi, że woda będzie zalegać przy krawędzi, a większy niż 2,5% spowoduje, że strumień będzie tak szybki, iż może pryskać poza strefę prysznica.

Po ustawieniu wysokości korpus mocuje się mechanicznie do płyty nośnej za pomocą kotew lub wkrętów przechodzących przez stopki montażowe. Bezpośrednie mocowanie do styropianu jest niewystarczające, bo EPS pod obciążeniem odkształca się sprężyście i poluzowuje połączenie. Kotwy osadza się w betonie na głębokość minimum 40 mm, a ich rozstaw nie powinien przekraczać 40 cm wzdłuż rynny.

Po zamocowaniu mechanicznym przestrzeń między korpusem a styropianem wypełnia się zaprawą cementową modyfikowaną polimerami, najlepiej klasy C2FE S1. Zaprawa taka ma wysoką przyczepność do EPS-u i niski skurcz, dzięki czemu nie powstają rysy na styku, które później stałyby się drogą wody pod płytki. Wypełnienie wykonuje się warstwami po 15-20 mm, by uniknąć pęcherzy powietrza w masie.

Istotną, często pomijaną czynnością jest sprawdzenie drożności syfonu przed zalaniem zaprawą. Wystarczy wlać 0,5 l wody do rynny i obserwować, czy swobodnie odpływa. Jeśli odpływ się zatka na tym etapie, łatwo go udrożnić, ale po zalaniu zaprawą demontaż korpusu oznacza kucie i powtarzanie całej operacji od zera.

Kontrola spadku posadzki prysznica

Po osadzeniu korpusu warto ułożyć pasy styropianu formujące docelowy spadek posadzki 1,5-2% w kierunku rynny. Spadek formuje się, docinając kliny styropianowe od najgrubszego boku 40-50 mm do najcieńszego 10-15 mm przy krawędzi odpływu. Bez tych klinów płytki musiałyby być klejone nierównomierną warstwą kleju, co utrudnia uzyskanie jednolitej powierzchni.

Wpływ ruchów termicznych na pozycję odpływu

Odpyyw liniowy wykonany ze stali nierdzewnej rozszerza się pod wpływem ciepłej wody o około 0,01 mm na każdy metr długości przy ΔT 30°C. Te minimalne ruchy nie zagrażają szczelności, jeśli połączenie rynny z korpusem ma luz dylatacyjny 1-2 mm wypełniony elastycznym sznurem i trwale plastycznym kitem. Brak tego luzu prowadzi do odkształceń i pęknięć kleju wzdłuż krawędzi rynny.

Uszczelnienie i izolacja styku odpływu ze styropianem

Uszczelnienie styku odpływu liniowego ze styropianem to najważniejszy etap decydujący o tym, czy prysznic będzie suchy przez lata, czy po kilku miesiącach pojawi się grzyb w stropie. W tym miejscu woda pod ciśnieniem hydrostatycznym szuka najsłabszego ogniwa, a styk trzech różnych materiałów jest nim niemal zawsze.

Podstawą jest folia w płynie klasy PN-EN 14891 typu DM, nakładana w minimum dwóch warstwach na całą powierzchnię posadzki prysznica oraz na ściany do wysokości minimum 20 cm powyżej brodzika. Pierwsza warstwa wnika w podłoże i zamyka pory, druga tworzy powłokę ochronną o grubości 0,5-0,8 mm. Łączna grubość powłoki po wyschnięciu nie powinna być mniejsza niż 1 mm, bo cieńsza warstwa bywa przebijana przez ostre krawędzie płytek.

Bezpośrednio na styku odpływu ze styropianem stosuje się specjalne taśmy uszczelniające lub mankiety z flizeliny polimerowej o szerokości minimum 120 mm. Mankiet wtapia się w pierwszą warstwę folii w płynie i przykrywa drugą, dzięki czemu powstaje ciągła, bezszwowa powłoka przechodząca z posadzki na kołnierz odpływu. Bez mankietu woda przenika przez mikroszczelinę na styku stali i EPS-u, tworząc z czasem wykwity pleśni w sąsiednich pomieszczeniach.

W narożnikach posadzki i ściany prysznica, czyli w tzw. strefie narożnej, folia w płynie wzmacniana jest dodatkowym pasem taśmy 50-80 mm zatopionym w masie. Taśma ta kompensuje ruchy konstrukcji do 0,5 mm, które w budynkach z płytą fundamentową na gruncie są normą w pierwszych latach użytkowania. Bez taśmy folia w płynie pęka w narożniku, bo czyste EPS nie ma wystarczającej przyczepności, by przenieść takie odkształcenia.

Szczególną uwagę trzeba zwrócić na odpowietrzenie syfonu, bo zbyt niskie ciśnienie w instalacji wysysa wodę z syfonu i wpuszcza do łazienki zapachy z kanalizacji. Syfon odpływu liniowego powinien mieć wysokość słupa wody minimum 50 mm, co odpowiada normie PN-EN 274 dla przyborów sanitarnych. Niższe syfony, popularne ze względu na małą wysokość zabudowy, wymagają montażu zaworu napowietrzającego.

Czas schnięcia folii w płynie wynosi zwykle 12-24 h na warstwę, zależnie od temperatury i wilgotności. Układanie płytek na niedoschniętej powłoce powoduje zamknięcie wilgoci, pęcherze i utratę przyczepności. Bez termometru i higrometru trudno ocenić gotowość podłoża, dlatego warto się w nie zaopatrzyć przy okazji generalnego remontu.

Kolejność nakładania warstw uszczelniających

Logiczna kolejność warstw od spodu wygląda następująco: grunt na styropianie, pierwsza warstwa folii w płynie, mankiet na styku z odpływem, taśmy narożne, druga warstwa folii, klej C2TE S1, płytki, fuga. Każda kolejna warstwa powinna być nakładana prostopadle do kierunku poprzedniej, co ogranicza powstawanie śladów po narzędziu i zapewnia równomierne pokrycie.

Błędy w doborze chemii uszczelniającej

Częstym błędem jest stosowanie folii w płynie na bazie dyspersji akrylowej w miejscach stale narażonych na wodę, bo akryl po kilku miesiącach pęcznieje i traci przyczepność. W strefie prysznica sprawdzają się wyłącznie folie na bazie żywic reaktywnych, cementu modyfikowanego polimerami lub poliuretanu. Sprawdzenie karty technicznej produktu pod kątem dopuszczenia do kontaktu z wodą pitną i klasy DM O1P lub DM O2P zajmuje minutę, a oszczędza wielu problemów.

Najczęstsze błędy przy montażu odpływu na styropianie

Najczęstsze błędy przy montażu odpływu liniowego na styropianie wynikają z pośpiechu, braku pomiarów i myślenia życzeniowego, że „jakoś to będzie szczelne". Każdy z tych błędów ma konkretne konsekwencje widoczne po kilku miesiącach użytkowania.

Pierwszy i najgroźniejszy błąd to brak mocowania mechanicznego odpływu do płyty nośnej. Styropian pod obciążeniem odkształca się sprężyście i z czasem poluzowuje połączenie klejowe, przez co korpus opada o 1-3 mm. Taki mikrospad powoduje cofanie się wody pod płytki i trwałe zawilgocenie posadzki, które po roku ujawnia się jako czarne plamy przy krawędzi rynny.

Drugi błąd to cięcie styropianu nożem szpachlowym zamiast piłką, przez co krawędzie są poszarpane i nie przylegają szczelnie do kołnierza odpływu. Nierówne krawędzie pozostawiają szczeliny 3-5 mm, które trudno wypełnić klejem bez pęcherzy. Pęcherze te zamykają powietrze i wilgoć, a po kilku cyklach grzania styropian zaczyna pęcznieć, odpychając hydroizolację od podłoża.

Trzeci błąd to montaż odpływu z naruszeniem płaszczyzny posadzki, czyli sytuacja, gdy kołnierz odpływu wystaje ponad docelowy poziom płytek o 2-4 mm. Woda wówczas nie spływa do rynny, lecz zatrzymuje się przy jej krawędzi, skąd wsiąka w fugi. Prawidłowa technika polega na ustawieniu odpływu 1-2 mm poniżej poziomu płytek, co wymusza spływanie wody przez szczelinę wlotową rynny.

Czwarty błąd to brak dylatacji obwodowej między posadzką prysznica a ścianą. Betonowy jastrych pod płytkami pracuje inaczej niż ściana murowana, a brak paska dylatacyjnego 5-8 mm wypełnionego trwale elastycznym silikonem sanitarnym powoduje pękanie fug narożnych. Pęknięcia te stają się drogą wody pod hydroizolację i w konsekwencji prowadzą do wykwitów pleśni na ścianie sąsiedniego pomieszczenia.

Piąty błąd to zbyt wczesne obciążenie posadzki, czyli wchodzenie na świeżo ułożone płytki przed upływem 24 h. Klej C2TE S1 osiąga pełną wytrzymałość po 7 dniach, ale ruch pieszy dopuszcza się zwykle po 24-48 h. Wcześniejsze obciążenie powoduje przesunięcie płytek o ułamek milimetra, co przy rynnie odpływu oznacza nierównomierną szczelinę wlotową i asymetrię spływu wody.

Szósty, często niedoceniany błąd to brak okresowego czyszczenia syfonu z włosów i kamienia, co w polskiej twardej wodzie dzieje się szybciej niż w miękkiej. Zatkanie syfonu powoduje cofanie się wody pod płytki przy każdym prysznicu, a w konsekwencji takie same skutki jak nieszczelność hydroizolacji. Wystarczy raz na kwartał wyjąć koszyczek odpływu i przepłukać go pod bieżącą wodą, by uniknąć tych problemów.

Specyfika pryszniców typu walk-in

W prysznicach typu walk-in, gdzie brak brodzika, a posadzka prysznica stanowi jednocześnie podłogę łazienki, tolerancja spadku jest jeszcze mniejsza. W takim układzie rynna odpływu powinna mieć długość minimum 70% szerokości strefy prysznica, a spadek posadzki 1,8-2,2%. Mniejsze wartości nie zapewnią sprawnego odpływu wody na całej powierzchni, a większe utrudnią stabilne stanie pod prysznicem.

Kiedy warto wezwać fachowca

Jeżeli płyta nośna ma nierówności powyżej 5 mm na odcinku 2 m lub gdy rzędna podejścia kanalizacyjnego nie zgadza się z projektowaną wysokością odpływu o więcej niż 20 mm, warto wezwać hydraulika z doświadczeniem w odpływach liniowych. Samodzielne korygowanie takich odchyłek bez doświadczenia kończy się zwykle podnoszeniem poziomu całej posadzki łazienki, co generuje dodatkowe koszty i problemy z drzwiami.

Źródła danych i norm: PN-EN 274 Przybory sanitarne Syfony, PN-EN 14891 Wyroby nieprzepuszczające wody stosowane w postaci ciekłej pod płytki, Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. z późn. zm.), katalogi techniczne producentów systemów odpływów liniowych oraz wytyczne ITB dotyczące uszczelnień w strefach mokrych. Przydatne adresy: www.pkn.pl (Polski Komitet Normalizacyjny), www.itb.pl (Instytut Techniki Budowlanej), www.sejm.gov.pl (akty prawne).
