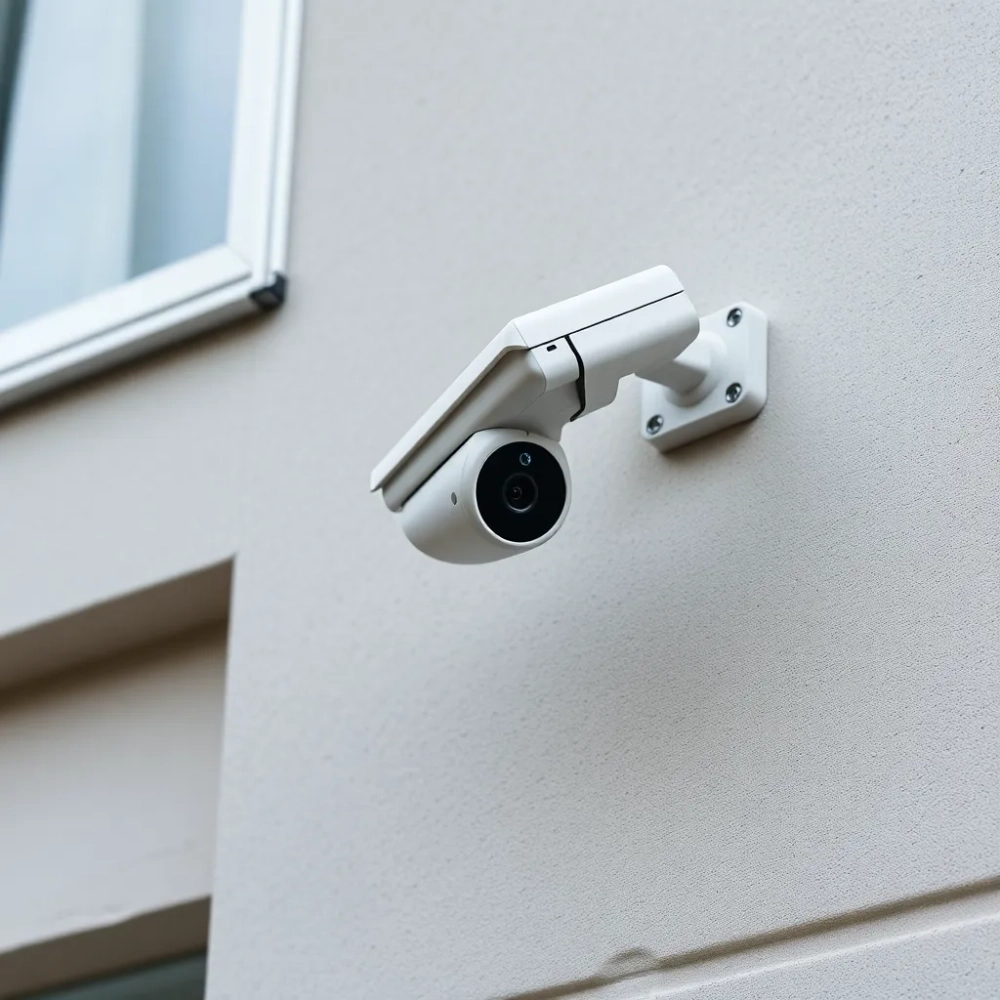

Montaż kamery na elewacji styropianowej bez błędów

Zamontowałeś kamerę na ocieplonej ścianie i po pierwszej zimie wisi krzywo, albo wręcz wypadła razem z kawałkiem styropianu? To nie wina kamery ani Twojej nieporadności. Styropian po prostu nie jest podłożem, które utrzyma punktowe obciążenie, a każdy kołek wkręcony bez przemyślenia działa jak dźwignia wyrywająca fragment elewacji. Poniżej znajdziesz trzy sprawdzone metody mocowania, konkretne liczby nośności, wzór na dobór długości kołka oraz listę błędów, które najczęściej kończą się powtórnym montażem.

• Jakie kołki do kamery w styropianie wybrać
• Kotwa chemiczna do kamery na ocieplonej elewacji
• Montaż kamery na elewacji styropianowej krok po kroku
• Najczęstsze błędy przy mocowaniu kamery w styropianie
• Dobór mocowania i koszty
• Najczęściej zadawane pytania

Jakie kołki do kamery w styropianie wybrać

Styropian to materiał o wytrzymałości na rozciąganie rzędu zaledwie 80-150 kPa, co w praktyce oznacza, że zwykły plastikowy kołek rozporowy wyciągnięty siłą palców to w nim normalka. Dlatego przy lekkich kamerach do 0,5 kg (np. kompaktowe modele kopułkowe) najlepiej sprawdzają się dedykowane kołki do styropianu z szerokim kołnierzem dociskowym. Kołek typu Driva ma spiralny gwint, który wkręca się w płytę izolacyjną bez wiercenia i rozpręża ją kontrolowanie. Nośność takiego rozwiązania sięga 5-8 kg na pojedynczy punkt, ale tylko wtedy, gdy warstwa styropianu ma minimum 50 mm i nie kruszy się od promieniowania UV.

Kołek rozporowy z kołnierzem talerzowym działa inaczej. Wymaga nawiercenia otworu o średnicy 8-10 mm, a jego długa tuleja przechodzi przez całą grubość izolacji i zakotwicza się dopiero w murze. Kluczowy jest tu docisk kołnierza do powierzchni tynku, który rozkłada siłę na większą powierzchnię i zapobiega wciskaniu kołka w głąb elewacji. Pamiętaj, że przy kamerach PTZ, które mają silnik obracający obiektyw, pojedynczy kołek do styropianu nigdy nie wystarczy. Wibracje generowane przez napęd systematycznie poluzowują każde połączenie, które nie przenosi obciążenia na ścianę nośną.

Wzór na dobór długości kołka przelotowego jest prosty i warto go zapamiętać: L = grubość styropianu + grubość tynku (zwykle 5-8 mm) + grubość kleju (3-5 mm) + 50 mm zakładki w murze. Przy standardowym ociepleniu 15 cm daje to kołek o długości 200 mm i średnicy 10 mm. Średnica 8 mm wystarczy przy kamerach do 1 kg, powyżej lepiej sięgnąć po 10 mm. Nośność takiego połączenia w murze z betonu komórkowego wynosi 60-80 kg na punkt, w cegle pełnej nawet 120 kg.

Temperatura aplikacji ma znaczenie, o czym wielu zapomina. Kołki z tworzywa sztucznego tracą elastyczność poniżej 5°C, a powyżej 30°C zbyt łatwo się odkształcają przy dokręcaniu. Najlepsze warunki to suchy dzień z temperaturą 10-25°C. Jeśli montujesz zimą, włóż kołki do ciepłego pomieszczenia na 2 godziny przed użyciem. Przy dużych mrozach tworzywo staje się kruche i pęka już przy wkręcaniu wkręta.

Kiedy NIE stosować kołków do styropianu? Przy kamerach z wbudowanym oświetlaczem IR powyżej 4 W, który nagrzewa obudowę do 50-60°C. Cykliczne nagrzewanie i stygnięcie powoduje pękanie punktowego mocowania w styropianie w ciągu kilku miesięcy. W takiej sytuacji od razu przejdź do kotwy chemicznej.

Kotwa chemiczna do kamery na ocieplonej elewacji

Kotwa chemiczna to żywica, która wypełnia otwór i twardnieje wokół pręta gwintowanego, tworząc monolityczne połączenie z murem. W przypadku mocowania kamery na elewacji styropianowej nie wstrzykujesz żywicy bezpośrednio w styropian. Najpierw wiercisz otwór przelotowy przez całą warstwę ocieplenia, wsuwasz tuleję dystansową z tworzywa (zwaną też tuleją sitową), a dopiero potem wypełniasz ją żywicą od strony muru. Tuleja zapobiega wypływaniu żywicy w styropian i ogranicza most termiczny.

Czas wiązania żywicy zależy od temperatury podłoża. Przy 20°C pełne utwardzenie następuje po 45 minutach dla żywic poliestrowych i po 6 godzinach dla żywic epoksydowych. Poniżej 5°C większość żywic nie wiąże prawidłowo, a montaż w mrozie trzeba odłożyć albo zastosować specjalne formuły zimowe. Po utwardzeniu nośność połączenia w betonie C20/25 wynosi 250-400 kg na punkt, co z ogromnym zapasem pokrywa potrzeby nawet ciężkiej kamery PTZ z obudową termiczną.

Dobór średnicy pręta gwintowanego zależy od masy kamery. Do 5 kg wystarczy pręt M8, do 10 kg M10, powyżej M12. Pamiętaj o głębokości zakotwienia w murze: minimum 80 mm dla M8, 100 mm dla M10 i 120 mm dla M12. Zbyt płytkie zakotwienie to najczęstsza przyczyna wyrwania kotwy przy próbie obciążenia. Norma PN-EN 1992-4 (Eurocode 2, część 4) reguluje minimalne odległości między kotwami i od krawędzi muru, wynoszą one odpowiednio 100 mm i 150 mm dla prętów M10.

Jeśli podczas wiercenia natrafisz na siatkę zbrojącą warstwy klejowej, nie panikuj. Siatka z włókna szklanego nie stanowi przeszkody dla wiertła, ale wiertło może ją zaczepić i skręcić. W takiej sytuacji wycofaj wiertło, usuń fragment siatki szczypcami i kontynuuj wiercenie. Utrata kilku centymetrów kwadratowych siatki w jednym punkcie nie wpływa na nośność elewacji, bo siatka pracuje w płaszczyźnie, nie punktowo.

Montaż kamery na elewacji styropianowej krok po kroku

Zanim zaczniesz wiercić, zlokalizuj przebieg instalacji elektrycznej. Detektor napięcia lub po prostu logika: kable w elewacji biegną zwykle w kastrach lub peszlach narożnych. Wybierz miejsce montażu tak, aby przewód PoE (Power over Ethernet) nie musiał przechodzić w poprzek okna czy drzwi. Optymalna wysokość to 2,5-3 m, która daje dobry kąt widzenia i utrudnia demontaż kamery przez osoby niepowołane.

Lista narzędzi: wiertarka udarowa SDS-plus z wiertłem 10 mm (długość robocza minimum 250 mm), klucz dynamometryczny lub wkrętarka z regulacją momentu, poziomica, miarka, ołówek, nóż do izolacji, zaciskarka wtyków RJ45 (jeśli kończysz kabel samodzielnie), drabina lub rusztowanie. Przy kamerach zasilanych napięciem sieciowym 230 V dodatkowo potrzebujesz próbnika napięcia i uprawnień SEP.

Krok 1. Przyłóż uchwyt kamery do ściany, wypoziomuj i zaznacz cztery punkty wierceń. Rozpiska otworów powinna odpowiadać rozstawowi otworów w stopce montażowej kamery. Zachowaj minimum 50 mm odstępu od narożników ściany i krawędzi okien.

Krok 2. Wierć otwory bez udaru przez warstwę styropianu (udarmoże go wybić i uszkodzić tynk), a dopiero po przebiciu się do muru przełącz na udar. Prędkość obrotowa 600-800 obr/min, stały docisk bez szarpania. Wywiercony otwór przedmuchaj sprężonym powietrzem lub wydmuchaj ustami, a potem oczyść okrągłą szczotką.

Krok 3. Wsuń tuleję dystansową do każdego otworu. Tuleja powinna wystawać 2-3 mm ponad tynk, co ułatwia późniejsze centrowanie kołka. Wypełnij tuleję żywicą od dołu do góry, aż żywica pojawi się przy wlocie. Wkręć pręt gwintowany powolnym ruchem obrotowym, unikając wychyleń.

Krok 4. Odczekaj czas wiązania podany na opakowaniu żywicy. Nie obciążajaj połączenia wcześniej, nawet jeśli żywica wydaje się twarda na powierzchni. Pełna wytrzymałość osiąga ją dopiero po zakończeniu reakcji chemicznej w głębi otworu.

Krok 5. Po utwardzeniu nałóż podkładkę i nakrętkę na każdy pręt, przykręć uchwyt kamery kluczem dynamometrycznym z momentem 15-20 Nm dla M8 i 25-30 Nm dla M10. Zbyt mocne dokręcenie zniszczy gwint lub zdeformuje uchwyt.

Krok 6. Podłącz kabel PoE, zamocuj kamerę na uchwycie, skieruj obiektyw i dokręć śruby regulacyjne. Uszczelnij przepust kablowy masą dekarską lub silikonem neutralnym (nie kwaśnym, bo zje styropian). Uszczelnienie chroni przed wilgocią i mostkami termicznymi w jednym.

Jeśli wybrałeś metodę z kołkami przelotowymi, krok 3 i 4 zastępujesz wkręcaniem kołka przez uchwyt bezpośrednio w otwór. Pamiętaj o podkładkach EPDM pod łbem śruby, które kompensują nierówności tynku i chronią powłokę przed pękaniem.

Najczęstsze błędy przy mocowaniu kamery w styropianie

Błąd 1: Wiercenie z udarem przez całą grubość ocieplenia. Udar powoduje rozkruszenie struktury styropianu wokół otworu i osłabia podparcie dla kołka na głębokości 2-3 cm. Efekt: kołek wpada w styropian i opiera się tylko na kołnierzu, który z czasem wciska się w elewację.

Błąd 2: Dobór kołka „na oko". Zbyt krótki kołek nie sięga do nośnego muru i całe obciążenie przenosi na styropian. Zbyt długi nie szkodzi konstrukcyjnie, ale utrudnia montaż i może dotrzeć do instalacji w ścianie. Zmierz grubość ocieplenia, zanim pojedziesz do sklepu.

Błąd 3: Brak uszczelnienia przepustu kablowego. Woda, która dostanie się w otwór montażowy, zamarza zimą i rozsadza materiał. Po dwóch sezonach wokół kamery pojawiają się pęknięcia tynku, a kołek traci stabilność. Koszt uszczelniacza to 5-10 zł, koszt naprawy elewacji po 3 latach to kilkaset złotych.

Błąd 4: Montaż kamery PTZ na kołkach do styropianu. Wibracje silnika obrotowego w ciągu kilku tygodni poluzują każde połączenie, które nie sięga muru. Kamera zacznie „chodzić", obraz będzie drgał, a w końcu całość spadnie. Kamera obrotowa to zawsze kotwa chemiczna albo wysięgnik mocowany do ściany nośnej.

Błąd 5: Ignorowanie temperatury podłoża przy kotwi chemicznej. Żywica wlana w zimny mur (poniżej 5°C) wiąże wielokrotnie wolniej albo wcale, a próba obciążenia po 24 godzinach kończy się wyrwaniem pręta razem z fragmentem ściany. Zimą lepiej zastosować żywicę zimową albo przełożyć montaż na cieplejszy dzień.

Błąd 6: Brak przepustu kablowego lub zbyt ciasny przepust. Kabel Ethernet przechodzący przez tynk bez peszla albo peszel zagięty pod kątem 90° to proszenie się o problemy. Kabel po roku zacznie pracować, izolacja pęknie, a wilgoć dostanie się do kamery. Peszel o średnicy minimum 20 mm daje zapas na ewentualną wymianę kabla.

Błąd 7: Montaż bez uwzględnienia RODO. Kamera skierowana na chodnik albo posesję sąsiada to potencjalne naruszenie RODO i art. 267 Kodeksu karnego (naruszenie prywatności). Uchwyt powinien umożliwiać precyzyjne ustawienie pola widzenia tak, aby obejmowało wyłącznie Twoją nieruchomość. Miejsca objęte monitoringiem oznacz tabliczką informacyjną zgodnie z art. 13 RODO.

Dobór mocowania i koszty

Decyzja o metodzie montażu powinna wynikać z trzech zmiennych: masy kamery, grubości ocieplenia i lokalizacji (ściana szczytowa czy elewacja frontowa, narażona na wiatr). Kamera na elewacji frontowej, gdzie wieje wiatr, pracuje jak żagiel i obciążenie dynamiczne może być dwukrotnie wyższe niż statyczny ciężar samego urządzenia. Dlatego do kamery o masie 1,2 kg na elewacji frontowej stosuj mocowanie przewidziane dla 2 kg.

Wariant budżetowy (do 20 zł) to montaż lekkiej kamery na kołkach Driva, bez problemu obsłużysz to sam wiertarką i śrubokrętem. Wariant standardowy (40-80 zł) obejmuje kołki przelotowe, tuleje dystansowe i uszczelniacz, czas montażu do godziny. Wariant premium (100-150 zł) to kotwa chemiczna z prętem M10/M12 i uchwytem ze stali nierdzewnej, trwałość liczona w dekadach.

Robocizna, jeśli zlecasz montaż fachowcowi, to dodatkowe 150-400 zł w zależności od regionu i zakresu prac. W cenę zwykle wchodzi samo mocowanie uchwytu, natomiast prowadzenie kabla i konfiguracja kamery to osobna pozycja (200-600 zł). Przy montażu kilku kamer w ramach jednego zlecenia cena jednostkowa spada nawet o 30%.

Najczęściej zadawane pytania

Czy mogę zamontować kamerę bezpośrednio na styropianie bez kołków? Teoretycznie tak, za pomocą kleju montażowego lub żywicy poliuretanowej, ale takie rozwiązanie wytrzyma maksymalnie rok. Klej traci przyczepność pod wpływem UV i cykli termicznych, a po zimie kamera spadnie razem z odspojonym kawałkiem elewacji. Kołek lub kotwa to jedyna trwała opcja.

Jak ukryć kabel, żeby nie szpecił elewacji? Najczystsza metoda to przewiert przez ścianę od wewnątrz, dzięki czemu kabel wychodzi na zewnątrz tuż przy podstawie uchwytu kamery. Jeśli to niemożliwe, poprowadź kabel w peszelu natynkowym w kolorze tynku, mocowanym do elewacji uchwytami co 30 cm. Peszel dodatkowo chroni kabel przed UV i uszkodzeniami mechanicznymi.

Czy montaż kamery wymaga pozwolenia na budowę? Nie, montaż pojedynczej kamery na elewacji to zwykła czynność eksploatacyjna, niewymagająca ani pozwolenia, ani zgłoszenia. Inaczej jest, gdy kamera stanowi element większego systemu monitoringu wymagającego zmian w instalacji elektrycznej, ale to już kwestia uprawnień elektryka, nie formalności budowlanych.

Co zrobić, gdy kamera musi wisieć na wysięgniku odległym od ściany? Wysięgnik przenosi moment siły znacznie większy niż uchwyt przyścienny, więc kotwa chemiczna to absolutne minimum. Dodatkowo warto zastosować podkładkę stalową pod stopą wysięgnika, która rozkłada siłę na większą powierzchnię styropianu i zapobiega wciskaniu mocowania w elewację.

Jak zabezpieczyć kamerę przed kradzieżą? Śruby z łbem trójkątnym lub jednokierunkowym, które można dokręcić, ale nie odkręcić zwykłym śrubokrętem. Uchwyt z obudową chroniącą dostęp do śrub montażowych. Na wysokości powyżej 3 m kradzież jest mało prawdopodobna, bo wymaga drabiny i czasu.

Montaż kamery na elewacji styropianowej to nie jest operacja na otwartym sercu, ale wymaga szacunku dla fizyki materiału. Styropian nie utrzyma punktowego obciążenia, dlatego każde sensowne mocowanie musi przenieść siłę na ścianę nośną. Kołki do styropianu, kołki przelotowe i kotwy chemiczne to trzy narzędzia o rosnącej nośności, a wybór konkretnego zależy od masy kamery i warunków pracy. Zmierz grubość ocieplenia, dobierz kołek według wzoru L = grubość styropianu + tynk + klej + 50 mm, nie oszczędzaj na uszczelnieniu, a kamera przetrwa dekadę bez poprawek.

Źródła: PN-EN 1992-4 (Eurocode 2, część 4) projektowanie zamocowań w betonie; PN-EN 13163 wyroby z tworzyw sztucznych do izolacji cieplnej w budownictwie; Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie; Rozporządzenie Parlamentu Europejskiego i Rady (UE) 2016/679 (RODO) art. 13; Ustawa z dnia 10 maja 2018 r. o ochronie danych osobowych przetwarzanych w związku z zapobieganiem i zwalczaniem przestępczości. Dokumentacja techniczna producentów kotew chemicznych (karty techniczne żywic poliestrowych i epoksydowych).
