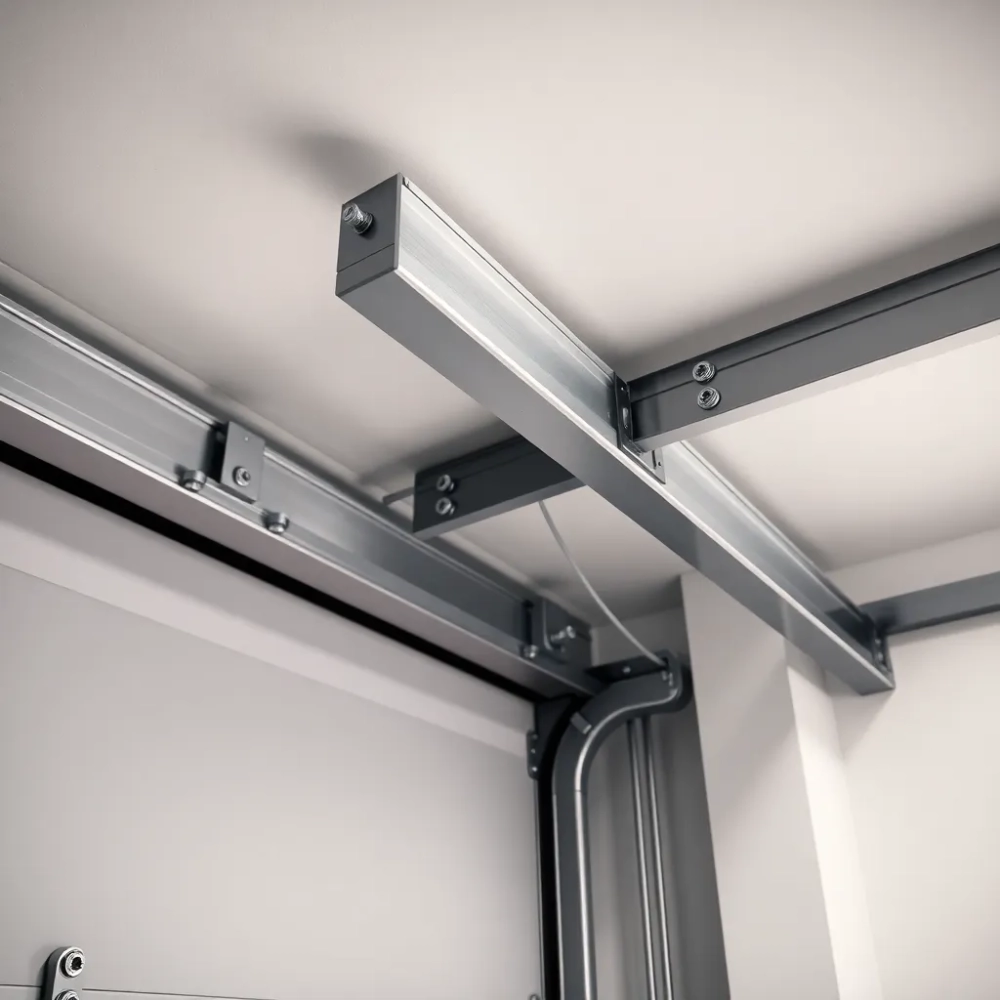

Montaż bramy garażowej Hörmann krok po kroku

Jak zmierzyć otwór pod bramę garażową bez błędów

Precyzyjny pomiar to fundament, od którego zależy późniejszy montaż bramy garażowej Hörmann krok po kroku. Pięć milimetrów odchyłu w nadprożu potrafi wymusić kosztowną przeróbkę ościeżnicy, a błąd w głębokości wnęki może zablokować montaż szyny prowadzącej. Zanim sięgniemy po miarkę, warto ustalić punkty odniesienia i narzędzia, które zagwarantują powtarzalność wyniku.

• Jak zmierzyć otwór pod bramę garażową bez błędów
• Przygotowanie garażu pod bramę segmentową nadproże, posadzka, odwodnienie
• Instalacja elektryczna pod napęd co musi zrobić elektryk
• Najczęstsze błędy przy montażu bramy Hörmann i ich realny koszt

Zacznij od wyznaczenia szerokości światła ościeży w trzech miejscach: przy posadzce, na wysokości około 1 metra i tuż pod przyszłym nadprożem. Użyj poziomicy laserowej zamiast klasycznej miary, bo ściana murowana rzadko jest idealnie płaska, a różnica nawet 5 mm na długości 2,5 m zmienia geometrię całej ramy.

Następnie zmierz wysokość otworu od gotowej posadzki, nie od surowego betonu. To częsty błąd inwestorów, którzy wylewkę planują dopiero po montażu bramy. Różnica 30-50 mm między betonem a docelową posadzką potrafi skrócić prześwit światła przejazdu o tyle samo, a segment górny nie domknie się wtedy do sufitu.

Głębokość garażu i wolna przestrzeń nad stropem decydują o typie prowadzenia. Brama segmentowa z prowadzeniem standardowym potrzebuje minimum 110 mm nadproża oraz około 3,8-4,2 m głębokości wnętrza, licząc od wewnętrznego lica ściany. Przy krótszym podjeździe sprawdza się prowadzenie niskie (H) wymagające zaledwie 210 mm nadproża, ale zużywające więcej przestrzeni podsufitowej wzdłuż osi garażu.

Zanotuj także przekątne ościeży. Różnica większa niż 5 mm sygnalizuje skręconą geometrię muru, którą trzeba skorygować tynkiem lub podkładkami dystansowymi jeszcze przed przyjazdem ekipy montażowej. Pomiar przekątnych zajmuje dwie minuty, a oszczędza godziny pracy na budowie.

Czego unikać podczas pomiarów

• Mierzenia od surowego betonu, gdy w planie jest ogrzewanie podłogowe lub żywica.
• Ignorowania listew przypodłogowych, progów i rynien, które zawężają światło przejazdu.
• Zakładania, że ściana murowana jest pionowa bez sprawdzenia poziomicą.
• Pomijania grubości ocieplenia, jeśli elewacja jeszcze nie została dokończona.

Przygotowanie garażu pod bramę segmentową nadproże, posadzka, odwodnienie

Montaż bramy garażowej Hörmann krok po kroku zaczyna się na długo przed przyjazdem ekipy. Stan surowy garażu musi spełniać trzy warunki: równe nadproże, nośne ściany boczne i suchą posadzka z prawidłowym spadkiem. Zaniedbanie któregokolwiek z nich przekłada się na pękanie prowadnic, luzy w uszczelkach i szybsze zużycie rolek.

Nadproże powinno być wykonane jako belka żelbetowa lub stalowy ceownik o nośności dopasowanej do ciężaru płaszcza bramy (80-120 kg/m² dla segmentu stalowego). Tynk w strefie montażu prowadnic musi być twardy i suchy, bo kołki rozporowe w miękkim podłożu tracą 40% nośności. Minimalna klasa betonu dla nadproża to C20/25, a kotwy mechaniczne wymagają podłoża klasy co najmniej C12/15.

Ściany boczne w strefie prowadnic muszą być płaskie na odcinku minimum 2,5 m od ościeży. Odchylka 10 mm na 2 m powoduje, że prowadnica odstaje od muru i wymaga podkładek, które z kolei zaburzają geometrię toru. Najskuteczniejszym sposobem wyrównania jest tynk cementowo-wapniowy grubości 10-15 mm, a nie styropian, bo w miękkim materiale kotwy nie utrzymają obciążenia dynamicznego generowanego przez napęd.

Posadzka wymaga tolerancji równości 5-10 mm na 2 m łaty, inaczej dolny panel bramy nie doszczelni otworu. Spadek podłogi w kierunku do wnętrza garażu powinien wynosić 1,5-3%, czyli około 15-30 mm na metr bieżący. Taki profil odprowadza wodę z topniejącego śniegu z dala od progu, chroniąc uszczelkę dolną przed degradacją. W garażach ogrzewanych często rezygnuje się ze spadku, ale wtedy konieczne jest odwodnienie liniowe przed wjazdem, o przepustowości co najmniej 1,2 l/s.

Przygotowanie podjazdu

Podjazd przed garażem też wymaga geometrii. Nachylenie 2-3% od bramy na zewnątrz zapobiega cofaniu się wody opadowej pod próg. Krawężnik najazdowy, jeśli istnieje, nie może być wyższy niż 25 mm, bo pióro uszczelki dolnej nie skompensuje większego progu. Przy bramach z napędem warto też zaplanować kanał odpływowy o szerokości 100 mm wzdłuż światła bramy, bo roztopiony śnieg wnoszony kołami potrafi w ciągu sezonu zamarznąć pod prowadnicą.

Instalacja elektryczna pod napęd co musi zrobić elektryk

Napęd bramy segmentowej pobiera od 0,2 do 0,6 kW mocy chwilowej i wymaga dedykowanego obwodu 230 V z osobnym zabezpieczeniem różnicowo-prądowym 30 mA. Podłączenie do istniejącej instalacji oświetleniowej to częsty błąd, bo skok prądu przy rozruchu wyzwala bezpiecznik i unieruchamia bramę w najmniej oczekiwanym momencie.

Przekrój kabla 3×1,5 mm² wystarczy przy odległości do 15 m od rozdzielni. Powyżej tej wartości spadki napięcia przekraczają 3%, co powoduje, że silnik pracuje na granicy momentu obrotowego i przegrzewa się. W takiej sytuacji przechodzi się na 3×2,5 mm². Kabel układa się w peszelu odpornym na UV w strefie zewnętrznej i prowadzi najkrótszą trasą od rozdzielni do puszki przyłączeniowej napędu.

Puszka elektryczna powinna znajdować się 20-30 cm pod sufitem, pośrodku światła bramy lub w jej narożniku, w zależności od modelu napędu. Zbyt nisko położona puszka koliduje z prowadnicą, zbyt wysoko utrudnia serwis. Lokalizacja musi też uwzględniać dostęp do fotokomórek, które chronią przed zamknięciem bramy, gdy w świetle przejazdu stoi dziecko, rower lub samochód.

Fotokomórki łączy się przewodem 2×0,75 mm² w peszelu elastycznym prowadzonym od ościeży do słupków montażowych na wysokości 100-150 mm nad posadzką. Czujniki powinny być odsunięte od ściany o co najmniej 50 mm, bo inaczej deszcz spływający po murze zalewa optykę i wywołuje fałszywe sygnały blokady.

Integracja z systemem smart home

Nowoczesne napędy oferują moduły komunikacji radiowej pracujące w paśmie 868 MHz, kompatybilne z popularnymi protokołami automatyki budynkowej. Sygnał otwarcia bramy można powiązać ze sceną oświetleniową „witanie" albo z czujnikiem jakości powietrza w garażu. Jedno i drugie wymaga jednak stabilnego zasilania 12 V DC dla modułu radiowego, które pobiera się z tej samej puszki co napęd. Warto to zaplanować przed położeniem tynków, bo późniejsze kucie niesie ryzyko uszkodzenia izolacji termicznej ściany.

Checklist dla elektryka

• Oddzielny obwód 230 V z wyłącznikiem nadprądowym B10 A i różnicówką 30 mA.
• Puszka przyłączeniowa napędu w osi bramy lub w narożniku, 20-30 cm pod stropem.
• Peszel na fotokomórki prowadzony w ścianie przed tynkowaniem.
• Uziemienie napędu zgodnie z PN-HD 60364-5-54.
• Próba napięcia miernikiem po podłączeniu, zapis w protokole.

Najczęstsze błędy przy montażu bramy Hörmann i ich realny koszt

Montaż bramy garażowej Hörmann krok po kroku wygląda prosto tylko na filmach producenta. W praktyce ekipa spotyka się z konsekwencjami decyzji podjętych miesiące wcześniej przez ekipę murarską, elektryka i samego inwestora. Poniżej dziesięć błędów, które generują największe koszty przeróbek, uszeregowane od najdroższych.

Mocowanie prowadnic do styropianu. Kołek w miękkim materiale utrzymuje statycznie 50-80 kg, a dynamiczne obciążenie od poruszającej się bramy to 120-180 kg. Po roku prowadnica odstaje od ściany, brama zaczyna szarpać, a rolki zużywają się dwukrotnie szybciej. Naprawa polega na demontażu, wycięciu styropianu, wklejeniu klocków drewnianych lub stalowych kotew przelotowych i ponownym montażu. Koszt: 3000-6000 zł.

Pomiar od surowego betonu. Po wylaniu posadzki światło przejazdu maleje o 40-70 mm. Brama nie domyka się, górny panel zostawia szczelinę 30 mm, zimne powietrze wlatuje do garażu. Rozwiązanie to skrócenie płaszcza lub podniesienie nadproża, co w gotowym garażu oznacza kucie i przemurowanie. Koszt: 2500-5000 zł.

Brak spadku posadzki. Woda stoi przy progu, zamarza pod uszczelką, niszczy dolny panel. Wymiana uszczelki to 200 zł, ale po trzech sezonach rdza na panelu dolnym wymaga wymiany całego segmentu za 1500-2200 zł. Taniej od początku zrobić odwodnienie liniowe za 1200-2000 zł.

Podłączenie napędu do obwodu oświetleniowego. Skok prądu wyzwala bezpiecznik B6 A. Inwestor wymienia bezpiecznik na B16 A, co przeciąża przewód 1,0 mm² i prowadzi do grzania izolacji. Pożar instalacji to skrajność, ale częstszym skutkiem jest przepalenie kondensatora rozruchowego w silniku. Wymiana kondensatora: 350-500 zł, wymiana silnika: 1800-2500 zł.

Montaż fotokomórek bez konserwacji. Czujnik zabrudzony błotem lub śniegiem blokuje bramę w pozycji otwartej. Brama „nie reaguje na pilota", bo mechanizm bezpieczeństwa działa prawidłowo. Czyszczenie zajmuje pięć minut, ale brak świadomości prowadzi do serwisu za 250-400 zł lub do wymiany uszkodzonego panela, który próbowano zamknąć siłowo.

Brak kotew w nadprożu z betonu komórkowego. Bloczki AAC klasy 400 nie utrzymują standardowych kołków. Nadproże z samego betonu komórkowego wymaga przemurowania lub wklejenia kotew chemicznych. Koszt samej przeróbki nadproża: 4000-8000 zł.

Koszt montażu bramy segmentowej

Sam montaż, bez ceny płaszcza, wynosi od 800 do 1800 zł netto w zależności od regionu, gabarytów i zakresu prac towarzyszących (przygotowanie ościeży, podłączenie napędu, regulacja). Napęd z automatyką to wydatek rzędu 1800-4500 zł netto, a sam płaszcz z prowadnicami zaczyna się od około 2800 zł netto za bramę o wymiarach standardowych 2,5×2,125 m. Łączny koszt kompletu z montażem i elektryką mieści się najczęściej w przedziale 6500-14000 zł netto.

Na ostateczną wycenę wpływa kilka czynników: typ prowadzenia (standardowe, niskie, wysokie), rodzaj panela (pojedynczy czy podwójny stalowy), klasa izolacyjności cieplnej oraz liczba przeróbek budowlanych wymuszonych stanem garażu. Brama o zwiększonej grubości segmentu (42 mm) kosztuje o 25-35% więcej niż standardowa (20 mm), ale obniża rachunki za ogrzewanie garażu o 15-20% rocznie.

Harmonogram prac

Planując budowę, warto wiedzieć, że pomiar i zamówienie bramy następuje po wylaniu posadzki, ale przed tynkowaniem ścian. Sam montaż zajmuje 4-6 godzin, regulacja i podłączenie napędu kolejne 1-2 godziny. Cykl od pomiaru do gotowej bramy to zwykle 3-6 tygodni, zależnie od dostępności płaszcza u dystrybutora. Okres przedsezonowy (wczesna jesień) wydłuza ten czas o dwa do trzech tygodni, bo wtedy ekipy monterskie mają najwięcej zleceń.

Co sprawdzić przed przyjazdem ekipy

• Gotowa posadzka z zachowanym spadkiem.
• Tynk suchy i twardy w strefie prowadnic.
• Doprowadzone zasilanie 230 V do puszki przyłączeniowej.
• Wolne dojście do garażu, brak rusztowań blokujących światło bramy.
• Udostępnione dwa kotwy montażowe w nadprożu.

Spełnienie tych pięciu punktów pozwala ekipie wykonać pracę w jeden dzień, bez przestojów i dopłat za nieplanowane przeróbki.

Źródła danych i normy: PN-EN 13241-1 (norma dotycząca bram przemysłowych i garażowych), PN-HD 60364 (instalacje elektryczne niskiego napięcia), Eurokod 2 (projektowanie konstrukcji żelbetowych), dokumentacja techniczna producenta (źródło: hoermann.pl). Artykuł opracowano na podstawie wieloletniej praktyki montażowej i obowiązujących przepisów budowlanych. Ostatnia aktualizacja: styczeń 2026.
