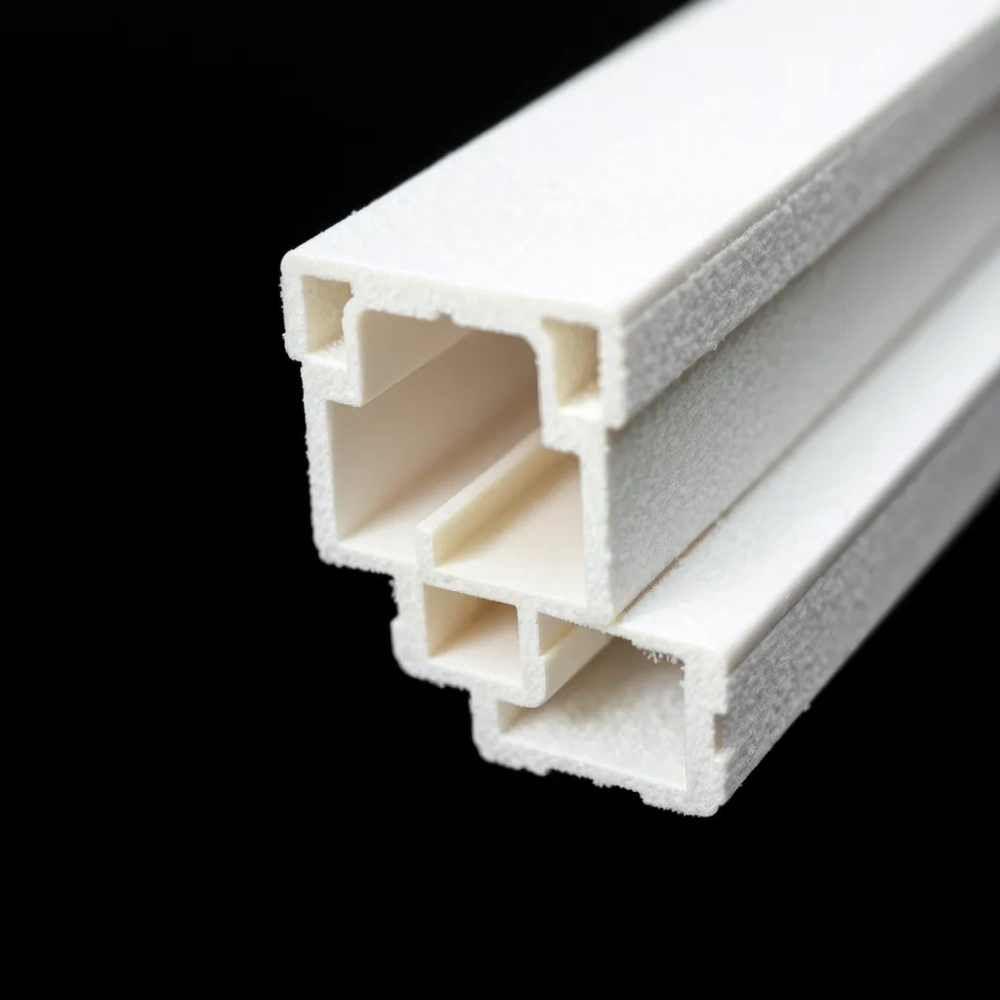

Listwa dylatacyjna do styropianu – narożnik wewnętrzny bez pęknięć

Rysa biegnąca od narożnika, drobne pęknięcie w tynku przy oknie, odspojony fragment wyprawy wzdłuż krawędzi budynku. Tak kończy się elewacja, na której ktoś zapomniał o jednym, tanim detalu, którego koszt stanowi ułamek procenta całego ocieplenia. Listwa dylatacyjna do styropianu typu V to odpowiedź na większość tych uszkodzeń w narożnikach wewnętrznych i na styku płyt styropianowych, a poniższy tekst wyjaśnia, kiedy dokładnie ją stosować, jak poprawnie zamontować i czym różni się od listew płaskich oraz przyokiennych.

• Dlaczego dylatacja elewacji jest obowiązkowa, a nie opcjonalna
• Listwa dylatacyjna elewacyjna 2 m typ V budowa i parametry
• Kiedy stosować listwę typu V, a kiedy wybrać inny profil
• Montaż listwy dylatacyjnej w ociepleniu ze styropianu krok po kroku
• Najczęstsze błędy przy dylatacji elewacji ze styropianu
• FAQ odpowiedzi na pytania, które padają przy stole na budowie
• Dobór ilościowy w 5 minut

Dlaczego dylatacja elewacji jest obowiązkowa, a nie opcjonalna

Naprężenia termiczne w warstwie ocieplenia działają nieustannie. Betonowy rdzeń ściany, zaprawa klejowa, styropian i tynk mają różne współczynniki rozszerzalności cieplnej, więc przy każdej zmianie temperatury od -20°C zimą do +60°C latem na powierzchni słonecznej warstwy pojawiają się siły rzędu kilku-kilkunastu kN na metr bieżący. Bez szczeliny i elastycznego łącznika energia ta musi znaleźć ujście w najsłabszym miejscu, czyli zwykle w tynku cienkowarstwowym o grubości 2-3 mm.

Polskie Warunki Techniczne oraz Instrukcja ITB dotycząca systemów ETICS wymagają, by na elewacjach o długości przekraczającej 15 m, w narożnikach wewnętrznych oraz przy zmianie geometrii budynku (np. dobudówki na oddzielnych ławach fundamentowych) wykonać dylatację. Norma PN-EN 13163 dla styropianu oraz wytyczne ETICS (dawniej instrukcja ITB 447/2009) precyzują minimalną szerokość szczeliny na 5-10 mm. Pozostawienie jej pustej i zaszpachlowaniej masą szpachlową kończy się rysą w ciągu 2-3 sezonów grzewczych.

Listwa dylatacyjna do styropianu pełni w tej układance trzy funkcje jednocześnie. Po pierwsze, chroni krawędź płyty styropianowej przed uszkodzeniem mechanicznym i zawilgoceniem. Po drugie, przenosi siły rozciągające i ściskające dzięki elastycznej membranie z miękkiego PVC. Po trzecie, integruje siatkę zbrojącą z tynkiem w sposób, który nie pozwala wodzie ani mrozowi penetrować w głąb warstwy.

Inwestorzy czasem pytają, czy można „zaprojektować" dom tak, by dylatacja nie była potrzebna. Budynek o zwartej bryle do 12 m długości, bez dobudówek i bez zmian wysokości, teoretycznie toleruje brak szczeliny. Jednak nawet tam narożniki wewnętrzne wymagają rozwiązania systemowego, bo to one pracują najintensywniej. Rezygnacja z listwy w tych punktach to najkrótsza droga do reklamacji tynkarskich w okresie gwarancji.

Listwa dylatacyjna elewacyjna 2 m typ V budowa i parametry

Profil typu V (narożnikowy) składa się z trzech połączonych elementów: perforowanego kątownika z twardego PCV, dwóch pasów siatki szklanej o gramaturze 145 g/m² oraz środkowej membrany dylatacyjnej w kolorze szarym. Całość ma długość roboczą 2 m i masę około 0,6 kg. Na rynku najbardziej rozpowszechniony jest wariant o symbolu BP16L200 i kodzie EAN 5901698295615, produkowany przez jednego z polskich wytwórców profili budowlanych, dostępny w marketach i hurtowniach suchej zabudowy.

Membrana dylatacyjna w środku profilu to fragment miękkiego polichlorku winylu o grubości około 0,5 mm, który przejmuje ruchy ściskające i rozciągające w zakresie ±2 mm. Producenci dobierają jej twardość Shore'a tak, by po setkach cykli termicznych nie straciła sprężystości. Jednocześnie membrana stanowi barierę dla wody opadowej, ponieważ oba jej brzegi wchodzą w zakład z siatką zbrojącą, eliminując podciekanie.

Twardy kątownik boczny chroni narożnik styropianu przed przypadkowym uderzeniem i utrzymuje stałą geometrię szczeliny w czasie montażu. Perforacja w formie otworów co 4 cm pozwala klejowi penetrować profil i wiązać go trwale z płytą izolacyjną. Siatka szklana alkaloodporna (z domieszką cyrkonu), owijająca oba boki profilu na szerokości minimum 10 cm, scala listwę z warstwą zbrojoną elewacji.

Profile typu V nie należy mylić z profilami krawędziowymi bez membrany. Te drugie jedynie wzmacniają narożnik i chronią styropian, ale nie przejmują żadnych ruchów. Cena różni się przy tym niewiele, zwykle o 2-4 zł na sztuce, co przy kosztach całego ocieplenia stanowi różnicę pomijalną w zamian za trwałość na lata.

Kiedy stosować listwę typu V, a kiedy wybrać inny profil

Profil narożnikowy typu V rozwiązuje konkretne problemy i nie pasuje do wszystkich detali elewacji. Jego zastosowanie jest jednoznaczne w czterech sytuacjach: narożniki wewnętrzne budynku, dylatacje konstrukcyjne przeniesione na elewację, styk płyt styropianowych na budynkach o długości powyżej 15 m oraz dobudówki na oddzielnym fundamencie. We wszystkich tych punktach geometria ściany wymusza szczelinę, a listwa V scala ją z warstwą tynku.

Rada praktyczna: w budynku 10 × 12 m z czterema narożnikami wewnętrznymi zużywa się minimum 4 sztuki listwy V. Warto doliczyć 10% zapasu na zakładki i przycinki, czyli zamawiać 5 sztuk. Jeden profil 2 m pokrywa 2 mb szczeliny, więc prosty przelicznik to 1 sztuka na 2 mb dylatacji narożnej.

Są natomiast detale, w których profil V nie pomoże lub wręcz przeszkodzi. Płaskie przerwy dylatacyjne w ścianie liniowej wymagają profilu typu E płaskiego, z membraną na środku i siatką po obu stronach. Połączenia ościeżnicy okiennej z wyprawą tynkarską potrzebują profilu typu T (zwanego też przyokiennym), który ma specjalną listwę odcinającą i kapinos. Stosowanie profilu V przy oknie to błąd skutkujący zaciekaniem wody i brakiem estetycznego odcięcia tynku.

Przy ścianach szczelinowych, gdzie wentylowana fasada idzie po ociepleniu, listwa dylatacyjna do styropianu typu V współpracuje jeszcze z listwą rusztową. W takim układzie membrana dylatacyjna chroni termoizolację, a ruszt dystansowy przenosi obciążenia mechaniczne. To już jednak rozwiązanie projektowe, nie detal wykonawczy.

Porównanie trzech najpopularniejszych profili

Wybór między tymi trzema profilami to przede wszystkim kwestia detalu architektonicznego. Na elewacji nowoczesnego domu jednorodzinnego najczęściej potrzebne są wszystkie trzy typy, choć w różnych ilościach. Typu V zwykle zamawia się kilka sztuk (tyle, ile narożników wewnętrznych), typu E kilkanaście, a typu T kilkadziesiąt metrów bieżących zależnie od liczby otworów okiennych.

Montaż listwy dylatacyjnej w ociepleniu ze styropianu krok po kroku

Poprawny montaż zaczyna się od zrozumienia, że szczelina dylatacyjna musi przechodzić przez wszystkie warstwy ETICS: tynk, siatkę zbrojącą, klej, styropian, a czasem w budynkach z dylatacją konstrukcyjną również przez mur. Profile typu V montuje się zazwyczaj po przyklejeniu płyt styropianowych, ale przed nałożeniem warstwy zbrojonej. Poniższa instrukcja opisuje standardowy scenariusz dla nowego budynku.

1. Przygotowanie szczeliny i podłoża

Styropian przycinany jest w narożniku wewnętrznym z tolerancją około 5 mm od osi planowanej szczeliny. Całą szczelinę oczyszcza się z luźnych okruchów i pyłu, ponieważ zanieczyszczenia obniżają przyczepność kleju. Jeżeli w narożniku pozostają większe ubytki, uzupełnia się je klinem ze styropianu lub pianką niskoprężną. Podłoże gruntować nie trzeba, o ile jest czyste i suche. Dopiero tynkowanie wymaga gruntu, ale to etap osobny.

2. Nakładanie kleju i osadzanie listwy

Klej systemowy (zwykle cementowy z dodatkiem dyspersji, klasy C2TE wg PN-EN 12004) nakłada się pasami o szerokości około 10 cm wzdłuż obu krawędzi szczeliny. Listwę typu V dociska się w narożnik i delikatnie wyrównuje, aż pasma siatki zostaną wciśnięte w świeżą zaprawę. Profile nie mocuje się mechanicznie w narożnikach przyczepność kleju jest tu wystarczająca. Wkręty i kołki stosuje się tylko w szczelinach płaskich (typ E), gdzie listwa nie ma podparcia.

Pro tip: profile tej samej długości łączy się na zakładkę minimum 2 cm, nigdy na styk. Na narożnikach wewnętrznych cięcie pod 45° nie jest konieczne, ale przy skomplikowanej geometrii budynku warto rozplanować rozmieszczenie profili wcześniej, by uniknąć pomyłek przycinania.

3. Membrana „na rybią łuskę"

Kluczowy detal, odróżniający fachowca od amatora, polega na takim ułożeniu profili, by każdy kolejny element zachodził na poprzedni membraną w kierunku spływu wody czyli od góry do dołu. Woda, która w wyjątkowych sytuacjach dostanie się pod membranę, spływa wtedy po kolejnych zakładkach na zewnątrz, zamiast wnikać pod profile. Ten prosty zabieg wydłuża żywotność dylatacji o lata, a jego pominięcie odpowiada za większość późniejszych uszkodzeń tynku w narożnikach.

4. Wtopienie siatki i warstwa zbrojona

Po wstępnym związaniu kleju (zwykle po 24 godzinach) profile pokrywa się warstwą zbrojoną, nakładaną pasami siatki szklanej o szerokości 15-20 cm. Siatka wchodzi na zakładkę minimum 10 cm z sąsiednimi pasami, tworząc ciągłą warstwę zbrojącą bez przerw. W narożnikach wewnętrznych nie stosuje się dodatkowych wzmocnień diagonalnych rolę tę pełni membrana listwy V, która i tak przejmuje naprężenia skośne.

5. Tynkowanie

Warstwę zbrojoną pokrywa się gruntem szczepnym (zwykle tego samego producenta co tynk) i po jego wyschnięciu nakłada tynk cienkowarstwowy. Akrylowe, silikonowe i silikatowe masy tynkarskie są bezpieczne dla membrany PCV. Tynki mineralne wymagają malowania farbą elewacyjną, co warto uwzględnić w budżecie. Grubość warstwy tynku wynosi 2-3 mm, czyli dokładnie tyle, ile zakłada producent systemu ETICS.

Checklista przed montażem

• Szczelina 5-10 mm wycięta w styropianie, oczyszczona z pyłu.
• Klej systemowy przygotowany w proporcji wskazanej na opakowaniu.
• Profile V sprawdzone pod kątem prostoliniowości i braku uszkodzeń membrany.
• Siatka zbrojąca przycięta na pasy z 10 cm zapasem na zakładkę.
• Plan ułożenia „na rybią łuskę" naniesiony na szkic elewacji.
• Zapasowe 1-2 sztuki listwy w razie pomyłki przycinania.

Cały montaż jednego narożnika zajmuje doświadczonemu wykonawcy 15-20 minut. To niewiele w kontekście całego ocieplenia, które trwa kilka dni, a decyduje o tym, czy elewacja przetrwa 20 lat bez rys, czy będzie wymagała poprawek już po pierwszej zimie.

Najczęstsze błędy przy dylatacji elewacji ze styropianu

Doświadczenie pokazuje, że powtarzalne usterki mają swoje wyraźne źródła w konkretnych decyzjach wykonawczych. Każdy z poniższych błędów prędzej czy później prowadzi do rys lub odspojeń, choć nie zawsze w pierwszym sezonie.

Brak szczeliny dylatacyjnej w styropianie. Najczęstsza i najpoważniejsza pomyłka polega na dociśnięciu płyt styropianowych „na styk" w narożniku i zaszpachlowaniu szczeliny masą klejową. Pod wpływem skurczu termicznego i wilgotnościowego naprężenia przekraczają 0,5 MPa, podczas gdy tynk cienkowarstwowy wytrzymuje zaledwie 0,2-0,3 MPa. Efektem są rysy w tynku wzdłuż narożnika, czasem już po jednej zimie.

Montaż listwy typu V bez zakładek. Łączenie profili na styk bez zakładki 2 cm powoduje, że woda wnika pod membranę i zamarza, rozsadzając listwę. Prawidłowe łączenie „na rybią łuskę" wymaga tylko kilku sekund więcej przy montażu, a oszczędza reklamacje na lata.

Klejenie membrany odwrotnie. Zdarza się, że ekipa montuje profil V do góry nogami membraną na zewnątrz zamiast do wewnątrz szczeliny. Efekt jest natychmiast widoczny: tynk nie ma się do czego „przyczepić", powstaje rysa wzdłuż narożnika już po tynkowaniu. Wystarczy spojrzeć na kształt profilu i upewnić się, że kątownik PCV wchodzi w styropian, a membrana pozostaje wolna w szczelinie.

Tynkowanie bez gruntu na warstwie zbrojonej. Grunt szczepny nie jest opcjonalnym dodatkiem, lecz warstwą sczepną między zbrojeniem a tynkiem. Bez niego tynk akrylowy może się odspoić od warstwy klejowej, szczególnie w miejscach narażonych na podciekanie kapilarne, czyli właśnie w narożnikach wewnętrznych.

Stosowanie listwy V jako profilu przyokiennego. Profil V różni się od profilu T zarówno kształtem, jak i przeznaczeniem. Wstawienie V przy oknie nie zapewnia odcięcia tynku, nie chroni ościeżnicy przed zabrudzeniem i zostawia wodzie swobodną drogę pod parapet. To pomyłka projektowa, która na etapie wykonawczym bywa lekceważona.

Osadzanie listwy na nierównym styropianie. Odchylenie krawędzi styropianu od pionu o więcej niż 2 mm/m powoduje, że listwa V nie przylega całą powierzchnią do podłoża. Pod membraną powstają pustki, w których gromadzi się woda. Prawidłowe przygotowanie płyt szlifowanych pacą metalową oraz kontrola łatą 2 m eliminują ten problem.

Ostrzeżenie: nigdy nie wypełniaj szczeliny dylatacyjnej pianką montażową bez jej późniejszego ścięcia i zamknięcia listwą. Pianka nie przenosi ruchu ściskającego powyżej 10-15%, nie ma odporności UV i nie spełnia wymagań ETICS. Może służyć wyłącznie jako wypełnienie tymczasowe lub podparcie listwy, nigdy jako samodzielna dylatacja.

FAQ odpowiedzi na pytania, które padają przy stole na budowie

Ile metrów bieżących elewacji pokrywa jedna listwa dylatacyjna do styropianu typu V? Jedna sztuka o długości 2 m pokrywa dokładnie 2 mb szczeliny narożnej. Dla domu 10 × 12 m z czterema narożnikami wewnętrznymi to 4 sztuki, czyli 8 mb, ale zwykle dolicza się 10% zapasu.

Czy listwa V pasuje do ociepleń grafitowych (neopor, styropian pasywny)? Tak, pod warunkiem że cały system ETICS został przebadany z danym profilem. Większość producentów systemów dopuszcza stosowanie listew z twardego PVC i siatki szklanej niezależnie od rodzaju styropianu, o ile szerokość siatki i grubość warstwy zbrojonej pozostają zgodne z aprobatą.

Jaki klej jest najlepszy do wklejania listwy? Klej systemowy tego samego producenta co cały ETICS. Profile V są elementem uzupełniającym systemu, więc producent zwykle rekomenduje konkretną zaprawę najczęściej mineralną klasy C2TE wg PN-EN 12004. Kleje uniwersalne czasem mają zbyt niską elastyczność i mogą pękać przy krawędzi membrany.

Czy listwa wymaga konserwacji po latach? Nie. PCV i siatka szklana nie starzeją się w warunkach elewacyjnych, a membrana pozostaje sprężysta przez cały okres użytkowania budynku, czyli zwykle 25-30 lat. Warto jedynie przy okazji okresowego mycia elewacji sprawdzić wzrokowo, czy profil nie został uszkodzony mechanicznie.

Co zrobić, gdy elewacja ma więcej niż jeden typ szczeliny? W domach o rozbudowanej bryle występują zarówno narożniki (typ V), szczeliny liniowe (typ E), jak i detale okienne (typ T). Wszystkie trzy profile powinny znaleźć się na liście materiałowej. Pominięcie któregokolwiek z nich grozi rysami w innym miejscu niż to, które wykonawca zabezpieczył.

Dobór ilościowy w 5 minut

Najwygodniej policzyć zapotrzebowanie według prostej formuły: zmierzyć łączną długość szczelin narożnych w metrach bieżących, podzielić przez 2, zaokrąglić w górę i dodać 10%. Przykład dla budynku 10 × 12 m z piwnicą: cztery narożniki wewnętrzne na parterze plus dwa dodatkowe na styku z garażem to 6 sztuk, czyli 6 mb. Po podzieleniu przez 2 m długości profilu wychodzi 3 sztuki, a z zapasem 4 sztuki. Realny koszt całej dylatacji narożnej to 36-56 zł, czyli mniej niż jedna roboczogodzina ekipy tynkarskiej.

Dla elewacji 20 × 15 m z dwiema dobudówkami po obu stronach łączna długość szczelin narożnych rośnie do 14-18 mb, a dylatacji liniowych do 20 mb. W takim przypadku warto zamawiać 8 sztuk profilu V i 10 sztuk profilu E, uzyskując komplet na oba typy szczelin. Łączna cena mieści się w przedziale 180-280 zł netto, co stanowi ułamek procenta kosztu elewacji wartej zwykle 80-120 tys. zł.

Listwa dylatacyjna elewacyjna 2 m typ V to jeden z tych detali, które wyglądają jak fanaberia, a w praktyce decydują o trwałości całej elewacji ociepleniowej. Cena kilku złotych za profil, 15-20 minut montażu na narożnik i konsekwencja przy układaniu „na rybią łuskę" eliminują konieczność poprawek tynkarskich przez następne 20-30 lat. Wybór między typem V, E i T wynika z geometrii detalu, nie z ceny ani dostępności, dlatego warto zaplanować wszystkie trzy profile jeszcze przed zamówieniem styropianu. Montaż najlepiej powierzyć ekipie doświadczonej w systemach ETICS, która pracuje na profilach tego samego producenta co cały system ociepleń wtedy kompatybilność materiałowa i gwarancja systemowa idą w parze.

Źródła danych i normy: PN-EN 13163 (wymagania dotyczące styropianu), PN-EN 12004 (kleje do płytek klasyfikacja wykorzystywana przy klejach systemowych), Instrukcja ITB 447/2009 (obecnie w ramach ETICS wytyczne dla systemów ociepleń), Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie MTBiGM). Dane techniczne listwy BP16L200 oraz kody EAN z kart katalogowych polskich producentów profili ETICS dostępnych na stronach producentów systemów ociepleń.
