Łącznik stabilizujący do płyt OSB 12 mm, montaż i zużycie

W skrócie: Łącznik stabilizujący do płyt OSB 12 mm to stalowy klips w kształcie litery H z blachy ocynkowanej 0,8-1,2 mm. Utrzymuje szczelinę dylatacyjną 3 mm i trzyma sąsiednie płyty w jednej płaszczyźnie. Zużycie wynosi 4-5 sztuk na m², rozstaw w rzędzie 40-50 cm.

Łącznik stabilizujący do płyt OSB 12 mm

Krzywa podłoga, szuranie płyt przy chodzeniu, rozchodzące się krawędzie przy pierwszym sezonie grzewczym - to codzienność remontów wykonywanych „na wkręt bezpośrednio do legarów". Łącznik stabilizujący do płyt OSB 12 mm rozwiązuje problem w miejscu, w którym zwykle go szukamy za późno: na styku dwóch krawędzi. Mały stalowy klips w kształcie litery H trzyma sąsiednie płyty w jednej płaszczyźnie i wymusza szczelinę dylatacyjną, dzięki czemu poszycie pracuje jak jedno pole. Efekt? Mniej godzin spędzonych nad sznurkiem i poziomicą, brak konieczności łączenia płyt na legarze oraz brak charakterystycznego „klikania" posadzki po sezonie.

Czym jest łącznik H do OSB 12 mm

To blaszka z ocynkowanej stali tłoczona w profil litery H. Dwa pióra wchodzą w rowki wycięte w krawędziach płyt, a środkowy mostek rozkłada obciążenia i utrzymuje stały odstęp 3 mm. Sam mechanizm jest prosty, a jednocześnie genialny w skutkach.

Grubość blachy to zwykle 0,8-1,2 mm, a szerokość całego profilu mieści się w przedziale 55-60 mm. Długość piór (18-22 mm) dobiera się pod konkretną płytę - dla OSB 12 mm optymalnie wchodzą one na 15-18 mm, nie wycieńczając rdzenia. Otwory montażowe rozmieszczone symetrycznie pozwalają na wkręcenie dwóch wkrętów do każdej płyty bez ryzyka pęknięcia.

Kompatybilność wykracza poza samą grubość 12 mm. Łącznik H działa również z płytami 15, 18 i 22 mm, o ile stosuje się wariant z dłuższymi piórami. Producenci oferują zwykle dwie wersje: standard (do 12-15 mm) oraz wzmocnioną (do 18-22 mm). Warto to sprawdzić przed zakupem, bo źle dobrane pióro po prostu wypadnie z płyty przy pierwszym obciążeniu.

Parametry techniczne łącznika H do OSB 12 mm

Norma PN-EN 300 klasyfikuje płyty OSB ze względu na wytrzymałość mechaniczną i odporność na wilgoć. Łącznik H spełnia wymagania tej normy w zakresie współpracy z płytami OSB/3 i OSB/4, które są przeznaczone do środowisk o podwyższonej wilgotności. W praktyce oznacza to, że klips może pracować w stropie, podłodze, a nawet w deskowaniu dachu.

Zastosowania łącznika stabilizującego

Najpopularniejsze zastosowanie to podłoga na legarach - klips eliminuje konieczność docinania płyt tak, aby ich krawędzie trafiały dokładnie na środek legara. Oszczędność materiału sięga w takich projektach 5-8%, a czasu nawet 30%, bo nie trzeba precyzyjnie rozmierzać każdej płyty.

Na dachu łącznik H pełni rolę łącznika do płyt OSB na krokwiach lub kratownicach. Przy rozstawie krokwi 80-90 cm płyty 12 mm pracują jak deskowanie sztywne, a klips gwarantuje szczelinę dylatacyjną tam, gdzie zwykle zapominamy o niej (a gwarantuje ją norma DIN 4074-1). Dla dachu o powierzchni 100 m² potrzeba około 450 łączników - tyle wystarczy, by poszycie zachowało geometrię przez cały okres eksploatacji.

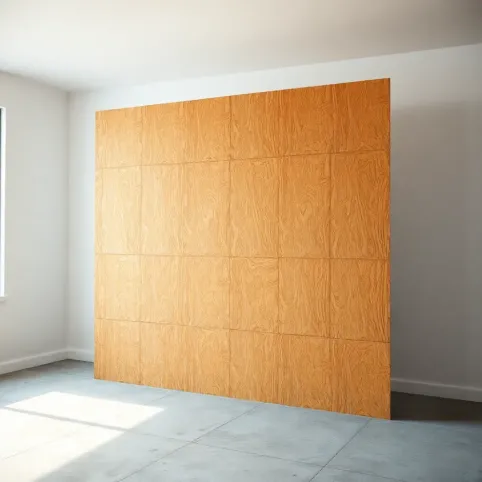

Ściany szkieletowe to trzeci obszar, w którym klips robi ogromną różnicę. Płyta OSB na ścianie pracuje inaczej niż na podłodze - rozszerza się głównie pionowo pod wpływem zmian temperatury. Łącznik H kompensuje te ruchy, nie pozwalając na powstawanie szczelin przy narożnikach i nadprożach.

Stropy międzykondygnacyjne, zabudowy poddaszy, a nawet podłogi pod panele winylowe - wszędzie tam, gdzie dwie płyty OSB mają pracować jako jedno pole, klips przejmuje funkcję precyzyjnego łącznika. Jego niewielka masa (18 g) nie obciąża konstrukcji, a nośność 0,8 kN na ścinanie wystarcza nawet w strefach intensywnego użytkowania.

Instrukcja montażu płyt OSB na łącznikach stabilizujących

1. Rozstaw łat i krokwi. Rozstaw podpór dobierz do grubości płyty. Dla OSB 12 mm to maksymalnie 40 cm w osi, dla 18 mm - do 60 cm. Większe odstępy powodują uginanie się płyt i wyrywanie klipsów.
2. Ułożenie pierwszej płyty. Ustaw ją w narożniku z zachowaniem 10-15 mm dylatacji obwodowej od ścian. Kliny montażowe z tworzywa utrzymują szczelinę do momentu wkręcenia.
3. Wsunięcie łącznika. Na krawędź pierwszej płyty nasuń klips tak, by jedno pióro weszło w rowek, a drugie wystawało na zewnątrz, gotowe do przyjęcia kolejnej płyty. Użyj lekkiego uderzenia gumowego młotka.
4. Dosunięcie drugiej płyty. Przyłóż ją do wystającego pióra i dociśnij do momentu oporu. Szczelina 3 mm między płytami pojawia się automatycznie - to fizyczny wymuszacz, nie szacowanie „na oko".
5. Wkręcenie. Przez otwory w łączniku wprowadź wkręty 4,0 × 25 mm pod kątem 90° do płaszczyzny płyty. Łby nie mogą wystawać ponad blachę.
6. Kontrola szczeliny. Po zamontowaniu pięciu-sześciu klipsów w jednym rzędzie sprawdź szczelinomierzem albo monetą 1-2 grosze (grubość 1,5 mm × 2 = 3 mm), czy odstęp jest jednolity.

Całość zajmuje około 8-10 minut na metr kwadratowy, łącznie z docinaniem. Bez łącznika H ten sam metr zajmuje 14-16 minut, bo trzeba ustawiać każdą płytę względem legarów i pilnować, by krawędzie nie „uciekały". Na 100 m² podłogi oszczędność wynosi więc realne 6-8 godzin - prawie cały dzień pracy wykonawcy.

Ile łączników na m² płyt OSB - kalkulator zużycia

Podstawowy wzór to: powierzchnia (m²) × 4,5 = liczba łączników. Współczynnik 4,5 wynika z rozstawu 40-50 cm w obu kierunkach i naturalnych strat cięcia przy krawędziach. Do wyniku dodaj 10% zapasu, bo kilka klipsów zawsze wypadnie przy pierwszym montażu, a dokończenie roboty w kolejnym dniu towarowym opóźnia prace.

Przy dachu zużycie rośnie o około 15-20%, bo rozstaw krokwi wymusza gęstsze klipsowanie wzdłuż kalenicy i koszy. Przy ścianie szkieletowej zużycie spada o 10%, bo płyty są węższe i rzadziej spotykają się na słupkach.

Łącznik H vs tradycyjne metody łączenia płyt OSB

Kiedy nie warto używać łącznika H? W sytuacjach, gdy poszycie pracuje w ekstremalnych temperaturach (powyżej 70°C), na przykład przy bezpośrednim sąsiedztwie kominów. Stalowy klips przewodzi wtedy zbyt dużo ciepła i sam się rozszerza, destabilizując szczelinę. W takich miejscach lepiej wrócić do wkrętów bezpośrednich i elastycznej masy szpachlowej.

Klej montażowy sprawdza się przy podłogach pod panele winylowe, gdzie poszycie OSB jest jedynie podkładem, a nie warstwą użytkową. Nie stosuj go natomiast na stropach międzykondygnacyjnych - połączenie klejowe nie przejmuje sił dynamicznych i po kilku miesiącach zaczyna „strzelać".

Łącznik klamrowy (inaczej: klamra typu T) ma sens przy płytach o grubości powyżej 22 mm i rozstawie krokwi ponad 80 cm, bo lepiej przenosi obciążenia pionowe. Przy standardowej podłodze na legarach 40 cm klips H w zupełności wystarcza i kosztuje mniej.

Najczęstsze błędy przy montażu płyt OSB na łącznikach

Za mała ilość łączników na metr kwadratowy to grzech główny. Inwestorzy często żałują klipsów, rozkładając je co 80-100 cm. Taki rozstaw sprawia, że płyty „idą" własnymi drogami po pierwszym sezonie grzewczym i posadzka zaczyna szeleścić. Norma PN-EN 12871 mówi o maksymalnym rozstawie 50 cm w osi - trzymanie się tej wartości eliminuje 90% reklamacji.

Brak szczeliny dylatacyjnej przy ścianach to drugi grzech. Nawet najlepszy klips nie zadziała, jeśli płyta dochodzi do tynku. Drewno i tak pracuje, więc przy braku luzu obwodowego pierwsza płyta zacznie się wypinać przy ościeżnicy. Zostawiaj minimum 10 mm luzu, a przy ogrzewaniu podłogowym nawet 15 mm.

Montaż na mokrym drewnie to błąd, który wychodzi po roku. Legary o wilgotności powyżej 18% oddają wodę, kurczą się i wyrywają klipsy z płyt. Przed rozpoczęciem prac zmierz wilgotnośćomierzem - powinno być 12-15% dla drewna sezonowanego, maksymalnie 18% dla świeżego.

Użycie niewłaściwych wkrętów to plaga marketów budowlanych. Wkręty 3,5 × 20 mm (popularne „do płyt g-k") mają zbyt krótki gwint i nie trzymają się blachy łącznika. Wkręty 4,0 × 25 mm z łbem stożkowym i fosforanową powłoką antykorozyjną to absolutne minimum. W środowiskach wilgotnych sięgnij po wkręty nierdzewne A2 - różnica w cenie wynosi 20%, a różnica w trwałości - dekady.

Checklista przed montażem

• Zmierz wilgotność legarów (maks. 18%).
• Sprawdź rozstaw podpór pod kątem grubości płyt.
• Dobierz wariant łącznika do grubości OSB (standard vs wzmocniony).
• Przygotuj kliny dylatacyjne (10-15 mm).
• Skompletuj wkręty 4,0 × 25 mm w ilości 8 szt./m² (4 na klips × 2 pióra).
• Zaopatrz się w 10% zapasu łączników.
• Sprawdź płaszczyznę legarów sznurkiem lub laserem.
• Rozrysuj kierunek układania płyt i rozmieszczenie klipsów co 40-50 cm.

Sekcja FAQ

Czy łącznik H do OSB 12 mm pasuje do płyty 18 mm? Tak, pod warunkiem użycia wariantu wzmocnionego z piórami o długości 20-22 mm. Standardowy klips ma pióra 18 mm, które nie wejdą wystarczająco głęboko w grubszą płytę.

Czy mogę stosować łącznik do płyt OSB na stropie? Tak. Strop międzykondygnacyjny to typowe zastosowanie - klips przejmuje siły rozciągające i ścinające powstające przy obciążeniu użytkowym. Zużycie wynosi 4 szt./m², bo obciążenia są mniejsze niż na podłodze parteru.

Czy łącznik H sprawdza się na zewnątrz? Tak, wersje z ocynkiem ogniowym Z 275 wytrzymują dekady pracy w środowisku wilgotnym. Unikaj natomiast wariantów z ocynkiem elektrolitycznym (Z 100), które korodują po 3-4 latach. Przy elewacjach wentylowanych zawsze wybieraj klips z powłoką Z 275 lub ze stali nierdzewnej.

Ile kosztuje łącznik stabilizujący do płyt OSB? W opakowaniach 200 szt. cena jednostkowa spada do 0,25-0,35 zł netto. Dla 100 m² podłogi (450 łączników) to wydatek rzędu 130-160 zł netto, czyli około 1,50 zł/m². To mniej niż 2% wartości samej płyty OSB, a różnica w jakości posadzki jest nieproporcjonalnie duża.

Czy mogę łączyć płyty OSB bez łącznika, samymi wkrętami? Technicznie tak, ale wymaga to łączenia płyt na legarach (więcej cięcia, więcej odpadu) i samodzielnego zachowania szczeliny 3 mm (praktycznie niemożliwe na długich odcinkach). Na 100 m² dachu różnica w czasie pracy to 5-7 godzin na korzyść klipsów H - przy stawce wykonawcy 80 zł/h zwrot z inwestycji w łączniki następuje w pierwszej połowie dnia roboczego.

Źródła i normy

Dane techniczne i wymagania jakościowe zaczerpnięto z normy PN-EN 300 (płyty OSB - definicje, klasyfikacja i wymagania), PN-EN 12871 (poszycia podłogowe z płyt drewnopochodnych), DIN 4074-1 (klasyfikacja tarcicy) oraz z kart technicznych wiodących producentów łączników stalowych. Informacje o nośności i zużyciu oparto na danych z raportów ITB oraz publikacji „Warunki techniczne wykonania i odbioru robót budowlanych" (ITB, Warszawa 2020).
