Łącznik do płyt OSB 12 mm: stabilne połączenie bez legarów

Płyta OSB 12 mm potrafi skrzypieć po pierwszej zimie, łukować się przy pierwszym upale i pękać w miejscach styku, jeśli zostanie ułożona bez elementu, który pozwoli jej swobodnie pracować. Łącznik do płyt OSB 12mm w kształcie litery H rozwiązuje dokładnie ten problem: utrzymuje szczelinę dylatacyjną 3 mm, rozkłada naprężenia na całą krawędź i jednocześnie spina sąsiednie płyty w jedną, sztywną tarczę. W dalszej części znajdziesz konkretne parametry, schemat rozmieszczenia, porównanie z tradycyjnymi metodami oraz listę błędów, które kosztują najwięcej nerwów i pieniędzy.

• Rodzaje łączników H i ich parametry techniczne
• Montaż łącznika OSB krok po kroku
• Najczęstsze błędy przy montażu łącznika OSB
• Dlaczego właściwa szczelina dylatacyjna decyduje o trwałości dachu

Rodzaje łączników H i ich parametry techniczne

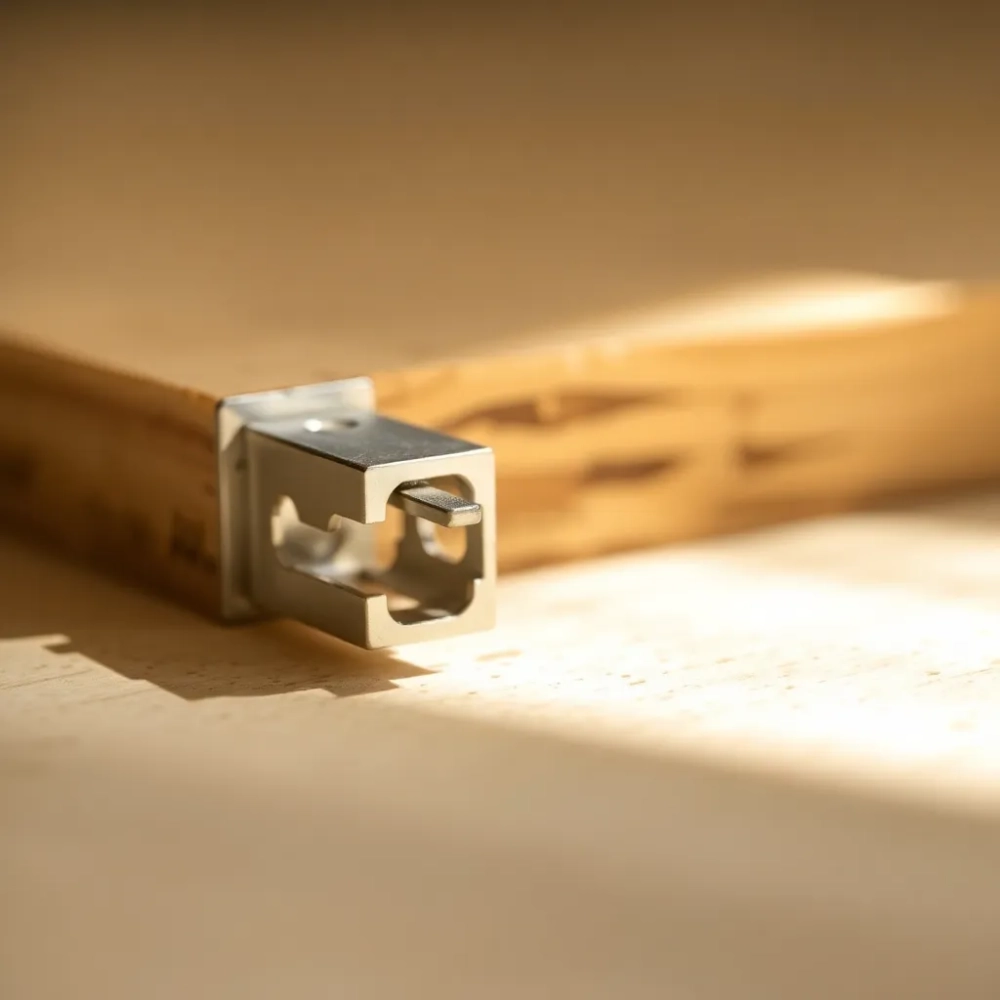

Łącznik stabilizujący H to niewielki element dystansowy wykonany najczęściej z polipropylenu lub aluminium, którego zadaniem jest jednoczesne spinanie i rozdzielanie dwóch sąsiednich płyt. Środkowy mostek o wysokości 12 mm wchodzi w szczelinę, a dwie płaskie stopy opierają się na krawędziach płyt, tworząc trójkąt stabilności. W stopach znajdują się fabryczne otwory pod wkręty ∅4 mm lub ∅5 mm, co pozwala na trwałe przytwierdzenie do legara, belki lub bezpośrednio do konstrukcji dachowej.

Materiał wykonania determinuje zakres stosowania. Polipropylen PP sprawdza się wewnątrz pomieszczeń: jest lekki, nie koroduje, tłumi drobne drgania i kosztuje mniej. Aluminium PA6 lub stop Al-Zn wytrzymuje większe obciążenia, lepiej znosi skoki temperatur od -30°C do +80°C i nie odkształca się pod wpływem długotrwałego nacisku. Na dachach pokrytych papą lub membraną lepszy będzie metal, bo tworzywo w pełnym słońcu potrafi stracić sztywność po kilku sezonach.

Najważniejsze wymiary to wysokość mostka (dokładnie 12 mm dla płyt OSB o tej grubości), szerokość stopy (zwykle 25-30 mm) oraz długość całego elementu (45-60 mm). Te dwie ostatnie wartości decydują o tym, jak duży fragment krawędzi płyty przejmie naprężenia termiczne. Im dłuższa stopa, tym równomierniej rozłożony nacisk, ale jednocześnie większe ryzyko kontaktu z wilgocią gromadzącą się pod płytą.

Szczelina dylatacyjna wynosząca 3 mm nie jest przypadkowa. Norma PN-EN 300 dla płyt OSB/3 dopuszcza zmianę wymiarów liniowych do 0,2% przy zmianie wilgotności o 1%. Przy krawędzi 2,5 m daje to realne wydłużenie rzędu 5 mm, które musi gdzieś „odpłynąć". Mostek łącznika H przejmuje tę pracę, bo jest punktem stałym, a szczelina wokół niego może się zwężać i rozszerzać bez tarcia płyta o płytę.

Tabela parametrów technicznych łącznika H 12 mm

Kiedy łącznik H nie wystarczy

Na dachach o kącie nachylenia poniżej 12° oraz na stropach o rozpiętości powyżej 5 m lepszym wyborem będzie tradycyjne legarowanie z dodatkowym podparciem. Łącznik H świetnie spina krawędzie, ale sam w sobie nie zastępuje elementu nośnego: przenosi obciążenia punktowe, nie zastępuje jednak belek stropowych. Gdy pod płytą nie ma żadnej podpory, element dystansowy nie utrzyma ciężaru śniegu ani mebli.

Łącznik do płyt OSB na dach bez legarów

Deskowanie dachu z OSB na krokwiach bez dodatkowego legarowania to rozwiązanie popularne w domach szkieletowych i podczas remontów starych altan. Łącznik H pozwala tu zrezygnować z poziomych łat, bo sam rozkłada obciążenia wzdłuż linii styku płyt. Płyta OSB/3 12 mm ułożona bezpośrednio na krokwiach o rozstawie 60-80 cm zgodnie z normą PN-EN 1995-1-1 (Eurokod 5) przenosi obciążenia śniegiem do 1,2 kN/m², czyli mniej więcej 120 kg/m², pod warunkiem że wszystkie cztery krawędzie są podparte.

W tym scenariuszu łącznik H spełnia trzy funkcje naraz. Po pierwsze, utrzymuje stałą szczelinę 3 mm, dzięki czemu płyta może swobodnie „oddychać" pod wpływem zmian temperatury. Po drugie, spina sąsiednie płyty w jedną tarczę, zwiększając sztywność całego deskowania o około 25-30% w porównaniu z układem rozdzielnym. Po trzecie, eliminuje konieczność stosowania poziomych łat montażowych, co obniża koszt materiału i skraca czas pracy o dzień lub dwa na typowym dachu 100 m².

Schemat rozmieszczenia na dachu

Na dachu spadzistym łączniki ustawia się wzdłuż wszystkich długich krawędzi płyt, czyli prostopadle do okapu. Pierwszy element trafia 5 cm od narożnika, kolejne co 40-50 cm w stronę kalenicy. Przy krótkich krawędziach (poziomych stykach) wystarczy jeden łącznik na środku każdej płyty, chyba że długość przekracza 2 m, wtedy dokładamy drugi w odległości 60 cm od każdego końca. Takie rozmieszczenie sprawia, że każda krawędź jest podparta w minimum trzech punktach stałych.

W stropie drewnianym nad parterem, gdzie OSB pełni rolę podłogi, zasada jest podobna, ale obowiązuje jeden dodatkowy warunek: łącznik musi być wkręcony w belkę, a nie tylko w płytę. Wkręt przechodzący przez stopę łącznika trafia więc w oś belki stropowej, a szczelina dylatacyjna biegnie prostopadle do tej osi. Bez tego połączenia element H pełni jedynie funkcję dystansową, a nie stabilizującą.

W altanie ogrodowej i garażu wolno stojącym obciążenia są mniejsze, ale zmiany wilgotności większe, bo konstrukcja nie ma ogrzewania. W takim środowisku sprawdza się łącznik aluminiowy, który nie chłonie wilgoci i nie zmienia wymiarów pod wpływem kondensacji. Zużycie rośnie tu do 5 sztuk na m², bo altana bywa narażona na intensywne opady, a płyty „pracują" mocniej niż w ogrzewanym domu.

Kalkulator ilości łączników

Najprostszy wzór na potrzebną liczbę elementów wygląda tak: powierzchnia dachu w m² × 4,5 = liczba łączników. Dla dachu 50 m² daje to 225 sztuk, dla 100 m², 450 sztuk, a dla 150 m², 675 sztuk. Do otrzymanej liczby warto dodać 10% zapasu, bo część łączników może zostać uszkodzona w transporcie albo źle wypozycjonowana przy pierwszych próbach montażu. Przy skomplikowanym kształcie dachu (wielospadowy, z lukarnami) mnożnik rośnie do 5,2, bo więcej jest krótkich odcinków krawędzi wymagających dodatkowych punktów mocowania.

Montaż łącznika OSB krok po kroku

Przed ułożeniem pierwszej płyty podłoże musi być suche i czyste. Wilgotność krokwi lub legarów nie powinna przekraczać 18%, bo mokre drewno podczas wysychania skurczy się i poluzuje wkręty. Wystarczy rzucić kilka kropel wody na krokiew: jeśli w ciągu pięciu minut wsiąknie, drewno jest jeszcze zbyt mokre. Powierzchnię warto też zmieść z pyłu i drobnych wiórów, bo te pod stopą łącznika tworzą nierówności, które z czasem prowadzą do skrzypienia.

Układanie zaczyna się od dolnej krawędzi dachu lub od narożnika pomieszczenia. Pierwsza płyta OSB trafia na swoje miejsce i jest tymczasowo przytrzymana jednym wkrętem w środku. Chodzi o to, by móc ją przesunąć o milimetr lub dwa bez zdejmowania. Po jej ustawieniu wzdłuż dłuższego boku wsunięte zostają łączniki H: jeden na każde 40-50 cm, zaczynając 5 cm od krawędzi. Mostek łącznika wchodzi w szczelinę między płytami, a stopy opierają się na krawędzi obu sąsiadek.

Kolejna płyta dosuwa się do łączników od góry, aż jej krawędź dotknie mostków. W tym momencie powstaje szczelina dylatacyjna równa wysokości mostka, czyli dokładnie 3 mm. Płyta jest dociśnięta ręką lub lekko dobita młotkiem przez klocek drewniany, żeby nie uszkodzić krawędzi. Następnie wkręty przechodzą przez otwory w stopach łącznika i wchodzą w legar lub krokiew na głębokość minimum 30 mm dla wkrętu ∅4 lub 35 mm dla ∅5. Drewno pod stopą nie może się przy tym odkształcić, więc dokręcanie zatrzymujemy w momencie, gdy łeb wkręta zrówna się z powierzchnią stopą.

Kontrola szczeliny

Po ułożeniu pierwszych trzech rzędów płyt warto sprawdzić szczelinę miarką lub szablonem 3 mm. Łącznik H gwarantuje prawidłowy wymiar tylko wtedy, gdy mostek jest czysty i nie został zanieczyszczony pyłem lub resztkami kleju. Jeśli szczelina wyjdzie większa niż 4 mm, oznacza to, że płyty nie zostały dociśnięte do mostków i trzeba poprawić ustawienie. Mniejsza niż 2 mm, mostek jest uszkodzony albo źle włożony, i trzeba go wymienić.

Każdy etap montażu kończy się kontrolą poziomu. Płyty OSB potrafią bowiem układać się w niewidoczną „falę", jeśli krokwie nie są idealnie równe. Łącznik H tego nie skoryguje, bo dystansuje tylko krawędzie, a nie środek płyty. Przy odchyleniu powyżej 3 mm na 2 m długości konieczne jest szlifowanie krokwi lub zastosowanie podkładek klinowych, bo w przeciwnym razie gotowy dach zacznie skrzypieć przy każdym mocniejszym wietrze.

Łącznik H a alternatywne metody łączenia OSB

Tradycyjne legarowanie to najstarsza metoda łączenia płyt OSB. Polega na ułożeniu poziomych łat drewnianych lub stalowych pod każdą krawędzią płyty, a następnie przykręceniu płyty do każdej łaty osobno. Metoda jest pewna i sprawdzona, ale wymaga dodatkowego materiału, czasu oraz precyzji w ustawianiu łat w jednej płaszczyźnie. Na dachu 100 m² różnica w koszcie materiału sięga 8-12%, a czas pracy wydłuża się o półtora dnia roboczego.

Klejenie płyt OSB do podłoża lub do siebie to rozwiązanie rzadko stosowane na dachach. Klej montażowy na bazie poliuretanu (np. klasa D4 wg PN-EN 204) tworzy sztywne połączenie, ale nie pozostawia szczeliny dylatacyjnej. Przy pierwszych większych wahaniach wilgotności spoina pęka, a płyty zaczynają się wzajemnie podnosić. Klej ma sens jako uzupełnienie wkrętów w pomieszczeniach o stabilnej temperaturze, nigdy jako samodzielne łączenie na zewnątrz.

Zszywki pneumatczne (klamry) to metoda szybka, ale mało precyzyjna. Klamra łącząca dwie płyty nie zapewnia stałej szczeliny, bo jej grubość zależy od siły nacisku pistoletu. Ponadto zszywki gorzej trzymają w drewnie o wilgotności powyżej 18% i potrafią się wysuwać przy cyklach zamrażania i rozmrażania. Na dachu zszywki sprawdzają się tylko jako tymczasowe mocowanie przed przykręceniem właściwym.

Tabela porównawcza metod łączenia

Łącznik H wygrywa tam, gdzie liczy się kontrola szczeliny i szybkość montażu bez utraty nośności. Przy dużych rozpiętościach i wysokich obciążeniach (np. dach z panelami fotowoltaicznymi) sensowne bywa połączenie obu metod: legar rozkłada obciążenie, a łącznik H utrzymuje precyzyjną szczelinę między płytami.

Najczęstsze błędy przy montażu łącznika OSB

Za mała liczba łączników. Oszczędzanie na ilości to najczęstsza przyczyna łukowania się płyt. Przy zużyciu poniżej 3 sztuk na m² krawędzie zaczynają się rozjeżdżać w ciągu jednego sezonu, a naprawa wymaga demontażu fragmentu deskowania.

Brak szczeliny dylatacyjnej. Ułożenie płyt na styk, bez mostka łącznika H, daje natychmiastowy efekt „szczelnego" sufitu, ale po pół roku płyty zaczynają się wzajemnie napierać i wypiętrzać. Szczelina 3 mm wygląda niepozornie, ale pochłania ruchy rzędu 5 mm na metrze bieżącym krawędzi.

Montaż na mokrym drewnie. Krokwie i legary o wilgotności powyżej 18% kurczą się podczas wysychania, luzując wkręty i tworząc szczeliny w miejscach mocowania łącznika. Konsekwencja to skrzypienie przy chodzeniu po poddaszu i konieczność powtórnego dokręcania po roku.

Stosowanie łącznika PP na zewnątrz bez zabezpieczenia. Polipropylen pod wpływem promieniowania UV i mrozu traci elastyczność po 3-4 sezonach. Na dachu nieosłoniętym przed słońcem koniecznie trzeba wybrać aluminium lub stal ocynkowaną, bo tworzywo po prostu się rozpadnie.

Kolejny błąd to stosowanie wkrętów o zbyt małej średnicy. Otwór w stopie łącznika ma zwykle ∅4 mm, ale wielu wykonawców sięga po wkręty ∅3,5 mm „bo łatwiej wkręcić". Takie mocowanie trzyma znacznie słabiej, a pod obciążeniem bocznym (np. śnieg zsuwający się z dachu) potrafi się wyrwać razem z kawałkiem płyty.

Checklist przed zakupem łączników

• Grubość płyty dokładnie 12 mm (mostek łącznika musi pasować)
• Nachylenie dachu powyżej 12° (poniżej konieczne dodatkowe podparcie)
• Podłoże suche, wilgotność drewna poniżej 18%
• Wkręty kompatybilne z otworami ∅4 lub ∅5 mm
• Zapas 10% ponad obliczoną ilość
• Materiał łącznika dobrany do środowiska (aluminium na zewnątrz, PP w środku)
• Szablon 3 mm do kontroli szczeliny w trakcie montażu

Dlaczego właściwa szczelina dylatacyjna decyduje o trwałości dachu

Płyta OSB/3 12 mm zmienia swoje wymiary pod wpływem wilgotności bardziej niż lite drewno, bo składa się z wiórów sprasowanych żywicą. Norma PN-EN 300 zakłada pęcznienie krawędzi do 1,5% po 24 godzinach zanurzenia w wodzie. Przy krawędzi 2,5 m to dodatkowe 37 mm, które musi „schować się" w szczelinie lub w elemencie dystansowym. Bez tego ruchu materiał nie ma dokąd uciec: napiera na sąsiednią płytę, odkształca ją i sam zaczyna się łukować.

Łącznik H rozwiązuje problem w sposób fizyczny, a nie chemiczny: mostkowy element o wysokości 12 mm stanowi punkt stały, a szczelina 3 mm wokół niego pełni rolę bufora. Kiedy płyta pęcznieje, szczelina zwęża się, ale mostek nadal utrzymuje ją w jednej linii. Kiedy wysycha, szczelina się otwiera, ale element dystansowy zapobiega tworzeniu się szczeliny widocznej z poddasza. To dlatego właśnie łącznik H, a nie sam klej czy klamra, jest rekomendowany przez producentów płyt OSB jako rozwiązanie systemowe.

W dachach z membraną wysokoparoprzepuszczalną dodatkowym atutem łącznika H jest brak konieczności dodatkowego legarowania, które mogłoby uszkodzić membranę podczas montażu. Każde przebicie membrany to potencjalny punkt wnikania wody, dlatego redukcja liczby wkrętów i elementów pośrednich realnie obniża ryzyko przecieku. Na typowym dachu 100 m² rezygnacja z legarów oznacza o 150-200 mniej otworów w membranie, a to różnica, którą widać w bilansie ryzyka po pierwszej silnej ulewie.

Przy wyborze dostawcy warto zwrócić uwagę na trzy elementy: zgodność z normą PN-EN 14592 dla łączników drewnianych (jeśli producent deklaruje nośność), kompletność dokumentacji technicznej i obecność karty charakterystyki materiałowej. Łącznik bez karty technicznej zwykle nie przeszedł badań wytrzymałościowych, a jego deklarowana nośność 80-120 kg to jedynie marketingowy szacunek, a nie wynik pomiaru. Warto też sprawdzić termin dostawy: przy dużych realizacjach brak łączników na budowie oznacza przestój ekipy, który kosztuje więcej niż różnica w cenie między dwoma dostawcami.

Jeśli układasz OSB na dachu, ścianach lub stropie i chcesz mieć pewność, że deskowanie przetrwa kilkanaście sezonów bez skrzypienia i łukowania, zacznij od obliczenia liczby łączników H, sprawdź wilgotność podłoża i przygotuj szablon 3 mm. Te trzy kroki zajmują pół godziny, a oszczędzają tygodnie poprawek.
