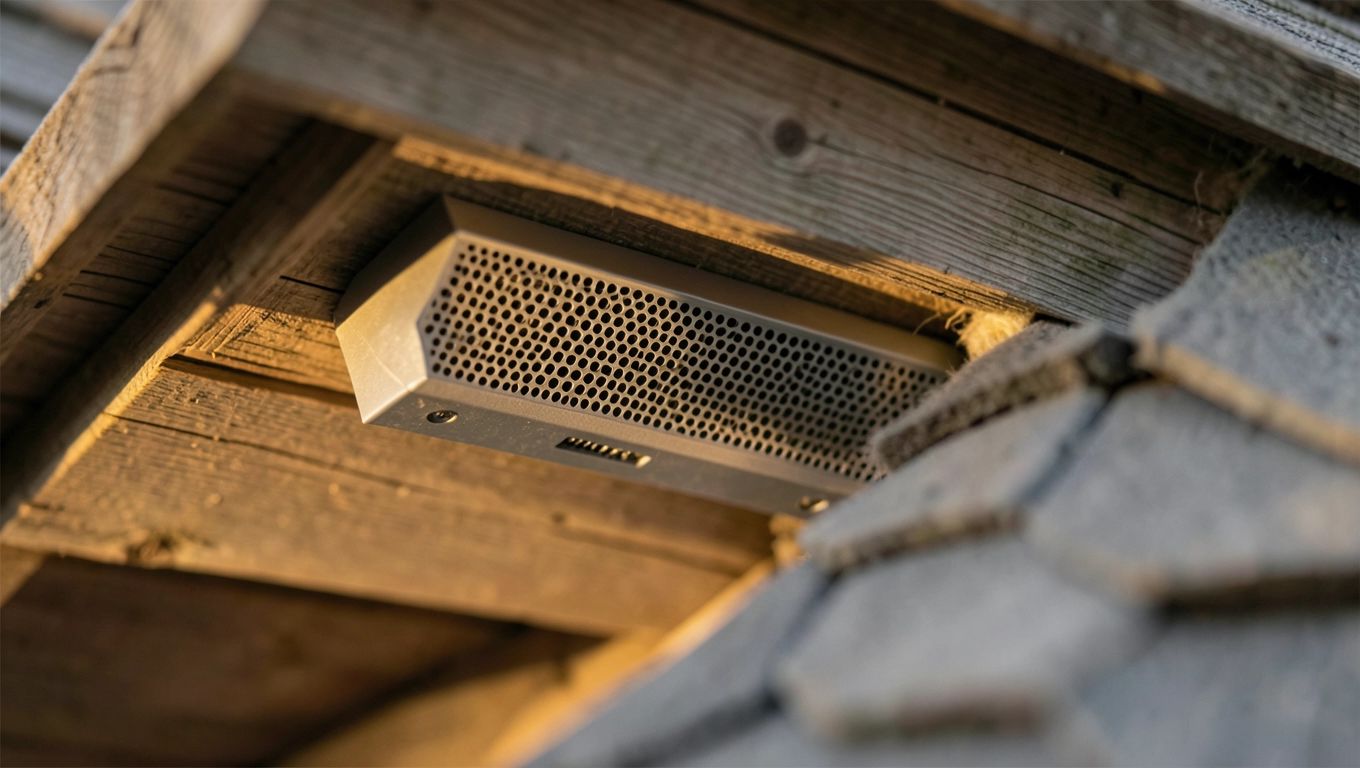

Kratka wentylacyjna do podbitki – jak dobrać i zamontować bez błędów
Wymagana powierzchnia wlotu powietrza pod okapem
Skąd bierze się wentylacja podbitki dachowej? Powietrze wpada pod okap, przepływa szczeliną między deskowaniem a pokryciem, wyprowadza parę wodną przez kalenicę lub grzebień. Kratka wentylacyjna do podbitki to jedynie wlot tej drogi, a nie cały system. Wyobraź sobie komin: bez ciągu w górze nic się nie dzieje, choćbyś miał największy otwór u dołu.
- Wymagana powierzchnia wlotu powietrza pod okapem
- Jak dobrać średnicę otworów i liczbę kratek na metr
- Materiał kratki PVC, stal czy drewno w okapie?
- Błędy montażowe, które zamykają wentylację podbitki
- Checklista odbioru dachu z podbitką
Minimalną powierzchnię wlotu określa norma DIN 4108-3, stosowana powszechnie w polskiej praktyce projektowej. Dla dachów z pełnym deskowaniem i papą wynosi 200 cm² na metr bieżący okapu. Przy krokwiach dłuższych niż 10 metrów wymiar rośnie do 0,2% powierzchni rzutu dachu, bo opory przepływu rosną proporcjonalnie do długości drogi powietrza.
Gdy dach pokrywa membrana wysokoparoprzepuszczalna (MWK), wymóg formalny znika. Jedna szczelina nad kontrłatą wystarcza, bo membrana odprowadza parę na zewnątrz. Perforacja w podbitce w takim układzie nie szkodzi, lecz staje się zbędna.
Wyjątkiem są membrany o niskiej paroprzepuszczalności (Sd powyżej 0,1 m) oraz folie paroizolacyjne (PMK), które trafiają od strony poddasza. W takich dachach wilgoć technologiczna z mokrego deskowania nie ma dokąd uciec i kondensuje pod pokryciem. Dodatkowe otwory w okapie pomagają, choć lepszym rozwiązaniem bywa opóźnienie montażu podbitki do wyschnięcia więźby.
Praktyczny test? Po silnym mrozie i gwałtownym ociepleniu zajrzyj pod okap o zachodzie słońca. Jeśli widzisz parę wydobywającą się z kratek, wentylacja działa prawidłowo. Brak pary przy mokrym, ciepłym powietrzu na zewnątrz to sygnał ostrzegawczy.

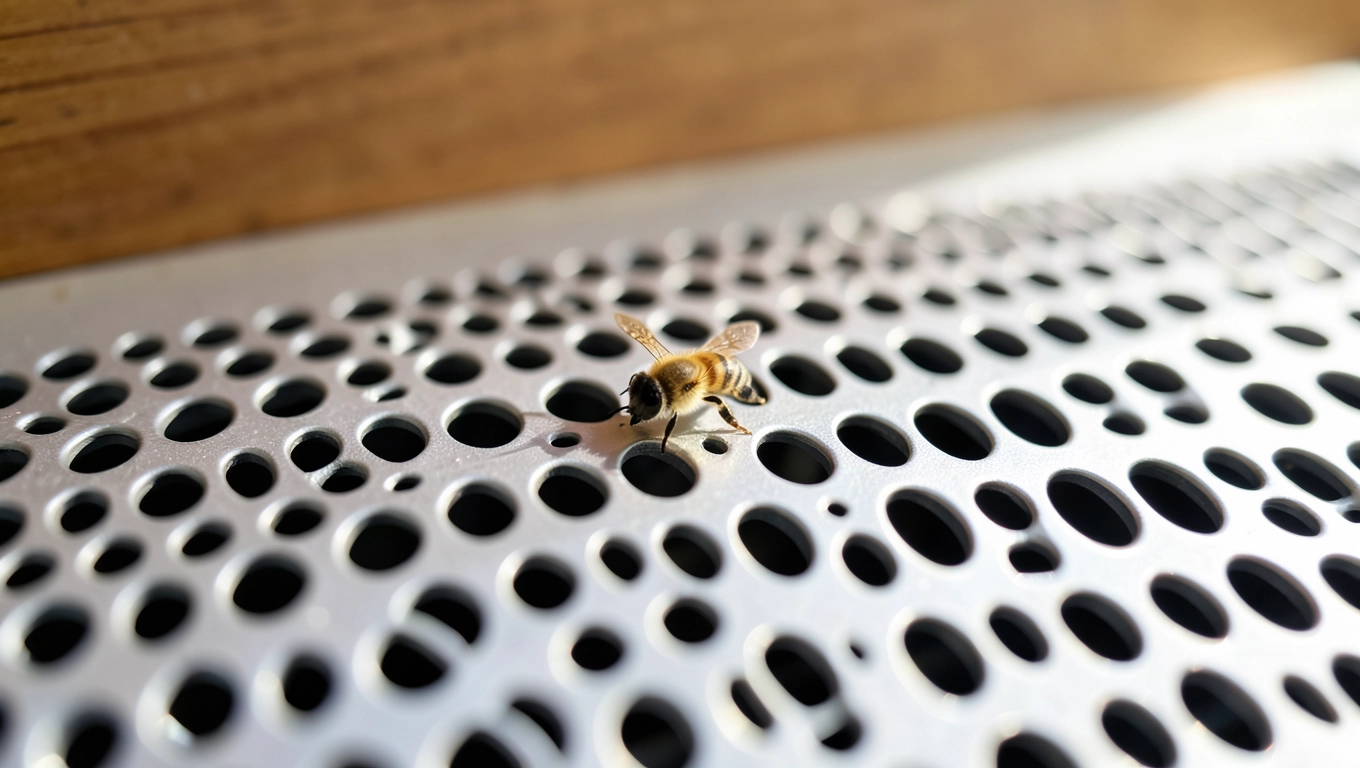

Jak dobrać średnicę otworów i liczbę kratek na metr
Średnica otworów w kratce wentylacyjnej do podbitki nie jest przypadkowa. Otwory o średnicy 5 mm stanowią kompromis między oporem przepływu a ryzykiem przedostawania się owadów i zanieczyszczeń. Mniejsze otwory (3 mm) łatwo zapychają się pyłem i kurzem, większe (8 mm) przepuszczają muchy i osy.
Standardowy panel perforowany o wymiarach 10 × 40 cm z otworami ø5 mm daje powierzchnię przelotową około 56 cm². Aby uzyskać wymagane 200 cm²/mb, potrzebujesz czterech takich paneli na metr bieżący okapu. W przypadku podbitki o szerokości 30 cm panele ustawia się gęściej (5-6 szt./mb), przy 50 cm rzadziej (3 szt./mb).
Tabela obliczeniowa dla typowych szerokości okapu:
| Szerokość podbitki | Panele 10 × 40 cm / mb | Zalecany rozstaw |
|---|---|---|
| 30 cm | 5-6 szt. | co 16-20 cm |
| 40 cm | 4 szt. | co 25 cm |
| 50 cm | 3 szt. | co 33 cm |
Powierzchnia przelotowa kratki zależy nie od wielkości panelu, lecz od sumarycznej powierzchni wszystkich otworów. Producenci często podają wymiar zewnętrzny, który myli się z rzeczywistą przepustowością. Przed zakupem sprawdź specyfikację techniczną, nie katalog.
Przy krokwiach dłuższych niż 10 metrów warto zwiększyć liczbę paneli o 20-25%. Opory przepływu rosną proporcjonalnie do długości drogi powietrza, a kompensacja na wlocie jest tańsza niż montaż dodatkowych kratek kalenicowych.

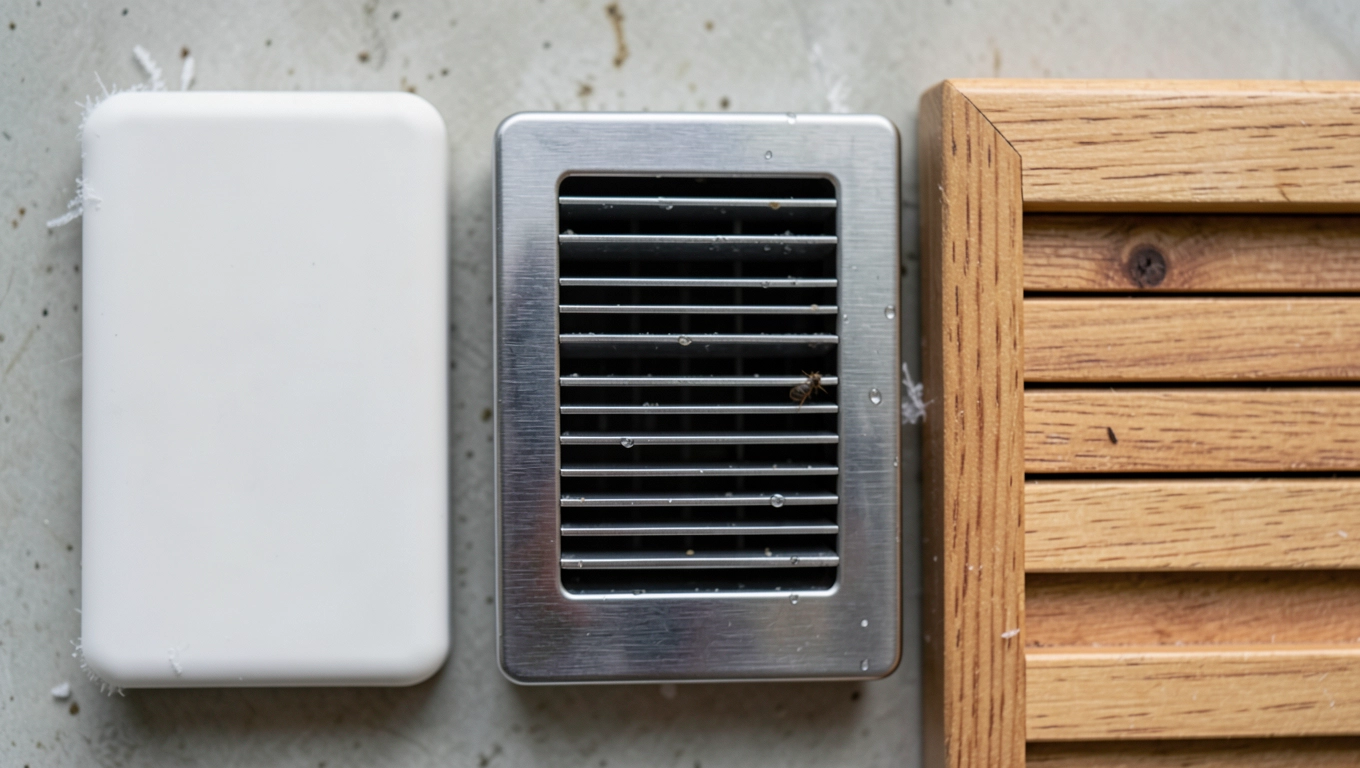

Materiał kratki PVC, stal czy drewno w okapie?
Kratka wentylacyjna do podbitki pracuje w trudnych warunkach: mróz, UV, wilgoć, owady. Materiał, z którego ją wykonano, decyduje o trwałości i estetyce przez następne 20-30 lat.
| Parametr | PVC | Stal powlekana | Drewno impregnowane |
|---|---|---|---|
| Trwałość | 15-25 lat | 25-40 lat | 10-20 lat |
| Odporność na UV | średnia (żółknie) | wysoka | wysoka |
| Wentylacja | fabryczna perforacja 30-50% | perforacja 40-60% | szczeliny lub siatka |
| Estetyka | biały, brąz, drewnopodobny | pełna paleta RAL | naturalny rysunek |
| Cena orientacyjna (zł/m²) | 45-80 | 90-160 | 70-130 |
| Montaż | na zatrzask lub wkręty | wkręty farmerskie | wkręty + klej |
PVC króluje w budownictwie jednorodzinnym ze względu na cenę i łatwość montażu. Nie stosuj go jednak na dachach o połaciach skierowanych na południe bez dodatkowej ochrony przed UV. Żółknięcie po 8-12 latach to kwestia estetyki, nie funkcji, ale inwestorzy zwracają na to uwagę.
Stal powlekana sprawdza się w dachach z dużymi okapami i w budynkach komercyjnych. Wymaga dokładniejszego podparcia, bo przy rozstawie legarów powyżej 40 cm panel ugina się pod własnym ciężarem. Plus: nie wypacza się przy zmianach temperatury, co w okapie oznacza różnice 60-80°C między latem a zimą.
Drewno impregnowane wygląda najnaturalniej wśród dachówek ceramicznych i gontów bitumicznych. Wymaga odświeżania co 3-5 lat (olej, lazura), więc nie sprawdzi się, gdzie konserwacja jest utrudniona. Unikaj drewna w okapach narażonych na stałe zawilgocenie (północna strona, bliskość drzew).
Błędy montażowe, które zamykają wentylację podbitki
Zamknięcie szczeliny wentylacyjnej styropianem to najczęstszy błąd wykonawczy. Termoizolacja okapu wygląda poprawnie przez pierwsze dwa lata, aż na suficie poddasza pojawiają się brunatne plamy. Mechanizm jest prosty: para wodna z wnętrza domu przenika przez paroizolację (która nigdy nie jest szczelna w 100%), skrapla się na styropianie i kapie na sufit.
Nigdy nie wypełniaj szczeliny wentylacyjnej między deskowaniem a pokryciem materiałem termoizolacyjnym. Powietrze musi mieć dokąd uciekać, a stała temperatura w tej przestrzeni to fundament suchego dachu.
Kolejny grzech wykonawców to montaż podbitki bezpośrednio do deski czołowej, bez pozostawienia szczeliny nad ścianą. Powietrze wpada kratkami, ale nie ma dokąd odpłynąć, bo jest zablokowane od spodu. Skutek: zawilgocenie wełny mineralnej w okapie, degradacja folii paroizolacyjnej po 5-7 latach.
Pianka PUR używana do uszczelniania styku podbitki z murem też potrafi zamknąć wentylację. Wykonawcy wstrzykują ją „na zapas", nie zważając, że zamyka drogę powietrza. Po utwardzeniu pianki nie da się jej usunąć bez demontażu paneli.
Objawy źle działającej wentylacji podbitki pojawiają się stopniowo. Najpierw to ciemniejsze zabarwienie desek okapowych, potem zapach stęchlizny po deszczu, w końcu zagrzybienie na suficie poddasza. W skrajnych przypadkach wełna mineralna w okapie nasiąka wilgocią i traci właściwości izolacyjne, co widać jako rosnące rachunki za ogrzewanie.
Jak naprawić błąd? Zdejmij podbitkę na odcinku 2-3 metrów, usuń styropian lub piankę zamykającą szczelinę, zamontuj kontrłaty dystansowe (min. 2 cm), przywróć ciągłość drogi powietrza. Koszt takiej naprawy to 80-150 zł/mb, znacznie mniej niż remont sufitu poddasza po zalaniu.
Checklista odbioru dachu z podbitką
Pięć rzeczy do sprawdzenia przed podpisaniem protokołu odbioru:
- Szczelina nad kontrłatą drożna na całej długości okapu (min. 2 cm).
- Panele wentylacyjne rozmieszczone równomiernie, zgodnie z obliczeniami (200 cm²/mb).
- Brak styropianu, pianki PUR ani innych materiałów zamykających światło szczeliny.
- Podbitka nie dotyka bezpośrednio muru zostawiona szczelina wentylacyjna u góry.
- Kratki wentylacyjne mają siatkę ochronną przed owadami (oczka ≤ 3 mm).
Dach z prawidłową wentylacją podbitki oddycha cicho przez cały rok, a Ty nie musisz wracać do tematu przez następne dwie dekady.
Źródła i normy: DIN 4108-3 (wymagania dotyczące wentylacji dachów), Warunki Techniczne Wykonania i Odbioru Pokryć Dachowych Zeszyt 4 Polskiego Stowarzyszenia Dekarzy, Jan Patoka „Wentylacja dachów i stropodachów" (Wydawnictwo Arkady, 2018), PN-EN 1991-1-3 (Eurokod 1 oddziaływania na konstrukcje, obciążenie śniegiem), dokumentacja techniczna producentów membran dachowych.
