Kotwy do garażu blaszanego: jakie wybrać, żeby wicher nie porwał blaszaka

Podmuch wiatru osiągający 100 km/h potrafi oderwać od podłoża blaszany garaż, który stoi wyłącznie pod własnym ciężarem. Nie chodzi przy tym o huragan rodem z kroniki katastrof, lecz o zjawisko, które w Polsce zdarza się kilka razy w sezonie. Dobór kotew do mocowania garażu blaszanego to decyzja, która przesądza o tym, czy konstrukcja przetrwa pierwszą poważną wichurę, czy też zakończy żywot na sąsiedniej działce. Poniżej kompletne kompendium wiedzy technicznej poparte praktyką montażową.

• Kotwy trzpieniowe, chemiczne i gruntowe: różnice i zastosowania
• Parametry kotew: średnica, długość i nośność w praktyce
• Montaż kotew krok po kroku: od wiercenia po kontrolę
• Błędy przy kotwieniu garażu blaszanego, które kosztują stabilność
• Dobór kotwy do typu podłoża: beton, kostka, grunt
• Kalkulator minimalnej liczby kotew: wzór i przykład
• Zabezpieczenia i przegląd okresowy kotew
• Bezpieczeństwo prawne i ubezpieczeniowe

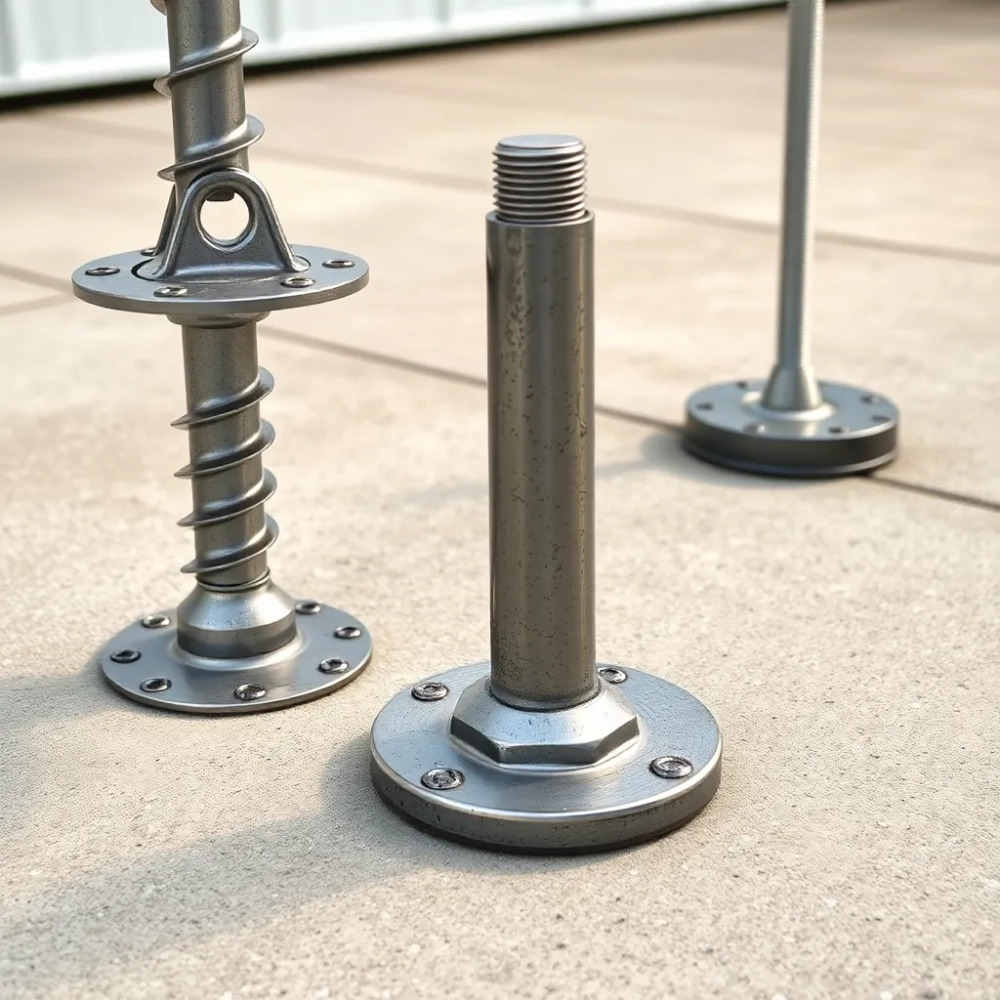

Kotwy trzpieniowe, chemiczne i gruntowe: różnice i zastosowania

Każde podłoże wymaga innego podejścia mechanicznego, ponieważ inaczej rozkłada siły ssące wiatru działające na płaską bryłę garażu. Beton monolityczny przejmuje obciążenia poprzez ścinanie trzpienia, kostka brukowa poprzez tarcie i docisk, a grunt poprzez rozparcie śruby w głębszej, nienaruszonej warstwie nośnej. Zignorowanie tej różnicy oznacza kotwienie pozorne, które trzyma wyłącznie do momentu pierwszego podmuchu.

Kotwy trzpieniowe (mechaniczne, rozporowe) to najczęściej wybierany wariant na wylewkach betonowych. Ich działanie opiera się na stożku rozporowym, który po dokręceniu nakrętki wciska się w tuleję, rozpierając ją o ścianki otworu. Tarcie powstałe między rozpartą tuleją a betonem utrzymuje obciążenie rzędu 8-25 kN (zależnie od średnicy), co przy masie garażu 250-600 kg daje wielokrotny zapas bezpieczeństwa. Warunek: beton musi mieć klasę minimum C20/25 według normy PN-EN 206, a otwór musi zostać wywiercony prostopadle do powierzchni z tolerancją ±2°.

Kotwy chemiczne (żywiczne) sprawdzają się tam, gdzie beton nie ma pełnej klasy lub zawiera mikropęknięcia. Żywica nie rozpycha podłoża, lecz wnika w kapilary i mikroszczeliny, tworząc połączenie molekularne. W praktyce oznacza to, że garaż stojący na stropie garażowym lub na płycie o nieznanej historii można zakotwić bez ryzyka rozłupania wylewki. Utwardzenie trwa od 20 minut (żywice szybkowiążące) do 24 godzin (epoksydy), więc montaż wymaga cierpliwości.

Kotwy gruntowe (śrubowe, wkręcane, potocznie „szpilki sadownicze") to rozwiązanie dla działek bez wylewki. Długi trzpień o średnicy 60-80 mm wkręca się w ziemię na głębokość 1,2-2 m, aż do warstwy nośnej poniżej poziomu przemarzania. Stosuje się je na trawnikach, żwirze ubitym lub gruncie rodzimym, gdy inwestor nie chce betonować. Wymagają wiertnicy ręcznej lub mechanicznej z adapterem i nakrętek na głowicy, do której mocuje się ramę garażu opaskami stalowymi.

Kiedy nie stosować danego rozwiązania? Kotew trzpieniowych nie montuje się w pustakach ceramicznych, bloczkach silikatowych drążonych ani w betonie klasy poniżej C16/20, bo stożek rozporowy rozłupie ścianki. Kotew chemicznych unika się w mokrych otworach (chyba że używa się żywic tolerujących wodę), a gruntowych w gruntach gliniastych z wysokim poziomem wody, gdzie mogą korodować pomimo powłoki cynkowej.

Parametry kotew: średnica, długość i nośność w praktyce

Nośność kotwy rośnie proporcjonalnie do średnicy i głębokości osadzenia, lecz zależy też od klasy betonu i odległości od krawędzi. Norma PN-EN 1992-4 dzieli kotwy na kategorie w zależności od strefy rozciąganej lub ściskanej betonu. Dla garażu blaszanego pracuje się zwykle w strefie ściskanej (otwory w środku płyty), co pozwala wykorzystać pełną nośność deklarowaną przez producenta.

Długość kotwy dobiera się do grubości wylewki i strefy klimatycznej. W Polsce wschodniej i północno-wschodniej głębokość przemarzania gruntu sięga 1,4 m, więc płyta fundamentowa powinna mieć minimum 25 cm grubości, a kotwa powinna wchodzić w nią na 80-100 mm. W zachodniej Polsce wystarczy wylewka 15 cm, bo przemarzanie nie przekracza 0,8 m. Zasada jest prosta: kotwa musi siedzieć w betonie, który sam nie pracuje pod wpływem mrozu.

Klasa betonu wpływa na nośność bardziej, niż sugerowałaby intuicja. Przejście z C16/20 na C20/25 zwiększa nośność o 30-40%, ponieważ tuleja kotwy opiera się o ścianki otworu, których wytrzymałość zależy wprost od wytrzymałości betonu na ściskanie. Przy klasie C12/15 (popularny chudy beton pod kostkę) lepszym wyborem będzie kotwa chemiczna o długości 150 mm niż mechaniczna o tej samej średnicy.

Minimalna nośność całego zestawu kotew wynika z prostego rachunku: masa garażu razy współczynnik bezpieczeństwa 1,5 przy obciążeniu statycznym lub 2,5 przy uwzględnieniu sił wiatru. Dla garażu 3×5 m o masie 320 kg potrzeba łącznej nośności co najmniej 480 kG (4,8 kN). Cztery kotwy M10 dają 52 kN, więc zapas jest ponad dziesięciokrotny, ale to właśnie ten zapas chroni przed oderwaniem przy podmuchu prostopadłym do dłuższej ściany.

Dobór długości do grubości wylewki bywa pomijany, a to błąd kosztowny w naprawie. W płycie 10 cm kotwa M12 o długości 100 mm zmieści się zaledwie na styk, bez marginesu na niedokładność wiercenia. W praktyce montażowej obowiązuje zasada: kotwa wchodzi w beton na głębokość równą co najmniej ośmiu średnicom, a długość użytkowa (po odjęciu głowicy i podkładki) musi wystawać 30-40 mm ponad powierzchnię.

Montaż kotew krok po kroku: od wiercenia po kontrolę

Montaż zaczyna się od wyznaczenia punktów kotwienia, a nie od zakupu kotew. Na ramie garażu blaszanego rozmieszczenie otworów zależy od producenta, lecz standard to narożniki i punkty pośrednie co 1,5 m wzdłuż dłuższych profili. Zaznaczenie odbywa się markerem na wylewce po ustawieniu garażu w docelowym położeniu i wypoziomowaniu klinami stalowymi.

Krok 1: lokalizacja i oznaczenie. Garaż ustawia się na przygotowanym podłożu, sprawdza przekątne (różnica max 10 mm) i przenosi punkty z ramy na beton za pomocą wiertła 3 mm jako znacznika. Poziomowanie odbywa się na płaskownikach stalowych, nie na drewnianych klockach, bo drewno gnije i traci wymiar po dwóch sezonach.

Krok 2: wiercenie. Średnica wiertła musi odpowiadać deklaracji producenta kotwy, zwykle o 2 mm większa niż średnica trzpienia dla kotew mechanicznych i o 4-6 mm większa dla chemicznych. Głębokość otworu kontroluje się ogranicznikiem na wiertle, bo zbyt głęboki otwór rozproszy siłę kotwienia w strefie pustek pod śrubą. Wiercenie prowadzi się prostopadle do powierzchni z kontrolą poziomicy na wiertarce, a w betonie zbrojonym unika się prętów, lokalizując je wykrywaczem.

Krok 3: montaż kotwy. Dla kotwy mechanicznej wkłada się tuleję złożoną z klinem do otworu, wkręca śrubę z podkładką i nakrętką, a następnie dokręca kluczem dynamometrycznym momentem podanym na opakowaniu (zwykle 25-60 Nm dla M10). Zbyt mocne dokręcenie skręca stożek w położenie, z którego nie da się go już rozparzyć. Dla kotwy chemicznej najpierw czyści się otwór szczotką i pompką (pył obniża przyczepność żywicy o 50%), potem wstrzykuje żywicę od dna, wkręca pręt gwintowany powolnym ruchem obrotowym, a na koniec odczekuje czas utwardzania przed obciążeniem.

Krok 4: kontrola i korekta. Po 24 godzinach od montażu kotwę sprawdza się wizualnie i kluczem: nakrętka nie powinna się obracać, a podkładka powinna przylegać do ramy garażu bez szczeliny luzowej większej niż 0,5 mm. Każdy punkt kotwienia wpisuje się do protokołu z datą, typem kotwy i momentem dokręcenia, co ułatwia późniejsze przeglądy i ewentualne reklamacje ubezpieczeniowe.

Przed rozpoczęciem prac przygotuj wiertarkę z udarem SDS-Plus o mocy minimum 800 W, wiertła widiowe właściwych średnic, klucz dynamometryczny, pompkę do wydmuchiwania pyłu, szczotkę stalową do czyszczenia otworów, rękawice i okulary ochronne. Brak któregokolwiek z tych elementów oznacza konieczność przerwania pracy w połowie.

Błędy przy kotwieniu garażu blaszanego, które kosztują stabilność

Siedem błędów pojawia się w praktyce montażowej regularnie, a każdy z nich skraca żywotność konstrukcji lub naraża ją na zerwanie przy wietrze. Nie są to błędy teoretyczne, lecz obserwowane na co dzieci przez ekipy zajmujące się naprawami garaży po wichurach.

1. Zbyt płytkie otwory. Wiercenie na głębokość 40 mm przy kotwie M10 wymagającej 80 mm oznacza, że stożek rozporowy nie ma się o co oprzeć i kotwa wyrwie się przy pierwszym obciążeniu dynamicznym. Konsekwencja: garaż przemieszcza się o kilka centymetrów przy silnym wietrze, odkształcając blachę.

2. Brak szczeliny dylatacyjnej między ramą a podłożem. Bezpośrednie przyleganie ramy do betonu powoduje, że woda zacieka pod profil i inicjuje korozję od wewnątrz, czyli tam, gdzie nie widać problemu aż do momentu, gdy rama pęknie. Minimalna szczelina 10 mm z wypełnieniem elastycznym rozwiązuje sprawę.

3. Zbyt mała liczba kotew. Cztery narożne punkty kotwienia wyglądają sensownie na rysunku, lecz dłuższa ściana garażu 6-metrowego działa jak żagiel o powierzchni 18 m², generując siłę ssącą przekraczającą nośność dwóch kotew przy wietrze bocznym. Minimum sześć kotew na ścianę 3 m, dziesięć na ścianę 6 m.

4. Pominięcie podkładek szerokich. Zwykła podkładka okrągła rozkłada siłę na zbyt małą powierzchnię i wciska się w blachę ramy. Podkładka kwadratowa 50×50 mm lub podkładka z gumą EPDM o grubości 3 mm rozkłada obciążenie i kompensuje drgania.

5. Brak poziomowania ramy przed kotwieniem. Montowanie kotew do przekrzywionej ramy napina śruby, a po obciążeniu wiatrem naprężenia sumują się z momentem skręcającym i kotwa pęka w gwincie. Poziomowanie wykonuje się przed wierceniem, nie po.

6. Użycie kotew trzpieniowych w pustakach. Stożek rozporowy rozłupie ścianki pustaka, a kotwa wypadnie z otworu w ciągu kilku tygodni. W ścianach z pustaków ceramicznych stosuje się wyłącznie kotwy chemiczne z sitodrukiem lub kotwy z kołnierzem oporowym.

7. Brak ochrony antykorozyjnej w strefie nadmorskiej. Sól w powietrzu niszczy ocynk w ciągu 3-5 lat zamiast deklarowanych 15-20 lat. W pasie nadmorskim (do 5 km od brzegu) zaleca się kotwy ze stali nierdzewnej A2 lub A4, mimo dwuipółkrotnie wyższej ceny.

Siły ssące wiatru działające na garaż 3×5 m przy prędkości 100 km/h wynoszą około 8-12 kN na ścianę nawietrzną i tylną. Cztery kotwy M10 o łącznej nośności 52 kN dają współczynnik bezpieczeństwa 4-6, lecz tylko wtedy, gdy montaż wykonano zgodnie z kartą techniczną producenta. Każde odstępstwo obniża nośność o 20-60%.

Dobór kotwy do typu podłoża: beton, kostka, grunt

Podłoże decyduje o typie kotwy w 80% przypadków, a o konkretnym modelu decydują pozostałe 20%, czyli strefa wiatrowa, masa garażu i budżet. Tabela poniżej zbiera najczęstsze sytuacje i dedykowane rozwiązania, które sprawdzają się w polskich warunkach klimatycznych.

Kotwienie garażu blaszanego do kostki brukowej wymaga wiercenia diamentowego, bo zwykłe wiertło widiowe rozłupuje krawędzie kostek i psuje estetykę nawierzchni. Wierci się przez kostkę wiertłem o średnicy 14-16 mm, aż do podbudowy betonowej lub żwirowej, następnie osadza kotwę chemiczną o długości 120 mm. Koszt wiertła diamentowego jednorazowego wynosi 30-60 zł, lecz efekt końcowy nie wymaga wymiany kostek po montażu.

Kotwy do gruntu sprawdzają się tam, gdzie inwestor nie planuje trwałej zabudowy. Śruba o długości 1,5 m wkręcona w grunt za pomocą korby ręcznej utrzymuje obciążenie 6-10 kN, a po demontażu garażu wykręca się ją w ciągu 10 minut i sprzedaje jako złom. To rozwiązanie tymczasowe, ale zgodne z przepisami dla garaży nietrwale związanych z gruntem, które nie wymagają pozwolenia na budowę.

Checklist przed zakupem kotew obejmuje pięć punktów: określenie typu podłoża (zdjęcie i ewentualnie odwiert próbny), wymiary i masę garażu (z dokumentacji producenta), strefę wiatrową wg PN-EN 1991-1-4 (I-III dla większości Polski), budżet na kotwy (zwykle 200-600 zł) oraz planowaną liczbę punktów kotwienia (minimum 8 dla garażu standardowego).

Kalkulator minimalnej liczby kotew: wzór i przykład

Minimalna liczba kotew wynika z trzech wartości: siły ssącej wiatru, nośności pojedynczej kotwy i współczynnika bezpieczeństwa. Wzór uproszczony wygląda następująco:

N = (F_ssania × 1,5) / Q_kotwy

gdzie F_ssania to siła pozioma działająca na garaż, a Q_kotwy to nośność jednego punktu kotwienia. Dla garażu 3×5 m w strefie wiatrowej II przy prędkości referencyjnej 26 m/s (ok. 94 km/h) siła ssąca na tylną ścianę wynosi około 8,5 kN. Kotwa M10 w betonie C20/25 daje 13 kN. Po podstawieniu: N = (8,5 × 1,5) / 13 = 0,98, czyli teoretycznie jedna kotwa wystarczy, ale współczynnik bezpieczeństwa i rozkład obciążenia wymuszają minimum cztery na stronę.

W praktyce montażowej ekipy stosują zasadę: liczba kotew = obwód garażu w metrach. Garaż 3×5 m ma obwód 16 m, a zatem 16 kotew rozmieszczonych co 1 m. To rozwiązanie z dużym zapasem, lecz eliminuje ryzyko przy wietrze ukośnym, które generuje siły w narożnikach nawet dwukrotnie wyższe niż na środku ściany.

Zabezpieczenia i przegląd okresowy kotew

Kotwy stalowe ocynkowane galwanicznie wytrzymują 10-15 lat w warunkach miejskich i 5-8 lat w środowisku przemysłowym lub nadmorskim. Cynk ogniowy (grubość powłoki 40-80 µm) wydłuża ten czas do 20-30 lat. Stal nierdzewna A2 (AISI 304) sprawdza się w większości zastosowań, lecz w środowisku chlorkowym (baseny, sól drogowa) wymaga stali A4 (AISI 316).

Przegląd okresowy wykonuje się co 12 miesiąc, a po każdej wichurze z wiatrem przekraczającym 80 km/h. Kontrola obejmuje sprawdzenie momentu dokręcenia kluczem dynamometrycznym (spadek o 10% względem wartości początkowej sygnalizuje poluzowanie), wizualną ocenę korozji (rdza powierzchniowa dopuszczalna, łuszcząca się wymaga wymiany) oraz sprawdzenie podkładek i uszczelek.

Wymiana uszkodzonej kotwy polega na odkręceniu nakrętki, wyciągnięciu starego trzpienia, wyczyszczeniu otworu i osadzeniu nowej kotwy tego samego typu. Nie wolno montować nowej kotwy w stary otwór bez jego powiększenia, bo resztki starej tuleji lub żywicy zmniejszają przyczepność o 30-50%. Lepiej wywiercić nowy otwór 50 mm obok niż ryzykować awarię.

Norma PN-EN 1090-2 wymaga, aby każde połączenie kotwowe w konstrukcji stalowej było udokumentowane w dzienniku montażu z podaniem typu kotwy, momentu dokręcenia i daty. W przypadku garażu blaszanego nie jest to wymóg prawny, lecz w razie sporu ubezpieczeniowego dokumentacja stanowi dowód należytej staranności.

Bezpieczeństwo prawne i ubezpieczeniowe

Garaż blaszak nie wymaga pozwolenia na budowę, jeśli jego powierzchnia nie przekracza 35 m² i stoi na gruncie bez trwałego fundamentu (zgodnie z art. 29 ust. 1 pkt 2 Prawa budowlanego). Montaż kotew gruntowych nie zmienia statusu prawnego obiektu, lecz kotwienie do wylewki betonowej już tak, bo wylewka to element trwale związany z gruntem, a zatem garaż staje się obiektem budowlanym podlegającym zgłoszeniu.

Towarzystwa ubezpieczeniowe coraz częściej żądają dowodu zakotwienia garażu przed wypłatą odszkodowania za szkody wiatrowe. Fotografie kotew z datą wykonania, faktura zakupu i protokół montażu z parametrami to standard, który ułatwia likwidację szkody. Brak dokumentacji może skutkować odmową wypłaty lub redukcją odszkodowania o 30-50%, bo ubezpieczyciel argumentuje, że szkoda wynika z nieprawidłowego montażu.

W strefach wiatrowych III i IV (wybrzeże, Podhale, Bieszczady) norma PN-EN 1991-1-4 wymaga uwzględnienia w obliczeniach współczynnika ekspozycji wyższego o 20-40%, co przekłada się na konieczność stosowania kotew o klasę wyższych (M12 zamiast M10) lub zwiększenia ich liczby o 50%. Pominięcie tego wymogu w tych regionach kończy się regularnie oderwaniem garażu przy pierwszej silniejszej wichurze.

Wybór kotwy sprowadza się do trzech pytań. Jakie podłoże? Jaki budżet? Jaka strefa wiatrowa? Gdy odpowiedź na pierwsze brzmi „beton C20/25 lub lepszy", wybór pada na kotwy trzpieniowe M10 co 1 m po obwodzie. Gdy podłoże to kostka brukowa lub wylewka o nieznanej klasie, lepszym rozwiązaniem będą kotwy chemiczne M12 w liczbie o 20% większej. Gdy garaż stoi na gruncie bez wylewki, pozostają kotwy gruntowe wkręcane na głębokość minimum 1,2 m.

Koszt kompletu kotew waha się od 200 zł za zestaw ośmiu kotew trzpieniowych M10 do 900 zł za dwanaście kotew chemicznych M12 z żywicą i prętami gwintowanymi. Różnica 700 zł stanowi 3-5% wartości garażu, a w zamian oferuje spokój na 15-20 lat użytkowania i ochronę przed skutkami wiatru przekraczającego 100 km/h.

Prawidłowe zakotwiczenie konstrukcji zapewnia jej stabilność, bezpieczeństwo oraz długotrwałe użytkowanie, a zatem warto poświęcić jedno popołudnie na dokładne wymierzenie otworów i kontrolę momentu dokręcenia niż potem oglądać garaż leżący na dachu sąsiada po pierwszej marcowej wichurze. Montaż kotew w blaszanym garażu nie jest operacją kosmiczną, lecz wymaga precyzji i znajomości norm, które powyżej zebrano w jednym miejscu.
