Kotwy do garażu: jakie wybrać, żeby blaszak nie odleciał

Wiatr wiejący z prędkością 100 km/h dociska blaszaka 3×5 m siłą przekraczającą 1,2 tony, a skok ciśnienia przy podmuchu generuje dodatkowe naprężenia rzędu 400-600 kg na każdy z czterech narożników. Lekka konstrukcja stoi na betonie albo kostce albo zwykłym gruncie, więc każdy błąd przy mocowaniu kończy się identycznie: pogiętą blachą, rozbitym autem i rachunkiem, którego nikt nie chciał płacić. Ten tekst powstał po to, żebyś dobrał kotwy do garażu raz, porządnie, zgodnie z fizyką, normą PN-EN 1992-4 i własnym podłożem. Zero lania wody, same konkretne wartości: średnice, momenty, koszty, odstępy i pułapki, które widziałem na działkach, osiedlach i ROD-ach przez ostatnich kilkanaście lat.

• Jak zakotwiczyć blaszak do betonu i wylewki
• Montaż garażu blaszanego bez wylewki: kotwy do gruntu i kostki
• Ile kotew na garaż 3×5 m i jak je rozstawić

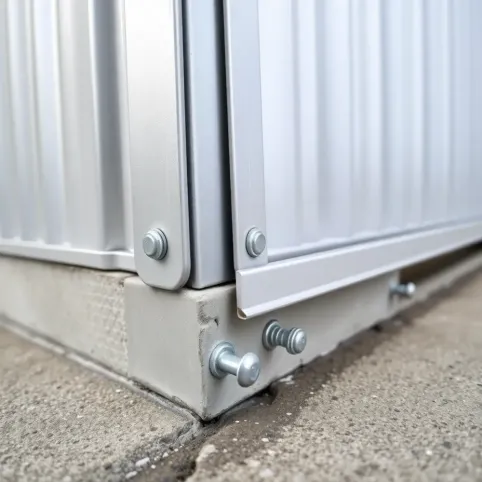

Jak zakotwiczyć blaszak do betonu i wylewki

Beton to jedyne podłoże, w którym kotwa mechaniczna pracuje z pełną nośnością, a sama płyta przenosi obciążenia wiatrem bez odkształceń. Warunek podstawowy stanowi minimalna grubość wylewki 10 cm, klasa betonu C20/25 oraz brak warstw spękanych na powierzchni. Wiercisz otwór wiertłem SDS+ 10 mm na głębokość o 10-15 mm większą niż długość kotwy, bo wtedy kurz z wiercenia nie blokuje rozparcia tulei. Po wyciągnięciu wiertła czyścisz otwór gruszką lub szczotką, dobijasz kotwę trzpieniową młotkiem, a na końcu dokręcasz kluczem dynamometrycznym z momentem 45-55 Nm dla M10.

Ważny, choć często pomijany detal stanowi przygotowanie punktu kotwienia. Blacha progu leży na betonie, więc otwór w blasze musisz wykonać wiertłem stopniowym albo koronką o średnicy 12-14 mm, żeby kołnierz kotwy wszedł z luzem 1-2 mm. Bez tego luzu podkładka sprężysta nie dolega do blachy i przy podmuchu wiatru pojawia się mikroluz, który po roku zmienia się w milimetrową szczelinę. Z mojego doświadczenia wynika, że właśnie ten milimetr decyduje o tym, czy blaszak trzyma się podłoża po pięciu sezonach, czy wylatuje na trawnik przy pierwszej marcowej wichurze.

Nośność pojedynczej kotwy trzpieniowej M10×100 w betonie C20/25 wynosi od 8 do 12 kN na wyrywanie oraz 6-9 kN na ścinanie, zależnie od producenta i klasy stali. Dla blaszaka 3×5 m o masie około 350-450 kg to oznacza, że osiem kotew (cztery narożniki plus cztery punkty pośrednie) przenosi łączne obciążenie rzędu 60-90 kN. Zapas bezpieczeństwa względem siły wiatru wynosi więc czterokrotność, co spełnia wymogi normy PN-EN 1992-4 dla konstrukcji tymczasowych.

Koszt kompletu kotew trzpieniowych M10×120 ze stali ocynkowanej to 25-35 zł za sztukę w marketach budowlanych, 15-22 zł przy zakupie hurtowym powyżej 50 sztuk. Komplet ośmiu kotew zamyka się więc w kwocie 120-280 zł, a dodając wiertło SDS+, gruszkę do czyszczenia otworów i klucz dynamometryczny (jeśli go nie masz), całość prac mieści się w budżecie 350-500 zł. To mniej niż jedna dobła wizyta blacharza, który i tak zacznie od tego samego: od wywiercenia otworu i dobrania kotwy.

Kotwy trzpieniowe 10×100 czy 10×120: która działa lepiej

Różnica 20 mm długości przekłada się na realną różnicę nośności wynoszącą od 15 do 25 procent, ponieważ kotwa 10×120 ma większą strefę rozparcia w betonie i lepszy rozkład naprężeń. W blaszaku stojącym na płycie fundamentowej o grubości 12 cm kotwa 10×100 zwykle wystarcza, ale przy wylewce 10 cm albo w betonie o niższej klasie wytrzymałości dłuższa kotwa daje zapas, który rekompensuje przypadkowe niedokładności wiercenia. Pamiętaj, że otwór musi być głębszy o minimum 10 mm od długości kotwy.

Stal ocynkowana ogniowo wytrzymuje 15-20 lat w kontakcie z wilgotnym betonem, stal nierdzewna A2 ponad 30 lat, ale kosztuje trzykrotnie więcej. Na wylewce garażowej, która schnie i nie stoi w wodzie, ocynk ogniowy to rozsądny kompromis. Kluczowe pozostaje, by kotwa miała oznaczenie klasy stali na główce (zwykle 5.8 albo 8.8), bo zwykłe stalowe śruby bez oznaczenia łamią się przy dokręcaniu i tracą nośność po roku od pierwszego mrozu.

Kotwa chemiczna (żywiczna) do garażu: kiedy ma sens

Kotwa chemiczna, czyli pręt gwintowany M10 zanurzony w żywicy winyloestrowej albo epoksydowej, osiąga nośność 18-25 kN na wyrywanie w betonie C20/25, czyli dwu-, trzykrotnie więcej niż kotwa mechaniczna. Stosuje się ją w betonie spękanym, w strefie przypodporowej, przy braku możliwości użycia wiertarki udarowej (żywica nie wymaga rozpierania tulei). Wymaga jednak czyszczenia otworu szczotką i pompką, a czas wiązania żywicy wynosi od 20 minut w lecie do 2 godzin w temperaturze 5°C. Cena kompletu (żywica 300 ml + 10 prętów M10×130) to około 180-250 zł.

Montaż garażu blaszanego bez wylewki: kotwy do gruntu i kostki

Blaszak stojący na samej kostce brukowej to jeden z najczęstszych błędów widocznych na osiedlach i działkach ROD. Kostka ma grubość 6-8 cm i leży na podsypce piaskowej o grubości 3-5 cm, więc siła wyrywająca kotwę mechaniczną przenosi się bezpośrednio na podsypkę. Efekt jest taki, że przy silnym wietrze kotwa nie wyrywa się z kostki, tylko wyciąga cały fragment kostki razem z piaskiem. Widziałem blaszaki, które po marcowej wichurze leżały na trawniku razem z kwadratowymi płatami kostki, jakby ktoś wyciął je szablonem.

Na kostce jedynym pewnym rozwiązaniem pozostaje kotwa sadownicza (śruba ziemna) o długości 60-80 cm wkręcona w grunt pod kostką, najlepiej wiertnicą ręczną albo kluczem z przedłużką. Trzy obroty na minutę, lekki docisk, a po minucie śruba wchodzi w ziemię na pełną długość. Do jednego narożnika potrzebujesz dwóch śrub rozstawionych w odstępie 40 cm, żeby rozkład sił nie koncentrował się w jednym punkcie. Koszt śruby sadowniczej to 15-30 zł, a komplet ośmiu sztuk to wydatek 120-240 zł.

Na gruncie nieutwardzonym, czyli na trawie albo ubitej ziemi, sprawdzają się kotwy wbijane (szpilki) o profilu L albo T, długości 60-100 cm, z płaską płytką u góry do przykręcenia progu blaszaka. Szpilkę wbijasz młotkiem 5 kg, sprawdzasz pion poziomicą, dokręcasz śrubę M10 przez otwór w płytce. Na grunt gliniasty szpilka trzyma wyśmienicie, bo glina zamyka się wokół profilu. Na grunt piaszczysty lepsza będzie kotwa z obrotową spiralą u dołu, bo zwiększa powierzchnię oporu. Nośność szpilki w glinie wynosi 4-7 kN, w piasku 2-4 kN, co dla blaszaka 3×5 m daje zapas dwu-, trzykrotny przy wietrze 100 km/h.

Nie kotw blaszaka do samej kostki brukowej. Wiatr zerwie go razem z kostką i podsypką. Zawsze przebijaj się do gruntu albo wylewki pod kostką.

Haki zbrojeniowe i śruby fundamentowe: alternatywy dla gruntu

Hak zbrojeniowy, czyli pręt żebrowany średnicy 12-14 mm wygięty w kształcie litery J, wchodzi do gruntu na głębokość 50-70 cm i stabilizuje się przez zasypanie i ubicie ziemi. Stosuje się go w gruntach spoistych (glina, ił), gdzie po ubiciu grunt zaciska się wokół pręta i tworzy kotwę tarciową. Śruba fundamentowa typu FRS albo kotwa gruntowa z płytą u dołu sprawdza się w piasku i żwirze, bo płyta zwiększa opór na wyciąganie. Koszt śruby fundamentowej z płytą 200×200 mm to 40-60 zł za sztukę, haka zbrojeniowego 8-15 zł, ale hak wymaga kopania.

Ile kotew na garaż 3×5 m i jak je rozstawić

Minimalna liczba kotew dla blaszaka 3×5 m to osiem: cztery w narożnikach i cztery w połowie dłuższych boków, w odstępie 1,5 m od siebie. Rozstaw 1,5 m wynika z sztywności profilu progu blaszaka, który przy większych odstępach ugina się pod naporem wiatru i odkształca blachę poszycia. Przy garażu 4×6 m potrzebujesz dziesięciu kotew, przy 5×7 m dwunastu, a przy każdym module dodatkowym (wiata, przedłużenie) dodajesz po dwie kotwy na każdy nowy narożnik i każdy punkt pośredni powyżej 1,5 m.

Schemat rozmieszczenia wygląda tak: cztery narożniki plus po jednym punkcie pośrednim na każdym z dwóch dłuższych boków (po 1,5 m od narożnika), plus po jednym punkcie w połowie krótszych boków. Łącznie osiem punktów kotwienia, symetrycznie, żeby rozkład sił nie faworyzował żadnej ściany. Jeśli blaszak stoi na pochyłym terenie, kotwy od strony wyższej dobijasz mocniej (dłuższe albo mocniejsze), bo to one przejmują większość siły ssącej wiatru.

Kalkulator potrzebnej liczby kotew działa na trzech zmiennych: obwód podstawy w metrach, długość boku większego od 1,5 m i liczba narożników. Obwód dzielisz przez 1,5 m, zaokrąglasz w górę do parzystej liczby, dodajesz narożniki. Dla obwodu 16 m (blaszaka 3×5 m) wychodzi 10,67, zaokrąglone do 12, ale odejmujesz 4, bo narożniki liczone są podwójnie. Wychodzi 8, czyli minimum, które spełnia oba kryteria jednocześnie.

Instrukcja montażu krok po kroku

Krok pierwszy: ustaw blaszaka w docelowym miejscu, wycentruj poziomicą laserową, zaznacz punkty kotwienia markerem przez otwory w progu. Krok drugi: odstaw blaszaka albo podłóż kawałki deski pod próg, żeby go unieść na czas wiercenia. Wiercisz prostopadle do podłoża wiertłem SDS+ 10 mm (beton) albo wkręcasz śrubę sadowniczą (grunt). Krok trzeci: czyścisz otwór gruszką, dobijasz kotwę trzpieniową młotkiem. Krok czwarty: stawiasz blaszaka z powrotem, wkręcasz śrubę przez otwór w progu w kotwę, dokręcasz kluczem dynamometrycznym z momentem 45-55 Nm.

Krok piąty, często pomijany: zabezpieczasz miejsce styku kotwy z progiem masą uszczelniającą albo podkładką EPDM, żeby woda nie wciekała pod blachę progu i nie powodowała korozji od wewnątrz. Krok szósty: sprawdzasz po 24 godzinach moment dokręcania, bo kotwa mogła się minimalnie osadzić pod ciężarem blaszaka. Prawidłowo zamontowana kotwa po roku powinna wyglądać tak samo jak w dniu montażu: bez śladów korozji, bez luzu, bez pęknięć w progu blaszaka.

Czego NIE robić przy kotwieniu garażu blaszanego

Nie mocuj blaszaka do samej kostki brukowej, bo wiatr wyrwie cały kwadrat kostki razem z podsypką. Nie wierć otworów płytszych niż długość kotwy, bo kotwa nie rozprze się prawidłowo i przy pierwszym mocniejszym podmuchu wyskoczy z betonu. Nie używaj zwykłych śrub bez oznaczenia klasy stali, bo łamią się przy dokręcaniu i korodują szybciej niż ocynkowane kotwy. Nie zostawiaj luzu między progiem a podłożem, bo każdy milimetr luzu zamienia się w centymetr po trzech sezonach wiatrów.

Nie pomijaj czyszczenia otworu przed wbiciem kotwy, bo pył betonowy tworzy warstwę poślizgową i kotwa traci 30-40% nośności. Nie dokręcaj kotwy bez klucza dynamometrycznego, bo albo dokręcisz za słabo (luz), albo za mocno (skręcenie tulei). Nie montuj kotew w betonie spękanym albo mrożonym, bo kotwa trzyma tylko tyle, ile trzyma beton wokół niej. Wreszcie: nie zostawiaj starego, skorodowanego osprzętu myśląc, że jeszcze rok postoi, bo korozja postępuje szybciej niż się wydaje, a wymiana po awarii kosztuje pięć razy tyle co wymiana zapobiegawcza.

Checklista narzędzi i materiałów

• Kotwy trzpieniowe M10×120 (8 sztuk) albo śruby sadownicze 60-80 cm (8 sztuk)
• Wiertarka udarowa z udarem mechanicznym, minimum 800 W, z uchwytem SDS+
• Wiertło SDS+ 10 mm, długość robocza minimum 150 mm
• Klucz dynamometryczny 20-100 Nm z nasadką 17 mm
• Gruszka albo pompka do czyszczenia otworów, szczotka druciana 10 mm
• Poziomica laserowa albo klasyczna 60 cm, marker, miarka
• Okulary ochronne, rękawice robocze, maska przeciwpyłowa

Warianty montażu: działka ROD, wynajem, brak wylewki

Działka ROD zwykle nie pozwala na wylewkę ani głębokie kotwienie, więc stosujesz kotwy wbijane w grunt na głębokość 60-80 cm z płytką kotwiącą u góry. Koszt ośmiu kotew 40-60 zł za sztukę, czyli 320-480 zł za komplet. Na wynajmie, gdzie nie można zostawiać trwałych zmian, kotwy sadownicze wykręcasz po sezonie i zabierasz ze sobą. Brak wylewki oznacza albo grunt (kotwy wbijane albo śruby sadownicze), albo płytę betonową tymczasową 100×100 cm pod każdym narożnikiem, na którą dopiero mocujesz blaszaka kotwą trzpieniową.

Na działce ROD najprostsze rozwiązanie to cztery bloczki betonowe 20×20×40 cm ustawione w narożnikach na ubitej ziemi, z kotwą trzpieniową M10×120 wkręconą w bloczek przez otwór w blaszaku. Bloczek daje masę 35 kg i powierzchnię oporu 800 cm², co w połączeniu z kotwą daje nośność wystarczającą na wiatr do 90 km/h. Całość można złożyć w sobotę rano i rozłożyć w niedzielę wieczorem, jeśli regulamin ROD tego wymaga.

Normy i przepisy

PN-EN 1992-4 (Eurokod 2, część 4) reguluje projektowanie zamocowań kotwowych w betonie i definiuje klasy obciążeń, momenty dokręcania oraz minimalne odstępy między kotwami. Dla blaszaka traktowanego jako konstrukcja tymczasowa obowiązują uproszczone metody obliczeniowe z części 5 normy. Wiatr projektowy w Polsce wynosi od 0,4 do 0,6 kN/m² w zależności od strefy, co przekłada się na siłę ssącą na blaszaka rzędu 1,2-1,8 kN/m² dachu. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) klasyfikuje blaszaka do 35 m² jako obiekt tymczasowy niewymagający pozwolenia, ale montaż na stałe z wylewką betonową może wymagać zgłoszenia.

Konserwacja i wymiana kotew po latach

Kontrolę stanu kotew wykonuj co sześć miesięcy: wizualnie sprawdzasz, czy nie ma śladów korozji, kluczem dynamometrycznym dokręcasz do momentu 45-55 Nm, sprawdzasz czy próg blaszaka nie ugina się pod naciskiem ręki. Po pięciu latach od montażu wymieniasz wszystkie podkładki sprężyste, bo tracą napięcie. Po dziesięciu latach wymieniasz kotwy, nawet jeśli wyglądają dobrze, bo korozja podpowierzchniowa postępuje niezauważona. Po piętnastu latach wymieniasz cały osprzęt kotwiący łącznie z progiem, jeśli blaszak ma zostać na kolejne lata.

FAQ praktyczny w jednym akapicie

Kotwy do garażu blaszanego dobiera się do podłoża: na betonie trzpieniowe M10×120, na bloczkach opaskowe albo sadownicze, na kostce zawsze z przebiciem do gruntu, na gruncie wbijane albo śruby fundamentowe. Ile kotew na garaż 3×5 m? Minimum osiem, optymalnie dziesięć. Najczęstszy błąd to mocowanie do samej kostki brukowej, drugi to zbyt płytkie wiercenie. Kotwa chemiczna ma sens przy betonie spękanym albo gdy brak wiertarki udarowej, ale kosztuje trzykrotnie więcej niż mechaniczna. Konserwacja co sześć miesięcy, wymiana kotew po dziesięciu latach, dokumentacja montażu w postaci zdjęcia z datą ułatwia ewentualne reklamacje.

Zrób zdjęcie każdej kotwy w dniu montażu z widoczną datą na tablecie albo w telefonie. Po pięciu latach porównasz stan faktyczny ze stanem początkowym i zdecydujesz, co wymaga wymiany, a co spokojnie doczeka kolejnego przeglądu.

Źródła i normy

PN-EN 1992-4:2018 Eurokod 2 Projektowanie konstrukcji z betonu. Część 4: Projektowanie zamocowań kotwowych do stosowania w betonie. PKN, Warszawa 2018. PN-EN ISO 898-1:2013 Własności mechaniczne części złącznych wykonanych ze stali węglowej i stopowej. Śruby i śruby dwugwintowe z określonymi klasami własności. PKN, Warszawa 2013. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.). Polska Norma PN-B-03264:2002 Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. PKN, Warszawa 2002. Dane pogodowe i strefy wiatrowe: Instytut Meteorologii i Gospodarki Wodnej, Państwowy Instytut Badawczy, imgw.pl. Katalogi techniczne producentów kotew: Hilti Polska, Würth Polska, Rawlplug, Fischer Polska (dane z katalogów 2023-2024).
