Kotwienie garażu blaszanego do betonu – sposób na spokój nawet przy huraganie

Stalowa bryła stoi na Twojej posesji od kilku godzin i wygląda pewnie, ale wystarczy jeden mocniejszy podmuch, żeby bez kotew pojechała jak przyczepa na autostradzie. Lekka blacha o masie 80-120 kg/m² nie ma żadnych szans w starciu z wiatrem 100 km/h, który wciska w nią siłę nawet 1,5 kN/m². Właśnie dlatego kotwienie garażu blaszanego do betonu to nie fanaberia, tylko obowiązkowy element montażu, od którego zależy bezpieczeństwo auta, narzędzi i wszystkiego, co trzymasz w środku.

• Dlaczego kotwienie jest obowiązkowe, a nie opcjonalne
• Rodzaje kotew i technik do betonu, kostki i wylewki
• Montaż garażu blaszanego krok po kroku
• Najczęstsze błędy przy kotwieniu blaszaka
• Checklist przed rozpoczęciem prac
• Kalkulator liczby kotew

Dlaczego kotwienie jest obowiązkowe, a nie opcjonalne

Blaszak ma jedną podstawową cechę: jest lekki. Producent dostarcza gotowe profile i arkusze, które składają się w kilka godzin, ale ta sama lekkość, która ułatwia transport i montaż, czyni konstrukcję podatną na siły boczne. Ściany o powierzchni 15 m² przy podmuchu 100 km/h działają jak żagiel, a całość trzyma się podłoża wyłącznie dzięki masie własnej i tarciu. To za mało.

Brak kotwic kończy się różnie, ale zawsze kosztownie. Najłagodniejszy scenariusz to przesunięcie o kilka centymetrów i odkształcenie profili przy ziemi. Poważniejszy obejmuje wyrwanie posadzki, zniszczenie bramy i uszkodzenie zaparkowanego pojazdu. W skrajnych przypadkach blaszak zostaje zepchnięty na ogrodzenie sąsiada albo ulicę, a wtedy rachunek za szkody spada na właściciela zgodnie z art. 415 Kodeksu cywilnego.

Ubezpieczyciel też spojrzy na dokumentację po szkodzie. Polisa mienia nieruchomego obejmuje konstrukcje trwale związane z podłożem, a blaszak bez kotwic formalnie pozostaje konstrukcją tymczasową, którą wiatr może przesunąć. W takim układzie likwidacja szkody bywa odmawiana albo kwota odszkodowania zostaje drastycznie obcięta.

Minimalna liczba kotew zależy od wymiarów garażu. Dla standardowego 3×5 m przyjmuje się cztery punkty mocowania w narożnikach, ale już przy większych bryłach 4×6 m lub 6×6 m warto podwoić tę liczbę, rozkładając dodatkowe punkty w połowie dłuższych ścian. Rozmieszczenie w równych odstępach rozkłada siły wiatru równomiernie i zapobiega odkształceniom profili podłogowych.

Norma PN-EN 1992-4 (Eurokod 2, część 4) reguluje projektowanie zamocowań w betonie i podaje minimalne głębokości osadzenia, odstępy od krawędzi oraz nośności obliczeniowe. Dokument nie jest lekturą obowiązkową dla inwestora, ale jego zapisy przekładają się na proste zasady: kotwa w betonie klasy C20/25 powinna sięgać na głębokość ośmiu do dziesięciu średnic, a odległość od krawędzi fundamentu nie może być mniejsza niż pięć średnic.

Rodzaje kotew i technik do betonu, kostki i wylewki

Podłoże decyduje o wyborze techniki mocowania. Beton monolityczny i żelbet pozwalają na pełen zakres rozwiązań, wylewka cementowa daje podobne możliwości, ale z mniejszą nośnością. Kostka brukowa wymaga kotew przelotowych lub kotew wklejanych w spoiny. Kruszywo i klepisko wykluczają mechaniczne mocowanie do podłoża i wymagają stóp fundamentowych albo kotew śrubowych do ziemi.

Do kostki brukowej stosuje się kotwy przelotowe z płytką oporową, które przechodzą przez otwór w kostce i blokują się w betonie pod spodem. Śruby krótsze niż 100 mm nie utrzymają obciążeń bocznych. Alternatywą jest wypełnienie spoin żywicą i osadzenie pręta w spoinie, ale ta metoda wymaga wyrównania poziomu kostki i nie toleruje późniejszych napraw nawierzchni.

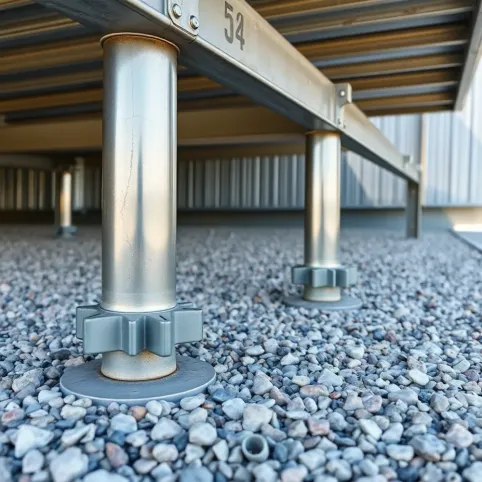

Na gruncie rodzimym bez wylewki jedynym trwałym rozwiązaniem są stopy fundamentowe, czyli lokalne wykopy do głębokości przemarzania (w Polsce 80-120 cm w zależności od strefy klimatycznej) wypełnione betonem z osadzonymi kotwami. Garaz stoi wtedy na kilku słupkach, a przestrzeń między nimi pozostaje nieutwardzona. Kotwy śrubowe do ziemi (śruby gruntowe) sprawdzają się jako rozwiązanie tymczasowe lub sezonowe, ale nie spełniają wymogów trwałego zamocowania.

Montaż garażu blaszanego krok po kroku

Prawidłowe kotwienie garażu blaszanego zaczyna się od ustawienia konstrukcji w docelowym położeniu. Stelaż musi stać na wypoziomowanym podłożu, inaczej profile podłogowe przyjmą naprężenia i brama zacznie się klinować po kilku tygodniach. Poziomica laserowa pozwala skontrolować płaszczyznę w dwóch kierunkach w kilkanaście sekund.

Po ustawieniu stelaża zaznaczamy punkty wiercenia. W każdym z profili narożnych wyznaczamy środek otworu, a w dłuższych ścianach dodatkowe punkty co 1,5-2 m. Przy garażu 3×5 m wychodzą cztery kotwy narożne plus dwie pośrodku dłuższych boków. Łącznie osiem punktów wystarcza, żeby siły wiatru rozłożyły się równomiernie.

Wiercenie otworów wymaga wiertła udarowego lub młotowiertarki z wiertłem SDS-Plus o średnicy dobranej do kotwy. Dla kotwy M10 otwór ma 12 mm, głębokość 80-100 mm. Beton pylisty i zbrojony wymaga okresowego wyciągania wiertła, żeby usunąć urobek. Trafienie w pręt zbrojeniowy zmusza do przesunięcia punktu o 5 cm.

Oczyszczenie otworu to etap, którego nie wolno pominąć, szczególnie przy kotwach chemicznych. Pył betonowy obniża przyczepność żywicy o 30-50%, a w skrajnych przypadkach kotwa wypada przy pierwszym silniejszym podmuchu. Pompka ręczna, wycior szczotkowy i przedmuchanie sprężonym powietrzem zajmują minutę na otwór, ale decydują o nośności całego zamocowania.

Osadzenie kotwy mechanicznej polega na wbiciu tulei w otwór, a następnie dokręceniu śruby kluczem dynamometrycznym z momentem podanym przez producenta (zwykle 25-60 Nm dla M10). Zbyt mocne dokręcenie rozkręca stożek i osłabia połączenie, zbyt słabe nie rozpiera tulei. Kotwa chemiczna wymaga wstrzyknięcia żywicy od dna otworu (aplikator z mieszalnikiem statycznym), a następnie powolnego, obrotowego wprowadzenia pręta. Powietrze nie może zostać uwięzione w otworze.

Dokręcanie po związaniu kończy montaż. W przypadku kotew mechanicznych ten krok wykonuje się od razu, a w przypadku chemicznych po czasie podanym na opakowaniu żywicy. W temperaturze poniżej 10°C czas wiązania wydłuża się dwu- lub trzykrotnie. Próba obciążenia wcześniej niż pozwala producent skutkuje poluzowaniem zamocowania.

Najczęstsze błędy przy kotwieniu blaszaka

Wiercenie w prętach zbrojeniowych fundamentu bez korekty położenia to klasyczny błąd amatorski. Zbrojenie chroni przed zginaniem, a jego przecięcie obniża nośność całej konstrukcji. Jeśli wiertło trafia w stal, lepiej przesunąć punkt o 5-10 cm i wywiercić otwór ponownie, niż ryzykować pęknięcie wylewki.

Brak oczyszczenia otworu przy kotwach chemicznych to drugi najczęstszy powód awarii. Pył miesza się z żywicą i tworzy warstwę o obniżonej przyczepności. Końcowy efekt przypomina mocowanie w piasku: kotwa trzyma, dopóki nie pojawi się obciążenie boczne. Pojedynczy podmuch wiatru 70 km/h wystarczy, żeby wyrwać ją z fundamentu.

Za mała liczba kotew to pozorna oszczędność, która kończy się kosztowną naprawą. Cztery narożniki wystarczą przy małym garażu 3×4 m, ale przy każdej większej bryle każdy profil podłogowy powinien być zamocowany przynajmniej w jednym punkcie. Ściana o długości 6 m z dwoma kotwami wypnie się pod naporem wiatru jak membrana.

Pomijanie poziomowania przed wierceniem skutkuje krzywymi otworami i koniecznością stosowania podkładek wyrównujących. Profil podłogowy obciążony asymetrycznie pęka przy pierwszym sezonie zimowym, kiedy lód napiera na bramę. Poziomica kosztuje 80 zł i zajmuje pięć minut. Jej brak generuje naprawy za kilkaset złotych.

Montaż w deszczu przy żywicy poliuretanowej lub poliestrowej to błąd wynikający z pośpiechu. Woda w otworze reaguje z żywicą i tworzy pianę zamiast spoiny. Jeśli prognoza zapowiada opady, lepiej przełożyć prace o jeden dzień. Żywica epoksydowa toleruje wilgoć, ale jej cena trzykrotnie przewyższa popularne poliuretany.

Checklist przed rozpoczęciem prac

• Podłoże: równe, nośne, suche, klasa betonu minimum C16/20.
• Poziomica: laserowa lub klasyczna 60 cm, sprawdzona przed montażem.
• Wiertarka: udarowa lub młotowiertarka z wiertłem SDS-Plus o średnicy dobranej do kotwy.
• Kotwy: z aprobatą ETA, ilość 4-8 sztuk w zależności od wymiarów garażu.
• Wycior i pompka: do oczyszczenia otworów przed aplikacją żywicy.
• Klucz dynamometryczny: z zakresem obejmującym moment dokręcenia kotwy.
• Rękawice i okulary: ochrona przy wierceniu i aplikacji żywicy.
• Pogoda: bez opadów przez 24 godziny od montażu kotew chemicznych.
• Instrukcja producenta: wydrukowana i sprawdzona przed pierwszym otworem.

Kotwienie garażu blaszanego do betonu zajmuje od dwóch do pięciu godzin w zależności od liczby punktów i wybranej techniki. Połowa tego czasu przypada na przygotowanie i oczyszczenie otworów, nie na samo dokręcanie śrub. Warto potraktować tę czynność jak inwestycję, a nie jak formalność, bo wiatr nie pyta o instrukcję producenta.

Kalkulator liczby kotew

Źródła i normy

PN-EN 1992-4 (Eurokod 2, część 4): Projektowanie konstrukcji betonowych. Zamocowania w betonie.
PN-EN 1991-1-4: Oddziaływania na konstrukcje. Oddziaływania wiatru.
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).
Kodeks cywilny, art. 415: Odpowiedzialność za szkodę wyrządzoną czynem niedozwolonym.
Aprobaty techniczne ETA dla kotew mechanicznych i chemicznych, publikowane przez jednostki oceny technicznej (ITB, DIBt).
