Klamry do płyt OSB, rodzaje, rozstaw i dylatacja

W skrócie: Płyty OSB mocuje się trzema typami łączników: wkrętami fosfatowanymi lub ocynkowanymi o łbie stożkowym (3,5-4,2 mm), gwoździami pierścieniowymi (2,5-3,1 mm) oraz klamrami stalowymi. Klamry mają nośność na ścinanie 1,2-1,8 kN przy rozstawie 15 cm.

• Rodzaje klamer i łączników do płyt OSB
• Rozstaw klamer na dachu, ścianie i podłodze
• Dylatacja przy łączeniu OSB klamrami
• Najczęstsze błędy przy mocowaniu OSB klamrami

Rodzaje klamer i łączników do płyt OSB

Na rynku dominują trzy grupy elementów mocujących, różniących się nośnością, sposobem przenoszenia obciążeń i tolerancją na ruchy płyty. Pierwszą stanowią wkręty fosfatowane lub ocynkowane o łbie stożkowym, gwincie częściowym i średnicy 3,5-4,2 mm. Drugą - gwoździe pierścieniowe (twister) o średnicy 2,5-3,1 mm, których chropowata trzpień „wgryza się" w drewniany stelaż, zwiększając siłę wyciągania. Trzecią - klamry montażowe ze stali hartowanej, kształtem przypominające literę Ω lub U, przeznaczone do łączników pneumatycznych.

Wkręt z łbem stożkowym tworzy w płycie gniazdo, w którym łeb chowa się poniżej powierzchni. Dzięki temu nie wystaje, nie przeszkadza podczas układania kolejnych warstw (folia, wełna) i nie wymaga szpachlowania przy poszyciach dachowych. Z kolei gwóźdź pierścieniowy daje trzy do pięciu razy wyższą nośność na wyciąganie niż zwykły gwóźdź gładki, ponieważ jego trzpień działa jak mikrokotwica w strukturze OSB.

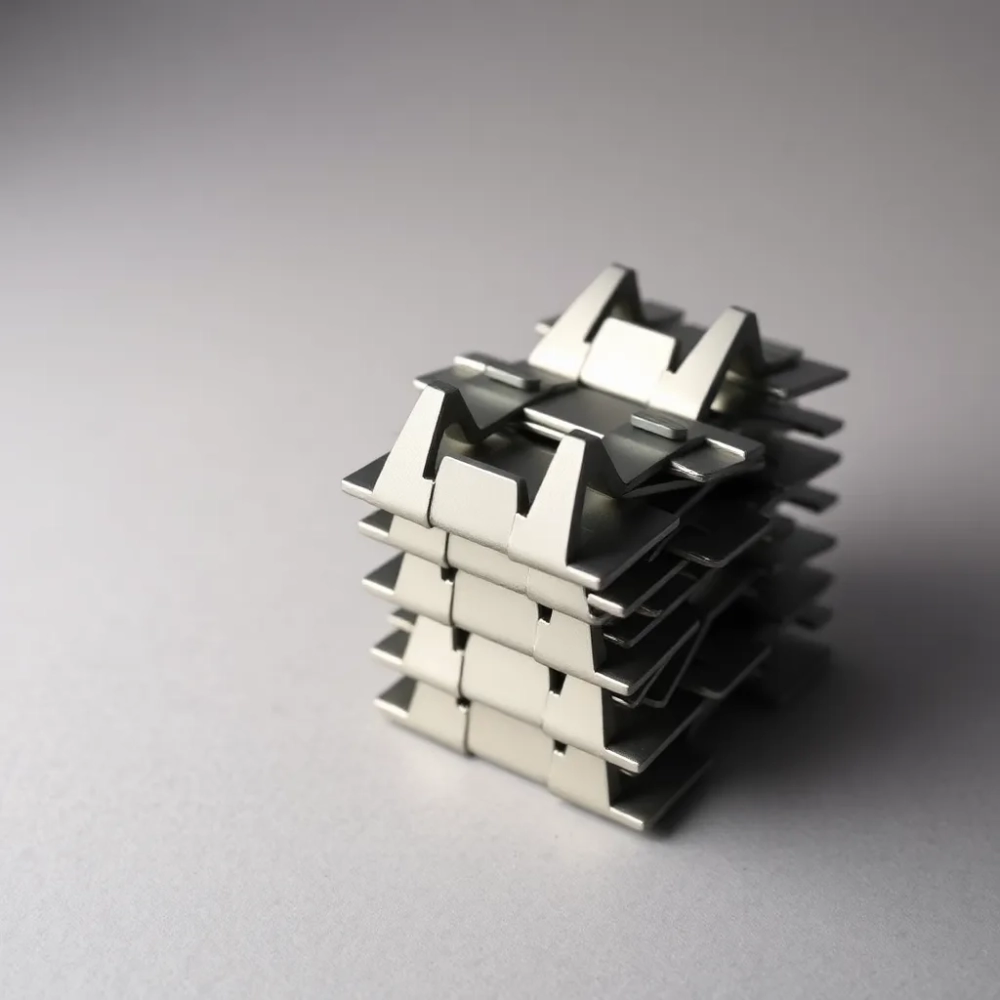

Klamry stalowe sprawdzają się przede wszystkim tam, gdzie liczy się tempo pracy - przy produkcji domów szkieletowych jeden pracownik potrafi zamocować nimi 8-12 m² poszycia na godzinę. Ich nośność na ścinanie sięga 1,2-1,8 kN przy rozstawie 15 cm, co w zupełności pokrywa obciążenia eksploatacyjne lekkich stropów.

Przy wyborze konkretnego rozwiązania warto kierować się klasą korozyjności środowiska. W pomieszczeniach suchych (C1) wystarczą łączniki fosfatowane, w łazienkach i kuchniach (C2) już ocynkowane, a w garażach, piwnicach i na zewnątrz budynku - jedynie ze stali nierdzewnej A2 lub powlekanej ceramicznie. Pominięcie tej zasady skutkuje rdzawymi wykwitami wokół główek, które po kilku latach mogą przebić farbę lub folię paroizolacyjną.

Rozstaw klamer na dachu, ścianie i podłodze

Rozstaw łączników wynika bezpośrednio z obciążeń, jakie konstrukcja musi przenieść, oraz z rozstawu elementów nośnych. Na dachu najważniejsze są siły ssące wiatru (do 1,5 kN/m² w strefach nadmorskich) i ciężar własny pokrycia (15-55 kg/m² dla dachówki ceramicznej). Dlatego w strefie krawędziowej, czyli w pasie 1,5 m od okapu i kalenicy, stosuje się zagęszczony rozstaw - co 15 cm na każdej krokwi.

W środkowej części połaci dachowej wystarczy rozstaw 30 cm, pod warunkiem że grubość OSB wynosi minimum 18 mm, a rozstaw krokwi nie przekracza 62,5 cm. Płyta o mniejszej grubości (15 mm) wymaga krokwi co 40 cm lub dodatkowego legara w środku rozstawu, inaczej ugięcia pod śniegiem doprowadzą do trwałego odkształcenia poszycia.

Na ścianie szkieletowej największe obciążenia generuje wiatr boczny (parcie i ssanie do 1,0 kN/m²). W związku z tym strefa narożnikowa, liczona jako 1/10 długości ściany, wymaga wkrętów co 10 cm wzdłuż każdego słupka. W strefie środkowej można zwiększyć rozstaw do 30 cm, lecz tylko przy płycie o grubości minimum 12 mm na słupkach co 60 cm.

Przy podłodze płyta OSB pracuje na zginanie między legarami, dlatego każdy styk krótszych boków musi leżeć na legarze, a nie w powietrzu. Rozstaw łączników w środku płyty wynosi 30 cm, na obwodzie 15 cm, a wzdłuż krótszych krawędzi nawet 10 cm - tak, aby siły ścinające przenoszone przez ruch użytkownika (chodzenie, przesuwanie mebli) nie rozluźniły połączenia.

Dylatacja przy łączeniu OSB klamrami

Płyta OSB zmienia wymiary pod wpływem wilgoci nawet o 0,2-0,3% w kierunku poprzecznym i 0,1% wzdłużnym. Przy formacie 2500 × 1250 mm oznacza to ruch do 3,8 mm na każdym metrze szerokości - wystarczająco dużo, by bez dylatacji płyta napierała na sąsiada i wybrzuszała się w centralnym punkcie. Stąd obowiązkowa szczelina 3 mm między płytami oraz 12 mm od ściany, filaru czy komina.

Szczelina dylatacyjna nie jest wadą wykonawczą, lecz koniecznością fizyczną. Drewno prasowane w płycie OSB podlega ciągłym mikronaprężeniom, które uwalniają się przez pęcznienie i skurcz. Brak wolnej przestrzeni zamienia ten proces w siłę rozpierającą, zdolną wypchnąć klamry lub zarysować posadzkę na wierzchu.

Na dużych powierzchniach (powyżej 25 m² ciągłej posadzki) dylatację rozszerza się o dodatkowe szczeliny kontrolne co 12-15 m. Wykonuje się je przez nacięcie płyty na głębokość ⅔ grubości i wypełnienie elastycznym kitem lub listwą dylatacyjną. Bez tego posadzka zacznie „strzelać" przy pierwszym sezonie grzewczym.

Przy płytach z piórem i wpustem dylatacja ogranicza się do obwodu pomieszczenia, ponieważ sam profil łączeniowy przejmuje ruchy liniowe. Wystarczy wówczas 10-12 mm od ściany, zaś szczelina wewnętrzna 3 mm jest zbędna, bo wpust „chowa" rozszerzalność w geometrii zamka.

Najczęstsze błędy przy mocowaniu OSB klamrami

Pierwszym i najpoważniejszym błędem jest brak szczeliny dylatacyjnej, o czym wspomniano wyżej. Drugim - mocowanie płyt bezpośrednio do świeżego, niewyschniętego stelażu. Drewno konstrukcyjne o wilgotności powyżej 20% (a takie bywa dostarczane prosto z tartaku) skurczy się po montażu nawet o 3-4%, ciągnąc za sobą klamry i tworząc szczeliny w poszyciu.

Trzeci błąd to użycie wkrętów o zbyt małej średnicy (2,5-2,9 mm) do płyt o grubości 18-22 mm. Taki łącznik nie ma wystarczającego momentu obrotowego, by wkręcić się pod kątem prostym, więc drzewo się rozszczelnia, a główka wkręta zaczyna „chodzić" w gnieździe. Prawidłowa średnica to minimum 3,5 mm dla OSB 12 mm i 4,2 mm dla płyt 22 mm.

Czwartym, technicznie bolesnym błędem jest mocowanie klamer zbyt blisko krawędzi - poniżej 10 mm. Włókno płyty w strefie brzegowej jest ścięte, więc łącznik wyrywa kawałek OSB i nie trzyma. Norma PN-EN 1995-1-1 (Eurocode 5) mówi o minimalnym odstępie 7d (siedmiokrotność średnicy łącznika) od krawędzi, czyli około 25 mm dla wkrętu 3,5 mm.

Piąty błąd to pomijanie wstępnego nawiercania w płytach OSB/4 (wzmocnionych), których gęstość przekracza 650 kg/m³. Wkręt wkręcony „na siłę" pęka w połowie drogi, a wkrętarka przeskakuje, uszkadzając gniazdo. Wystarczy otwór pilot 2,5 mm dla wkręta 4,2 mm, by uniknąć strat.

Szóstym, bagatelizowanym błędem jest montaż płyt na mokrym betonie lub świeżym jastrychu. Wilgoć wchodzi przez krawędzie, pęcznieje płyta, a klamry nie nadążają z kompensacją ruchu. Skutek - wybrzuszone panele, pęknięcia podłogi, reklamacje. Zawsze sprawdzaj wilgotność podłoża higrometrem (maksymalnie 3% CM dla betonu, 12% dla jastrychu anhydrytowego).

Sprawdź zanim zaczniesz - checklista przed montażem

• Aklimatyzacja płyt 24-48 h w pomieszczeniu, w którym będą układane
• Wilgotność stelażu poniżej 18%, podłoża betonowego poniżej 3% CM
• Zabezpieczenie płyt przed deszczem - folia lub plandeka z wentylacją
• Narzędzia: piła tarczowa z tarczą 48-zębową, wyrzynarka, wiertarko-wkrętarka, poziomica 100 cm, kątownik 90°, młotek gumowy
• BHP: okulary ochronne, maska przeciwpyłowa klasy FFP2, rękawice, wentylacja pomieszczenia

Ile płyt potrzebujesz - wzór z przykładem

Powierzchnię pomieszczenia mnożysz przez 1,08 (8% zapasu na docinki i pióro-wpust). Przy pokoju 4 × 5 m daje to 20 m² × 1,08 = 21,6 m², czyli 7 płyt 2500 × 1250 mm. Dodaj 1-2 płyty rezerwowe na ewentualne uszkodzenia transportowe i będziesz miał komplet bez stresu.

Kiedy NIE stosować klamer pneumatycznych

Klamry pneumatyczne nie sprawdzają się w strefach narażonych na duże siły rozciągające - przy montażu sufitu podwieszanego, w strefie okapowej dachu o nachyleniu powyżej 45° oraz wszędzie tam, gdzie wymagana jest kontrola momentu dokręcenia. W takich miejscach pozostają wkręty fosfatowane lub ocynkowane, które można precyzyjnie dokręcić i w razie potrzeby wykręcić.

Porównanie rozwiązań - wkręty, gwoździe, klamry

Klamry wygrywają ceną i tempem, przegrywają nośnością i możliwością demontażu. Wkręty są złotym środkiem - akceptowalna cena, wysoka nośność, łatwa korekta. Gwoździe pierścieniowe zajmują niszę tam, gdzie potrzebna jest elastyczność połączenia (np. podłoga pływająca).

Konserwacja i przegląd zamontowanego poszycia

Poszycie z OSB wymaga przeglądu co 12 miesięcy - sprawdzenia punktów mocowania, obecności rdzy na główkach, ewentualnych pęknięć przy dylatacjach. W pomieszczeniach wilgotnych impregnację olejem mineralnym lub lazuren powtarza się co 2-3 lata, ponieważ warstwa ochronna ściera się i traci zdolność hydrofobową. Drobne uszkodzenia (do 5 mm głębokości) uzupełnia się szpachlą do drewna, większe wymagają wstawki z nowego kawałka płyty przyciętej piłą otwornicą.

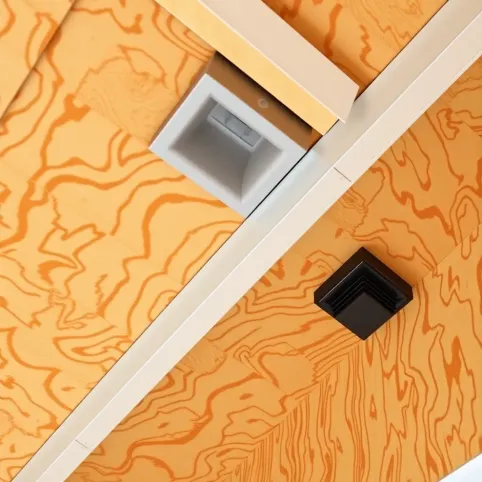

Wentylacja przestrzeni pod poszyciem dachowym to temat pomijany, a decydujący o trwałości OSB. Brak szczeliny wentylacyjnej 2-4 cm pod kontrłatą skutkuje kondensacją pary wodnej, nasiąkaniem płyty i rozwojem grzybów. Wentylowana przestrzeń odprowadza wilgoć przez otwory w okapie i kalenicy, utrzymując wilgotność OSB poniżej granicy bezpieczeństwa 12%.

Twoja ściągawka przed wyjazdem do sklepu

• Płyta OSB/3 18 mm na dach, 12 mm na ścianę, 22 mm na podłogę
• Wkręty fosfatowane 4,2 × 55 mm (śruby do drewna)
• Klamry stalowe 1,5 × 50 mm + nabój do pistoletu pneumatycznego (jeśli praca seryjna)
• Taśma dylatacyjna 3 mm lub kliny montażowe
• Impregnat hydrofobowy (2-3 warstwy), folia PE 0,2 mm

Klamry mocujące do płyt OSB to nie kwestia wyboru „lepszy czy gorszy produkt", lecz dopasowania typu łącznika do grubości płyty, strefy obciążeń i klasy korozyjności środowiska. Wkręt 4,2 × 55 mm z łbem stożkowym pozostaje najbezpieczniejszym rozwiązaniem uniwersalnym, klamry pneumatyczne wygrywają na budowie domu szkieletowego, a gwoździe pierścieniowe trzymają się mocno wszędzie tam, gdzie ważna jest elastyczność połączenia. Trzymanie się podanych rozstawów, dylatacji i odstępów od krawędzi eliminuje 90% reklamacji.

Źródła: PN-EN 300 (płyty OSB - definicje, klasyfikacja, wymagania), PN-EN 13986 (właściwości użytkowe płyt drewnopochodnych w budownictwie), PN-EN 1995-1-1 Eurocode 5 (projektowanie konstrukcji drewnianych), instrukcje montażowe producentów płyt OSB/3 i OSB/4 (dane techniczne, dopuszczalne rozstawy, wilgotności).
