Jakie długie kołki do styropianu 10 cm? Sprawdź, zanim będzie za późno

Źle dobrany kołek potrafi kosztować więcej niż cały materiał izolacyjny. Styropian odchodzi od ściany, w narożnikach pojawiają się rysy, a gwarancja systemowa przepada, bo ekipa zamontowała łączniki o zbyt małej długości albo zastosowała je w podłożu, w którym strefa rozporowa po prostu nie ma prawa zadziałać. Poniżej konkretne dane, normy i liczby, które pozwalają uniknąć takiego scenariusza przy ociepleniu o grubości 10 cm.

• Kołki do styropianu 10 cm a rodzaj podłoża
• Ile kołków na m2 styropianu 10 cm w strefie wiatrowej
• Montaż kołków do styropianu 10 cm krok po kroku
• Kołki do styropianu 10 cm do betonu i do porothermu
• Kołki do styropianu grafitowego i wełny
• Budowa łącznika z czego się składa kołek talerzowy
• Checklista decyzji zakupowej

Kołki do styropianu 10 cm a rodzaj podłoża

Łącznik talerzowy pełni w systemie ETICS trzy zadania naraz. Przenosi siły ssące wiatru prostopadle do lica ściany, kompensuje ruchy termiczne płyty względem muru i zabezpiecza termoizolację przed oderwaniem w strefie, gdzie klej nie zdążył jeszcze związać lub gdzie podłoże jest słabe. Bez mechanicznego mocowania ocieplenie trzyma się wyłącznie na warstwie zaprawy klejowej, która przy większych płytach EPS i narażeniu na wiatr po prostu nie wystarcza.

Konsekwencje rezygnacji z kołkowania widać po dwóch, trzech sezonach. Mostki termiczne rosną, bo odspojona płyta tworzy pustkę powietrzną, która latem pracuje jak komin. Pojawiają się rysy i odparzenia tynku wzdłuż krawędzi, a w skrajnych przypadkach fragmenty elewacji odpadają w całości. Systemy objęte aprobatą techniczną wymagają kołkowania zgodnie z wytycznymi producenta, więc brak łączników oznacza automatyczną utratę gwarancji.

Najczęstsze błędy
• Dobranie kołka o tej samej długości co grubość ocieplenia, bez uwzględnienia warstwy kleju i zakotwienia.
• Zastosowanie łącznika rozporowego w podłożu z pustką, gdzie strefa rozporowa trafia w pustkę ceramiczną.
• Osadzenie talerzyka zbyt płytko, poniżej 2 mm, co powoduje rozrywanie struktury płyty styropianowej.
• Rezygnacja z kołkowania w narożnikach, gdzie siły ssące są największe.

Każde podłoże wymaga innej geometrii kołka. Beton i cegła pełna akceptują klasyczną strefę rozporową osadzaną na głębokość minimum 5 cm. Pustaki ceramiczne, beton komórkowy i cegła drążona potrzebują dłuższej strefy zakotwienia, od 6 do 8 cm, a czasem łączników o specjalnym profilu wkręcanym, który rozpiera się w ściankach wewnętrznych pustaków. Zignorowanie tej różnicy oznacza, że kołek wkręca się w powietrze.

Klasyfikacja podłoży wg ETAG 014

Kołek dobrany do kategorii podłoża ma siłę wyrywającą od 0,6 kN w betonie komórkowym do ponad 1,5 kN w betonie zwykłym. Różnica jest na tyle duża, że ten sam łącznik zastosowany w nieodpowiednim materiale traci nawet trzy czwarte nośności.

Ile kołków na m2 styropianu 10 cm w strefie wiatrowej

Norma PN-EN 1991-1-4 dzieli Polskę na trzy strefy obciążenia wiatrem. Strefa I obejmuje większość terenu nizinnego, strefa II pas nadmorski i tereny pagórkowate, strefa III to obszary górskie oraz fragmenty Wybrzeża. Im wyższa strefa, tym więcej łączników na metr kwadratowy elewacji.

Przy ociepleniu styropianem o grubości 10 cm i standardowej płycie 1000 × 500 mm obowiązuje schemat rozmieszczenia punktów kotwiących. Najczęściej stosowany raster to 50 × 50 cm, czyli cztery kołki na płytę. W narożnikach budynku, gdzie siły ssące rosną o 30 do 50 procent, pas szerokości 1 m liczy się podwójną ilością łączników.

Zasada jest prosta i mechanicznie uzasadniona. Łącznik musi przejść przez całą grubość styropianu, warstwę kleju i zagłębić się w ścianie nośnej na tyle, by strefa rozporowa trafiła w nośny materiał. Dla ścian z betonu i cegły pełnej wystarczy 5 cm, dla pustaków i betonu komórkowego trzeba 6 do 8 cm. Długość kołka oblicza się więc jako sumę trzech składników: grubości izolacji, warstwy zaprawy i wymaganego zakotwienia.

Kiedy nie oszczędzać na ilości

Przy wysokości budynku powyżej 12 m lub w strefie III liczba kołków rośnie automatycznie, niezależnie od grubości styropianu. Projekt ocieplenia powinien zawierać schemat rozmieszczenia punktów kotwiących, a wykonawca ma obowiązek się do niego stosować. Wartość 8 do 10 sztuk na metr kwadratowy oznacza mniej więcej 16 do 20 kołków na płytę, czyli montaż w każdym narożniku i dodatkowo w środku pola.

Pro tip
Oblicz całkowitą liczbę kołków mnożąc powierzchnię elewacji razy współczynnik dla danej strefy, dodaj 10 procent zapasu na cięcia i uszkodzenia. Dla typowego domu 150 m² elewacji w strefie II potrzeba około 1050 łączników przy 7 sztukach na metr kwadratowy.

Montaż kołków do styropianu 10 cm krok po kroku

Technika montażu decyduje o tym, czy kołek spełni swoją rolę czy stanie się kosztownym elementem fasady. Najczęstsze błędy pojawiają się na etapie wiercenia, osadzania i zatapiania talerzyka, dlatego każdy z tych kroków warto rozbić na czynniki pierwsze.

Krok 1. Nawiercanie otworu

Średnica wiertła musi odpowiadać średnicy trzpienia, zazwyczaj 8 lub 10 mm. Otwór wiercony prostopadle do ściany, na głębokość o 1 cm większą niż długość strefy rozporowej. W betonie komórkowym lepiej wiercić bez udaru, bo wibracja kruszy krawędzie otworu i kołek traci trzymanie. W pustakach ceramicznych wiertło przechodzi przez ścianki wewnętrzne, dlatego ważne, by nie wpaść w spoinę.

Krok 2. Osadzenie kołka

Wbijane łączniki tworzywowe wprowadza się młotkiem przez specjalny trzpień montażowy, aż tuleja zetknie się z płytą. Wkręcane modele z trzpieniem metalowym osadza się wkrętarką z momentem obrotowym ustawionym na wartość podaną przez producenta. Moment dokręcenia zbyt mały nie rozpiera strefy, zbyt duży przeciąga kołek i niszczy talerzyk.

Krok 3. Zatopienie talerzyka

Talerzyk powinien zagłębić się 2 do 3 mm poniżej lica styropianu, nigdy więcej. Zbyt głębokie osadzenie tworzy pęknięcia wokół otworu, w których zbiera się woda i powstaje mostek termiczny. Specjalne nasadki frezujące ułatwiają pracę i zapewniają powtarzalność głębokości.

Błędy montażowe, które kosztują najwięcej

• Wiercenie otworu w spoinie zamiast w cegle lub bloczku.
• Pomijanie gruntowania otworu w betonie komórkowym.
• Dociskanie talerzyka „na siłę", bez frezu.
• Mieszanie łączników z różnych partii na jednej elewacji.

Kołki do styropianu 10 cm do betonu i do porothermu

Podłoża pełne i drążone wymagają innej strategii zakupowej. W betonie zwykłym i cegle pełnej najlepiej sprawdzają się klasyczne łączniki wbijane o długości 16 cm. Kosztują od 0,15 do 0,40 zł za sztukę i pozwalają uzyskać siłę wyrywającą powyżej 1 kN.

Porotherm, cegła kratówka i pustaki ceramiczne potrzebują kołków wkręcanych z wydłużoną strefą rozporową. Łącznik musi przejść przez co najmniej dwie ścianki wewnętrzne pustaka, inaczej wiatr wyrwie go przy pierwszej większej burzy. Cena wkręcanych łączników zaczyna się od 0,50 zł za sztukę, ale rośnie proporcjonalnie do długości.

Beton komórkowy (AAC, suporex, ytong) zachowuje się specyficznie, bo jest kruchy i nasiąkliwy. Najlepiej działają tu łączniki wkręcane z kontrolą momentu, które rozpierają się w materiale bez kruszenia struktury. Siła wyrywająca w AAC wynosi ok. 0,6 kN, więc liczbę kołków na metr kwadratowy warto zwiększyć o jeden punkt w stosunku do wartości normowej.

Ile kosztują kołki do styropianu 10 cm

Kołki do styropianu grafitowego i wełny

Styropian grafitowy, oznaczany często symbolem EPS 031 lub EPS 035, wymaga kołkowania bezwzględnie. Jego wyższa gęstość i lepsza izolacyjność oznaczają większą masę płyty, która mocniej obciąża warstwę kleju. Bez łączników mechanicznych pierwszy silny wiatr potrafi zerwać pasma izolacji w narożnikach.

Wełna mineralna potrzebuje łączników o większej średnicy talerzyka, minimum 60 mm, by siła docisku rozłożyła się na większą powierzchnię miękkiego materiału. Kołki do wełny mają też dłuższy trzpień, bo samo zagłębienie w miękkiej płycie nie wystarcza. Zasada grubości ocieplenia + klej + zakotwienie obowiązuje tak samo jak przy styropianie.

Kołek wbijany czy wkręcany co wybrać

Kołki wbijane sprawdzają się na ścianach z materiałów pełnych, gdzie wiercenie nie sprawia kłopotu. Kołki wkręcane dominują tam, gdzie liczy się precyzja i powtarzalność montażu, czyli w podłożach pustkowych i w betonie komórkowym. Wybór zależy od konkretnego budynku, ale w 80 procentach realizacji na polskim rynku stosuje się rozwiązania wkręcane z trzpieniem metalowym.

Budowa łącznika z czego się składa kołek talerzowy

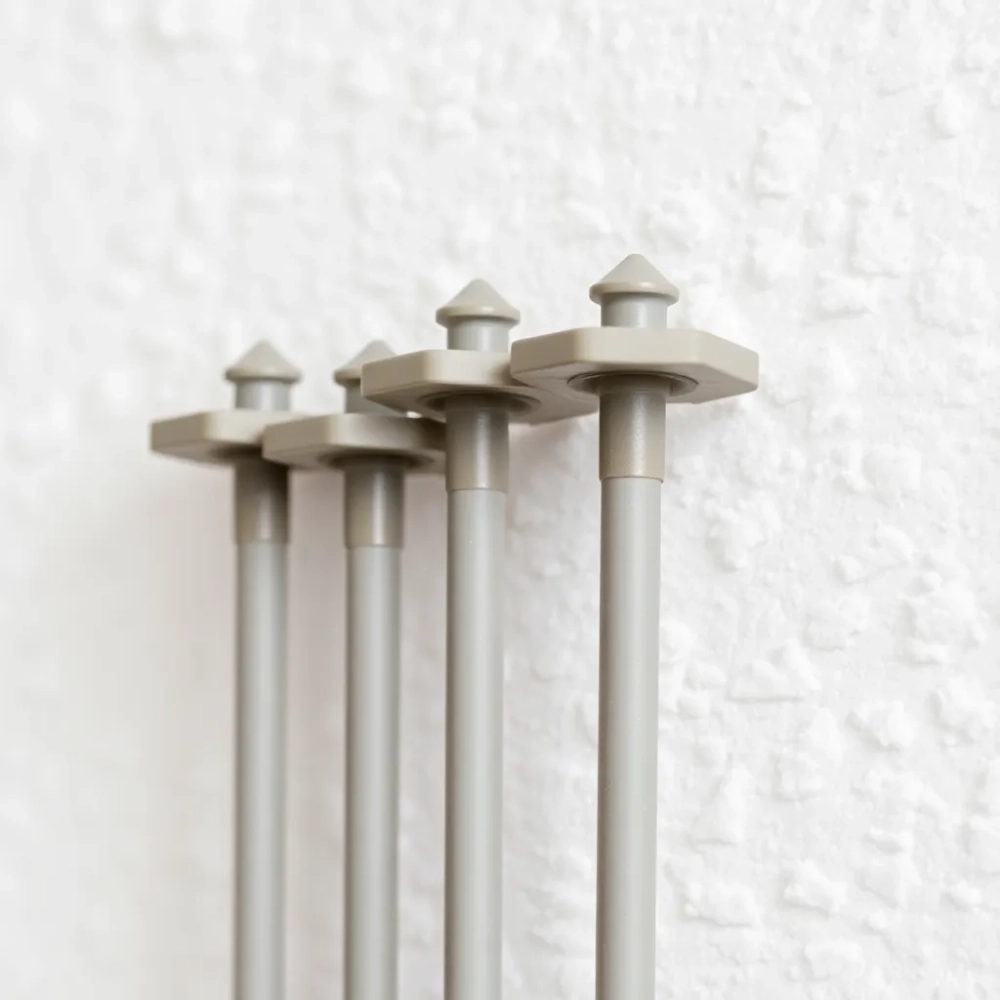

Łącznik do styropianu składa się z trzech elementów współpracujących ze sobą. Tuleja odpowiada za rozparcie w otworze, talerzyk przenosi obciążenia na płytę izolacyjną, a trzpień aktywuje mechanizm mocujący. Każdy z tych elementów ma swoją rolę fizyczną i dobiera się go osobno w zależności od materiału ściany.

Klasyfikacja ETAG 014 w praktyce

Europejska aprobata techniczna ETAG 014 dzieli łączniki na kategorie użytkowe A, B, C, D, E. Kategoria A oznacza beton, B cegłę pełną, C pustaki ceramiczne, D beton komórkowy, E materiały lekkie. Każdy kołek na rynku europejskim powinien mieć oznaczenie literowe informujące, w jakim podłożu został przebadany.

Checklista decyzji zakupowej

1. Określ podłoże: beton, cegła pełna, pustak, beton komórkowy. Od tego zależy kategoria ETAG i typ łącznika.
2. Zmierz grubość ocieplenia: 10 cm styropianu wymaga kołka o długości 16 cm dla podłoża pełnego i 19 cm dla pustaków.
3. Sprawdź strefę wiatrową: I (4-6 szt./m²), II (6-8), III (8-10). Uwzględnij podwójną liczbę w narożnikach.
4. Wybierz typ trzpienia: tworzywowy do ścian pełnych, metalowy do pustaków i stref silnego wiatru.
5. Oblicz całkowitą ilość: powierzchnia × współczynnik + 10% zapasu. Dla domu 150 m² w strefie II to ok. 1050 sztuk.

Łączniki do styropianu o grubości 10 cm należy dobierać nie tylko pod kątem ceny, ale przede wszystkim kategorii podłoża i strefy wiatrowej. W praktyce różnica między kołkiem za 0,15 zł a tym za 0,80 zł oznacza zmianę bezpieczeństwa mocowania o 100 do 200 procent, a w konsekwencji trwałość całej elewacji na kolejne 25 do 30 lat.

Artykuł zaktualizowany: listopad 2025. Treść ma charakter informacyjny i nie zastępuje projektu ocieplenia.

Źródła:
• PN-EN 1991-1-4 Eurokod 1: Oddziaływania na konstrukcje. Część 1-4: Oddziaływania wiatru.
• ETAG 014 Wytyczne do europejskiej aprobaty technicznej łączników tworzywowych do systemów ociepleń.
• PN-EN 13499 Wyroby do izolacji cieplnej w budownictwie. Produkty z polistyrenu ekspandowanego (EPS).
• ITB Instrukcja projektowania i wykonywania systemów ociepleń ETICS.
• Polskie normy związane z aprobatą techniczną łączników publikacje Instytutu Techniki Budowlanej.
