Brama nie reaguje na pilota? Spokojnie – otworzysz ją w 60 sekund

Zima, wichura albo nagła awaria sieci pilot milczy, brama stoi jak zaklęta, a Ty stoisz przed garażem z siatką zakupów w ręku. Spokojnie. W ciągu dwóch minut odblokujesz napęd trzema sprawdzonymi sposobami, a za kilkanaście minut przeczytasz, jak przygotować się na podobną sytuację następnym razem, żeby w ogóle się nie powtórzyła.

• Awaryjne otwieranie bramy segmentowej kluczykiem i linką
• Ręczne wysprzęglenie napędu krok po kroku
• Checklista gotowości na awarię bramy garażowej

Awaryjne otwieranie bramy segmentowej kluczykiem i linką

Najczęstszy scenariusz wygląda tak: wracasz wieczorem, naciskasz przycisk na pilocie, a nic się nie dzieje. Brama z napędem pozbawiona zasilania celowo blokuje się na mechanizmie sprzęgła elektromechanicznego, bo działa tu podobna zasada jak w hamulcu bezpieczeństwa windy. Silnik trzyma skrzydło w miejscu siłą elektromagnesu albo zębatki z zapadką, więc po odcięciu prądu napęd nie puszcza paneli samoczynnie robi to dopiero celowy ruch dźwigni wysprzęglającej.

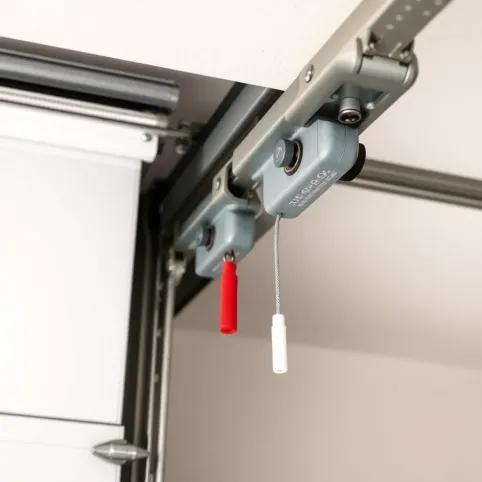

W praktyce większość bram segmentowych ma dwa niezależne tory awaryjne. Pierwszy biegnie od wkładki patentowej w ściance garażu albo na elewacji frontowej przez stalową linkę Bowdena do obudowy napędu. Drugi to czerwona lub żółta rączka zwisająca z prowadnicy przy samym silniku widoczna dopiero po otwarciu klapki rewizyjnej lub po wejściu do środka. Każdy z tych torów działa na tej samej zasadzie fizycznej: pociągnięcie linki zwalnia zapadkę w przekładni, a sprężyny skrętne kompensujące ciężar bramy (zwykle 80-120 kg masy własnej) same utrzymują panel w miejscu.

Zanim cokolwiek pociągniesz, sprawdź, czy napęd nie reaguje na pilota z powodu rozładowanej baterii, a nie realnej awarii. Wymiana baterii CR2032 zajmuje dosłownie minutę, a bywa częstszą przyczyną kłopotu niż zanik napięcia w sieci. Jeśli pilot świeci diodą i słychać klik w silniku, ale brama ani drgnie, problem leży gdzie indziej i wtedy przechodzisz do procedury ręcznej.

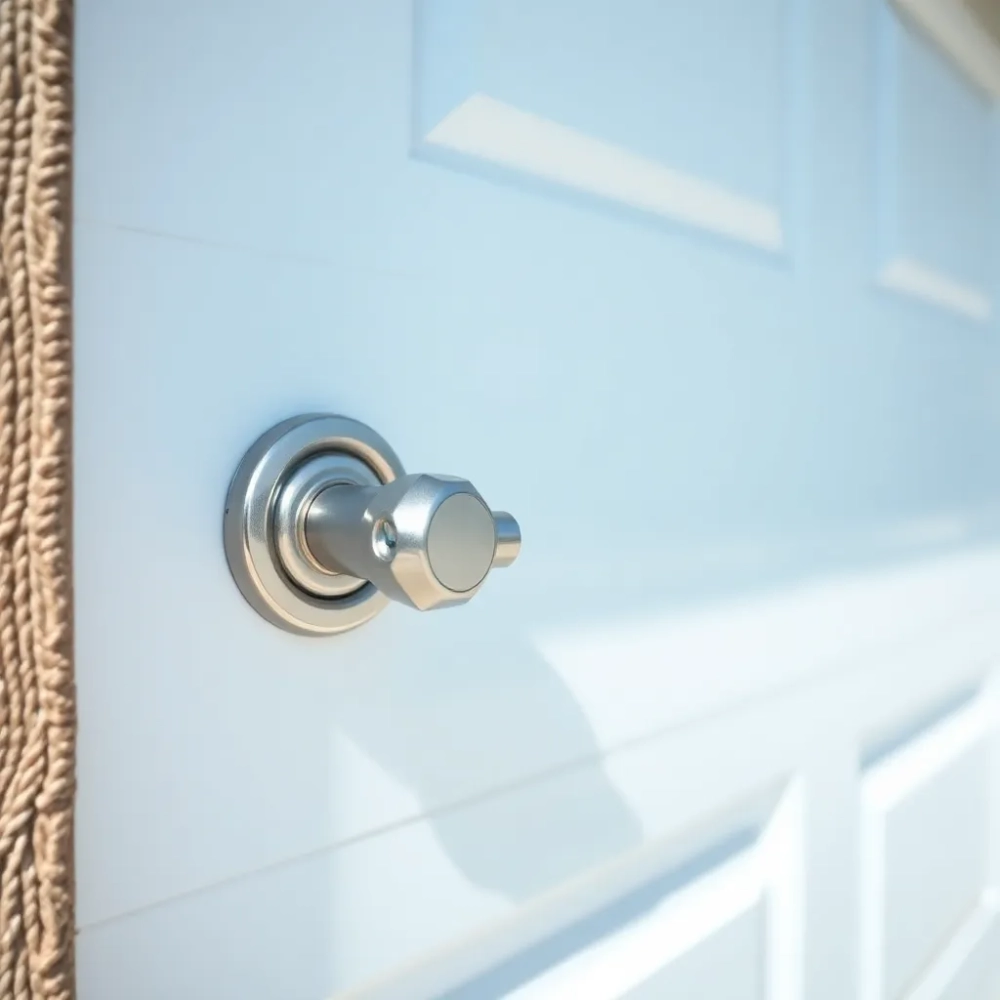

Procedura od zewnątrz wygląda następująco. Odkręcasz blaszaną zaślepkę wkładki patentowej (zwykle plastikowy krążek na wcisk albo klapka na klucz imbusowy). Wkładasz kluczyk, przekręcasz o 90 lub 180 stopni w zależności od modelu i linka wewnątrz ściany napina się, zwalniając zapadkę w napędzie. Od tego momentu brama porusza się lekko, choć nie tak lekko jak przy pełnym zasilaniu musisz pokonać masę paneli i tarcie rolek.

Czas potrzebny: 60-120 sekund dla kogoś, kto robi to pierwszy raz, potem poniżej 30 sekund. Potrzebne narzędzia: jeden kluczyk patentowy. Trudność: niska, ale tylko pod warunkiem, że mechanizm był wcześniej przetestowany na sucho przy działającym zasilaniu. Bez takiego testu możesz szukać zaślepki kilka minut.

Ręczne wysprzęglenie napędu krok po kroku

Mechanizm wysprzęglenia to nic innego jak sprzęgło cierne albo zapadkowe, które w stanie normalnym łączy wał silnika z kołem zębatym przesuwającym panel po szynie. Po pociągnięciu linki zapadka odskakuje, koło obraca się swobodnie i napęd przestaje hamować ruch bramy. Sprężyny skrętne zamontowane nad otworem w garażu (wałek z dwoma bębnami i dwiema sprężynami o łącznym momencie 150-350 Nm, w zależności od szerokości oraz masy skrzydła) przejmują ciężar i utrzymują panel w dowolnym położeniu.

Kiedy brama nie ma wkładki patentowej, a jedynie gałkę z dźwignią zamka, zasada pozostaje identyczna. Przekręcasz klamrę, ciągniesz za uchwyt wysprzęglający brama staje się lekka. Taki wariant spotyka się w tańszych zestawach, gdzie producent rezygnuje z zewnętrznego kluczyka na rzecz blokady wewnętrznej z dostępem przez okienko rewizyjne. W praktyce to mniej wygodne, bo otwarcie zaczynasz od sforsowania zamka.

Najnowszą generacją rozwiązań jest klucz awaryjny zwalniający szynę napędu bezpośrednio, bez pośrednictwa linki. Wkłada się go w gniazdo przy głowicy napędu, przekręca o ćwierć obrotu i szyna od razu traci zaczep z kołem zębatym. Taki system eliminuje najsłabsze ogniwo klasycznego rozwiązania, czyli linkę Bowdena, która po kilku latach potrafi się przerwać od korozji w miejscu wejścia do ściany.

Porównanie trzech dróg awaryjnego dostępu wygląda tak:

Norma PN-EN 12604 oraz PN-EN 12605 wymaga od producentów bram z napędem elektrycznym, by wysprzęglenie ręczne działało siłą nieprzekraczającą 200 N na uchwycie, a drzwi serwisowe lub klapa rewizyjna były dostępne bez użycia narzędzi specjalistycznych. W praktyce oznacza to, że mechanizm, który musisz pokonywać z wysiłkiem, wymaga regulacji lub wymiany zużytej sprężyny powrotnej.

Nie próbuj otwierać bramy segmentowej siłą, jeśli wysprzęglony napęd stawia silny opór. Taki objaw oznacza zwykle pękniętą sprężynę skrętną albo rozerwaną linkę Bowdena. Próba forsowania kończy się wygięciem prowadnic i koniecznością wymiany całego zestawu.

Checklista gotowości na awarię bramy garażowej

Prawdziwa swoboda korzystania z bramy z napędem zaczyna się od nawyku, nie od sprzętu. Pięć prostych rytuałów wplecionych w kalendarz domowy odsuwa ryzyko unieruchomienia garażu praktycznie do zera. Poniższa lista to minimum, które rekomenduje każdy doświadczony monter, a zarazem rzecz, którą warto wydrukować i powiesić na wewnętrznej stronie drzwi serwisowych.

Kluczyk patentowy przy kluczach domowych. Najbardziej banalna, a zarazem najczęściej lekceważona zasada. Jeśli kluczyk leży w szufladzie trzy metry od drzwi wejściowych, w sytuacji kryzysowej nie ma po niego kto sięgnąć.

Ćwiczenie mechanizmu dwa razy w roku. Najlepiej przy zmianie czasu na letni i zimowy, gdy i tak przesuwasz zegary. Procedura wygląda tak: przy działającym zasilaniu odłączasz napęd od linki, otwierasz i zamykasz bramę ręcznie, a potem przywracasz połączenie. Całość zajmuje pięć minut i eliminuje efekt zaskoczenia przy prawdziwej awarii.

Test baterii w pilocie co sześć miesięcy. Bateria CR2032 kosztuje poniżej pięciu złotych i wymienia się ją bez śrubokręta. Brak reakcji pilota przy sprawnym napędzie niemal zawsze oznacza właśnie rozładowany ogniwo, a nie usterkę elektroniki.

Zapasowe zasilanie UPS albo akumulator buforowy. Zasilacz awaryjny podpięty do napędu utrzymuje bramę w ruchu przez kilka do kilkunastu cykli przy zaniku sieci. Wersja z akumulatorem żelowym 12 V / 7 Ah działa podobnie, a przy odpowiednim podłączeniu bez przerwy w zasilaniu. To jedyna sensowna odpowiedź na pytanie, co zrobić, gdy brama garażowa nie działa przy braku prądu, a Ty nie masz czasu na ręczne wysprzęglanie.

Przegląd linki i sprężyn co dwanaście miesięcy. Wizualna kontrola linki Bowdena pod kątem korozji, sprawdzenie naciągu sprężyn skrętnych oraz smarowanie rolek w szynach to prace na dosłownie dwadzieścia minut, które pozwalają wychwycić zużycie zanim zamieni się w awarię.

Kiedy wezwać serwis?

Nie każda usterka nadaje się do naprawy własnymi rękami. Poniższa tabela rozdziela sytuacje, w których wystarczy Twoja głowa i śrubokręt, od takich, gdzie potrzebny jest fachowiec z uprawnieniami SEP do 1 kV, uprawnieniami do konserwacji urządzeń napędowych lub po prostu z doświadczeniem w pracy ze sprężynami skrętnymi.

Pamiętaj, że napędy bram segmentowych zgodnie z normą PN-EN 12635 muszą być przeglądane przez wykwalifikowany personel co najmniej raz w roku w obiektach prywatnych i co sześć miesięcy w obiektach użyteczności publicznej. Zaniedbanie tego obowiązku skutkuje utratą gwarancji producenta oraz odmową wypłaty odszkodowania przez ubezpieczyciela w razie wypadku.

Różnice między typami bram

Nie każda brama reaguje na awarię w ten sam sposób. Segmentowa z napędem bocznym ma sprężyny skrętne i linkę wysprzęglającą. Uchylna (jednoskrzydłowa, podnoszona do góry) opiera się na sprężynach naciągowych po bokach tam mechanizm awaryjny bywa zupełnie inny, często w postaci odciążającej śruby rzymskiej. Rolowana (roletowa) zwija panel na wałek przy suficie, a wysprzęglenie polega na zwolnieniu hamulca w samym wałku zwykle linką lub korbką.

Przy bramie uchylnej i rolowanej nie wolno otwierać skrzydła bez wcześniejszego odciążenia sprężyn. W przeciwieństwie do segmentowej, w której sprężyny kompensują ciężar, brama uchylna po odblokowaniu potrafi gwałtownie opaść, a roleta rozwinać się pod własnym ciężarem z siłą wystarczającą do poważnego urazu dłoni.

Schemat decyzyjny: co robić, gdy brama nie reaguje

Szybki algorytm pozwala uniknąć chaosu w pierwszych trzydziestu sekundach. Najpierw sprawdzasz, czy w gniazdku garażu jest prąd. Jeśli nie ma, a w sąsiednich mieszkaniach też nie, problem leży po Twojej stronie sięgasz po kluczyk i otwierasz ręcznie. Jeśli prąd jest, wymieniasz baterię w pilocie i próbujesz ponownie. Jeśli to nie pomaga, szukasz zaślepki wkładki patentowej lub klapki rewizyjnej i odciągasz linkę wysprzęglającą. Dopiero po tych krokach sięgasz po telefon do serwisu wcześniejsze wezwanie fachowca oznacza opłatę za dojazd i czas oczekiwania, które mógłbyś zaoszczędzić.

W domach z garażem podłączonym do systemu smart home reakcja bramy bywa opóźniona przez brak komunikacji z centralą wtedy rozwiązaniem jest awaryjny reset huba, a nie interwencja w samym napędzie. Warto o tym pomyśleć jeszcze przed pierwszą awarią.

Najważniejsze pytanie brzmi: jak otworzyć bramę garażową od zewnątrz w sposób powtarzalny, bez stresu i bez uszkadzania mechanizmu. Odpowiedź składa się z trzech części kluczyk patentowy przy kluczach domowych, przetestowany dwa razy w roku mechanizm wysprzęglający oraz podstawowa wiedza o sprężynach w danej konstrukcji. Jeśli te trzy elementy masz opanowane, żadna awaria sieci ani usterka napędu nie zamknie Cię przed własnym garażem.

Źródła: PN-EN 12604 (Bramy aspekty mechaniczne wymagania), PN-EN 12605 (Bramy aspekty mechaniczne metody badań), PN-EN 12635 (Bramy instalacja, użytkowanie i konserwacja), dane techniczne producentów napędów do bram segmentowych.
