Instalacja elektryczna w piwnicy. Przepisy, które warto znać

Wilgoć, skropliny na ścianach, zapach stęchlizny i jedna żarówka zwisająca na kablu z sufitu tak w większości polskich domów wygląda rzeczywistość piwnicznej instalacji elektrycznej. Przepisy, które ją regulują, traktują to pomieszczenie jako strefę podwyższonego zagrożenia, ponieważ betonowe ściany bez izolacji przeciwwilgociowej, ograniczona wentylacja i sezonowe wahania temperatury tworzą środowisko, w którym wadliwie wykonany obwód potrafi zabić. Zanim sięgniesz po wiertarkę albo zlecisz ekipie „zrobienie prądu", przeczytaj, co dokładnie mówią normy i dlaczego ich rygorystyczne przestrzeganie bywa różnicą między suchą ścianą a pożarem.

• Jakie wymagania bezpieczeństwa obowiązują w wilgotnej piwnicy
• Jaki kabel, RCD i stopień IP wybrać do piwnicy
• Elektryka w piwnicy krok po kroku, czyli plan, montaż i odbiór
• Najczęstsze błędy przy wykonywaniu instalacji w piwnicy

Jakie wymagania bezpieczeństwa obowiązują w wilgotnej piwnicy

Piwnica należy do pomieszczeń wilgotnych lub mokrych w rozumieniu normy PN-HD 60364, dlatego każdy element obwodu musi pracować w gorszych warunkach niż w suchym pokoju. Wilgotne powietrze obniża rezystancję izolacji przewodów, a skropliny potrafią mostkować napięcie między żyłą a odsłoniętą częścią metalową. Z tego powodu przepisy wymagają wyższego stopnia ochrony IP oraz obowiązkowego wyłącznika różnicowo-prądowego.

Wyłącznik różnicowo-prądowy (RCD) o prądzie zadziałania 30 mA to absolutne minimum dla obwodów piwnicznych. Urządzenie porównuje prąd płynący w przewodzie fazowym i neutralnym; gdy różnica przekroczy 30 miliamperów, odcina zasilanie w czasie poniżej 30 milisekund. To wystarczająco szybko, by prąd upływu nie zdołał sparaliżować mięśni sercowego człowieka dotykającego uszkodzonego urządzenia.

Drugim filarem ochrony jest uziemienie ochronne (PE), bez którego RCD nie ma prawa działać poprawnie. W starszych budynkach, gdzie instalacja dwuprzewodowa nie posiada przewodu ochronnego, nie wolno podłączać piwnicznych gniazdek do istniejącego obwodu. Konieczne jest poprowadzenie nowej linii trójprzewodowej (L, N, PE) zasilanej z rozdzielni wyposażonej w RCD.

Stopień szczelności osprzętu elektrycznego w piwnicy nie może być przypadkowy. Gniazdka, łączniki oraz puszki instalacyjne montowane na ścianach narażonych na wilgoć muszą spełniać co najmniej klasę IP44. Oznacza to ochronę przed bryzgami wody z dowolnego kierunku oraz przed ciałami stałymi większymi niż 1 milimetr. W strefie bezpośrednio przy podłodze lub w zagłębieniach, gdzie może stać woda, wymagane jest IP55 lub wyższe.

Checklista bezpieczeństwa przed rozpoczęciem pracy

• Wyłącz napięcie w rozdzielni głównej i zabezpiecz wyłącznik przed przypadkowym włączeniem.
• Sprawdź brak napięcia próbnikiem dwubiegunowym, nie jednobiegunowym wskaźnikiem neonowym.
• Zidentyfikuj wszystkie obwody wychodzące z rozdzielni i oznacz je numerami zgodnymi ze schematem.
• Przygotuj izolowane narzędzia z atestem do 1000 V oraz obuwie z izolowaną podeszwą.
• Zapewnij suchą nawierzchnię i oświetlenie robocze zasilane z niezależnego źródła.
• Upewnij się, że w pomieszczeniu nie ma wycieków gazu ani oparów łatwopalnych rozpuszczalników.

Jaki kabel, RCD i stopień IP wybrać do piwnicy

Przekrój kabla wynika z przewidywanego obciążenia, długości trasy oraz sposobu ułożenia. W typowej piwnicy o powierzchni do 25 m² obwód gniazdkowy 230 V obsługujący pralkę, suszarkę lub zamrażarkę wymaga przewodu YDYp 3x2,5 mm² zabezpieczonego wyłącznikiem nadprądowym B16 A. Grubsza żyła kompensuje spadki napięcia na dłuższych trasach, a jednocześnie wytrzymuje ciągłe obciążenie rzędu 16 A bez nadmiernego grzania.

Dla obwodu oświetleniowego wystarczy kabel YDYp 3x1,5 mm² zabezpieczony bezpiecznikiem B10 A. Oświetlenie pobiera zwykle poniżej 10 A, więc cieńszy przewód nie przegrzewa się przy nominalnym prądzie. Wybór klasy B wynika z charakterystyki nowoczesnych źródeł LED, które mają niewielki prąd rozruchowy w porównaniu z klasycznymi żarówkami.

Wybór rodzaju kabla zależy od sposobu prowadzenia trasy. Przewody YDYp (płaszczowe z izolacją polwinitową) układa się w peszlach lub korytkach natynkowych, co ułatwia późniejszą wymianę. Kable YKY (z izolacją polietylenową i powłoką PCV) są bardziej odporne mechanicznie i nadają się do bezpośredniego układania pod tynkiem lub w ziemi, choć w piwnicy ta opcja rzadko ma sens.

Stopień szczelności gniazdek determinuje trwałość i bezpieczeństwo eksploatacji. Zwykłe gniazdko podtynkowe z klapką uchylną spełnia IP44, ale w pomieszczeniu, gdzie ściana potrafi „pocic się" przy każdej zmianie pogody, warto wybrać model natynkowy z uszczelką elastomerową. Różnica w cenie między IP44 a IP55 wynosi zwykle 15-25 zł za punkt, a w zamian dostajesz obudowę odporną na strumień wody i pyłoszczelną.

Mini-glosariusz techniczny

• RCD wyłącznik różnicowo-prądowy, reaguje na prąd upływu 30 mA.
• PE przewód ochronny (żółto-zielony), odprowadza prąd z uszkodzonego urządzenia do ziemi.
• L przewód fazowy (brązowy lub czarny), pod napięciem 230 V względem ziemi.
• N przewód neutralny (niebieski), zamyka obwód prądowy.
• IP44 / IP55 stopień ochrony przed ciałami stałymi i wodą wg normy PN-EN 60529.

Elektryka w piwnicy krok po kroku, czyli plan, montaż i odbiór

Solidna instalacja zaczyna się od papieru, nie od wiertarki. Rysunek poglądowy z rozmieszczeniem punktów świetlnych, gniazdek, tras kablowych i rozdzielni pozwala policzyć materiał, dobrać przekroje i uniknąć sytuacji, w której brakuje gniazdka dokładnie tam, gdzie stoi pralka. W praktyce warto narysować rzut piwnicy w skali 1:50 i nanieść wszystkie odbiorniki z uwzględnieniem mebli oraz sprzętu sezonowego.

Trasy kablowe prowadzi się po ścianach w listwach natynkowych lub w peszlach, unikając przebiegów po podłodze. Kable na posadzce narażone są na uszkodzenia mechaniczne, zalanie i przypadkowe nadepnięcie, co w wilgotnym środowisku szybko prowadzi do przetarcia izolacji i upływu prądu. Uchwyty kablowe rozmieszcza się co 30-40 cm na prostych odcinkach i co 15 cm przy zagięciach, aby przewód nie zwisał i nie obciążał zacisków.

Puszki instalacyjne w piwnicy najczęściej montuje się natynkowo, ponieważ ściany piwniczne rzadko są tynkowane, a podtynkowe osadzenie wymagałoby skuwania i ponownego tynkowania. Puszki natynkowe z tworzywa samogasnącego zapewniają stopień ochrony IP55 i pozwalają łatwo dobrać do nich osprzęt w standardzie hermetycznym. Wysokość montażu gniazdek waha się od 30 cm nad podłogą (dla sprzętu stacjonarnego) do 110 cm (dla punktów ogólnych), a łączniki oświetlenia umieszcza się na wysokości 120-140 cm.

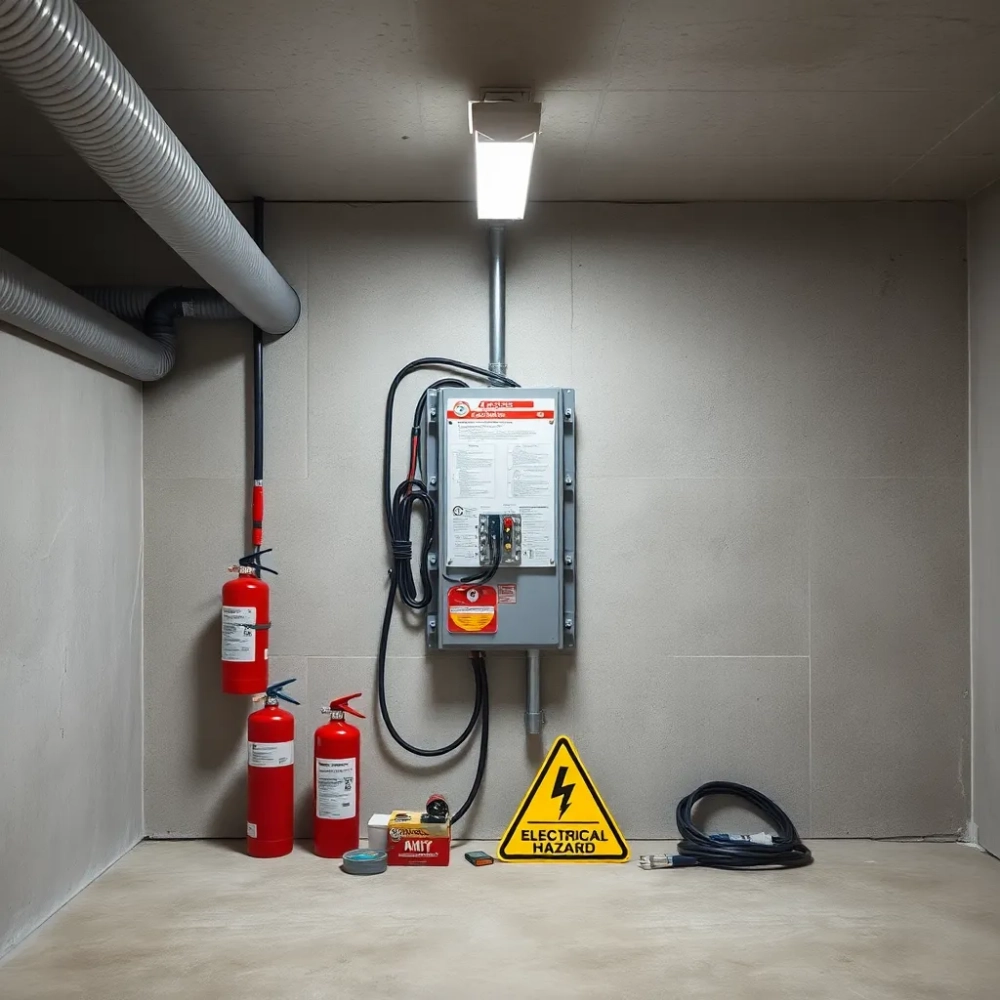

Rozdzielnia piwniczna powinna być podtynkowa lub natynkowa z drzwiczkami, umieszczona w suchym, łatwo dostępnym miejscu, najlepiej przy schodach prowadzących na parter. Wewnątrz instaluje się wyłącznik główny, RCD dla obwodów piwnicznych oraz wyłączniki nadprądowe B10/B16. Każdy obwód otrzymuje czytelne oznaczenie (np. „Oświetlenie piwnica", „Gniazda piwnica"), a schemat rozdzielni laminuje się i przykleja od wewnętrznej strony drzwiczek.

Odbiór instalacji obejmuje kilka obowiązkowych pomiarów. Próba napięciowa sprawdza, czy wszystkie obwody są prawidłowo zasilane i nie ma przerw w przewodach. Sprawdzenie RCD przyciskiem TEST potwierdza mechaniczne działanie wyłącznika, ale pełną gwarancję daje pomiar prądem upływu przyrządem pomiarowym (np. Sonel MPI-530). Pomiar impedancji pętli zwarcia wykazuje, czy zabezpieczenie nadprądowe odetnie zasilanie w wymaganym czasie przy zwarciu L-PE.

Po zakończeniu pomiarów sporządza się protokół z wynikami i dołącza go do dokumentacji budynku. W razie sprzedaży nieruchomości lub kontroli nadzoru budowlanego brak takiego dokumentu może skutkować koniecznością powtórzenia badań lub wymiany całej instalacji na koszt właściciela.

Najczęstsze błędy przy wykonywaniu instalacji w piwnicy

Brak RCD to grzech pierworodny piwnicznych instalacji. Wiele domów z lat 70. i 80. ma w piwnicy obwód zasilany bezpośrednio z rozdzielni głównej, bez jakiejkolwiek ochrony różnicowo-prądowej. W razie uszkodzenia izolacji pralki lub zamrażarki dotknięcie obudowy metalowej kończy się porażeniem, a w najgorszym razie pożarem.

Za mało gniazdek to druga plaga. Właściciel planuje jedno gniazdko na całą piwnicę i kończy z przedłużaczami ciągniętymi przez schody do pokoju. Tymczasem w piwnicy potrzebne są osobne punkty dla pralki, suszarki, zamrażarki, bojlera i stanowiska warsztatowego. Przedłużacze w wilgotnym środowisku to tykająca bomba obciążone ponad miarę, przegrzewają się i iskrzą przy złączach.

Prowadzenie kabli po podłodze pod dywanikami albo w listwach przypodłogowych bywa pokusą ze względu na łatwość montażu. Wilgoć kapilarna, częste chodzenie i przypadkowe przesunięcie mebli prowadzą do przetarcia izolacji. Przewody powinny biec po ścianach lub pod sufitem, w dedykowanych korytkach z tworzywa nieprzewodzącego.

Brak oznaczeń obwodów w rozdzielni utrudnia diagnostykę i serwis. Gdy każdy bezpiecznik wygląda tak samo, odnalezienie właściwego obwodu w sytuacji awaryjnej zajmuje minuty, a w pożarze sekundy decydują o bezpieczeństwie. Profesjonalne opisy wykonane drukarką termiczną lub laminowane etykiety kosztują grosze, a ratują nerwy.

Stosowanie gniazdek podtynkowych w ścianie bez tynku to błąd montażowy. Osadzenie puszki w murze bez warstwy wyrównującej powoduje jej obluzowanie i pękanie, a brak uszczelnienia wprowadza wilgoć do wnętrza. Puszka natynkowa z uszczelką rozwiązuje oba problemy jednocześnie.

Łączenie przewodów aluminiowych z miedzianymi bezpośrednio pod zaciskiem gniazdka koroduje po kilku latach, zwiększając rezystancję i generując ciepło. Jeśli w starym budynku trafiasz na aluminium, wymień cały odcinek kabla lub zastosuj specjalne złączki Al-Cu z pastą kontaktową nigdy nie skręcaj drutów na „ręcznie" bez zacisku.

Brak pomiarów odbiorowych to ostatni, ale równie poważny błąd. Instalacja, która „działa" przy włączeniu telewizora, wcale nie musi być bezpieczna. Pomiar impedancji pętli zwarcia i sprawdzenie RCD przyrządem pomiarowym wykrywają usterki niewidoczne gołym okiem, a ich brak w dokumentacji to ryzyko odmowy wypłaty odszkodowania przez ubezpieczyciela.

Artykuł ma charakter informacyjny. Prace przy instalacji elektrycznej pod napięciem powierzaj elektrykowi z uprawnieniami SEP. Samodzielne wykonanie obwodu bez odpowiednich kwalifikacji może naruszać przepisy Prawa budowlanego i warunki polisy ubezpieczeniowej.

Pobierz checklistę PDF z pełną listą narzędzi, materiałów i pomiarów zapisz się na newsletter, a wyślemy ją na maila w ciągu minuty.

Źródła i przepisy

• PN-HD 60364 norma instalacji elektrycznych niskiego napięcia, szczególnie części 4-41 (ochrona przeciwporażeniowa) oraz 7-701 (pomieszczenia z wanną lub prysznicem).
• PN-EN 60529 stopnie ochrony zapewnianej przez obudowy (IP44, IP55).
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).
• Prawo budowlane ustawa z dnia 7 lipca 1994 r. (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), art. 56-57 dotyczące dopuszczenia do użytkowania.
• Polska Norma SEP-E 003 wytyczne projektowania instalacji elektrycznych.
