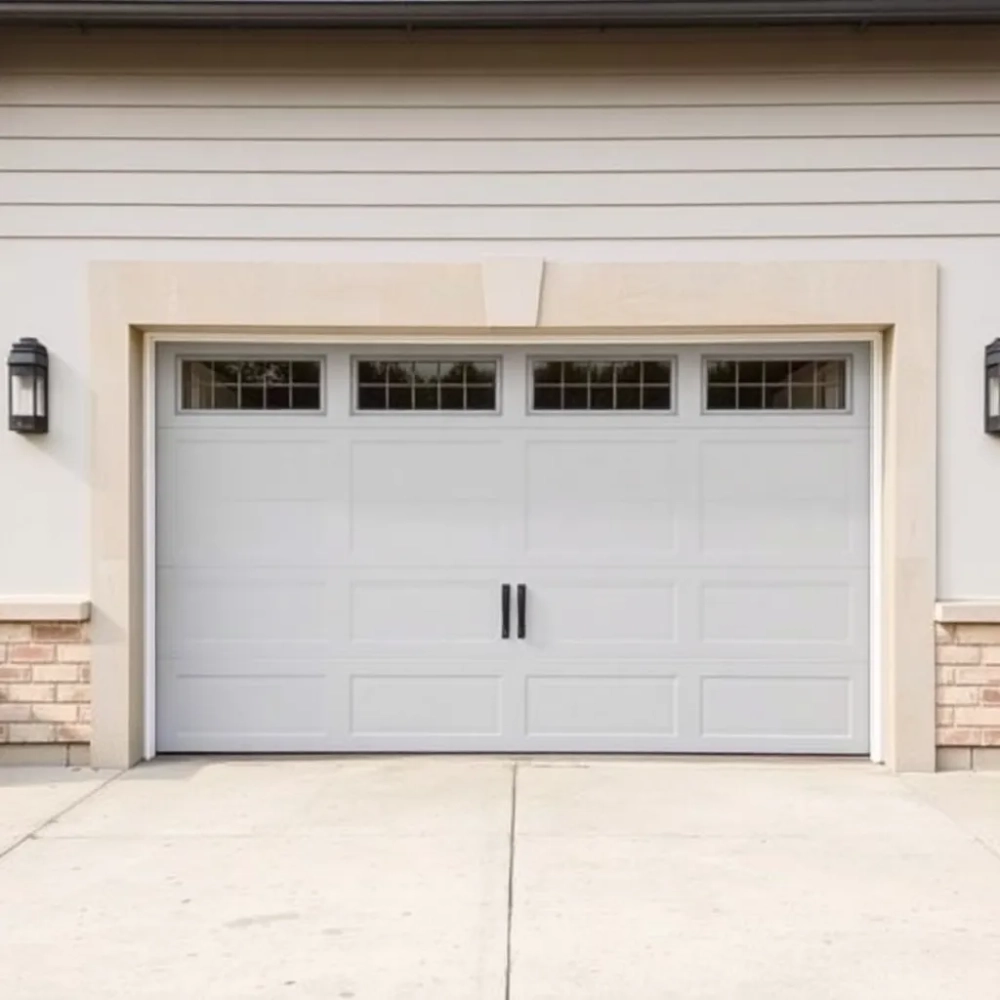

Hormann Bramy Garażowe: Wymiary, Które Pasują do Twojego Garażu

Wybór bramy garażowej to decyzja na co najmniej dwadzieścia pięć lat. Źle wymierzony otwór oznacza kosztowną wymianę segmentów, zbyt niskie nadproże blokuje montaż prowadnic, a brak wnęki bocznej uniemożliwia instalację napędu. W tym przewodniku znajdziesz konkretne wymiary bram Hormann, techniczne zasady ich doboru oraz praktyczną checklistę, która ochroni Cię przed najczęstszymi błędami inwestorów.

• Jak Zmierzyć Otwór Garażu Przed Zakupem Bramy Hormann
• Bramy Segmentowe Hormann Wymiary Montażowe: Nadproże, Wnęka i Głębokość
• Wymiary Bramy Hormann do Garażu Jedno i Dwustanowiskowego
• Niestandardowe Wymiary Bramy Hormann na Wymiar Kiedy Standard Nie Pasuje
• Porównanie Modeli Bram Hormann: LPU 67 Thermo, LPU 42, LTH 42, ALU
• Powierzchnie i Wykończenie: Woodgrain, Silkgrain, Decograin, Duragrain
• Izolacja Cieplna Kiedy Ma Sens, a Kiedy To Przerost Formy
• Napęd i Zabezpieczenia: Norma PN-EN 13241-1 oraz System BiSecur
• Najczęstsze Błędy Przy Zakupie Bramy Segmentowej
• Checklista Przed Zakupem Bramy Segmentowej Hormann
• Najczęstsze Pytania Przed Zakupem

Jak Zmierzyć Otwór Garażu Przed Zakupem Bramy Hormann

Precyzyjny pomiar otworu to fundament całej inwestycji. Błąd nawet dwóch centymetrów potrafi zniweczyć zamówienie, bo segmenty produkowane są na wymiar z tolerancją rzędu pięciu milimetrów. Zanim sięgniesz po telefon, przygotuj laserowy dalmierz i zapisz wyniki w formie szkicu z widokiem od wewnątrz garażu.

Zacznij od światła przejazdu, czyli szerokości i wysokości otworu mierzonej w gotowej, otynkowanej ścianie. W bramach jednosegmentowych standardem rynkowym pozostaje 2500 × 2125 mm dla garażu jednostanowiskowego oraz 5000 × 2125 mm dla dwustanowiskowego. Te wartości odpowiadają typowym samochodom kompaktowym i SUV-om, ale przy pick-upach lub vanach lepiej celować w 3000 × 2500 mm.

Następnie zmierz nadproże, czyli odległość od górnej krawędzi otworu do stropu. To właśnie tu chowają się prowadnice i sprężyny skrętne. Minimalne nadproże dla bramy segmentowej z prowadzeniem normalnym wynosi 100 mm, dla prowadzenia niskiego 80 mm, a dla prowadzenia z wysokim sprężynowaniem sięga nawet 200 mm. Jeśli masz mniej niż 80 mm, montaż wymaga specjalnych zestawów adaptacyjnych.

Wnęka boczna to odstęp między boczną krawędzią otworu a wewnętrzną ścianą garażu. Potrzebujesz minimum 100 mm po każdej stronie, aby zmieścić ościeżnicę. Przy montażu napędu elektrycznego dochodzi kolejne 40 mm na konsolę silnika, więc realnie potrzebujesz 140 mm. Wnęka mniejsza niż 100 mm wymusza zastosowanie ramy montażowej wpuszczanej w tynk.

Głębokość garażu mierzy się od wewnętrznej ściany otworu do tylnej ściany. Brama segmentowa potrzebuje przestrzeni na prowadnice podsufitowe, które zajmują od 3200 do 4500 mm w zależności od typu sprężyn. Jeśli garaż jest krótszy niż 5000 mm, prowadnice mogą blokować zaparkowanie większego auta, a w skrajnych przypadkach konieczne okazuje się prowadzenie podążające za dachem.

Zawsze mierz otwór w trzech punktach: na dole, w środku i na górze. Różnice powyżej 10 mm sygnalizują krzywiznę ściany, którą trzeba wyrównać przed montażem ościeżnicy.

Bramy Segmentowe Hormann Wymiary Montażowe: Nadproże, Wnęka i Głębokość

Wymiary montażowe różnią się od wymiarów samego otworu i obejmują całą przestrzeń zajmowaną przez bramę z ościeżnicą oraz prowadnicami. Pominięcie tych różnic to klasyczny błąd, który kończy się koniecznością kucia ściany w trakcie montażu.

Nadproże techniczne dzieli się na trzy klasy w zależności od sposobu prowadzenia. Prowadzenie normalne (N) potrzebuje od 100 do 250 mm nadproża i zapewnia najlepszą szczelność. Prowadzenie niskie (L) redukuje wymiar do 80 mm, ale wymaga zmodyfikowanych sprężyn i wydłuża czas otwierania o około dwie sekundy. Prowadzenie wysokie (H) rezerwuje od 200 do 500 mm nadproża i przesuwa sprężyny nad prowadnicami, co poprawia termikę garażu otynkowanego.

Wnęka boczna w gotowej ścianie powinna wynosić minimum 100 mm bez napędu oraz 140 mm z napędem. Modele z drzwiami przejściowymi bezprogowymi potrzebują dodatkowo 20 mm po stronie zawiasów, ponieważ skrzydło otwiera się na zewnątrz. Brama z przetłoczeniem kasetonowym wymaga więcej niż brama z przetłoczeniem liniowym, bo kasetony wpuszczane są głębiej w ościeżnicę.

Głębokość zabudowy zależy od typu sprężyn skrętnych. Sprężyny montowane z przodu potrzebują od 3200 do 3800 mm wolnej przestrzeni podsufitowej. Sprężyny montowane z tyłu (nad głowicą) wydłużają ten wymiar do 4200 mm, ale pozwalają na niższe nadproże. W garażach podziemnych i pod skosami stosuje się prowadzenie podążające, które wymaga indywidualnego projektu i pomiarów na miejscu.

Wymiary Bramy Hormann do Garażu Jedno i Dwustanowiskowego

Standardowe wymiary bram segmentowych odpowiadają typowym samochodom europejskim, ale nie pokrywają się z wymiarami wszystkich pojazdów. Sprawdź szerokość swojego auta z lusterkami przed wyborem gotowego rozmiaru, bo Renault Trafic czy Mercedes Vito mają ponad dwa metry szerokości.

Garaż jednostanowiskowy zaczyna się od światła 2400 × 2000 mm dla małych aut miejskich. Najpopularniejszy rozmiar 2500 × 2125 mm mieści większość kompaktów i SUV-ów średniej wielkości. Wersja komfortowa 2750 × 2250 mm pozwala wygodnie wysiadać z auta bez rycia drzwiami w ścianę. Powyżej 3000 × 2500 mm zaczyna się strefa dla vanów i samochodów dostawczych.

Garaż dwustanowiskowy to klasyczne 5000 × 2125 mm z pojedynczą bramą na dwa auta. Alternatywą są dwie bramy 2500 × 2125 mm obok siebie, co daje niezależność otwierania i lepszą izolację termiczną, bo każda brama ma własną ościeżnicę. Wariant 5000 × 2500 mm sprawdza się przy większych pojazdach lub gdy garaż pełni dodatkową funkcję warsztatową.

Przy bramach dwusegmentowych montowanych pod jednym nadprożem sprawdź nośność stropu nad otworem. Ciężar samej bramy to 80-120 kg na metr kwadratowy powierzchni, a wraz z napędem dochodzi kolejne 15 kg. Strop o rozpiętości pięciu metrów musi przenieść obciążenie rzędu 250-350 kg bez ugięcia powyżej 5 mm.

Jeśli planujesz w garażu ładowarkę wallbox do auta elektrycznego, zostaw po 40 cm wolnej przestrzeni po bokach auta. Kabel ładujący ma zwykle 5 metrów długości i przyciasny garaż skutecznie utrudnia codzienne korzystanie.

Niestandardowe Wymiary Bramy Hormann na Wymiar Kiedy Standard Nie Pasuje

Stare budownictwo, garaże adaptowane z piwnic czy nietypowe projekty architektoniczne wymuszają bramy na wymiar. Producent oferuje je w siatce co 10 mm szerokości i co 5 mm wysokości, ale nie każdy wymiar da się zrealizować w każdej linii wzorniczej.

Szerokość niestandardowa zaczyna się od 1500 mm dla bram jednostanowiskowych (motocykle, quady) i sięga do 6000 mm w bramach dwusegmentowych. Minimalna wysokość to 1875 mm, maksymalna 3000 mm. Poza tym zakresem konstrukcja wymaga indywidualnej wyceny i wydłużonego terminu realizacji o cztery do sześciu tygodni.

Segmenty stalowe LPU mają ograniczenie wysokości do 7 sztuk w jednym pancerzu, co przekłada się na maksymalną wysokość bramy 3000 mm. Modele LTH z drewnem świerkowym osiągają 2750 mm ze względu na większy ciężar własny paneli. Bramy aluminiowe ALU mogą być wyższe, bo aluminium waży o 40% mniej niż stal o tej samej sztywności.

W bramach na wymiar koszt rośnie o 15-25% względem cennika standardowego. Wydłużenie terminu realizacji z dwóch do ośmiu tygodni wynika z konieczności przygotowania indywidualnej dokumentacji warsztatowej i zamówienia niestandardowych paneli. Przygotuj się też na dłuższy czas oczekiwania na serwis, bo części zamienne do bram niestandardowych nie zawsze są dostępne od ręki.

Bramy o wymiarach skrajnych (powyżej 5500 mm szerokości lub poniżej 1875 mm wysokości) wymagają wzmocnionej ościeżnicy i dodatkowych sprężyn. Samodzielny montaż w takim przypadku to ryzyko utraty gwarancji i deformacji prowadnic w ciągu pierwszych dwóch sezonów.

Porównanie Modeli Bram Hormann: LPU 67 Thermo, LPU 42, LTH 42, ALU

Linia bram segmentowych obejmuje cztery główne rodzaje paneli, różniące się grubością, materiałem i izolacją termiczną. Wybór zależy od tego, czy garaż jest ogrzewany, jaki masz budżet i jakie wymagania estetyczne stawiasz.

LPU 67 Thermo Segment 67 mm z Przegrodą Termiczną

LPU 67 Thermo to flagowy model o grubości segmentu 67 mm z tworzywową przegrodą termiczną między wewnętrzną a zewnętrzną blachą stalową. Współczynnik przenikania ciepła wynosi 0,33 W/(m²K) dla bramy o wymiarach 5000 × 2125 mm, co odpowiada izolacji ściany z betonu komórkowego o grubości 18 cm. Segment składa się z czterech warstw: blacha zewnętrzna, pianka poliuretanowa, przekładka termiczna, pianka poliuretanowa, blacha wewnętrzna.

Zastosowanie: garaże w bryle domu, ogrzewane warsztaty, pomieszczenia rekreacyjne nad garażem. Cena orientacyjna zaczyna się od 3200 zł netto za bramę 2500 × 2125 mm w kolorze białym i rośnie o około 40% przy powierzchni Decograin. Nie stosuj tego modelu w garażach wolnostojących nieogrzewanych, bo przepłacasz za parametry termiczne, których nie wykorzystasz.

LPU 42 Segment 42 mm Ocieplany

LPU 42 to bestseller rynkowy o grubości 42 mm, wypełniony pianką poliuretanową bez przegrody termicznej. Współczynnik U wynosi 1,0 W/(m²K), co wciąż zapewnia przyzwoitą izolację w garażach nieogrzewanych. Segment ma trzy warstwy: blacha stalowa ocynkowana, pianka PU, blacha stalowa. Dostępny w wariancie PremiumPlus z dodatkową ochroną antykorozyjną do stref nadmorskich.

Zastosowanie: garaże wolnostojące, nieogrzewane pomieszczenia gospodarcze, standardowe garaże w bryle domu. Cena od 2200 zł netto za wymiar standardowy. Wariant PremiumPlus podnosi cenę o 15% i wydłuża gwarancję antykorozyjną do 15 lat w klimacie morskim. Unikaj tego modelu przy bramach powyżej 5500 mm szerokości, bo segment jest zbyt elastyczny i ugina się pod własnym ciężarem.

LTH 42 Lite Drewno Świerkowe

LTH 42 to brama z litego drewna świerku skandynawskiego o grubości 42 mm. Naturalne słoje i ciepły odcień sprawiają, że pasuje do domów w stylu alpejskim, skandynawskim i tradycyjnym. Współczynnik U wynosi 1,2 W/(m²K) ze względu na naturalną strukturę drewna i mostki termiczne w miejscach sęków.

Zastosowanie: domy drewniane, górskie chaty, obiekty zabytkowe, projekty z dużym udziałem naturalnych materiałów. Cena od 4500 zł netto, ale wymaga regularnej konserwacji (olejowanie co 2-3 lata). Nie stosuj LTH 42 w garażach z intensywną wilgocią (baseny, myjnie), bo drewno pęcznieje i deformuje prowadnice.

ALU Profile Aluminiowe z Przeszkleniami

ALU to bramy aluminiowe o profilach 42 mm z możliwością wielokrotnego przeszklenia. Aluminium waży 40% mniej niż stal, więc bramy mogą osiągać większe wymiary bez utraty sztywności. Przeszklenia z poliwęglanu lub szkła hartowanego przepuszczają światło do wnętrza, co sprawdza się w warsztatach i garażach pełniących funkcję studio.

Zastosowanie: nowoczesne domy z przeszkleniami, garaże pełniące funkcję rekreacyjną, obiekty komercyjne. Cena od 3800 zł netto za bramę bez przeszkleń, z przeszkleniami wzrasta do 6500 zł. Nie stosuj ALU w strefach z silnym wiatrem (góry, otwarte tereny), bo lekka konstrukcja jest podatna na podmuchy powyżej 100 km/h.

Powierzchnie i Wykończenie: Woodgrain, Silkgrain, Decograin, Duragrain

Powierzchnia segmentu wpływa nie tylko na estetykę, ale też na odporność na zarysowania, łatwość czyszczenia i cenę. Każda z czterech głównych linii wzorniczych ma inny profil użytkownika.

Woodgrain to klasyczna tłoczona struktura imitująca drewno. Stalowa blacha o grubości 0,55 mm jest odporna na odciski palców i drobne uszkodzenia mechaniczne, a nierówna faktura maskuje rysy. Dostępna w 15 kolorach preferowanych bez dopłaty oraz w pełnej palecie RAL za dopłatą 10%. To najtańsza opcja wykończenia i najlepszy wybór do garaży intensywnie użytkowanych.

Silkgrain to powierzchnia gładka, półmatowa, z blachą o 50% grubszą niż standardowa (0,9 mm zamiast 0,55 mm). Wyższa grubość blachy eliminuje efekt tłoczenia i nadaje bramie nowoczesny, jednolity charakter. Odporność na gradobicie wzrasta o około 30%, ale cena rośnie o 20% względem Woodgrain. Sprawdza się w minimalistycznych projektach architektonicznych.

Decograin to okleiny foliowe odwzorowujące naturalne drewno i metal. Sześć wzorów (Golden Oak, Dark Oak, Night Oak, Rosewood, Winchester Oak, Titan Metallic) pokrywa folią PVC odporną na UV i wilgoć. Realistyczny rysunek słojów sprawia, że brama wygląda jak lite drewno, ale kosztuje o 35% mniej niż LTH 42. Minus: folia po 8-10 latach może się odbarwiać na intensywnym słońcu od strony południowej.

Duragrain to innowacja z drukiem cyfrowym bezpośrednio na blasze. Ponad 24 wzory obejmują beton architektoniczny, rdzę corten, kamień naturalny, drewno egzotyczne i grafiki na zamówienie. Warstwa ochronna z żywicy poliuretanowej zabezpiecza wzór przed ścieraniem. Cena o 45% wyższa od Woodgrain, ale unikatowy wygląd rekompensuje koszt w projektach indywidualnych.

Izolacja Cieplna Kiedy Ma Sens, a Kiedy To Przerost Formy

Izolacja bramy garażowej ma znaczenie tylko wtedy, gdy garaż stanowi część ogrzewanej bryły budynku. W wolnostojącym garażu na działce rekreacyjnej inwestowanie w LPU 67 Thermo mija się z celem, bo ciepło ucieka przez nieizolowane ściany i dach szybciej, niż brama jest w stanie je zatrzymać.

Mostek termiczny przy ościeżnicy odpowiada za 15% strat ciepła w bramie segmentowej. ThermoFrame to profil ościeżnicy z tworzywa sztucznego z przegrodą termiczną, który podnosi izolacyjność całej bramy o 15%. W garażu o powierzchni 20 m² ogrzewanym do 12°C zimą, ThermoFrame obniża rachunek za ogrzewanie o około 180 zł rocznie. Przy cenie dodatku 450 zł zwraca się w trzy sezony.

Ciemne kolory (RAL 7016, RAL 9005, Decograin Dark Oak) pochłaniają do 90% promieniowania słonecznego. W słoneczny dzień temperatura blachy zewnętrznej sięga 70°C, co przy bramie ocieplanej powoduje naprężenia termiczne między warstwą zewnętrzną a pianką. Efekt: wypaczanie segmentów i trudności z domykaniem. Rozwiązanie to montaż markizy nad bramą lub wybór jasnego koloru od strony nasłonecznionej.

Napęd i Zabezpieczenia: Norma PN-EN 13241-1 oraz System BiSecur

Każda brama segmentowa sprzedawana w Unii Europejskiej musi spełniać normę PN-EN 13241-1, która reguluje bezpieczeństwo użytkowania, odporność na obciążenia wiatrem oraz izolacyjność akustyczną. Norma wymaga m.in. zabezpieczenia przed przytrzaśnięciem palców, ochrony przed upadkiem pancerza przy zerwaniu sprężyny oraz ograniczenia siły zamykania do 150 N w strefie od 50 mm do 2500 mm od podłogi.

Klasa odporności na włamanie RC2 (zgodnie z DIN/TS 18194) to opcja dla modeli LPU 67 Thermo i LPU 42. Brama w klasie RC2 wytrzymuje próbę włamania narzędziami przez pięć minut, co stanowi istotne utrudnienie dla złodzieja. Cena dodatku to około 800 zł, ale w garażu z wejściem do domu to inwestycja, która się opłaca.

BiSecur to system zdalnego sterowania z szyfrowaniem 128-bit, stosowany w napędach SupraMatic i ProMatic. Każdy przycisk pilota generuje unikalny kod, który zmienia się przy każdym naciśnięciu (technologia rolling code). Próba przechwycenia sygnału radiowego i odtworzenia go jest praktycznie niewykonalna bez fizycznego dostępu do nadajnika. BlueSecur to rozszerzenie o aplikację mobilną, pozwalająca otwierać bramę smartfonem z zasięgu Bluetooth.

Ryglowanie mechaniczne w prowadnicy działa niezależnie od zasilania. W razie awarii prądu brama blokuje się automatycznie w każdej pozycji, a otworzyć ją można ręcznie kluczykiem awaryjnym. W przypadku braku kluczyka konstrukcja prowadzi do odblokowania napędu od wewnątrz garażu, więc zawsze masz wyjście awaryjne.

Najczęstsze Błędy Przy Zakupie Bramy Segmentowej

Błąd pomiaru nadproża to klasyka. Inwestorzy mierzą światło otworu, ale zapominają o wnęce na sprężyny. Efekt: zamówiona brama nie mieści się w garażu, a wymiana paneli trwa osiem tygodni. Zawsze mierz trzy wymiary: otwór, nadproże i głębokość.

Błąd doboru napędu do masy bramy. Napęd ProMatic 4 obsługuje bramy do 130 kg i do 7 m² powierzchni. Powyżej tych wartości potrzebujesz SupraMatic E4 z momentem obrotowym wyższym o 50%. Dobranie za słabego napędu skraca jego żywotność o połowę i powoduje, że brama zaczyna zwalniać na końcu cyklu otwierania.

Błąd wyboru zbyt ciemnego koloru na stronę południową. Jak wspomniano wyżej, ciemne segmenty nagrzewają się do 70°C i odkształcają. Jeśli elewacja garażu jest skierowana na południe, wybierz jasny kolor lub zamontuj daszek z poliwęglanu nad bramą.

Błąd pominięcia kosztów instalacji. Cena bramy to 60-70% całkowitego kosztu inwestycji. Montaż, napęd, elektryka i uszczelnienie ościeżnicy to kolejne 1500-3500 zł. Bez tych pozycji budżet się rozjedzie.

Błąd braku konserwacji. Sprężyny skrętne wymagają smarowania raz w roku, prowadnice czyszczenia z piasku co sześć miesięcy, a panele mycia łagodnym detergentem dwa razy w roku. Zaniedbanie skraca żywotność bramy z 25 do 12 lat.

Checklista Przed Zakupem Bramy Segmentowej Hormann

• Wymiary: światło otworu (szerokość × wysokość), nadproże, wnęka boczna, głębokość garażu
• Typ garażu: wolnostojący, w bryle domu, podziemny, pod skosem
• Budżet: całkowity koszt z montażem i napędem, nie tylko cena bramy
• Styl domu: tradycyjny (Decograin/LTH), nowoczesny (Silkgrain/ALU), minimalistyczny (Duragrain)
• Izolacja: ogrzewany (LPU 67 Thermo) vs nieogrzewany (LPU 42)
• Napęd: ProMatic (standard) vs SupraMatic (szybszy, cichszy) vs bez napędu (rzadko)
• Kolor: jasny (RAL 9016, 7035) vs ciemny (RAL 7016, 9005) z uwzględnieniem ekspozycji
• Drzwi boczne: dopasowane do wzoru bramy czy funkcjonalne
• Zabezpieczenia: RC2, BiSecur, czujnik zamykania, lampka ostrzegawcza
• Serwis: dostępność części zamiennych, czas reakcji serwisu, gwarancja

Najczęstsze Pytania Przed Zakupem

Czy ocieplana brama segmentowa się opłaca?

Tak, jeśli garaż jest ogrzewany lub przylega do ogrzewanych pomieszczeń. LPU 67 Thermo w garażu 20 m² ogrzewanym do 12°C obniża koszty ogrzewania o 250-400 zł rocznie w porównaniu z bramą nieocieplaną. Zwrot inwestycji następuje w ciągu 8-10 lat.

Jaki napęd wybrać do bramy segmentowej?

ProMatic 4 wystarcza do standardowych bram do 7 m² i 130 kg. SupraMatic E4 ma wyższy moment obrotowy, szybsze otwieranie (15 cm/s vs 20 cm/s) i cichszą pracę. Przy bramach powyżej 5000 mm szerokości lub z drzwiami przejściowymi konieczny jest SupraMatic.

Czy bramę segmentową można zamontować samodzielnie?

Technicznie tak, ale utrata gwarancji przy samodzielnym montażu to ryzyko warte rozważenia. Montaż zajmuje 4-6 godzin, wymaga dwóch osób i precyzyjnego ustawienia ościeżnicy. Błąd montażowy objawia się po 3-6 miesiącach jako trudności z domykaniem i hałas prowadnic.

Ile kosztuje brama segmentowa Hormann z montażem?

Brama 2500 × 2125 mm LPU 42 w kolorze białym z napędem ProMatic i montażem to wydatek rzędu 4200-5500 zł brutto. Model LPU 67 Thermo z napędem SupraMatic w tym samym rozmiarze to 7500-9500 zł. Ceny rosną o 20-30% przy niestandardowych wymiarach i powierzchniach Decograin lub Duragrain.

Źródła danych i norm

Wymiary techniczne i współczynniki U: katalog techniczny producenta bram segmentowych (2024), dokumentacja montażowa. Norma bezpieczeństwa PN-EN 13241-1:2016. Klasa odporności na włamanie DIN/TS 18194:2015. Wymagania budowlane dla garaży: Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.). Izolacyjność termiczna: PN-EN ISO 10077-1:2017. Dokumenty dostępne na stronach Polskiego Komitetu Normalizacyjnego (pkn.pl) oraz producentów systemów garażowych.
