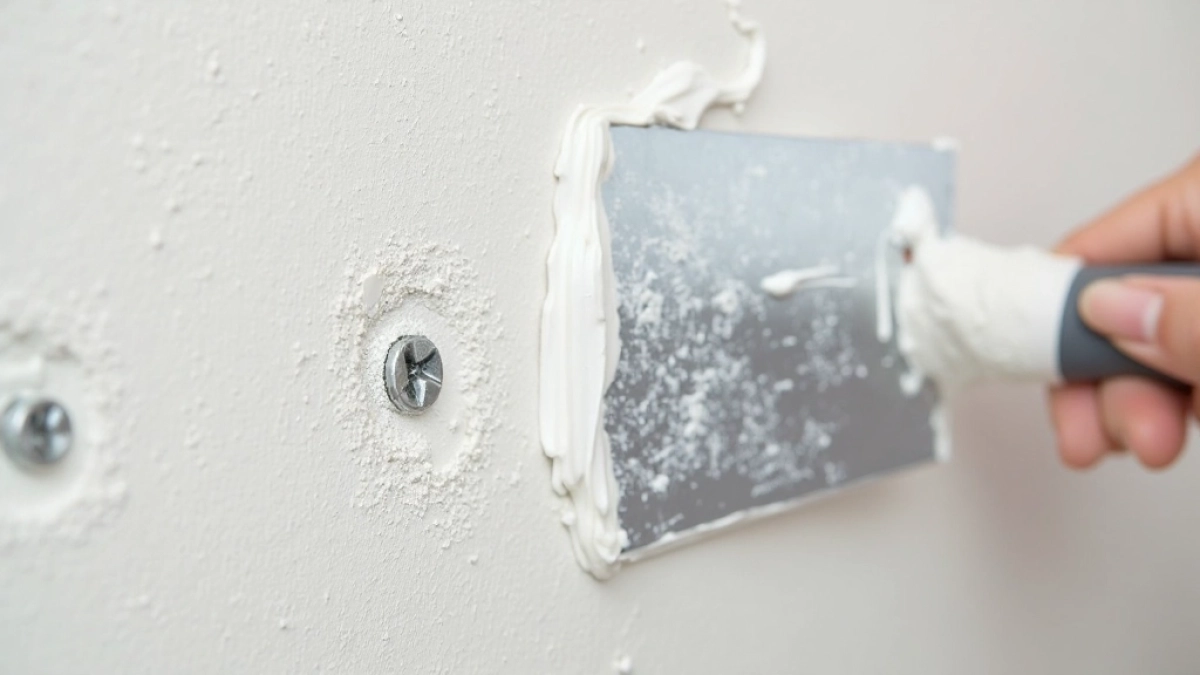

Czym szpachlować wkręty w płytach g-k, żeby nie prześwitywały?
Łebki wkrętów prześwitujące przez świeżo pomalowaną ścianę to chyba najczęstszy powód, dla którego ekipa wraca na budowę z paczką masy szpachlowej i zgrzytem zębów. Czym szpachlować wkręty w gk, żeby efekt naprawdę utrzymał się latami a nie do pierwszego remontu zależy od trzech rzeczy: doboru masy do warunków w pomieszczeniu, techniki nakładania i cierpliwości przy schnięciu. Poniżej konkretne parametry, kolejność prac i mechanizmy, które stoją za każdym krokiem bez lania wody i bez odsyłania do karty technicznej producenta.
- Kiedy szpachlować wkręty w harmonogramie prac wykończeniowych
- Jak prawidłowo szpachlować wkręty krok po kroku
- Porównanie mas szpachlowych do wkrętów w kartonie gipsowym
- Kiedy szpachlowanie samych wkrętów nie wystarczy
- Najczęściej zadawane pytania
- Checklista szpachlowania wkrętów w gk
Kiedy szpachlować wkręty w harmonogramie prac wykończeniowych
Szpachlowanie wkrętów w płytach g-k nigdy nie jest pierwszym ani ostatnim etapem wpisuje się w konkretne okno czasowe między montażem a malowaniem. Po przykręceniu płyt do profili trzeba odczekać minimum 24 godziny na ustabilizowanie się konstrukcji; w tym czasie drewniane łaty (jeśli takich użyto) chłoną wilgoć z otoczenia i lekko się odkształcają. Zbyt wczesne szpachlowanie łapie te naprężenia, a po kilku tygodniach masa pęka w najmniej spodziewanym miejscu.
W suchych pomieszczeniach (sypialnie, salony) szpachlowanie wkrętów poprzedza spoinowanie połączeń płyt. Wynika to z prostego faktu: każda masa potrzebuje dostępu powietrza do wiązania, a świeżo nałożone spoiny w narożnikach potrzebują nieco więcej czasu niż pojedynczy punkt przy łebku. W łazienkach i kuchniach kolejność się odwraca tam najpierw impregnuje się krawędzie, a dopiero potem nakłada masę na wkręty, bo wilgotność powietrza sięga 70-80% i czas wiązania się wydłuża.
Faza to kluczowe pojęcie w technologii płyt kartonowo-gipsowych. Oznacza ścięcie krawędzi pod kątem 22-25° na długości 5-8 mm, zgodnie z normą PN-EN 520. Bez sfazowania krawędzi taśma zbrojąca nie ma się czego trzymać i spoina pęka wzdłuż styku płyt. Przy wkrętach fazowanie nie występuje, ale ta sama zasada obowiązuje przy kontroli zagłębienia łebek musi wejść 0,5-1 mm poniżej lica płyty, żeby masa miała miejsce na trwałe połączenie.
Sucha zabudowa
Montaż → 24 h przerwy → szpachlowanie wkrętów → spoinowanie → gruntowanie → malowanie.
Mokre pomieszczenia
Montaż → impregnacja krawędzi → 12 h → szpachlowanie wkrętów → spoinowanie → hydroizolacja → okładzina lub farba.
Czas schnięcia jednej warstwy przy wkręcie wynosi od 45 minut (masa polimerowa gotowa w wiaderku) do 4 godzin (masa gipsowa klasy premium) w temperaturze 20°C i wilgotności 60%. Przy niższej temperaturze (15°C) czas ten rośnie dwu-, trzykrotnie, co wydłuża cały harmonogram wykończenia o dzień lub dwa.
Jak prawidłowo szpachlować wkręty krok po kroku
Procedura wygląda na banalnie prostą, a mimo to ponad połowa błędów powstaje właśnie tutaj. Kluczem nie jest siła nacisku ani ilość masy, lecz geometria ruchu szpachelki i czystość podłoża.
Kontrola zagłębienia wkrętu
Łebek wkrętu TN 25 lub TN 35 (popularne rozmiary do płyt g-k) powinien być wpuszczony 0,5-1 mm poniżej powierzchni kartonu, ale jednocześnie nie może przebić warstwy papieru na wylot. Zbyt głębokie osadzenie osłabia trzymanie i przy ruchach budynku wkręt zaczyna się wysuwać. Wystarczy przejechać palcem po powierzchni jeśli wyczuwalny jest choćby milimetrowy próg, łebek jest za płytko.
Nakładanie masy ruchem krzyżowym
Szpachelkę 8 cm trzymasz pod kątem 30° do płaszczyzny ściany, nakładasz niewielką ilość masy i przeciągasz najpierw wzdłuż, potem w poprzek wkrętu. Ruch krzyżowy eliminuje pęcherzyki powietrza, które powstają, gdy masa wchodzi w zagłębienie łebka. Po nałożeniu krótko odczekujesz 30 sekund, żeby masa lekko wsiąkła w karton.
Wygładzanie szeroką szpachelką
Szpachelką 15 cm ściągasz nadmiar masy jednym pewnym pociągnięciem od dołu do góry (lub odwrotnie zależnie od pozycji ciała). Nie wracasz po świeżo nałożonej masie, bo ścierasz ją z powrotem do zagłębienia. Jedno pociągnięcie, jedna decyzja, zero poprawek to brzmi surowo, ale działa.
Szlifowanie i odpylanie
Po pełnym wyschnięciu (zależnie od masy patrz tabela poniżej) szlifujesz ręcznie pacą z papierem P150, potem P220. Gradacja rośnie, bo P150 zdejmuje nierówności, a P220 wygładza rysy po pierwszym papierze. Odkurzasz powierzchnię szczotką z miękkim włosiem i przecierasz wilgotną ściereczką z mikrofibry kurz jest wrogiem przyczepności farby podkładowej.
| Głębokość osadzenia wkrętu | Zużycie masy na 1 wkręt | Czas schnięcia (20°C, 60% RH) |
|---|---|---|
| 0,5 mm poniżej lica | 0,3-0,5 g | standardowy |
| 1 mm poniżej lica | 0,6-0,8 g | + 20% |
| 2 mm poniżej lica | 1,0-1,3 g | + 50% |
| Przebity karton | wymaga wkręcenia dodatkowego wkrętu obok | nie dotyczy |
Za płytko wkręcony wkręt masa nie ma się czego trzymać i odpada przy pierwszym szlifowaniu.
Brak odpylenia kurz zmniejsza przyczepność masy do kartonu o 30-40%.
Nakładanie masy grubą warstwą schnie na wierzchu, w środku zostaje mokra i pęka po tygodniu.
Pomijanie ruchu krzyżowego zostają pęcherzyki powietrza widoczne pod farbą jako mikrokratery.
Porównanie mas szpachlowych do wkrętów w kartonie gipsowym
Wybór masy to nie kwestia gustu czy przyzwyczajenia ekipy. Trzy główne kategorie różnią się mechanizmem wiązania, elastycznością po wyschnięciu i ceną, a te parametry przekładają się na trwałość wykończenia w konkretnych warunkach.
Masa gipsowa (proszkowa)
Wiąże przez rekrystalizację gipsu po zmieszaniu z wodą tworzy sieć kryształów, która twardnieje i oddaje wilgoć do otoczenia. Wytrzymałość na ściskanie sięga 4-6 MPa po 28 dniach, co dla pojedynczego wkrętu w płycie g-k stanowi aż nadto. Minus? Gips jest wrażliwy na wilgoć przy stałym kontakcie z parą wodną (łazienka bez wentylacji) traci spójność w ciągu 2-3 lat.
Masa polimerowa gotowa
Wiązanie odbywa się przez odparowanie wody z dyspersji akrylowej lub winylowej. Masa pozostaje lekko elastyczna po wyschnięciu (moduł Younga ok. 1500 MPa wobec 4000 MPa dla gipsu), co kompensuje mikroruchy płyty przy zmianach temperatury. Schnie 2-3 razy szybciej niż gipsowa, ale po otwarciu wiaderka ma termin przydatności 6-12 miesięcy.
Masa specjalistyczna do g-k
Formuły kompozytowe z domieszką mikrowłókien celulozowych lub włókien szklanych. Wiązanie hybrydowe (gips + polimer + włókna) daje wytrzymałość na zginanie 1,8-2,2 MPa i odporność na skurcz poniżej 0,1%. Najlepsza opcja przy dużych powierzchniach i ścianach narażonych na pęknięcia, ale cena odstrasza przy małych remontach.
| Typ masy | Wytrzymałość na ściskanie | Czas schnięcia (20°C) | Cena orientacyjna (PLN/kg) | Zastosowanie |
|---|---|---|---|---|
| Gipsowa proszkowa | 4-6 MPa | 2-4 h | 2,50-4,00 | Suche pomieszczenia, duże powierzchnie |
| Polimerowa gotowa | 1,5-2,5 MPa | 45-90 min | 8,00-14,00 | Łazienki, kuchnie, szybkie poprawki |
| Specjalistyczna do g-k | 5-7 MPa | 1-2 h | 12,00-22,00 | Ściany narażone na pęknięcia, sufity podwieszane |
Masy polimerowej nie stosuje się przy temperaturze poniżej 8°C dyspersja traci zdolność do tworzenia filmu i masa pozostaje miękka. Masa gipsowa z kolei nie znosi przeciągów w pierwszych 30 minutach po nałożeniu, bo zbyt szybkie odparowanie wody powierzchniowej powoduje mikropęknięcia. Masa specjalistyczna łączy zalety obu, ale jej czas otwarty (15-20 minut) wymaga szybkiej pracy nie nadaje się dla osoby, która nakłada jedną łatkę co kwadrans.
Kiedy szpachlowanie samych wkrętów nie wystarczy
Są sytuacje, w których nawet perfekcyjnie wyszpachlowany wkręt wygląda jak jasna kropka na gotowej ścianie. Winne nie są wkręty winne jest światło.
Kątowe światło ujawnia wszystko
Gdy okno lub lampa halogenowa świeci pod ostrym kątem wzdłuż ściany, każda, nawet najmniejsza nierówność rzuca cień. Łebek wkrętu osadzony na głębokości 0,5 mm to pod światłem kątowym mikrogarb 0,5 mm wysokości. Rozwiązanie? Szpachlowanie całej powierzchni płyty cienką warstwą masy (1-2 mm), a potem szlifowanie całości, a nie tylko punktowe łatek.
Farby metaliczne i półmatowe bezcze wszystko
Farba z połyskiem (satyna, półpołysk) działa jak lustro i pokazuje każdy punkt odbiegający od idealnie płaskiej powierzchni. Z kolei farba głęboko matowa (np. 3% połysku) maskuje nierówności do 0,3 mm, bo mikrokruszywa w niej rozpraszają światło. Przy farbach metalicznych (efekt młotkowy, brokat) szpachlowanie samych wkrętów to błąd trzeba szpachlować całą płytę.
Farba podkładowa rozwiązuje połowę problemów
Farba podkładowa o granulacji 100-150 µm wyrównuje chłonność kartonu i masy szpachlowej. Po jednej warstwie podkładu punktowe łatki szpachlowe mają zbliżoną fakturę do reszty ściany i drobne nierówności przestają być widoczne pod światłem kątowym. Farba podkładowa nie zastępuje szpachlowania jedynie je maskuje. Tam, gdzie łebek był osadzony 2 mm poniżej lica, podkład nie wypełni zagłębienia.
Co jeśli wkręt wykręcił się po szpachlowaniu?
Zdarza się to przy płytach o grubości 9,5 mm na sufitach, gdzie obciążenie grawitacyjne ciągnie wkręt w dół. Po wyschnięciu masy widzisz charakterystyczny stożek uniesiony ponad powierzchnię. Naprawa wymaga wykręcenia wadliwego wkrętu, wkręcenia nowego 3-4 cm obok, wypełnienia starego otworu masą i powtórzenia szpachlowania nowego łebka. Nie da się tego zrobić bez demontażu fragmentu masy.
Najczęściej zadawane pytania
Czy mogę szpachlować wkręty w gk zwykłą masą finiszową?
Technicznie tak masa finiszowa (do warstw 1-3 mm) nadaje się do wkrętów osadzonych 0,5 mm poniżej lica. Przy głębszym osadzeniu lepsza będzie masa startowa (warstwy do 5 mm), bo ma większe wypełniacze i nie kurczy się tak mocno. Mieszanie dwóch mas w jednym miejscu nie jest błędem, o ile zachowasz czasy schnięcia każdej z nich.
Jak długo schnie masa na wkrętach przed malowaniem?
Masa gipsowa potrzebuje 4-6 godzin na wyschnięcie warstwy do 1 mm przy 20°C i wilgotności 60%. Masa polimerowa gotowa schnie 45-90 minut w tych samych warunkach. Malowanie można zaczynać po pełnym wyschnięciu i odpyleniu zwykle następnego dnia po szpachlowaniu. Przy masie gipsowej w łazience czas ten wydłuża się do 24 godzin.
Czy taśma flizelinowa przyda się przy wkrętach?
Taśma flizelinowa (włókninowa) standardowo służy do wzmacniania spoin między płytami, ale przy głęboko osadzonych wkrętach (1,5-2 mm) sprawdza się jako dodatkowe wzmocnienie. Kwadrat 3 × 3 cm taśmy przyklejony na świeżą masę, a potem pokryty drugą warstwą, redukuje ryzyko pęknięcia o 60-70%. To rozwiązanie na styk starej instalacji z nowymi wymogami, kiedy nie chcesz wymieniać całej płyty.
Ile masy zużyję na 100 wkrętów?
Przy standardowym osadzeniu 0,5 mm zużycie wynosi 30-50 g masy gotowej na 100 wkrętów. Opakowanie 1 kg wystarcza na 2000-3300 wkrętów, czyli na pokrycie 40-60 m² ściany (rozstaw wkrętów co 20-25 cm). Przy głębszym osadzeniu (1-1,5 mm) zużycie rośnie dwukrotnie, bo masa musi wypełnić większą objętość.
Checklista szpachlowania wkrętów w gk
- Sprawdź głębokość osadzenia każdego wkrętu (0,5-1 mm poniżej lica)
- Dokręć lub wymień wkręty wystające ponad powierzchnię
- Oczyść powierzchnię z pyłu i luźnych włókien kartonu
- Wymieszaj masę zgodnie z instrukcją (proporcje wody dla proszkowej)
- Nałóż masę ruchem krzyżowym szpachelką 8 cm
- Ściągnij nadmiar szpachelką 15 cm jednym pociągnięciem
- Poczekaj na pełne wyschnięcie (45 min do 4 h zależnie od masy)
- Przeszlifuj P150, potem P220 i odpyl szczotką oraz ściereczką z mikrofibry
Dane techniczne i normatywne w artykule oparto na normie PN-EN 520 dotyczącej płyt gipsowo-kartonowych oraz wytycznych producentów systemów suchej zabudowy dostępnych publicznie. Specyfikacje mas szpachlowych i wartości wytrzymałości pochodzą z kart technicznych publikowanych przez czołowych producentów chemii budowlanej w Polsce i Unii Europejskiej. Aktualne ceny i dostępność konkretnych produktów warto każdorazowo weryfikować w punktach sprzedaży, bo rynek mas szpachlowych zmienia się sezonowo.
