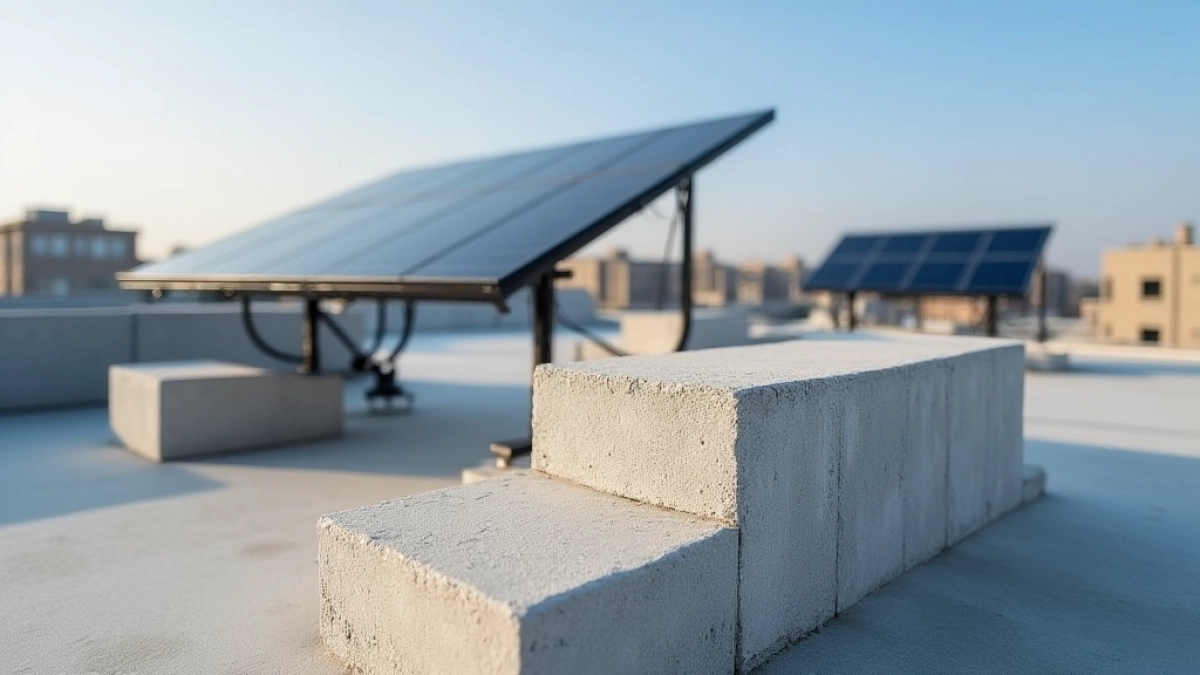

Bloczki betonowe do fotowoltaiki – szybki montaż PV bez wiercenia
Chcesz postawić panele na płaskim dachu, ale nie masz ochoty wiercić w membranie ani ciągnąć wiertarki po papie? Montaż balastowy na bloczkach betonowych do fotowoltaiki to najszybsza droga do działającej instalacji bez dziur, bez przebić, bez utraty gwarancji pokrycia dachowego. Poniżej znajdziesz kompletne parametry zestawu na 4 panele, rozkład bloczków pod każdy uchwyt, procedurę montażu krok po kroku, tabelę rozbudowy na 8, 12 i 16 modułów, a także szacunkowe koszty materiałów i robocizny żebyś przed zakupem wiedział, co dokładnie dostaniesz, ile to waży i kiedy ten wariant się opłaca bardziej niż klasyczne wkręty.
- Uchwyt balastowy na dach płaski jak rozłożyć bloczki pod 4 panele PV
- Montaż paneli na membranie bez wiercenia bloczki kontra dwugwinty
- Rozbudowa konstrukcji balastowej PV ile bloczków na każdy kolejny panel
Uchwyt balastowy na dach płaski jak rozłożyć bloczki pod 4 panele PV
Pod cztery moduły w układzie poziomym potrzebujesz dziewięciu uchwytów rozłożonych w trzech rzędach po trzy sztuki. Dwa rzędy skrajne (po trzy uchwytu) trzymają panele od zewnątrz, rząd środkowy (również trzy uchwytu) stabilizuje konstrukcję od spodu. Taki układ 3-3-3 wynika z rozstawu podpór wymaganego przez producentów paneli o szerokości roboczej od 955 do 1150 mm mniejsza odległość między uchwytami uginałaby ramę aluminiową, większa pozwalałaby modułowi „chodzić" przy podmuchach wiatru.
Każdy uchwyt przyjmuje do 44 kg obciążenia, czyli dwa bloczki betonowe po 22 kg. Łączna masa samego balastu pod cztery panele wynosi więc 396 kg dziewięć uchwytów razy dwa bloczki razy 22 kg. To dużo, ale celowo: bloczki mają przeciwdziałać siłom ssącym wiatru, które na krawędzi dachu potrafią przekraczać 1,2 kN/m² zgodnie z normą PN-EN 1991-1-4 (Eurokod 1, oddziaływania wiatrem).
| Parametr | Wartość |
|---|---|
| Liczba paneli | 4 szt. (układ poziomy) |
| Kąt nachylenia | 15° |
| Szerokość panela PV | 955-1150 mm |
| Grubość panela | 35 mm (standard) |
| Materiał konstrukcji | Aluminium EN AW-6060 / AlMgSi T64, grubość 5 mm, szerokość 80 mm |
| Wykończenie podstawy | EPDM 3 mm (podklejone) |
| Warianty montażu | Na membranie / klejony / dwugwinty |
| Odległość od krawędzi dachu | 800 mm |
| Balast | 2 × bloczki 22 kg / uchwyt (44 kg × 9 uchwytów) |
| Łączna masa balastu | 396 kg |
Profile aluminiowe wykonane ze stopu EN AW-6060 (AlMgSi T64) mają wytrzymałość na rozciąganie Rm ≥ 215 MPa i granicę plastyczności Rp0,2 ≥ 160 MPa parametry wystarczające, by przenieść obciążenia stałe i zmienne bez odkształceń. Na spodzie każdego uchwytu producenci kleją matę EPDM o grubości 3 mm, która pełni podwójną funkcję: chroni membranę dachową przed ścieraniem i tłumi drgania wywołane podmuchami wiatru, ograniczając hałas wewnątrz budynku.
Kąt 15° nie jest przypadkowy. W centralnej Polsce (Łódź, Warszawa, Poznań) optymalny kąt nachylenia dla produkcji rocznej energii waha się między 30° a 35°, ale na dachu płaskim niska zabudowa i ryzyko przeciążenia konstrukcji każą schodzić z kątem. Piętnaście stopni daje około 6-7% straty w uzyskach względem optimum, a jednocześnie zmniejsza siłę wiatru działającą na moduł profile aerodynamiczne 15° redukują współczynnik siły nośnej CL o blisko 30% w porównaniu z 30°.
Montaż paneli na membranie bez wiercenia bloczki kontra dwugwinty
Balast to nie jedyna opcja bezinwazyjna. Alternatywą są dwugwinty przykręcane do stropu przez membranę (po uprzednim zgrzaniu kołnierza) albo systemy klejone do papy. Każde z tych rozwiązań ma inne wymagania wagowe, inny koszt i inny czas montażu wybór zależy od nośności stropu, stanu pokrycia i strefy wiatrowej.
Montaż balastowy
Obciążenie: 80-120 kg/m². Czas montażu 4 paneli: ok. 2,5 h. Nie wymaga ingerencji w poszycie. Łatwa rozbudowa i demontaż. Wymaga obliczeń statycznych w strefie wiatrowej III i wyższych.
Montaż na dwugwintach
Obciążenie: 15-25 kg/m². Czas montażu 4 paneli: ok. 4 h. Wymaga przebicia membrany i zgrzania kołnierza EPDM. Wyższa odporność na wiatr, mniejsze obciążenie stropu. Trudniejsza rozbudowa i demontaż.
| Rozwiązanie | Masa na m² | Czas montażu (4 panele) | Koszt materiału (PLN netto) | Koszt robocizny (PLN netto) | Wymaga przebicia dachu? |
|---|---|---|---|---|---|
| Balast (bloczki 22 kg) | 80-120 kg/m² | 2,5 h | 1 800 2 200 | 400 600 | Nie |
| Dwugwinty 10×200 mm | 15-25 kg/m² | 4 h | 1 400 1 700 | 700 900 | Tak |
| Klejony do membrany | 30-40 kg/m² | 5 h | 2 000 2 400 | 900 1 100 | Nie |
Dwugwinty 10×200 mm wkręcone w strop żelbetowy i przytwierdzone do profili aluminiowych przenoszą siły pionowe i poziome bezpośrednio na konstrukcję budynku, omijając problem masy własnej. Z tego powodu sprawdzają się na stropach o ograniczonej nośności użytkowej, które nie zostały zaprojektowane pod dodatkowe 100 kg/m². Wymagają jednak wykonania odwiertu w stropie, wklejenia kotwy chemicznej i zgrzania kołnierza EPDM to kilkanaście minut dłużej na każdy punkt mocowania.
Montaż klejony wykorzystuje żywicę poliuretanową lub taśmę butylową nakładaną na spód uchwytu. Po dociśnięciu do membrany i odczekaniu 24 h uchwyt uzyskuje wytrzymałość na ścinanie rzędu 2,5 kN. To rozwiązanie pośrednie: lżejsze niż bloczki, ale droższe w materiałach i bardziej wrażliwe na temperaturę aplikacji (optymalnie 10-25°C, suche podłoże).
Skład zestawu na 4 panele co dokładnie dostajesz
- Uchwyt montażowy aluminiowy EN AW-6060 9 szt.
- Klema końcowa 70 mm (do paneli 35 mm) 18 szt.
- Śruba imbus 8×30 mm, stal A2 (nierdzewna) 18 szt.
- Nakrętka kołnierzowa M8, stal A2 18 szt.
- Mata EPDM 3 mm (podklejona do uchwytu) 9 szt.
W zestawie brak bloczków balastowych trzeba je zamówić oddzielnie, najczęściej w wariantach 22 kg lub 30 kg. Brak też śrub do mocowania paneli o grubości innej niż 35 mm; dla modułów 30 mm lub 40 mm stosuje się klemy o odpowiednio mniejszym lub większym wysięgu, które trzeba domówić przed montażem.
Rozbudowa konstrukcji balastowej PV ile bloczków na każdy kolejny panel
Każdy następny moduł to dwa dodatkowe uchwyty, cztery klemy końcowe, cztery śruby i cztery nakrętki oraz cztery bloczki betonowe do fotowoltaiki (2 kg sztuki × 2 uchwyty = 88 kg dodatkowego balastu). Tabela poniżej pokazuje, jak rośnie zapotrzebowanie przy typowych konfiguracjach 4/8/12/16 paneli.
| Konfiguracja | Uchwyty | Klemy końcowe | Śruby M8 | Bloczki 22 kg | Łączny balast | |
|---|---|---|---|---|---|---|
| 4 panele | 9 szt. | 18 szt. | 18 szt. | 18 szt. | 18 szt. | 396 kg |
| 8 paneli | 18 szt. | 36 szt. | 36 szt. | 36 szt. | 36 szt. | 792 kg |
| 12 paneli | 27 szt. | 54 szt. | 54 szt. | 54 szt. | 54 szt. | 1 188 kg |
| 16 paneli | 36 szt. | 72 szt. | 72 szt. | 72 szt. | 72 szt. | 1 584 kg |
Przy szesnastu panelach na dachu spoczywa prawie 1,6 tony dodatkowego obciążenia. Wartość ta mieści się w rezerwie stropu typowego budynku mieszkalnego (zwykle 150-200 kg/m² dopuszczalnego obciążenia użytkowego), ale już przy panelach o mocy 450 Wp i wymiarach 1722 × 1134 mm pojedynczy rząd zajmuje około 7,8 m². Trzeba to skonsultować z konstruktorem zwłaszcza na starszych budynkach z płytami korytkowymi typu WPS.
Rozbudowa etapowa ma jeszcze jedną zaletę: pozwala rozłożyć koszt inwestycji w czasie. Zaczynasz od 4 paneli o mocy ok. 1,8 kWp, co w warunkach centralnej Polski daje rocznie 1 700-1 850 kWh. Tyle wystarczy, by pokryć zużycie energii przez lodówkę, oświetlenie LED i elektronikę w średniej wielkości mieszkaniu. Po roku możesz dołożyć kolejne 4 moduły, przeskakując na 3,6 kWp i 3 400-3 700 kWh rocznie.
Kiedy balast, a kiedy wkręty? Szybkie kryterium wyboru
- Dach płaski, nośność stropu ≥ 150 kg/m², brak chęci wiercenia → balast 22-30 kg/szt.
- Dach płaski, strop lekki (płyty korytkowe WPS bez dociążenia) → dwugwinty lub klejenie.
- Strefa wiatrowa III, dach na wysokości > 12 m → balast ze zwiększoną masą (30 kg) lub dwugwinty.
- Strefa śniegowa II i wyższa (Karpacz, Zakopane, Suwałki) → obliczenia statyczne obowiązkowe, balast + wkręty łączone.
Kiedy 15° to za mało, a kiedy w sam raz
Piętnaście stopni daje kompromis między produkcją energii a obciążeniem wiatrowym, ale w trzech sytuacjach warto rozważyć kąt 20-30°: (a) instalacja naziemna, gdzie masz zapas nośności gruntu i chcesz wycisnąć maksimum uzysków; (b) dach o nachyleniu 3-5°, gdzie 15° i tak „rozjeżdża" się z naturalnym spadkiem i zwiększa siły aerodynamiczne; (c) strefa śniegowa II+, gdzie wyższy kąt ułatwia zsuwanie śniegu z modułów.
Przy dachu płaskim 0-2° i standardowej strefie wiatrowej I-II kąt 15° sprawdza się znakomicie panel samoczynnie oczyszcza się z lekkiego pyłu, śnieg zsuwa się po pojedynczych modułach przy grubości pokrywy do 15 cm, a obciążenie wiatrem pozostaje w granicach, które 22 kg bloczki są w stanie skompensować bez dodatkowych wzmocnień.
Zgodnie z normą PN-EN 1991-1-4 (Eurokod 1) oraz polskimi Załącznikami Krajowymi, każdy montaż balastowy wymaga obliczeń statycznych uwzględniających: strefę wiatrową, kategorię terenu, wysokość budynku, współczynnik kierunkowy i sezonowy, a także współczynnik siły nośnej zależny od kąta nachylenia paneli. Bez tych obliczeń producent konstrukcji nie ponosi odpowiedzialności za ewentualne uszkodzenia przy wichurach powyżej 90 km/h. Źródło: pn-en 1991-1-4 eurokod 1 oddziaływania na konstrukcje czesc 1 4 oddzialywania wiatru.
PN-EN 1991-1-3 (Eurokod 1, obciążenie śniegiem) określa z kolei wartość obciążenia charakterystycznego śniegiem gruntu dla danej strefy w Warszawie to 0,9 kN/m², w Zakopanem już 2,4 kN/m², a na Kasprowym Wierchu przekracza 4,0 kN/m². Te wartości przekładają się bezpośrednio na liczbę bloczków potrzebnych pod każdy uchwyt. Źródło: pn-en 1991-1-3 eurokod 1 oddzialywania na konstrukcje czesc 1 3 oddzialywania sniegu.
PN-EN 1999-1-1 (Eurokod 9, konstrukcje aluminiowe) reguluje dobór stopów aluminium do elementów nośnych właśnie dlatego w specyfikacji widnieje EN AW-6060 T64, a nie przypadkowy profil z marketu budowlanego. Stopy z grupy 6xxx mają wystarczającą wytrzymałość i odporność korozyjną w środowisku miejskim oraz przemysłowym, co potwierdza norma odporności C4 wg PN-EN ISO 12944.
Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.) wymaga, by każda instalacja na dachu nie pogarszała jego parametrów przeciwwodnych i nie zwiększała obciążenia ponad wartości przyjęte w projekcie budowlanym. Montaż balastowy spełnia ten warunek, o ile masa elementów nie przekracza rezerwy nośności stropu a to wymaga właśnie obliczeń, o których mowa wyżej.
Dobierz bloczki do zamówienia, sprawdź liczbę uchwytów pod planowaną liczbę paneli, pobierz obliczenia statyczne dla swojej strefy wiatrowej i zacznij od czterech modułów, by przetestować układ na mniejszej skali przed rozbudową do pełnej instalacji.
