Styropian ryflowany – montaż bez błędów, który oddycha

Wilgoć kondensująca w dachach skośnych i ścianach szkieletowych to nie defekt wykonawcy, lecz fizyczne następstwo bariery paroizolacyjnej odcinającej naturalną drogę pary wodnej. Styropian ryflowany rozwiązuje ten problem, bo jego frezowane kanały tworzą szczelinę wentylacyjną między płytą a poszyciem, a sama płyta wciąż izoluje termicznie. Żeby ta wentylowana warstwa faktycznie odprowadzała wilgoć, montaż musi uwzględniać szczeliny przy okapie, ciągłość rowków i dobór łączników nieprzebijających membrany. Najdroższy błąd to montaż bez rowków wentylacyjnych, bo pozorny zysk z tańszego mocowania znika po pierwszej zimie, gdy pojawi się grzyb lub zaciek.

• Co odróżnia styropian ryflowany od zwykłego EPS
• Gdzie naprawdę sprawdza się styropian ryflowany
• Kołki, wkręty i ruszt co wybrać do mocowania
• Montaż krok po kroku od podłoża po tynk
• Najczęstsze błędy montażowe i jak ich uniknąć
• Strefy wiatrowe i dodatkowa wiatroizolacja
• Ile to kosztuje i jak zaplanować budżet
• Kiedy ryflowany EPS działa, a kiedy lepiej go pominąć

Co odróżnia styropian ryflowany od zwykłego EPS

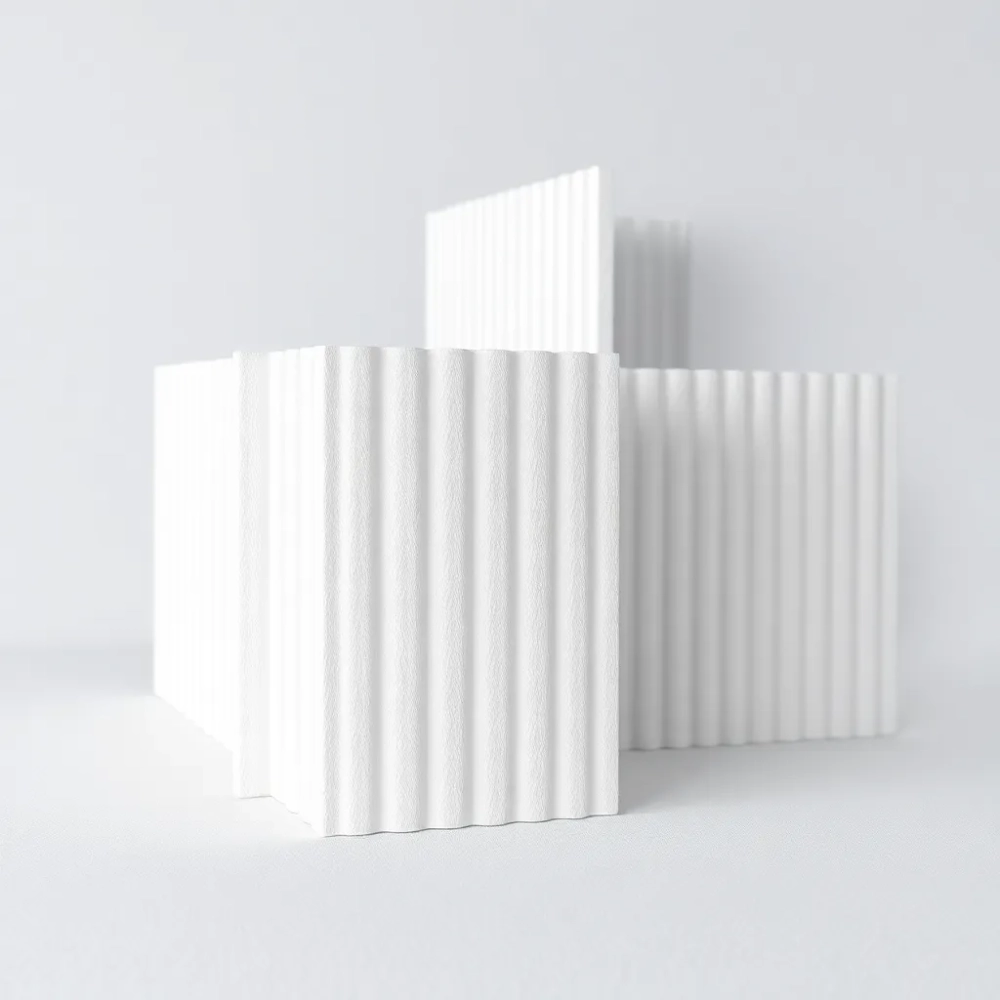

Frezowane kanały w płycie mają głębokość 15 mm, szerokość 50 mm i rozstaw co około 50 mm, choć dokładna geometria różni się między producentami. Rowki biegną najczęściej wzdłuż dłuższego boku, a ich zadaniem jest rozprowadzenie powietrza po powierzchni membrany wiatroizolacyjnej lub poszycia z OSB. Sama płyta zachowuje deklarowane parametry EPS, czyli klasę reakcji na ogień E oraz nasiąkliwość krótkotrwałą na poziomie WL(T)2, czyli poniżej 0,5 kg/m² dla wody całkowicie zanurzonej na 24 godziny. Tolerancja wymiarowa mieści się w granicach ±2 mm dla długości i szerokości oraz ±1 mm dla grubości, co pozwala na szczelne łączenie płyt na obwodzie.

Ryflowanie zmienia fizykę przegrody. Wentylowana warstwa powietrza działa jak dodatkowy bufor parowy, bo każdy milimetr szczeliny obniża ciśnienie cząstkowe pary przy membranie i przyspiesza jej transport do okapu. To rozwiązanie czysto mechaniczne, bez elektroniki, pomp ani sterowników, więc nie wymaga serwisu. Jednocześnie lambda płyty pozostaje taka sama jak dla bazowego EPS, a wentylowana szczelina dodaje jedynie minimalny opór cieplny, który przy głębokości 15 mm wynosi około 0,04 m²K/W i w bilansie mostków termicznych jest pomijalny.

Gdzie naprawdę sprawdza się styropian ryflowany

Domy szkieletowe to pierwsze skojarzenie i słusznie. W ścianie od zewnątrz płyta zastępuje sztywne poszycie z płyt drewnopochodnych, a jednocześnie odprowadza wilgoć, która w konstrukcji szkieletowej potrafi narobić szkód w ciągu dwóch sezonów grzewczych. W domu o powierzchni 120 m², gdzie dach liczy około 35 m², a ściany zewnętrzne około 180 m², koszt płyt przy EPS 042 o grubości 15 cm to orientacyjnie 12 000-16 000 zł samych materiałów, bez robocizny. Grubość 20 cm daje opór cieplny R = 4,76 dla EPS 033 i spełnia wymagania WT 2021 dla ścian w strefie klimatycznej III oraz IV.

Dachy skośne wentylowane to drugie zastosowanie, w którym ryflowany EPS montuje się nad krokwiami jako dodatkową warstwę eliminującą mostki termiczne. Minimalna grubość w dachu to 10 cm, bo mniejsza płyta nie utrzymuje stabilnie rowków, a maksymalna rzadko przekracza 25 cm ze względu na geometrię więźby. W stropodachach wentylowanych nad poddaszem nieużytkowym płyty ryflowane pełnią funkcję izolacji nakrokwiowej, a szczelina 15 mm zapobiega skroplinom pod pokryciem z blachy na rąbek.

Ściany warstwowe z elewacją wentylowaną, czyli z okładziną z desek, paneli HPL lub blachy, wymagają ciągłego przepływu powietrza za okładziną. Styropian ryflowany w takiej przegrodzie zastępuje konwencjonalną szczelinę rusztową, bo rowki prowadzą powietrze równomiernie na całej wysokości ściany, a nie tylko w punktach odsłoniętych przez kontrłaty. W budynkach przemysłowych i halach magazynowych o lekkiej obudowie z blachy trapezowej płyty ryflowane montuje się od wewnątrz, żeby ograniczyć kondensację na blasze w sezonie grzewczym.

Warto unikać tego rozwiązania w strefach mokrych ciągłych, czyli w basenach, łaźniach, myjniach i pralniach przemysłowych, gdzie wilgotność względna przekracza 80% przez wiele godzin dziennie. Para wodna w takiej skali przenika przez każdą szczelinę, a wentylowana warstwa nie nadąża z odprowadzaniem kondensatu. Podobnie fundamenty i ściany piwnic wymagają izolacji przeciwwilgociowej z XPS, a nie EPS, ze względu na długotrwały kontakt z wodą gruntową. Płyta ryflowana nie jest też dobrym wyborem pod ciężkie posadzki, bo jej wytrzymałość na ściskanie (≥70 kPa dla EPS 042) nie dorównuje XPS-owi i po obciążeniu użytkowym rowki mogą się odkształcić.

Kołki, wkręty i ruszt co wybrać do mocowania

Na ścianie szkieletowej z poszyciem OSB najczęściej stosuje się wkręty z podkładką dociskową, które przebijają płytę i wkręcają się w słupki co 40-60 cm. Zużycie wynosi średnio 8-12 sztuk na m², w zależności od strefy krawędziowej, gdzie rozstaw zmniejsza się do 30 cm. Podkładka dociskowa musi mieć średnicę co najmniej 50 mm, żeby równomiernie docisnąć płytę i nie wcisnąć się w rowki, co odcięłoby przepływ powietrza w danym punkcie. Wkręty ze stali nierdzewnej lub z powłoką cynową sprawdzają się lepiej niż fosforanowane, bo styropian pod wpływem wilgoci i tlenu tworzy środowisko lekko kwaśne, które przyspiesza korozję zwykłej stali węglowej.

Na ścianie murowanej z membraną wiatroizolacyjną sprawdzają się kołki talerzowe z trzpieniem plastikowym lub stalowym, a ich długość dobiera się do grubości płyty plus 50 mm zakotwienia w murze. Zużycie kołków dla strefy środkowej to 6 sztuk/m², w strefie krawędziowej wzrasta do 8-10 sztuk/m², a w strefie narożnej budynku, gdzie obciążenie wiatrem jest największe, dochodzi do 12 sztuk/m². Montaż na sam klej elastyczny jest dopuszczalny tylko w przypadku płyt o grubości do 8 cm na równym podłożu, bo większe formaty wymagają mechanicznego kotwienia ze względu na ssanie wiatru.

Ruszt drewniany lub metalowy to alternatywa dla montażu bezpośredniego, stosowana przy elewacjach wentylowanych z desek lub paneli. Łaty pionowe 4×6 cm mocuje się do ściany przez płytę ryflowaną co 60 cm, a ich zadaniem jest przeniesienie obciążenia okładziny i zapewnienie szczeliny montażowej dla wkrętów elewacyjnych. Rowki w płycie w tym układzie biegną prostopadle do łat, bo tylko wtedy powietrze ma drogę od dołu do góry ściany. Ruszt z łat pionowych sprawdza się w budynkach narażonych na silny wiatr, gdzie strefy krawędziowe wymagają gęstszego mocowania, niż zapewnia sam kołek talerzowy.

Przed rozpoczęciem mocowania sprawdź, czy membrana wiatroizolacyjna nie jest przekłuta w miejscach, w których później mocowane będą ciężkie elementy, na przykład markizy lub kratki wentylacyjne. Każde przekłucie to mostek termiczny i potencjalne miejsce wnikania wody opadowej.

Montaż krok po kroku od podłoża po tynk

Przygotowanie podłoża zaczyna się od sprawdzenia płaszczyzny. Odchyłka nie może przekraczać 10 mm na odcinku 2 m, bo większe nierówności powodują naprężenia w płycie i utratę ciągłości rowków. Podłoże musi być suche, czyste i wolne od luźnych fragmentów tynku. W strefie krawędziowej okapu i kalicy warto zostawić szczelinę 2 cm wypełnioną paskiem siatki z włókna szklanego, bo tam wilgoć pojawia się najczęściej.

Mocowanie mechaniczne wykonuje się w układzie mijankowym, czyli z przesunięciem spoin pionowych o połowę długości płyty w każdej kolejnej warstwie. Pierwszy rząd płyt opiera się na listwie startowej zamontowanej wypoziomowanej na wysokości 30-50 cm nad gruntem, a jej zadaniem jest odcięcie mostka termicznego od cokołu i ochrona przed podciąganiem wilgoci. Płyty układa się z zachowaniem szczeliny 2-3 mm na stykach, którą później wypełnia pianka niskoprężna, a nie trwale elastyczny klej, bo piana kompensuje ruchy termiczne.

Wyprawka zbrojąca składa się z warstwy kleju o grubości 3-5 mm, zatopionej siatki z włókna szklanego o gramaturze 145-165 g/m² oraz drugiej warstwy kleju wyrównującego. Zbrojenie narożników wymaga dodatkowych pasów siatki o wymiarach 30×50 cm umieszczanych pod kątem 45°, bo to właśnie narożniki otworów okiennych i drzwiowych są najczęstszym miejscem spękań. Normy zużycia kleju w wyprawce to 4,5-6 kg/m² suchej mieszanki, w zależności od granulacji i producenta systemu.

Tynk cienkowarstwowy mineralny lub silikonowy nakłada się po minimum 24 godzinach schnięcia zbrojenia, w warunkach bezdeszczowych i przy temperaturze powietrza oraz podłoża wyższej niż 5°C. Grubość tynku mineralnego to 1,5-3 mm, a silikonowego 1,5-2 mm, co daje łączną grubość warstwy wykończeniowej razem z zbrojeniem około 8-10 mm. Tynk w deszczu traci przyczepność i tworzy wykwity, więc prognoza pogody na najbliższe 24 godziny jest tak samo ważna jak jakość materiału.

Najczęstsze błędy montażowe i jak ich uniknąć

Zatopienie talerzyka w rowku to błąd, który zamyka drogę powietrza w danym fragmencie ściany i tworzy lokalny punkt kondensacji. Kołek lub wkręt musi trafiać w pełne pole płyty, czyli w odstępie minimum 30 mm od krawędzi rowka, a jego podkładka musi licować z powierzchnią styropianu, a nie z dnem kanału. Prawidłowy montaż oznacza, że po przyłożeniu linijki do płyty podkładka dotyka linijki razem z powierzchnią styropianu.

Brak mijanki w układzie płyt powoduje, że spoiny pionowe tworzą ciągłą szczelinę na całej wysokości ściany, która działa jak komin konwekcyjny i wyprawia ciepło. Przesunięcie o połowę długości płyty w każdej warstwie eliminuje ten komin i wymusza, żeby ewentualny ruch termiczny rozproszył się w siatce spoin. To ten sam mechanizm, który stosuje się w murarstwie, tyle że w styropianie tolerancja ruchu jest mniejsza.

Klej nakładany bezpośrednio na płytę OSB bez warstwy sczepnej to klasyczna przyczyna odspajania się izolacji po dwóch-trzech cyklach termicznych. Płyta OSB ma niską nasiąkliwość i gładką powierzchnię, więc klej cementowy nie wnika w podłoże i po pierwszej zimie odpada razem z wyprawką. Rozwiązaniem jest gruntowanie OSB preparatem zwiększającym przyczepność oraz użycie łączników mechanicznych jako głównego sposobu mocowania, a kleju wyłącznie jako wyrównania.

Pominięcie zaślepek na końcach rowków przy oknach i drzwiach powoduje, że powietrze z szczeliny wentylacyjnej dostaje się pod parapety i ościeżnice, skąd wraca do wnętrza jako zimne podmuchy. Zaślepki z pianki PE lub kawałki styropianu cięte na wymiar kanału blokują te nieszczelności, a jednocześnie nie przerywają ciągłości izolacji termicznej. Ten detal kosztuje kilkanaście złotych na cały dom, a jego brak generuje straty ciepła, których nie da się nadrobić żadnym uszczelnieniem od wewnątrz.

Tynk w deszczu lub przy temperaturze poniżej 5°C to ostatni błąd, który systematycznie pojawia się na polskich budowach jesienią. Tynk mineralny wiąże hydraulicznie i potrzebuje temperatury powyżej 5°C przez co najmniej 24 godziny po nałożeniu, a deszcz w tym czasie zmywa część spoiwa i tworzy wykwity solne. Bezpieczny termin tynkowania to okres od połowy kwietnia do końca września, a w razie przymrozków konieczne jest stosowanie namiotów ochronnych.

Strefy wiatrowe i dodatkowa wiatroizolacja

Polska podzielona jest na trzy strefy obciążenia wiatrem zgodnie z normą PN-EN 1991-1-4, a w strefie III, obejmującej między innymi Mazowsze, Podlasie i Suwalszczyznę, ssanie wiatru w narożnikach budynku sięga 1,2 kN/m². To wartość, która przy płycie o wymiarach 100×50 cm przekłada się na siłę 600 N ciągnącą płytę od ściany, a więc standardowe 6 kołków/m² w narożniku to za mało. Tam trzeba zejść do rozstawu 30 cm i stosować wkręty z podkładką o średnicy 60 mm, bo większa podkładka rozkłada siłę na większą powierzchnię styropianu.

Dodatkowa membrana wiatroizolacyjna o paroprzepuszczalności Sd poniżej 0,3 m jest niezbędna w ścianach szkieletowych, ale w ścianach murowanych pełni rolę warstwy ochronnej, nie izolacyjnej. Membranę montuje się z zakładką 10 cm i skleja taśmą systemową, a jej zadaniem jest ochrona styropianu przed wilgocią, która w okresie zimowym migruje od strony muru. Brak membrany w ścianie trójwarstwowej powoduje, że wyprawka elewacyjna przyjmuje pełne obciążenie wilgocią, a to skraca jej trwałość o połowę.

W budynkach położonych na otwartej przestrzeni, gdzie brak osłony przed wiatrem w postaci drzew lub sąsiedniej zabudowy, warto rozważyć podwyższenie klasy styropianu o jeden poziom, na przykład z EPS 042 na EPS 033. Różnica w cenie wynosi około 15-20%, ale opór cieplny rośnie z R = 3,57 do 4,55 m²K/W dla płyty 15 cm, co w długiej perspektywie przekłada się na niższe rachunki za ogrzewanie i większy komfort termiczny latem, gdy ściany wolniej się nagrzewają.

Ile to kosztuje i jak zaplanować budżet

Ceny zmieniają się kwartalnie wraz z kosztami surowców i energii. Powyższe widełki obejmują narzut 15-25% za ryflowanie w stosunku do płyty bazowej. Przy zamówieniu powyżej 30 m² wielu dostawców oferuje transport w cenie, ale przy mniejszych ilościach doliczany jest koszt logistyki 200-400 zł.

Kalkulator orientacyjny działa prosto: mnożysz powierzchnię ściany w metrach kwadratowych przez cenę za m² z tabeli, a potem dodajesz 15% zapasu na docinki i uszkodzenia transportowe. Dla domu 120 m² ze ścianami zewnętrznymi 180 m² i dachem 35 m² przy płycie 15 cm EPS 042 wychodzi orientacyjnie 14 500-18 000 zł samego materiału, a po doliczeniu wyprawki, kleju, siatki i tynku łączny koszt systemu sięga 28 000-36 000 zł bez robocizny.

Kiedy ryflowany EPS działa, a kiedy lepiej go pominąć

Żywotność płyt ryflowanych w prawidłowo wykonanej przegrodzie wynosi 25-50 lat, a ogranicza ją głównie degradacja wyprawki elewacyjnej i łączników mechanicznych. Sam styropian jest stabilny wymiarowo, nie starzeje się termicznie w temperaturach typowych dla elewacji i nie traci parametrów izolacyjnych, o ile nie zostanie narażony na bezpośrednie działanie promieniowania UV, które rozkłada powierzchnię płyty. Czynniki skracające żywotność to brak wyprawki, nieszczelna obróbka przy oknach, brak okapników oraz montaż w miejscach narażonych na uszkodzenia mechaniczne, na przykład na poziomie chodnika bez osłony cokołu.

Przed zakupem warto przejść przez krótką checklistę: określ budżet na materiał i robociznę, wybierz lambdę (042 lub 033) pod kątem wymagań WT 2021, ustal grubość na podstawie obliczeń cieplnych, porównaj dostępność u trzech dostawców, sprawdź certyfikat ITB lub zgodność z normą PN-EN 13163, potwierdź termin dostawy i warunki rozładunku. Brak choćby jednego z tych punktów to ryzyko opóźnień na budowie lub konieczności dokupienia brakujących płyt w innym formacie, co zaburzy układ mijankowy i spowoduje straty materiałowe rzędu 10-15%.

Nie stosuj styropianu ryflowanego w strefach mokrych ciągłych, takich jak baseny, sauny, myjnie samochodowe ani pralnie przemysłowe. Wilgotność powyżej 80% przy temperaturze 25-30°C przenika przez każdą szczelinę, a wentylowana warstwa nie nadąża z odprowadzaniem kondensatu. W takich obiektach sprawdza się wyłącznie izolacja zamkniętokomórkowa, czyli XPS lub pianka PIR bez szczeliny powietrznej.

Źródła danych i norm: PN-EN 13163 (Wyroby ze styropianu do izolacji cieplnej w budownictwie), PN-EN 1991-1-4 (Oddziaływanie wiatru), PN-EN ISO 6946 (Opór cieplny i współczynnik przenikania ciepła), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (WT 2021), katalogi techniczne producentów systemów ociepleń dostępne na ich stronach internetowych. Dane cenowe zebrano z ofert hurtowych i dystrybucyjnych w pierwszym kwartale 2024 roku. Przy planowaniu budżetu warto poprosić o aktualną wycenę bezpośrednio u dystrybutora, bo rynek EPS zmienia się dynamicznie co kwartał.
