Masz przed sobą napęd do bramy garażowej Nice Spin, ale instrukcja z pozoru jasna nie odpowiada na najważniejsze pytanie: jak zamontować, zaprogramować i ustawić mechanizm, żeby brama działała bez szarpania, zatrzymywała się we właściwych miejscach oraz bezpiecznie reagowała na przeszkodę? Poniższe wskazówki porządkują cały proces, łącząc montaż mechaniczny, podłączenie elektryczne, konfigurację pilotów i regulację krańcówek. Największym ryzykiem nie jest brak śruby, lecz błędna kolejność ustawień, która może prowadzić do uszkodzenia skrzydła albo silnika.

Napęd do bramy garażowej Nice Spin instrukcja

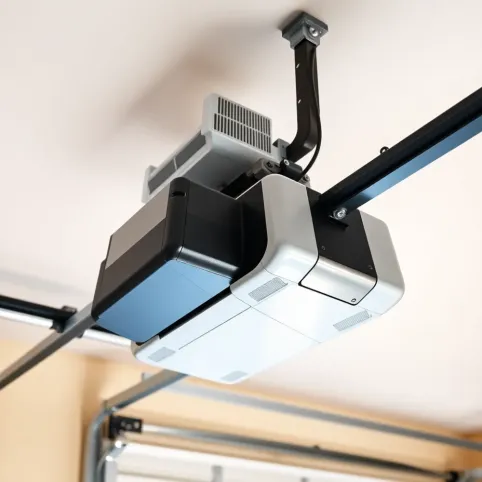

Montaż napędu Nice Spin na bramie garażowej

Najpierw trzeba ocenić, czy dana wersja napędu jest przeznaczona do konkretnego typu bramy. Informacja o modelu, masie skrzydła, jego powierzchni i sposobie prowadzenia powinna znajdować się na tabliczce znamionowej oraz w dokumentacji technicznej. Nie wolno zakładać, że podobna konstrukcja pozwala przenieść taki sam uchwyt lub szynę.

Przed rozpoczęciem prac odłącza się zasilanie i zabezpiecza skrzydło przed samoczynnym opadnięciem. Bramę należy zamknąć ręcznie, a następnie odłączyć zasilanie sieciowe. Nie należy prowadzić prac przy urządzeniu podłączonym do prądu, ponieważ grozi to porażeniem lub zwarciem.

Montaż zaczyna się od przygotowania miejsca przy suficie i nad wjazdem. Zespół napędowy powinien być ustawiony w osi prowadnicy oraz dostatecznie blisko nadproża, aby wózek poruszał się bez nadmiernego tarcia. Dokładne wymiary zależą od wersji urządzenia, dlatego warto korzystać z szablonu dostarczonego w komplecie, a nie z ogólnego rysunku znalezionego w sieci.

Przy mocowaniu uchwytu sufitowego trzeba uwzględnić materiał stropu. Kołek rozporowy nadaje się do betonu, natomiast w stropie z pustaków lub elementów lekkich konieczne może być zastosowanie odpowiedniego łącznika przenoszącego obciążenie. Luźny uchwyt podczas pracy silnika powoduje drgania, które szybko przenoszą się na obudowę i prowadnicę.

Po zawieszeniu prowadnicy należy sprawdzić jej prostoliniowość. Nawet niewielkie skrzywienie zwiększa opór wózka, a w skrajnym przypadku może go zablokować. Poziomnica, miara i dwa punkty odniesienia pozwalają wykryć błąd, zanim zamontuje się wózek oraz uchwyt przy bramie.

Podłączenie zasilania i elementów bezpieczeństwa

Zasilanie należy doprowadzić zgodnie z oznaczeniami na zaciskach, zwracając uwagę na przewód ochronny. Przewód neutralny i ochronny nie mogą zostać zamienione miejscami, ponieważ część metalowa może znaleźć się pod napięciem. Przed pierwszym uruchomieniem trzeba skontrolować ciągłość uziemienia oraz stan izolacji.

Fotokomórki montuje się po obu stronach otworu, na takiej wysokości, aby wiązka przecinała drogę bramy przed jej kontaktem z przeszkodą. Typowa wysokość instalacji wynosi około 20-30 cm nad poziomem posadzki, lecz ostateczna wartość zależy od zasięgu i konstrukcji garażu. Zbyt nisko ustawiona wiązka może zostać przecięta przez kurz, liście albo nierówności podłoża.

Jeżeli instalacja obejmuje listwę krawędziową, jej przewód podłącza się do odpowiedniego wejścia sterownika. Nie wolno traktować jej jako zwykłego elementu dekoracyjnego. Zadaniem listwy jest zatrzymanie lub cofnięcie skrzydła po naciśnięciu elastycznej uszczelki, dlatego uszkodzony czujnik może uniemożliwić prawidłowe domykanie.

Nie podłączaj zasilania, dopóki nie sprawdzisz, czy w obwodzie nie występuje zwarcie, a przewody ochronne i sygnałowe nie stykają się z ruchomymi częściami. Nieprawidłowe podłączenie może uszkodzić płytkę sterującą mimo zabezpieczeń w skrzynce.

Programowanie pilota i ustawianie krańcówek w Nice Spin

Po zakończeniu montażu trzeba sprawdzić swobodny ruch skrzydła bez napędu. Brama powinna unosić się równo, nie ocierać o prowadnice i nie wymagać nadmiernej siły. Jeśli ruch jest ciężki, automatyka tylko zamaskuje problem, a silnik będzie pracował z przeciążeniem.

Programowanie pilota rozpoczyna się po włączeniu zasilania. Zwykle wymaga naciśnięcia przycisku programowania na centrali, krótkiego wciśnięcia wybranego klawisza pilota i oczekiwania na potwierdzenie. Dokładna sekwencja zależy od wersji płytki, dlatego nazwy przycisków warto odczytać z dołączonej instrukcji, a nie z opisu innego modelu.

Każdy pilot powinien zostać przypisany do konkretnego kanału lub przycisku. Przycisk wielofunkcyjny można zaprogramować oddzielnie od pozostałych, co pozwala ograniczyć przypadkowe uruchomienia. Po zapisaniu warto wykonać próbę z odległości co najmniej kilku metrów, obserwując reakcję lampy i bramy.

Ustawianie położenia krańcowego

Krańcówki wyznaczają punkty, w których skrzydło ma się zatrzymać. W mechanizmie z odczytem położenia ustawia się je tak, aby skrzydło zamykało się szczelnie, lecz nie uderzało w posadzkę. Górne położenie powinno pozostawiać zapas przed nadmiernym dociśnięciem wózka do obudowy.

Regulację przeprowadza się etapami. Najpierw zapisuje się jedno położenie, potem wykonuje ruch próbny i dopiero wtedy zmienia drugi punkt. Taka kolejność ogranicza ryzyko, że oba ustawienia znajdą się zbyt blisko i brama zacznie się odbijać albo zatrzymywać przed domknięciem.

Podczas pierwszych prób warto korzystać z funkcji wymuszającej ostrożne domykanie. Pozwala to wykryć opór mechaniczny bez gwałtownego uderzenia. Jeśli silnik zatrzymuje się wcześniej, sprawdza się prowadnice, rolki, napięcie łańcucha lub pasa oraz obecność przeszkód w świetle bramy.

Nie należy od razu zwiększać siły, gdy brama zatrzymuje się podczas zamykania. Większa siła może uszkodzić przeszkodę, a w przypadku osoby lub zwierzęcia stworzyć zagrożenie. Najpierw trzeba usunąć przyczynę oporu, potem sprawdzić czujniki, a dopiero na końcu rozważyć zmianę parametru zgodnie z dokumentacją.

Po każdej zmianie krańcówek wykonaj co najmniej trzy pełne cykle: otwarcie, zatrzymanie, zamknięcie. Za każdym razem obserwuj, czy skrzydło nie zmienia toru, nie ociera o uchwyt i nie zatrzymuje się w innym miejscu.

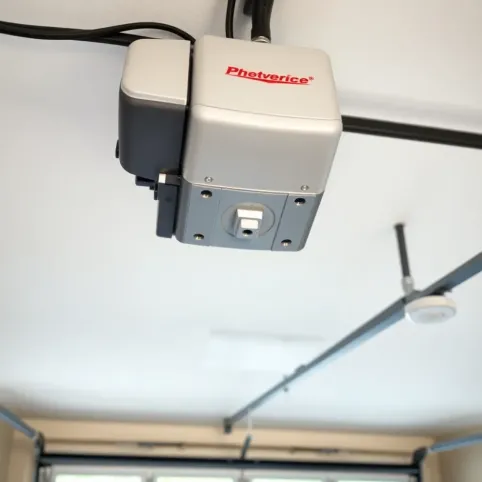

Najczęstsze problemy z napędem Nice Spin i ich rozwiązania

Najczęściej awaria nie leży w silniku, lecz w instalacji. Typowe sygnały to brak reakcji na pilota, zatrzymywanie się w połowie, szarpanie przy starcie albo cofanie po osiągnięciu położenia krańcowego. W każdym przypadku warto zacząć od odłączenia zasilania i oględzin połączeń.

Gdy pilot nie działa, sprawdza się baterię, przypisanie przycisku oraz obecść innych urządzeń pracujących na podobnej częstotliwości. Nie należy od razu kasować całej pamięci centrali, ponieważ można usunąć piloty domowników. Najpierw należy zapisać urządzenie w wolnym kanale, a dopiero potem rozważyć reset.

Jeśli brama porusza się tylko w jednym kierunku, przyczyną może być uszkodzenie przewodu, niewłaściwe ustawienie kierunku albo zadziałanie zabezpieczenia termicznego. Po ostygnięciu silnika trzeba wykonać próbę ręczną, a następnie skontrolować centralę. Nie wolno zwierać wejść, żeby ominąć blokadę.

Gdy mechanizm nie reaguje na fotokomórki, należy oczyścić soczewki i sprawdzić, czy wiązka nie jest przerwana przez odbicie od ściany. Czasem nadajnik i odbiornik są ustawione pod takim kątem, że brama otwiera się, ale po zmianie położenia skrzydła wiązka przestaje docierać do odbiornika.

Silne uderzenie przy domykaniu wymaga natychmiastowego odłączenia napędu. Może to oznaczać zbyt dużą siłę, źle ustawioną krańcówkę albo uszkodzenie czujnika. Dalsza eksploatacja zwiększa ryzyko uszkodzenia skrzydła oraz elementów mechanicznych, a w skrajnym przypadku może doprowadzić do przytrzaśnięcia.

Bezpieczeństwo eksploatacji i konserwacja

Przynajmniej raz na trzy miesiące trzeba sprawdzić mocowania, stan prowadnicy, czystość toru i działanie fotokomórek. Smarowanie wykonuje się wyłącznie w punktach przewidzianych przez producenta. Nadmiar smaru na łańcuchu lub pasie zbiera kurz i zwiększa opór.

W bramie segmentowej istotna jest kontrola rolek oraz sprężyn równoważących. Sprężyny nie służą do regulacji napędu, lecz do odciążania skrzydła. Jeśli skrzydło opada po odblokowaniu, nie wolno próbować naprawiać sprężyny bez odpowiedniego zabezpieczenia.

W przypadku bramy uchylnej trzeba sprawdzić zawiasy, prowadzenie oraz luz zawiasów. Nadmierny luz powoduje zmianę geometrii ruchu i może wywołać fałszywe wykrycie przeszkody. Z kolei w konstrukcji przesuwnej zabrudzona szyna nośna jest częstą przyczyną nierównej pracy.

Parametry zabezpieczeń powinny odpowiadać normom dotyczącym bram z napędem, w tym wymaganiom PN-EN 13241-1 dotyczącym wyrobów budowlanych, a w zakresie projektowania i obciążeń także PN-EN 1990 oraz PN-EN 1991. Instalację elektryczną wykonuje się zgodnie z PN-HD 60364, natomiast ochronę przed porażeniem uwzględnia się według przepisów Kodeksu budowlanego i Polskich Norm.

Instrukcja konkretnej wersji Nice Spin jest dokumentem nadrzędnym, jeśli jej zapisy różnią się od ogólnych wskazówek. Nie wolno przenosić ustawień z innego modelu, ponieważ zmiana elektroniki lub mechanizmu może zmienić sposób działania krańcówek, fotokomórek i zabezpieczenia przeciążeniowego.

Jeżeli napęd do bramy garażowej Nice Spin nie działa prawidłowo mimo sprawdzenia zasilania, pilota, toru i czujników, należy przerwać eksploatację i skontrolować tabliczkę znamionową oraz numer wersji. Prawidłowa diagnoza zaczyna się od zapisu objawów, liczby mrugnięć lampy i zachowania skrzydła przy ruchu ręcznym, a nie od kolejnego losowego naciśnięcia przycisku.

Przed pierwszym użyciem przygotuj notatkę z modelem napędu, typem bramy, masą skrzydła, wersją oprogramowania oraz datą ostatniej regulacji. Taki zapis ułatwia późniejszą konserwację i pozwala szybko odróżnić błąd ustawień od uszkodzenia mechanicznego.

Źródła danych i podstawy prawne

Informacje techniczne oparto na zasadach instalacji napędów do bram garażowych, dokumentacji producenta danego modelu oraz wymaganiach PN-EN 13241-1, PN-EN 1990, PN-EN 1991 i PN-HD 60364. Szczegółowe dane dotyczące konkretnej wersji napędu, zacisków, pilotów i parametrów siły należy sprawdzić w instrukcji dołączonej do urządzenia.
