Stelaż podbitki – jak zamontować, by dach był trwały i estetyczny 2026

Zauważysz ten moment, gdy podczas silnego wiatru podbitka zaczyna delikatnie odstawać od okapu to znak, że coś poszło nie tak podczas instalacji. Wielu inwestorów przypłaca brak wiedzy o prawidłowym stelażu kosztownymi naprawami po pierwszym sezonie. Tymczasem trwały montaż podbitki stelaż to nie wizardologia, lecz zestaw precyzyjnych zasad, które można opanować i stosować samodzielnie.

• Wybór materiałów i profili do stelaża podbitki
• Przygotowanie podłoża i mocowanie stelaża
• Izolacja i uszczelnienie połączeń stelaża
• Typowe błędy przy montażu stelaża podbitki
• Montaż podbitki stelaż Pytania i odpowiedzi

Wybór materiałów i profili do stelaża podbitki

Podstawą każdego solidnego rusztowania pod podbitkę są łaty o przekroju 3×4 cm lub 4×5 cm ten wymiar zapewnia wystarczającą sztywność przy stosunkowo niewielkiej masie własnej. W przypadku dłuższych wykrojów, sięgających powyżej 120 cm, warto rozważyć profil 5×5 cm, ponieważ większa bezwładność wymusza mocniejsze zamocowanie. Wybór między drewnem impregnowanym ciśnieniowo a stalą ocynkowaną zależy głównie od ekspozycji budynku na opady i różnice temperatur.

Drewniane łaty sosnowe lub świerkowe charakteryzują się przewodnością cieplną na poziomie 0,13 W/(m·K), co oznacza minimalne mostki termiczne w strukturze okapu. Ich wilgotność robocza nie powinna przekraczać 18% inaczej podczas sezonu grzewczego deski zaczną się paczyć i wypaczać, generując naprężenia w punktach mocowania. Impregnacja solami boru lub związkami miedziowymi zabezpiecza przed grzybami saprofitycznymi, lecz nie chroni przed ogniem.

Profile metalowe z blachy ocynkowanej DX51D o grubości 0,7-1,0 mm oferują prostoliniowość wymiarową w tolerancji ±1 mm/mb, czego drewno naturalnie nie jest w stanie zagwarantować. W rejonach nadmorskich, gdzie zasolenie powietrza sięga 200 mg NaCl/m³, aluminium lub stal nierdzewna grades 304/316 stanowią jedyne rozsądne rozwiązanie, mimo wyższej ceny wyjściowej.

Polecamy Montaż podbitki na szczytach

Dobór łączników do podłoża styropianowego

Mocowanie stelaża do ocieplenia z polistyrenu ekspandowanego (EPS) wymaga specjalnych kołków z tuleją dystansową, które rozkładają obciążenie punktowe na większą powierzchnię styropianu. Średnica talerzyka kołka powinna wynosić minimum 60 mm, co przekłada się na powierzchnię rozkładu nacisku około 28 cm² przy dopuszczalnym obciążeniu styropianu EPS 60 na poziomie 10 kPa pojedynczy punkt mocowania utrzymuje do 280 N.

Kołki z tuleją dystansową działają na zasadzie kontrolowanego docisku tuleja poliamidowa ogranicza zagłębianie się trzpienia, jednocześnie utrzymując prostopadłość do płaszczyzny elewacji. Długość robocza dobieramy do grubości izolacji: przy 15 cm EPS sięgamy po kołek 185 mm, przy 20 cm 235 mm. Gwint samogwintujący wierci otwór podczas wkręcania, eliminując konieczność wcześniejszego nawiercania i zmniejszając ryzyko pęknięcia płyty izolacyjnej.

Kompozytowy profil WPC (drewno-polimer) o współczynniku rozszerzalności cieplnej 3,0×10⁻⁵/°C zachowuje wymiary w zakresie temperatur od -30°C do +70°C bez spękań czy odkształceń. WPR stosujemy szczególnie tam, gdzie estetyka drewna jest pożądana, ale konserwacja drewnianych łat byłaby uciążliwa na przykład przy domach letniskowych czy obiektach użyteczności publicznej, gdzie przestoje na malowanie nie wchodzą w grę.

Polecamy Montaż podbitki

Przygotowanie podłoża i mocowanie stelaża

Przed przystąpieniem do jakichkolwiek prac monterskich konieczne jest dokładne zmierzenie rozstawu krokwi w osiach standardowo wynosi on 80-120 cm, lecz w starych budynkach spotyka się odstępstwa rzędu 60-150 cm. Odległość między kolejnymi łatami stelaża wyznaczamy na 40-50 cm, co odpowiada zależności między rozstawem a sztywnością giętą profilu przy typowym obciążeniu wiatrem do 0,50 kN/m² zgodnie z normą PN-EN 1991-1-4.

Przygotowanie powierzchni styropianu sprowadza się do oczyszczenia z pyłu i ewentualnego odtłuszczenia wystarczy sucha szmatka lub szczotka, ponieważ rozpuszczalniki organiczne mogłyby zagrozić integralności strukturalnej płyty. Nie jest wymagane gruntowanie, gdyż kołek z tuleją dystansową współpracuje z EPS bez dodatkowej warstwy pośredniczącej. W przypadku styropianugrafitowego (EPS100) o obniżonej przewodności (0,031 W/(m·K)) należy zachować ostrożność przy wierceniu zbyt głęboki otwór osłabia izolację.

Montaż stelaża rozpoczynamy od zamocowania listwy startowej przy murłacie element ten wyznacza płaszczyznę referencyjną dla całej konstrukcji. Listwę stalową C60 lub drewnianą kantówkę przykręcamy kołkami rozporowymi 8×100 mm bezpośrednio do ściany, nie do izolacji. Dlatego odległość między listwą startową a krawędzią okapu determinuje finalne położenie podbitki względem elewacji.

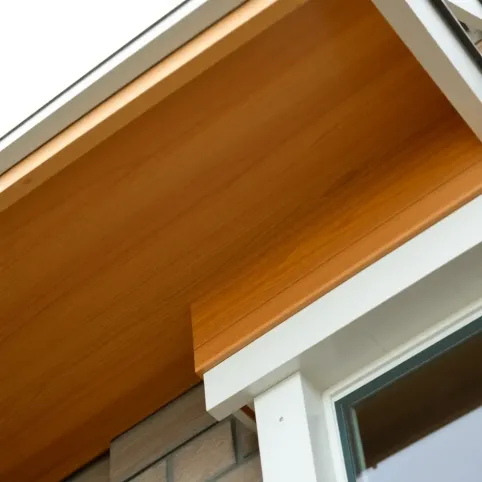

Podobny artykuł Montaż podbitki drewnianej

Technika prostopadłego mocowania profili

Profile do stelaża montujemy prostopadle do płaszczyzny okapu kąt nachylenia wynika z geometrii dachu i najczęściej mieści się w przedziale 25-45° względem poziomu. Wkręty samogwintujące ze stali nierdzewnej A2 lub A4 o średnicy 4,8 mm i długości dostosowanej do grubości profilu (minimum 2,5× grubość łączonych elementów) zapewniają odpowiednią siłę połączenia. Moment dokręcenia nie powinien przekraczać 8 Nm przy drewnie miękkim sosnowym, aby uniknąć trwałego odkształcenia włókien.

W przypadku łączenia profili w jednej linii stosujemy nakładkę o długości minimum 15 cm mocowaną dwoma wkrętami z każdej strony złącza przenosi to obciążenia zginające na długościellowy element nośny. Łączenia nie powinny wypadać w jednej linii na sąsiednich poziomach stelaża przesunięcie o minimum 30 cm eliminuje efekt osłabienia konstrukcji przez spiętrzenie połączeń.

Rozstaw kołków do styropianu w stelażu uzależniamy od wysokości budynku i strefy obciążenia wiatrem dla budynków do 10 m w II strefie (prędkość bazowa 22 m/s) wystarczą kołki co 60 cm w poziomie i 50 cm w pionie, natomiast w strefie III (>25 m n.p.m.) rozstaw należy zagęścić do 40×40 cm. Norma PN-EN 1991-1-4:2008 precyzuje współczynniki ciśnienia zewnętrznego na elewacjach, które bezpośrednio wpływają na projektowane obciążenie mocowań.

Izolacja i uszczelnienie połączeń stelaża

Szczeliny między podbitką a murłatą oraz wzdłuż okapu to główne drogi infiltracji wody opadowej i zimnego powietrza do przestrzeni strychowej. Prawidłowe uszczelnienie wymaga zastosowania trójwarstwowego systemu: taśmy paroprzepuszczalnej od strony zewnętrznej, pianki poliuretanowej w szczelinie roboczej oraz taśmy paroszczelnej lub silikonu neutralnego od wewnątrz. Ta kolejność wynika z zasady dyfuzji pary wodnej najbardziej szczelna warstwa musi znajdować się najbliżej ogrzewanej przestrzeni.

Taśmy uszczelniające EPDM o szerokości 100-150 mm montujemy samoprzylepnie na oczyszczoną powierzchnię styropianu,dociskając wałkiem stalowym, aby aktywować klej kauczukowy. Rozszerzalność termiczna EPDM sięgająca 200% pozwala na kompensację ruchów konstrukcji bez pęknięć materiał ten zachowuje elastyczność w zakresie temperatur od -45°C do +120°C. Taśmy montujemy z zakładem minimum 25 mm na połączeniach arkuszy.

Pianka poliuretanowa niskoprężna (pianka pistolowa) o współczynniku przewodności 0,022 W/(m·K) wypełnia szczeliny o szerokości 10-40 mm bez ryzyka odkształcenia profili. Pianka wysokoprężna typu FONTAFILL 2K osiąga przyrost objętości do 300%, dlatego stosujemy ją wyłącznie w szczelinach kontrolowanych z rozporami. Po utwardzeniu piankę zabezpieczamy przed promieniowaniem UV bezpośrednie nasłonecznienie degraduje strukturę komórkową w ciągu 6-12 miesięcy.

Dobór metody wentylacji przestrzeni podokapowej

Prawidłowa wentylacja okapu zapobiega kondensacji pary wodnej na spodniej stronie pokrycia dachowego oraz w przestrzeni międzystropowej. Strumień powietrza wentylacyjnego powinien wynosić minimum 1/300 powierzchni przekroju zgodnie z wymaganiami WT 2021 w zakresie ochrony cieplnej budynków. Praktycznie oznacza to szczelinę wentylacyjną szerokości minimum 20 mm przy długości okapu do 10 m.

Kratki wentylacyjne z tworzywa ABS lub aluminium montujemy w podbitce z rozstawem 1 szt. na 2-3 mb okapu, przy czym ich powierzchnia czynna przelotowa powinna wynosić minimum 100 cm² na metr bieżący. Kratki z siatką przeciw owadom chronią przed gniazdami os i szerszeni, które chętnie zasiedlają ciemne, osłonięte przestrzenie. W rejonach o intensywnych opadach śniegu kratki wyposażamy w klapki zwrotne lub instalujemy poniżej poziomu ewentualnego zalegania pokrywy śnieżnej.

Typowe błędy przy montażu stelaża podbitki

Zdecydowanie najczęstszym błędem jest niedobór punktów mocowania inwestorzy oszczędzają na kołkach, redukując liczbę do jednego na metr bieżący. Skutkuje to efektem dźwigni podczas wiatru: podmuchy ssące generują obciążenie 50-80 kg/m², które przy jednopunktowym mocowaniu koncentruje się na jednym kołku prowadząc do jego wyrwania. Bezpieczny rozstaw obliczamy zgodnie z zasadą: dla stelaża drewnianego 3×4 cm w I strefie wiatrowej kołek co 50 cm w poziomie, 40 cm w pionie.

Stosowanie zwykłych kołków rozporowych uniwersalnych do mocowania w styropianie to drugi pod względem częstości grzech. Kołek rozporowy z trzpieniem metalowym przenosi obciążenie przez tarcie w szczelinie w materiale o strukturze komórkowej EPS powstaje strefa naprężeń lokalnych, która prowadzi do kruszenia się izolacji wokół trzpienia. Tuleja dystansowa eliminuje ten problem, rozkładając siły na powierzchnię 20-30 razy większą niż sam trzpień.

Zaniedbanie szczeliny dylatacyjnej między podbitką a murem to błąd wynikający z niezrozumienia fizyki budowli. Drewno i metal pracują termicznie: aluminium rozszerza się 0,024 mm/m°C, co przy zmianie temperatury o 50°C daje wydłużenie 1,2 mm na metr. Brak luzu dylatacyjnego skutkuje wypukleniem podbitki lub wyrywaniem wkrętów z łat nośnych. Rekomendowane luzy to minimum 5 mm na każdy metr długości przylegającej do ściany.

Konsekwencje błędnego montażu i sposoby ich uniknięcia

Niestabilne zamocowanie podbitki przekłada się na bezpośrednie straty finansowe średni koszt naprawy obejmującej demontaż, wymianę mocowań i ponowny montaż wynosi 180-250 PLN/m². Do tego dochodzą koszty pośrednie: uszkodzenie izolacji termicznej podczas naprawy (wymiana 5-8 cm EPS kosztuje 45-65 PLN/m²), ewentualne przecieki do konstrukcji więźby dachowej, rozwój pleśni na okładzinach strychowych.

Ignorowanie wentylacji skutkuje skraplaniem się pary wodnej na spodniej stronie pokrycia dachowego przy różnicy temperatur 5°C między wnętrzem a zewnętrzem i wilgotności względnej 60% kondensacja pojawia się już przy 14°C. Skroplona woda spływa po krokwiach, powodując korozję stalowych elementów nośnych i próchnienie drewnianych. Efektem jest skrócenie żywotności całego pokrycia dachowego o 15-20 lat w porównaniu z budynkami z prawidłową wentylacją.

Oszczędności na jakości uszczelnień stosowanie silikonów kwasowych zamiast neutralnych, tańszych taśm bitumicznych zamiast EPDM to pozorna oszczędność. Silikon kwasowy w kontakcie z cementowymi powierzchniami murłat wydziela octany powodujące korozję aluminium i degradację styropianu. Różnica w cenie między uszczelnieniem właściwym a wynosi 25-40 PLN/mb, podczas gdy koszt usunięcia przecieku i odnowienia podbitki to wydatek 300-500 PLN/mb.

Dla zainteresowanych pogłębieniem wiedzy na temat obciążeń wiatrowych i ich wpływu na konstrukcje budowlane polecam lekturę Eurokodu 1 Oddziaływania na konstrukcje, część 1-4: Oddziaływania ogólne Oddziaływania wiatru (PN-EN 1991-1-4:2008), który stanowi podstawę projektowania mocowań zewnętrznych w Polsce. Normy te określają między innymi współczynniki ciśnienia zewnętrznego dla stref kształtu dachu, co pozwala precyzyjnie dobrać rozstaw kołków.
