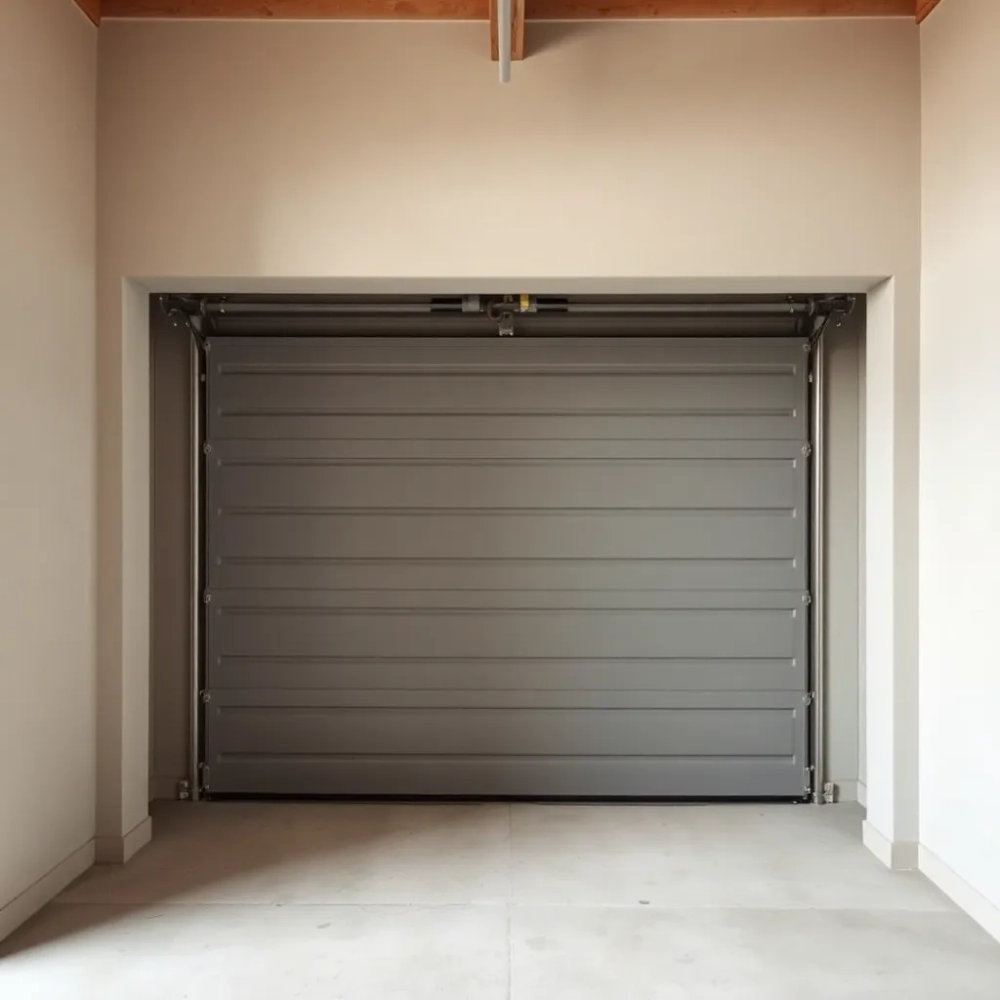

Jak poprawnie zamontować bramę garażową w otworze – praktyczny przewodnik

Gdy nadchodzi moment osadzenia bramy w garażowym otworze, wielu właścicieli odkrywa, że teoretycznie prosty temat kryje w sobie mnóstwo pułapek niedokładne wymiary potrafią zniweczyć cały wysiłek, a jeden błąd na etapie przygotowania potem ciągnie za sobą kolejne problemy z szczelnością, działaniem automatyki czy wręcz bezpieczeństwem użytkowania. Okazuje się, że to właśnie ta faza, często traktowana po macoszemu na rzecz samego montażu, decyduje o tym, czy brama będzie pracować cicho i bezawaryjnie przez dekady, czy też po kilku miesiącach zacznie sprawiać kłopoty, których naprawa pochłonie więcej pieniędzy niż oszczędności z samodzielnego wykonania. Przygotowanie otworu to nie jest formality to fundament całej inwestycji, który wymaga precyzji, odpowiednich narzędzi i zrozumienia, dlaczego każdy milimetr ma znaczenie.

• Dokładne wymiary i tolerancje luzów przy instalacji bramy w otworze
• Stan techniczny ścian, nadproża i podłogi a prawidłowy montaż bramy
• Niezbędne narzędzia i etapy osadzania bramy w przygotowanym otworze
• Typowe błędy podczas montażu bramy garażowej i jak ich unikać
• Pytania i odpowiedzi dotyczące montażu bramy garażowej w otworze

Dokładne wymiary i tolerancje luzów przy instalacji bramy w otworze

Każdy producent bram segmentowych, rolowanych czy uchylnych dostarcza w dokumentacji technicznej tabelę wymiarów nominalnych z wyraźnie określonymi luzami roboczymi. Norma PN-EN 13241-1, która stanowi europejski standard dla przemysłowych i garażowych drzwi metalowych, precyzuje minimalny luz boczny na poziomie 10 mm z każdej strony to nie jest wartość arbitralna, lecz wynik obliczeń wytrzymałościowych uwzględniających rozszerzalność termiczną profili stalowych wahania wilgotności. Jeśli luz boczny będzie mniejszy, prowadnice podczas letnich upałów nie będą miały przestrzeni na swobodne przesuwanie się wzdłuż ościeżnicy, co skutkuje zacieraniami, wycieraniem powłoki lakierowej i w skrajnych przypadkach zablokowaniem całego mechanizmu. Z kolei zbyt duży luz pogarsza szczelność termiczną i akustyczną, a przy bramach z automatyką zaburza precyzję działania czujników bezpieczeństwa.

Podobnie górny luz musi wynosić minimum 15 mm ta wartość wynika z konieczności prawidłowego osadzenia kołków nośnych oraz swobodnego zamocowania prowadnic poziomych, które w bramach segmentowych podczas podnoszenia wykonują łukowaty ruch. Zbyt mała przestrzeń uniemożliwia poprawne wprowadzenie rolki do prowadnicy, co w praktyce oznacza, że skrzydło będzie się opierać o szczebel podczas zwijania. W przypadku bram uchylnych luz górny determinuje kąt otwarcia skrzydła i musi być skalkulowany z uwzględnieniem wysokości samego skrzydła, żeby przy maksymalnym otwarciu nie uderzało ono o wewnętrzną powierzchnię nadproża uderzenia dynamiczne powtarzające się setki razy rocznie prowadzą do pękania spoin lakierniczych i korozji.

Pomiary szerokości i wysokości otworu należy wykonać w minimum trzech punktach: przy lewej krawędzi, środku i prawej krawędzi dla szerokości oraz przy górnej krawędzi, środku wysokości i podłodze dla wysokości. Różnice między wartościami nie mogą przekraczać 3 mm jeśli są większe, trzeba najpierw wyrównać powierzchnię, a dopiero potem przystąpić do dalszych prac przygotowawczych. Pomiar wykonuje się taśmą mierniczą z certyfikatem kalibracji, przy czym należy unikać taśm zwiniętych w grudkę, które po rozwinięciu wykazują nierównomierne naciągi na długości powyżej 5 metrów. Warto przeprowadzić kontrolę przekątnych otworu ich długość nie może różnić się o więcej niż 5 mm, ponieważ nawet niewielka romboidowość świadczy o przesunięciu osi konstrukcji, które uniemożliwi precyzyjne osadzenie ramy.

Przeczytaj również o jak ocieplić bramę garażową

Rodzaj bramy determinuje nie tylko wymiary nominalne, ale i samą filozofię pomiaru. Brama segmentowa wymaga określenia wymiaru w świetle otworu z uwzględnieniem luzów na prowadnice pionowe montowane po wewnętrznej stronie ścian to oznacza, że faktyczna szerokość skrzydła będzie mniejsza od szerokości otworu o podwójną szerokość prowadnicy. Brama rolowana natomiast ma skrzydło zwinięte w skrzynkę nawojową nad otworem, więc wysokość otworu pozostaje w pełni dostępna, ale trzeba zapewnić minimum 30 cm przestrzeni nad otworem na walec nawojowy. Brama uchylna wymaga sprawdzenia, czy przestrzeń pod sufitem pozwala na pełne otwarcie skrzydła pod kątem 80 stopni, co przy standardowej wysokości garażu 250 cm oznacza, że górna krawędź otworu musi być cofnięta względem sufitu o minimum 20 cm.

Stan techniczny ścian, nadproża i podłogi a prawidłowy montaż bramy

Pionowość ścian w miejscu mocowania prowadnic to parametr krytyczny, który weryfikuje się przy użyciu poziomnicy laserowej lub pionu budowlanego z dokładnością do ±2 mm na każdy metr wysokości. Odchylenia większe od tej wartości powodują, że brama segmentowa podczas zamykania będzie podążać za krzywą linią prowadnicy, co prowadzi do nierównomiernego docisku uszczelek bocznych z jednej strony szczelina będzie minimalna, z drugiej powstanie wyraźny przeciąg. W sytuacji, gdy ściana wykazuje odchylenie powyżej 10 mm na całej wysokości, konieczne jest jej wyprostowanie przed montażem poprzez nałożenie warstwy wyrównującej z zaprawy cementowej lub zamontowanie wyprofilowanych kątowników stalowych, które skompensują nierówność. Nie można tego bagatelizować nawet 5-milimetrowa nierówność na wysokości 2,5 metra przekłada się na wyraźnie widoczne krzywe zamknięcie, które zepsuje estetykę elewacji i obniży parametry izolacyjne całego garażu.

Nadproże, czyli poziomy element konstrukcyjny nad otworem bramowym, musi zostać poddany szczegółowej ocenie pod kątem nośności. W budynkach z lat 90-tych XX wieku często spotyka się nadproża z bloczków ytongowych lub pustaków ceramicznych, które przy punktowym obciążeniu od kołków rozporowych mogą ulec kruszeniu. Wymaga to wzmocnienia poprzez wprowadzenie stalowej belki dwuteowej lub specjalnej konsoli nośnej montowanej do słupów konstrukcyjnych po obu stronach otworu. Przepisy budowlane nakazują, żeby obciążenie punktowe na każdy kołek rozporowy nie przekraczało wartości deklarowanej przez producenta kołka standardowe kołki do betonu oferują nośność minimum 2 kN, ale tylko w przypadku prawidłowo wykonanego otworu wiertełkiem o odpowiedniej średnicy. W betonie komórkowym czy cegle dziurawce stosuje się specjalne kołki chemiczne z żywicą, które po utwardzeniu rozkładają siłę na większą powierzchnię ściany.

Powiązany temat Tabela wymiarów bram garażowych Hörmann

Podłoga w garażu stanowi płaszczyznę odniesienia dla dolnej uszczelki bramy jeśli jej powierzchnia wykazuje różnicę wysokości większą niż 5 mm na całej szerokości otworu, dolna uszczelka nie będzie się równomierniedociskać, tworząc szczeliny szczególnie w najniższym punkcie. W praktyce oznacza to, że zimą chłodne powietrze będzie przedostawać się pod bramą, a śnieg czy deszczówka w przypadku garażu nieogrzewanego będą wlewać się do środka. Wyrównanie podłogi wykonuje się samopoziomującą masą cementową najlepiej użyć produktu o wytrzymałości minimum C30, który po utwardzeniu utworzy twardą, niekruszącą się powierzchnię pod dolną listwą bramy. Masę nakłada się po uprzednim zagruntowaniu podłoża preparatem głęboko penetrującym, który zapobiega odciąganiu wody z masy przez chłonny beton brak gruntowania skutkuje powstaniem pustek pod warstwą wyrównującą.

Przed przystąpieniem do jakichkolwiek pomiarów czy wiercenia otworów trzeba dokładnie sprawdzić, czy w miejscu planowanego mocowania nie przebiegają przewody elektryczne, rury wodne czy instalacje gazowe. Stare budynki często mają instalacje poprowadzone w sposób nieoczywisty przewody mogą biec pod tynkiem wzdłuż krawędzi otworu, zwłaszcza jeśli w przeszłości zamontowano oświetlenie garażu czy automatykę bramy. Użycie detektora przewodów pod napięciem to minimalne wymaganie profesjonalni monterzy dysponują również kamerami termowizyjnymi, które pozwalają zlokalizować rury ciepłej wody ukryte pod tynkiem. Uszkodzenie przewodu elektrycznego pod napięciem to zagrożenie życia, uszkodzenie rury gazowej to ryzyko wybuchu, a przebicie rury wodnej skończy się zalanie garażu i naprawami warunkowanymi sezonem.

Niezbędne narzędzia i etapy osadzania bramy w przygotowanym otworze

Profesjonalny montaż bramy garażowej wymaga zestawu narzędzi, które trudno zastąpić domowymi odpowiednikami. Podstawą jest poziomica laserowa nie wystarczy wodna libella, która przy otworze szerokości 3 metrów daje błąd rzędu kilku milimetrów na dystansie, podczas gdy laser emituje idealnie poziomą linię referencejną na całej długości. Taśma miernicza z blokadą i możliwością wysuwu jednoręcznego to minimum przy pomiarze wysokości otworu musisz mieć wolną rękę do przytrzymania końca taśmy przy podłodze. Wiertarka udarowa z silnikiem minimum 800 W i uchwytem SDS-plus pozwala na szybkie wykonywanie otworów w betonie pod kołki rozporowe zwykła wiertarka udarowa bez systemu SDS nie trzyma wierteł w betonie i potraja czas pracy.

Może Cię zainteresować też ten artykuł Okleina do bramy garażowej

Klucze dynamometryczne to absolutna konieczność przy dokręcaniu śrub mocujących ramę do kołków. Moment obrotowy dla śrub M10 w kołkach rozporowych do betonu wynosi zazwyczaj 35-45 Nm przekręcenie prowadzi do zerwania gwintu w kołku, niedokręcenie oznacza, że połączenie będzie się luzować pod wpływem drgań generowanych przez ruch bramy. W zestawie powinny znaleźć się również szczypce regulowane, młotek z tworzywa sztucznego do delikatnego dobijania elementów bez ryzyka wgniotek, poziomica ręczna 60-cm jako backup dla lasera, marker budowlany do oznaczania osi mocowania oraz uszczelniacz silikonowy neutralny chemicznie, który nie reaguje z aluminium ramy ani z powłoką ocynkowaną prowadnic. Pianka poliuretanowa niskoprężna (tzw. pianka pistoletywna) służy do wypełnienia szczelin między ramą a murem używanie zwykłej pianki w aerolu doprowadzi do rozszerzenia wypełnienia, które wypchnie ramę z pozycji.

Etap osadzania rozpoczyna się od wytyczenia osi symetrii otworu na podłodze przy użyciu farby traserskiej lub cienkiego sznura z kredą. Następnie nanosi się oznaczenia dla prowadnic pionowych trzeba odłożyć od wewnętrznej krawędzi otworu odległość równą grubości profilu ramy i luzowi roboczemu. Prowadnice przygotowuje się przed wprowadzeniem do otworu, montując na nich rolki jezdne i łącząc z segmentami skrzydła w przypadku bramy segmentowej. Kluczowa jest precyzja przy mocowaniu kołków rozporowych otwory wierci się prostopadle do powierzchni ściany, a ich głębokość musi przekraczać długość kołka o minimum 10 mm, żeby umożliwić swobodne osadzenie tulei rozporowej. Wiercenie wykonuje się bez udaru przy pierwszych 5-10 mm, żeby uniknąć startowania powierzchni ściany, a dopiero później przechodzi się na udar.

Montaż uszczelnienia to etap często pomijany przez amatorów, a decydujący o komforcie użytkowania. Taśma EPDM o grubości 10 mm montowana między ramą a ścianą kompensuje nierówności muru do 3 mm i tworzy barierę termiczną, która zapobiega tworzeniu się mostka cieplnego metalowa rama w kontakcie z zimnym murem byłaby punktem kondensacji pary wodnej. Pianka poliuretanowa nakładana jest od wewnątrz szczeliny wzdłuż całego obwodu ramy, a po utwardzeniu jej nadmiar obcina się nożem do tapet pod kątem 45 stopni, tworząc gładką powierzchnię przygotowaną pod silikonowanie. Silikonowanie wykonuje się dwoma pasami: jeden przy wewnętrznej krawędzi ramy od strony garażu, drugi przy zewnętrznej krawędzi od strony elewacji to kompletne zabezpieczenie przed wodą opadową i przedostawaniem się wiatru przez mikroszczeliny w pianie. Profile dociskowe z listwą stalową ocynkowaną przykręca się do muru w u co 30 cm, żeby rozłożyć obciążenie wiatrem na całą powierzchnię połączenia.

Typowe błędy podczas montażu bramy garażowej i jak ich unikać

Najczęstszym błędem jest montowanie ramy bramy bezpośrednio do nierównego muru bez wcześniejszego wypoziomowania powierzchni mocowania. Skutkuje to wygięciem ramy podczas dokręcania śrub rama przyjmuje kształt krzywej linii wyznaczanej przez najbardziej wystające punkty muru, a prowadnice zamontowane na tak wygiętej ramie będą zbieżne tylko w jednym punkcie. Uniknięcie tego błędu wymaga dosłownie: najpierw wyrównaj ścianę, potem montuj ramę. Nie ma żadnej alternatywy dla tego kroku, jeśli zależy ci na prawidłowym działaniu bramy.

Drugim poważnym błędem jest niedostateczne zakotwienie ramy w nadprożu monterzy często wiercą otwory pod kątem, żeby ominąć pręty zbrojeniowe, co osłabia połączenie kołka z betonem. Kołek rozporowy trzyma w betonie dzięki sile tarcia między ściankami kołka a ściankami otworu jeśli otwór jest wykonany pod kątem, kołek nie może się prawidłowo rozprężyć, a siła nośna spada do wartości akceptowalnych tylko w idealnych warunkach. Warto zainwestować w detektor zbrojenia, który pozwala zlokalizować pręty i zaplanować rozmieszczenie kołków tak, żeby każdy znalazł pełne oparcie w betonie. W przypadku natrafienia na pręt zbrojeniowy przy każdym otworze konieczne jest przełożenie mocowania o kilka centymetrów w jedną ze stron nie można zmniejszać głębokości zakotwienia ani wiercić pod kątem.

Błąd trzeci to brak uszczelnienia szczeliny między ramą a murem od zewnątrz. Wielu monterów kończy pracę na silikonie od wewnątrz i uważa sprawę za zamkniętą, tymczasem woda deszczowa wprowadzana pod ciśnieniem przez wiatr przenika przez mikroszczeliny i dociera do warstwy pianki. Zanurzona pianka traci właściwości izolacyjne i zaczyna się rozkładać w ciągu dwóch sezonów, a woda swobodnie przedostaje się do wnętrza szczeliny. Jedynym skutecznym rozwiązaniem jest zewnętrzna warstwa uszczelniająca z elastycznej masy bitumicznej lub polimerowej, nakładana na oczyszczoną i zagruntowaną powierzchnię muru w pasie szerokości minimum 10 cm od krawędzi ramy. Ta warstwa musi być połączona z uszczelnieniem elewacji lub fundamentu, tworząc ciągłą barierę hydroizolacyjną.

Przegląd instalacji po pierwszym roku użytkowania to element konserwacji, który wielu właścicieli pomija, a który pozwala w porę wykryć luzujące się połączenia śrubowe i zużywające się uszczelki. luz między ramą a ścianą nie powinien przekraczać 2 mm przy zamkniętej bramie jeśli rośnie, oznacza to, że kołki pracują pod wpływem obciążeń eksploatacyjnych i należy je dokręcić do właściwego momentu obrotowego. Prowadnice należy smarować smarem stałym (nie smarem silikonowym w sprayu, który szybko spływa) w miejscach styku rolek z powierzchnią jazdy brak smarowania skraca żywotność łożysk i generuje charakterystyczny pisk przy otwieraniu, który po kilku latach przeradza się w niemożliwy do zignorowania problem. Dolna uszczelka gumowa powinna być wymieniana co 5-7 lat, ponieważ nawet wysokiej jakości EPDM traci elastyczność pod wpływem promieniowania UV i skoków temperatury charakterystycznych dla polskich warunków klimatycznych.

Montowanie bram automatycznych bez uprzedniego sprawdzenia nośności starych nadproży to błąd, który może mieć tragiczne konsekwencje. Siłownik automatyki wywiera na prowadnice obciążeniedynamiczne rzędu 400-600 N podczas startu i hamowania skrzydła jeśli nadproże nie zostało zwymiarowane na takie obciążenia, może dojść do jego pęknięcia wraz z fragmentem elewacji. Weryfikacja nośności wykonuje się przez przegląd dokumentacji budowlanej lub jeśli ta nie istnieje przez odkrycie narożnika nadproża i oględzin przekroju muru przeprowadzone przez konstruktora z uprawnieniami. Wzmocnienie konstrukcji stalowymi kątownikami lub wprowadzenie podłużnicy stalowej to wydatek rzędu 800-1500 PLN, który absolutnie nie jest warty oszczędności, gdyby doszło do oberwania się fragmentu muru na samochód zaparkowany w garażu.

W sytuacji, gdy otwór ma nietypowe wymiary na przykład jest szerszy niż standardowe bramy dostępne na rynku, które kończą się na 5 metrach szerokości konieczne jest zamówienie bramy na wymiar u producenta lub przeprowadzenie przebudowy otworu, żeby dopasować go do dostępnych rozwiązań. Przeróbki konstrukcji nośnej budynku wymagają projektu przez uprawnionego konstruktora i zgłoszenia do wydziału architektury urzędu miasta lub gminy. Samowolna rozbiórka fragmentu ściany nośnej to nie tylko ryzyko konstrukcyjne, ale i potencjalna kara administracyjna, a w przypadku zniszczenia budynku odpowiedzialność karna właściciela. Przy nietypowych projektach warto rozważyć współpracę z firmą, która ma doświadczenie w instalacji bram customowych i która przedstawi referencje z podobnych realizacji.
